铣床适配内凹槽径向加工装置结构

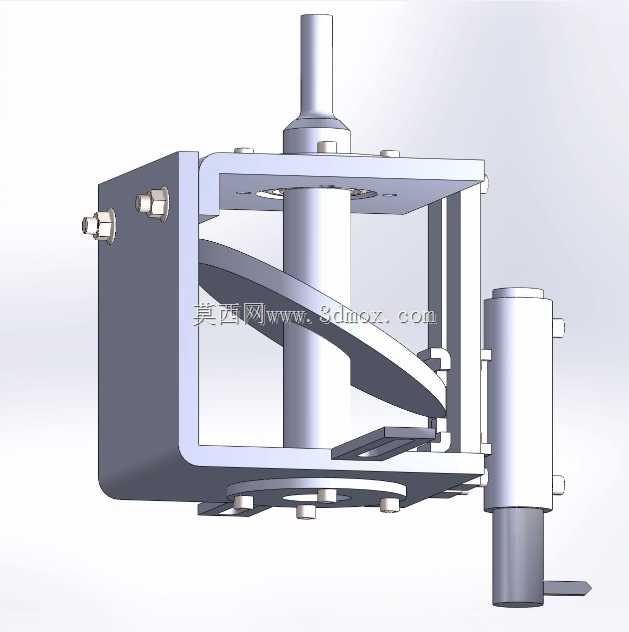

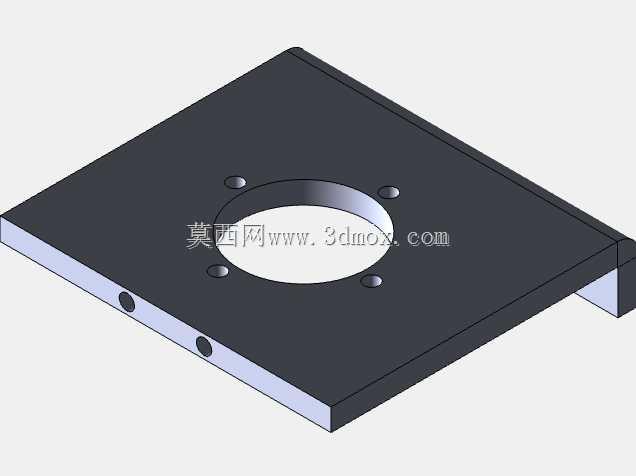

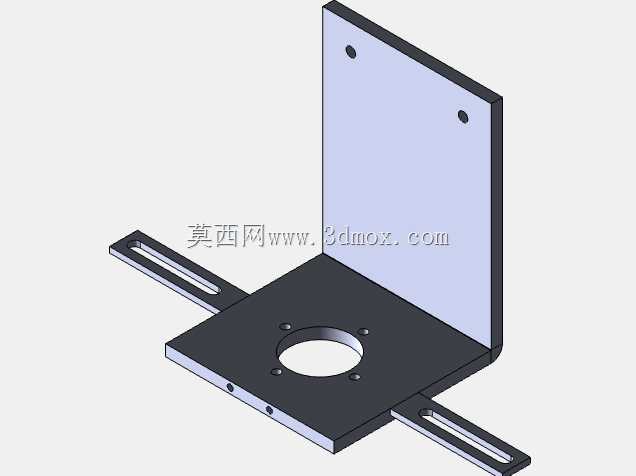

　　在常规立式铣床的加工场景中，工件内腔尤其是盲孔、阶梯孔内壁的环形槽、轴向直槽加工一直是工艺痛点——普通立铣刀受刀柄干涉限制，无法伸入深腔完成径向进给动作，若采用电火花加工则效率极低，定制加长刀杆又会因刚性不足引发振刀、槽型尺寸超差问题，这套适配铣床的内槽加工装置正是针对这类工艺缺口设计的附加工装。从结构布局来看，装置整体采用框架式承载主体，顶部设置与铣床主轴锥孔匹配的安装柄，可直接替换原有刀杆装夹在主轴端，无需对铣床本身做任何结构改造，安装时仅需保证安装柄的锥面与主轴锥孔贴合度达到装夹要求，框架主体的外轮廓尺寸控制在可伸入对应内径工件内腔的范围内，侧向伸出的刀架组件在非工作状态下可收回至框架轮廓内，避免装入工件时与孔壁发生刮碰。

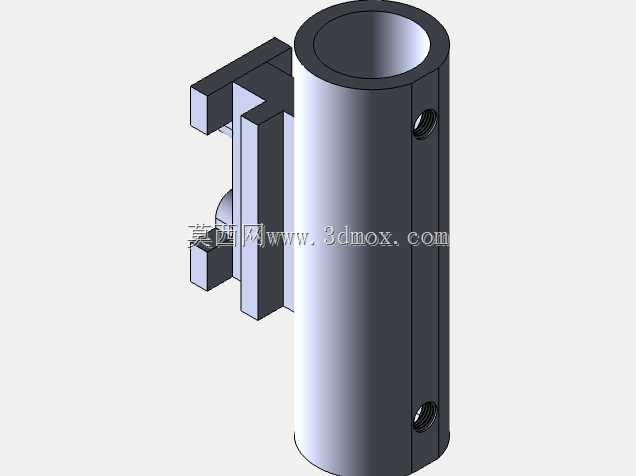

　　装置的核心功能逻辑是将铣床主轴的轴向进给运动，通过内部的导向传动结构转化为刀架的径向进给动作：导向系统采用双侧平行导轨约束移动刀架的运动轨迹，保证刀架进给方向始终垂直于主轴轴线，加工过程中铣床主轴带动整套装置旋转，刀架径向伸出后即可在工件内壁切削出符合深度要求的内槽，无论是盲孔底部的退刀槽、通孔内壁的密封环槽，还是轴向分布的定位槽，都可以通过调整刀架的伸出行程、主轴的进给位置完成加工。

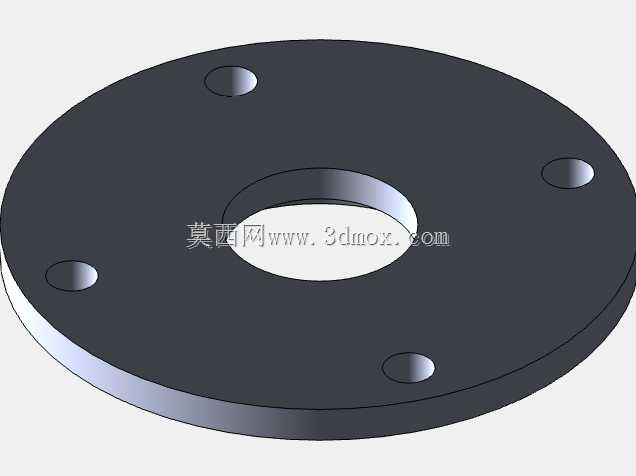

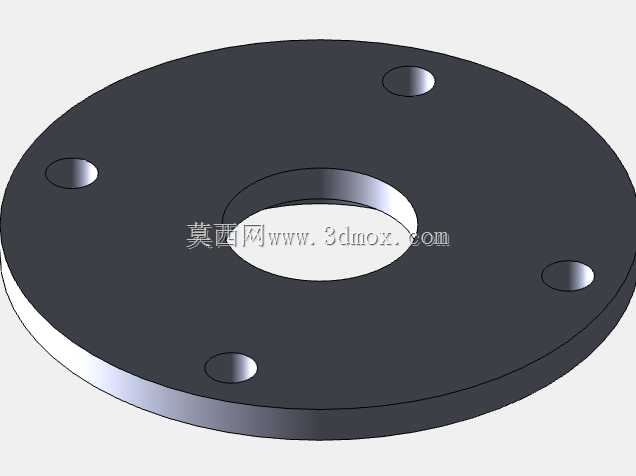

　　设计过程中重点考虑了切削刚性问题，框架主体采用一体式箱型结构，连接位置均采用圆柱销定位加螺栓锁紧的方式，避免切削过程中框架出现形变；移动刀架与导轨的配合面预留了合适的间隙，既保证进给动作顺畅无卡滞，又能减少切削时的让刀量，刀架的装刀位置可适配标准方柄车刀或小型镗刀头，操作人员可根据加工槽的宽度、深度更换对应刀具，无需定制特殊成型刀具。安装边界方面，顶部安装柄的锥度规格与常用铣床主轴锥孔匹配，装置整体的轴向长度可适配不同行程的铣床Z轴空间，侧向刀架的最大伸出行程覆盖了常规内槽的加工深度范围，框架的径向尺寸可根据待加工工件的最小内径做系列化调整，加工时工件装夹在铣床工作台上，找正孔中心与主轴轴线重合后，先将装置整体伸入工件内腔至对应槽的轴向位置，再通过主轴的轴向进给触发刀架的径向进给动作，配合主轴的旋转运动即可完成整圈内槽的切削，加工完成后主轴退回，刀架在复位结构作用下收回至框架内，即可将装置整体从工件内腔退出。

　　这套结构完全复用铣床本身的主轴旋转、Z轴进给运动，无需额外加装动力源，也不需要改动设备原有控制系统，对于中小批量的零件内槽加工场景，能大幅减少专用设备的投入成本，同时相比传统的插削、拉削加工方式，装夹调整更灵活，可适配不同尺寸、不同槽型位置的工件加工需求，结构中没有复杂的传动零件，日常维护仅需定期清理导轨面的切屑、加注润滑脂即可，能在车间常规加工环境下长期稳定使用。
