大理石板材斜切加工数控铣削设备结构

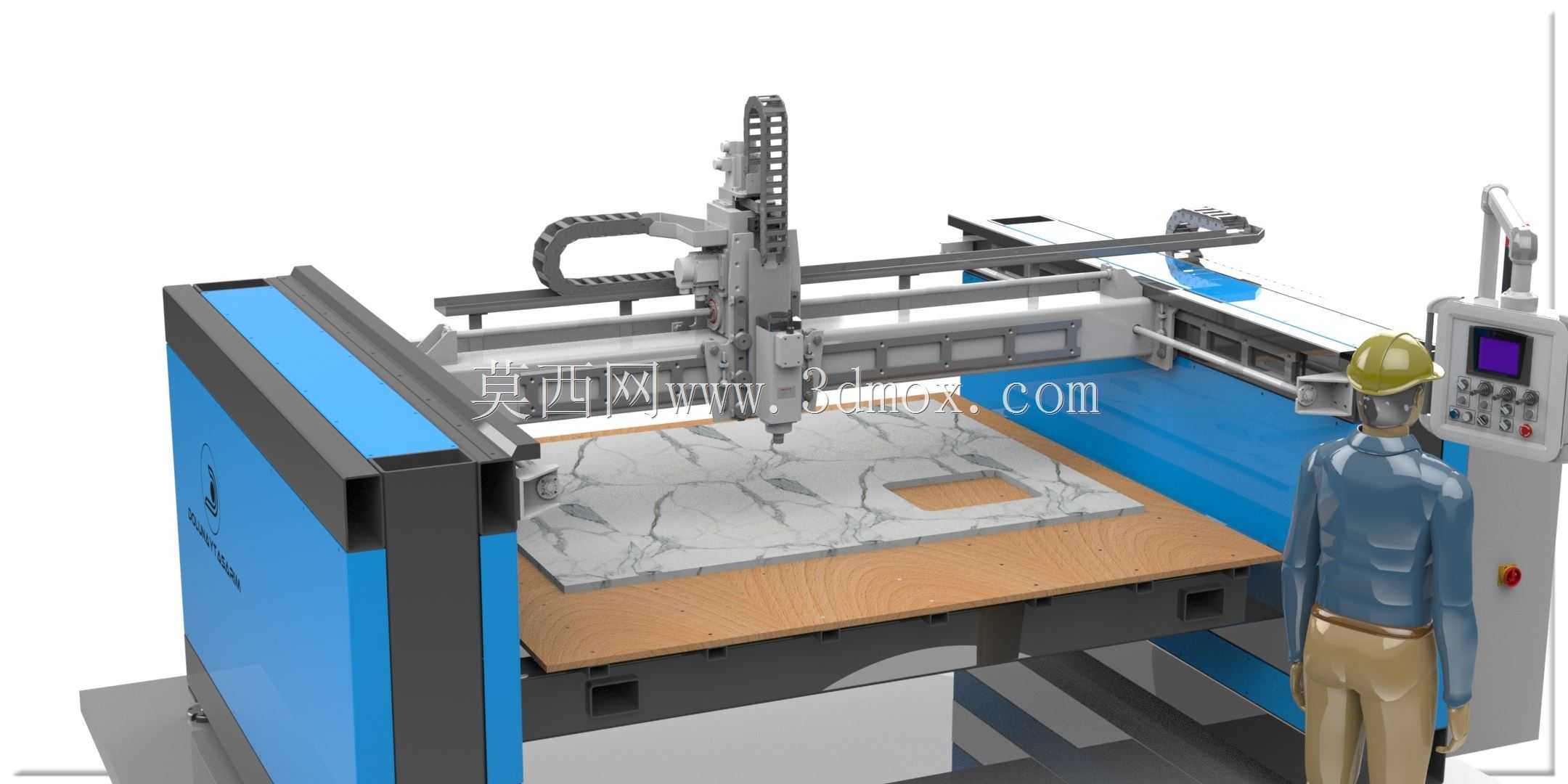

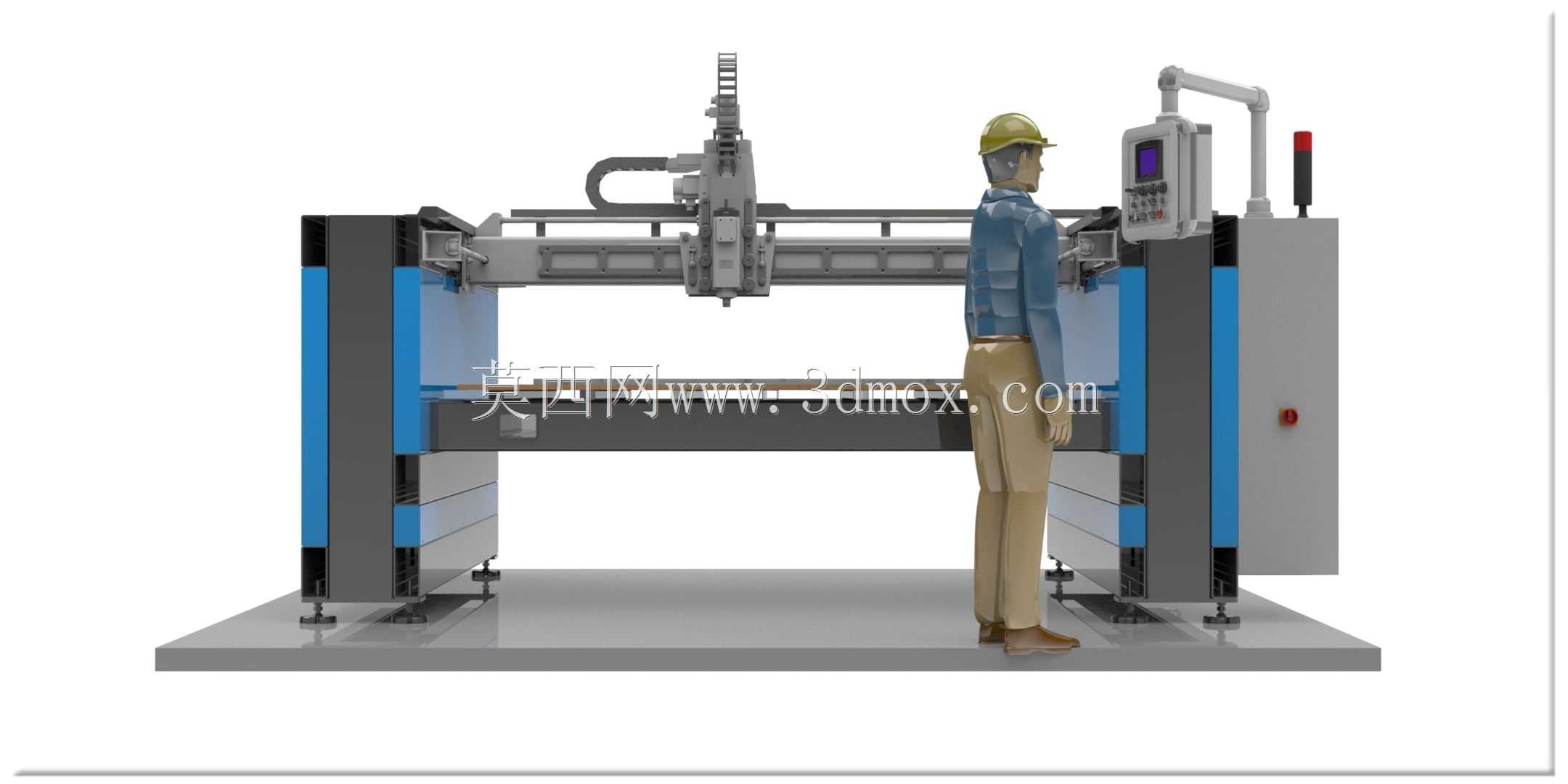

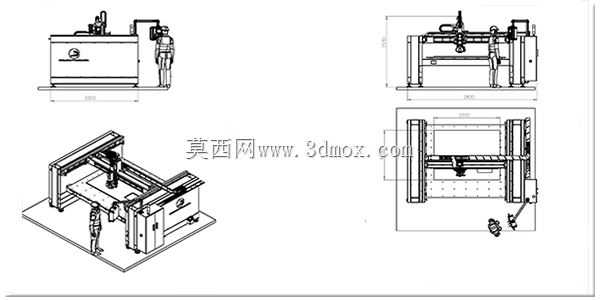

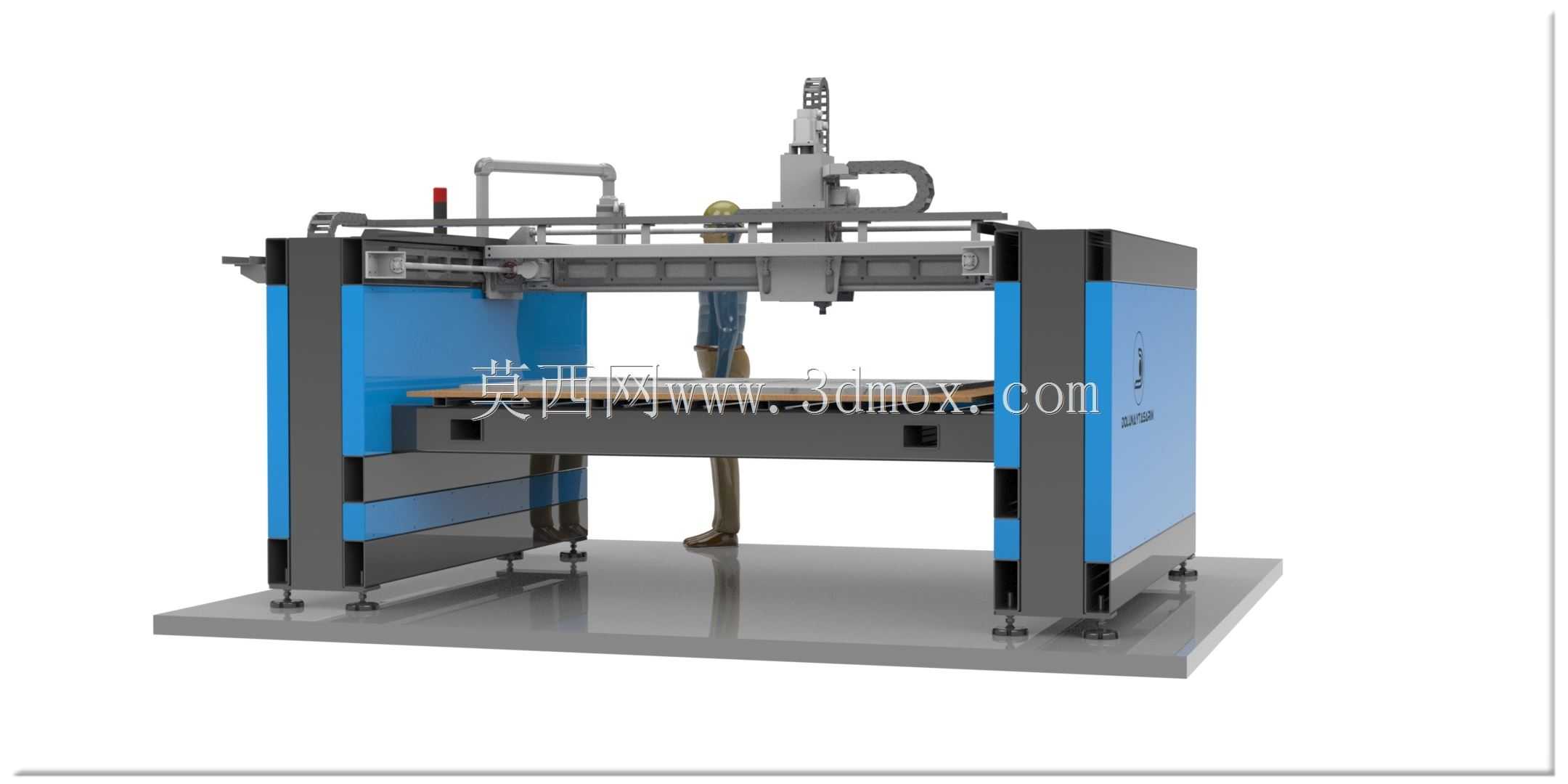

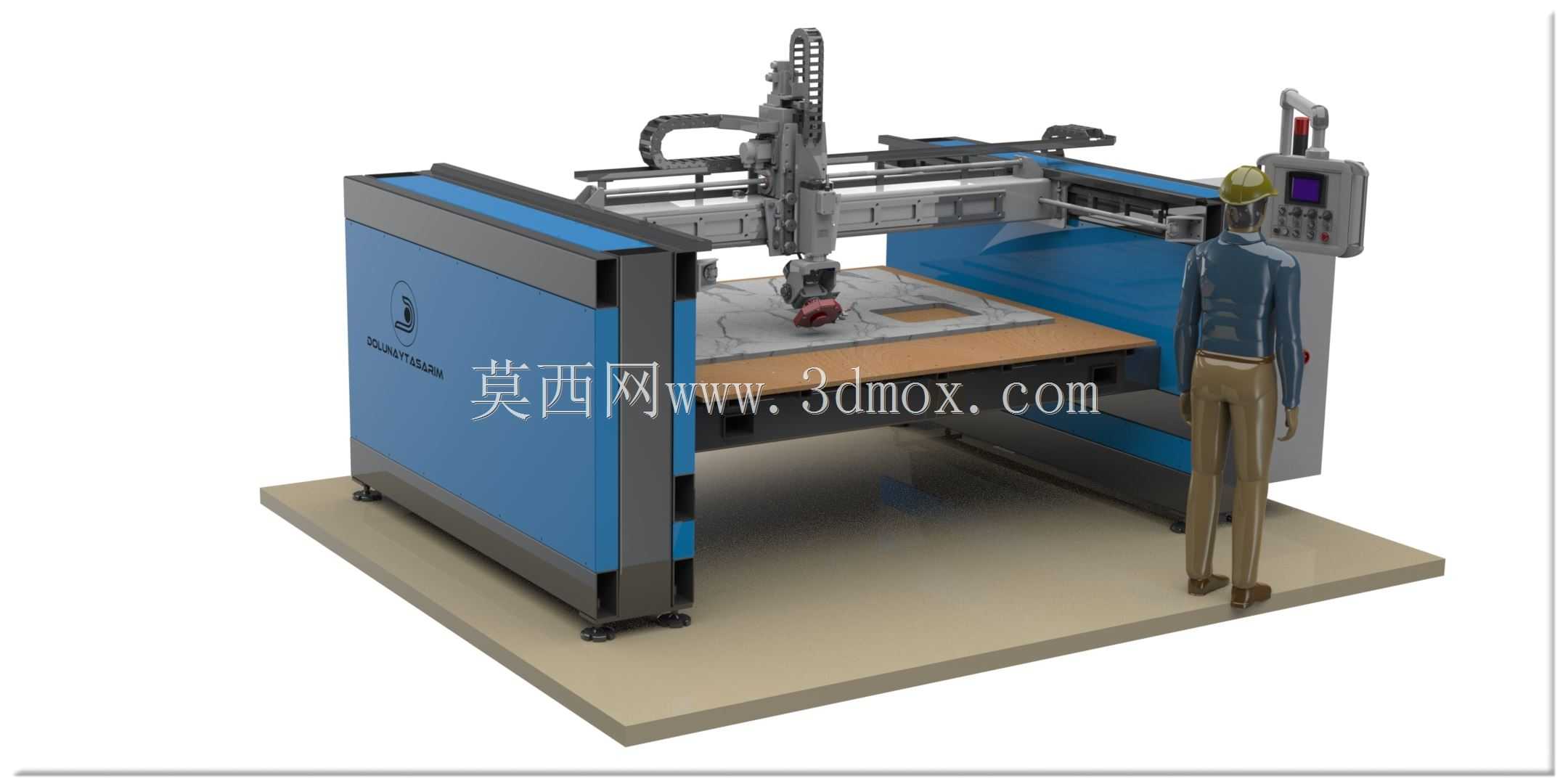

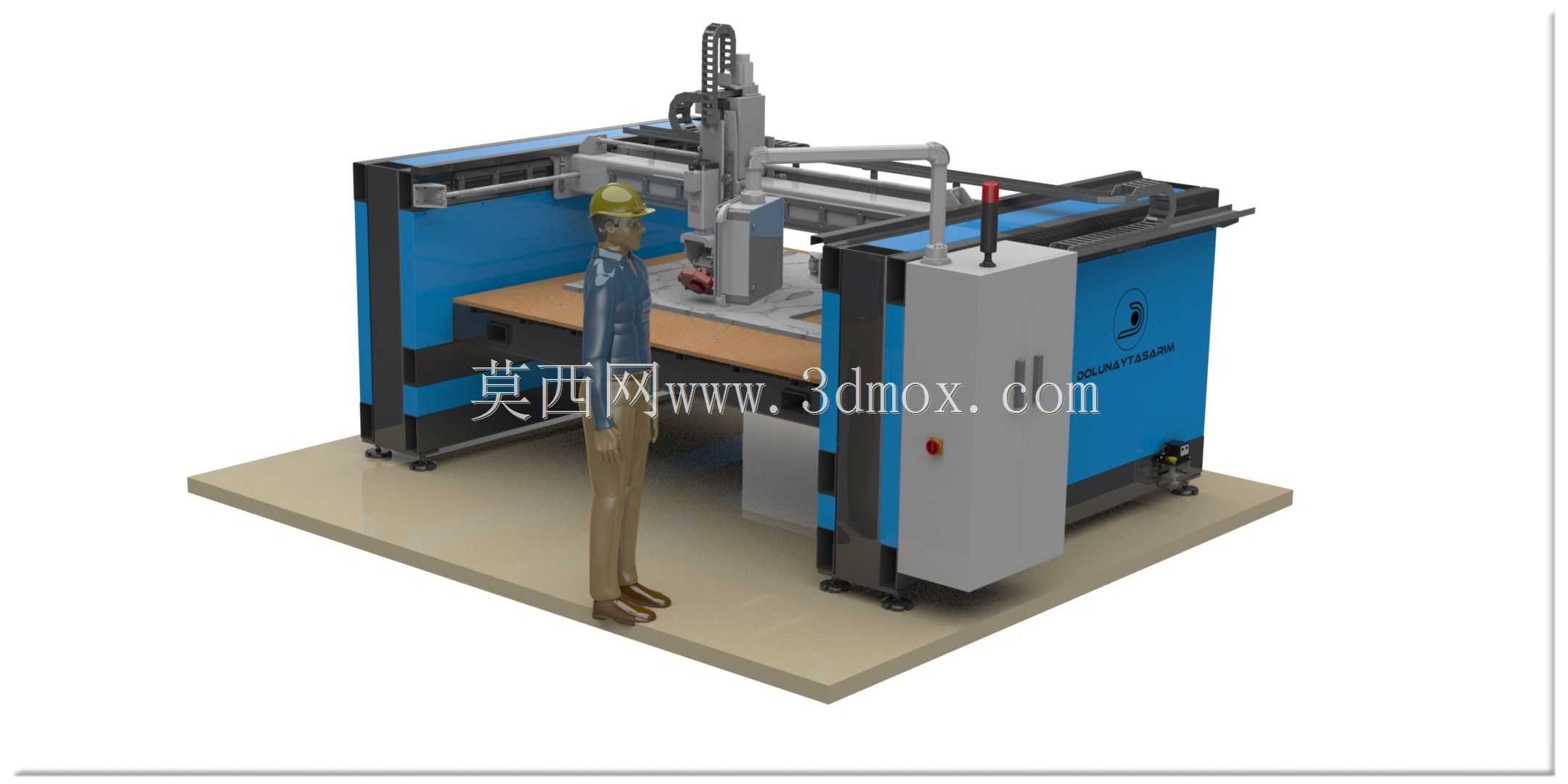

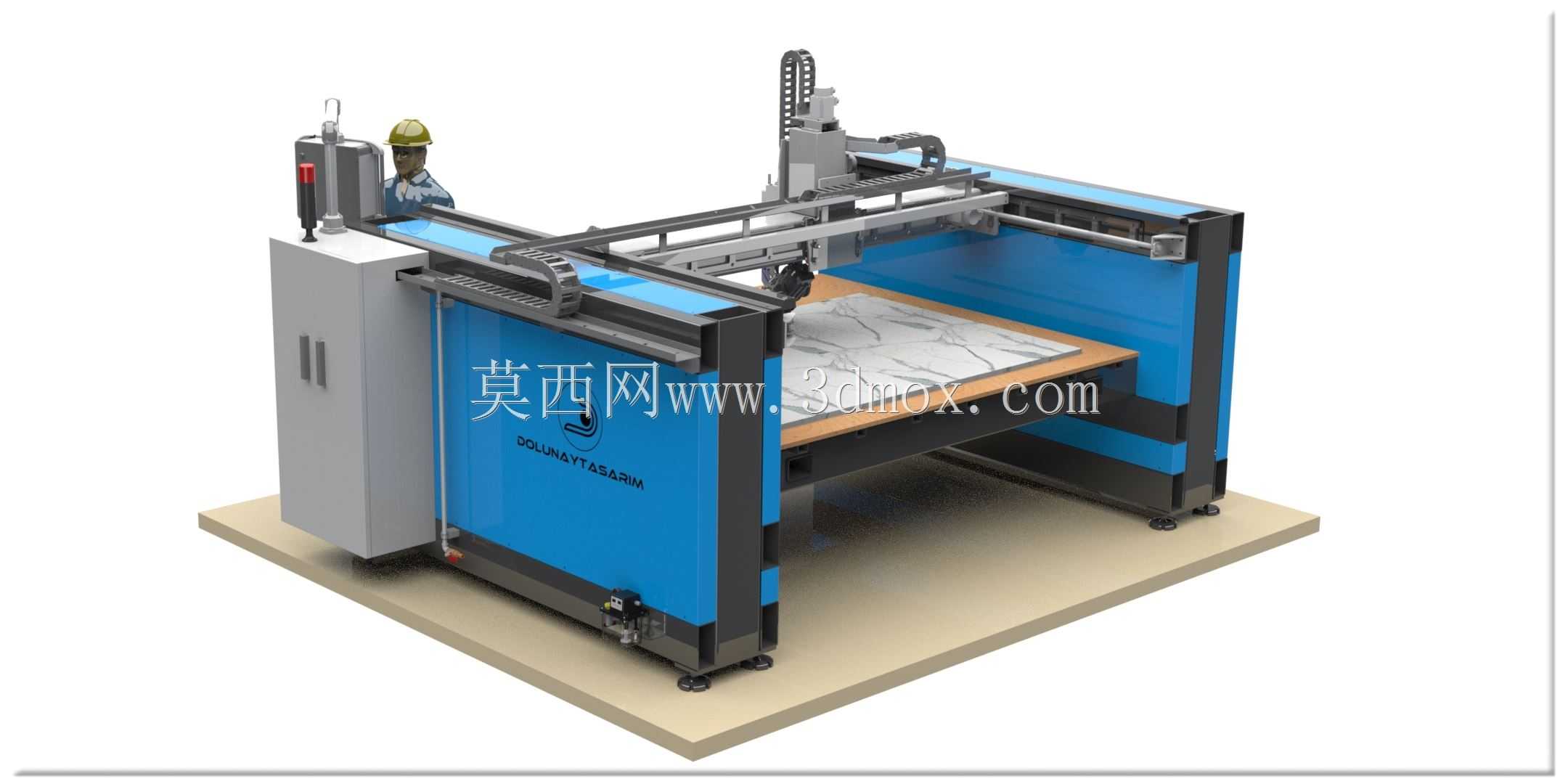

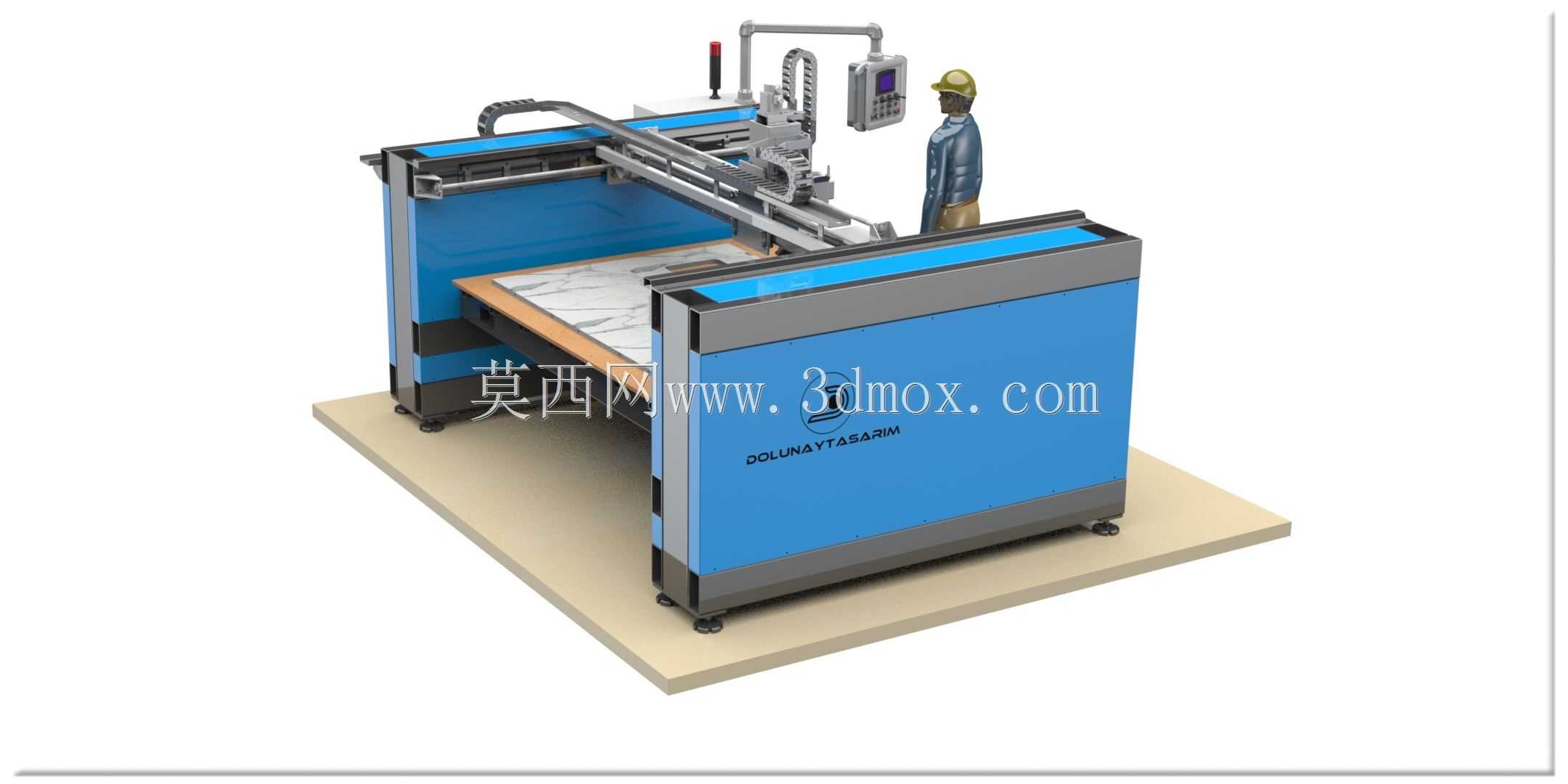

　　这款设备主要面向建筑装饰石材加工场景，针对大理石薄板的定尺裁切、斜边加工工序设计，可替代传统手动切机完成高精度的板材分切、45度斜切、异形轮廓铣削作业，适配家装背景墙、橱柜台面、工程装饰面板的批量加工需求，相比普通石材切割机，其加工精度可控制在0.1mm以内，斜边拼接缝隙可控制在0.2mm内，能有效减少后续打磨补缝的工作量。设备整体采用龙门式动梁结构，床身底座为加厚方管焊接后经时效处理的框架结构，工作台面铺设有耐磨PVC垫板，避免石材板材在装夹过程中出现表面划伤，工作台有效加工幅面可适配常规1200mm*2400mm规格的标准大理石板材，整机安装边界需预留前后各1.2m的上下料操作空间，左右两侧各预留0.8m的电控柜、除尘管路安装空间，地面承重要求不低于500kg/㎡。

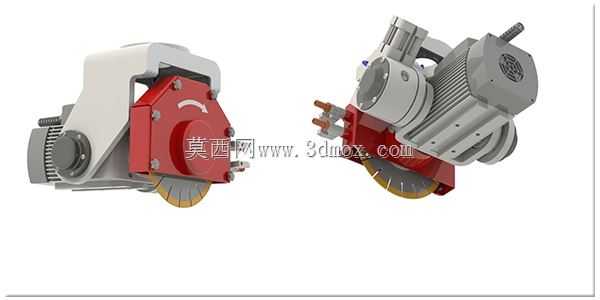

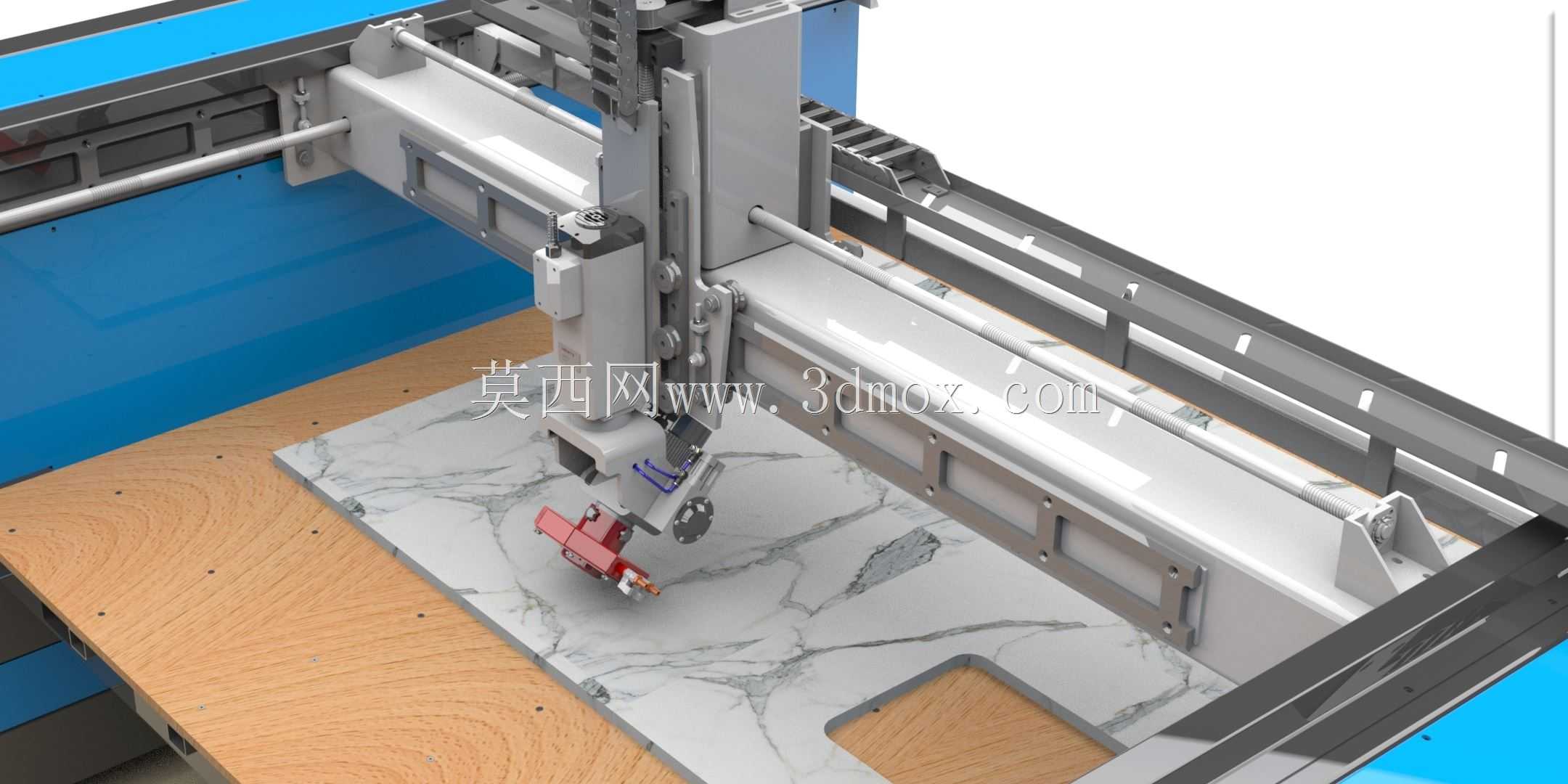

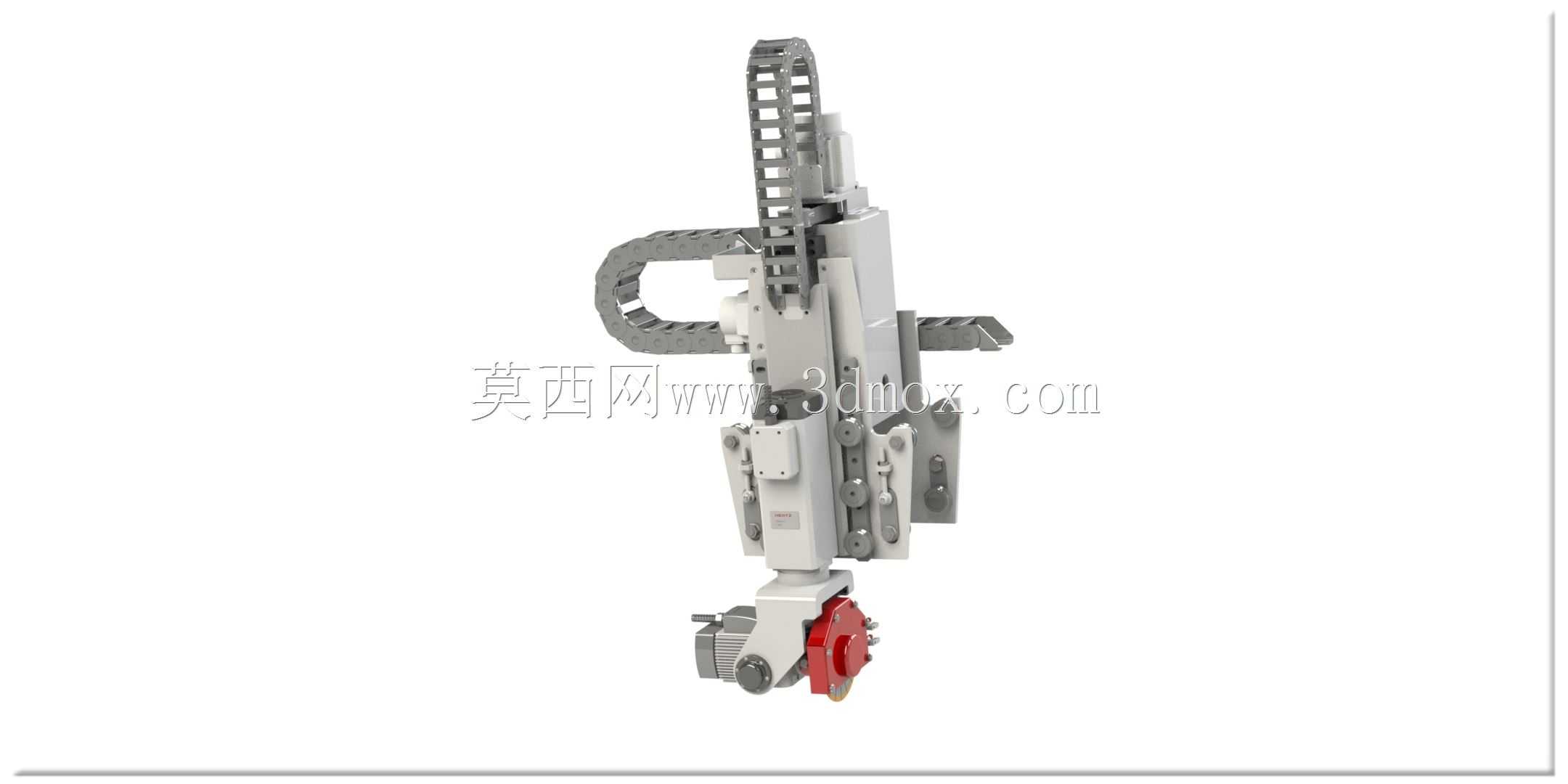

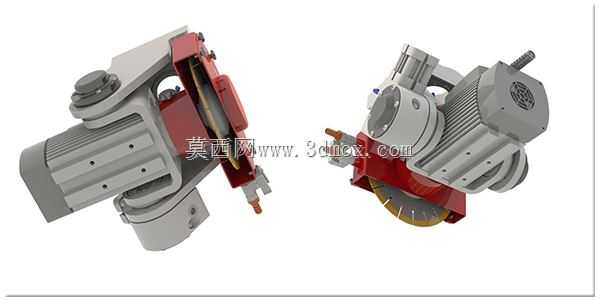

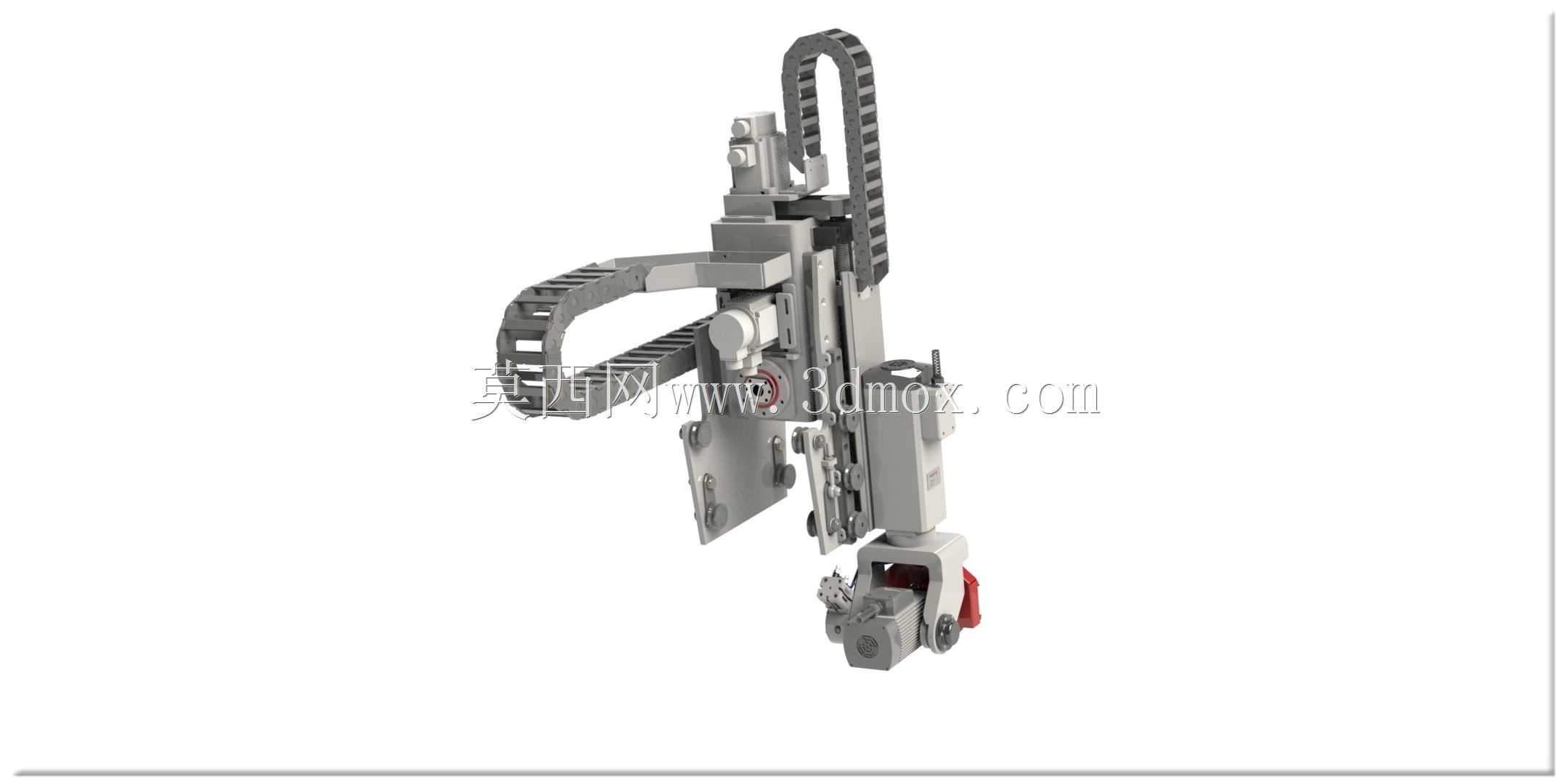

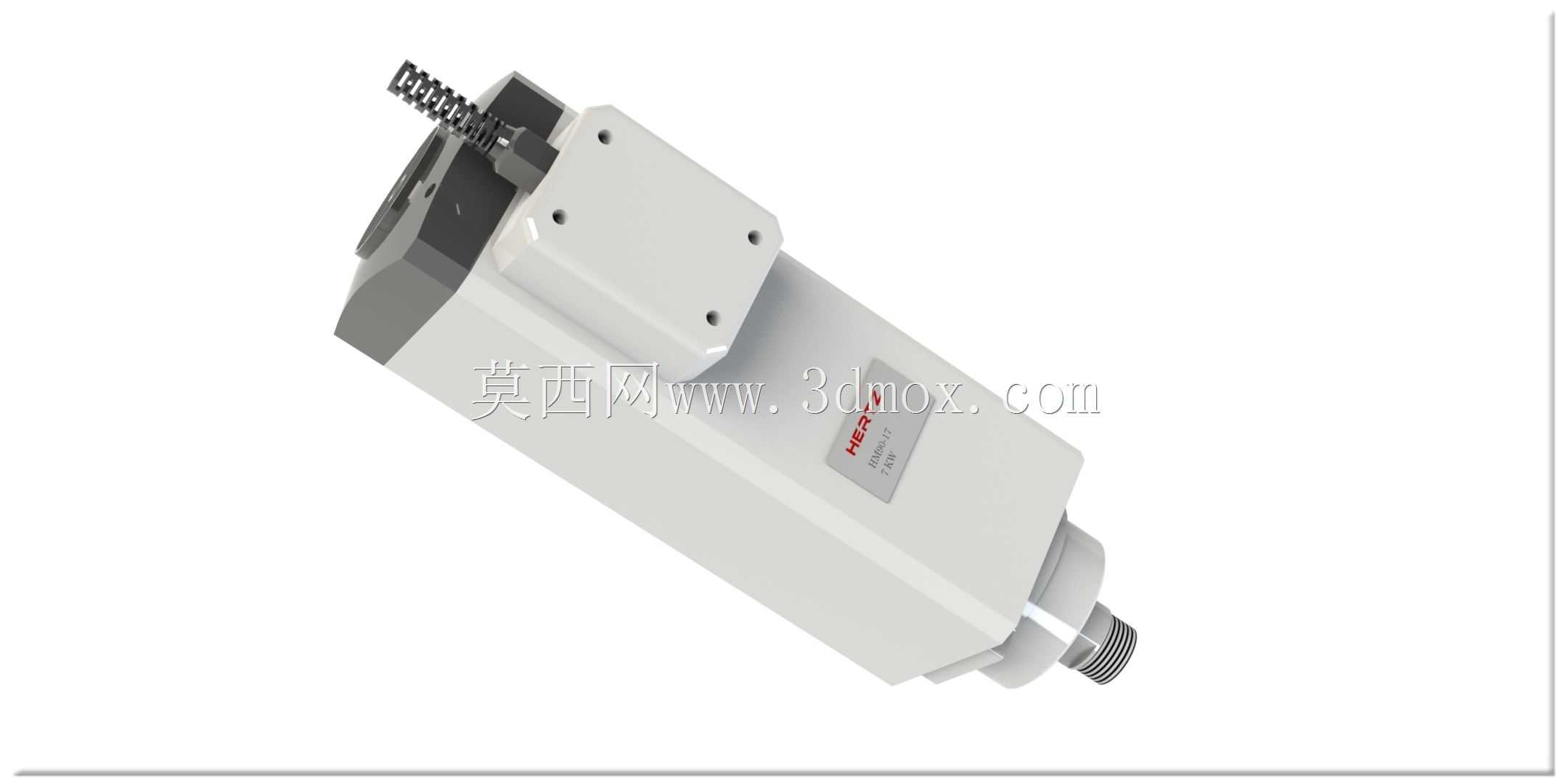

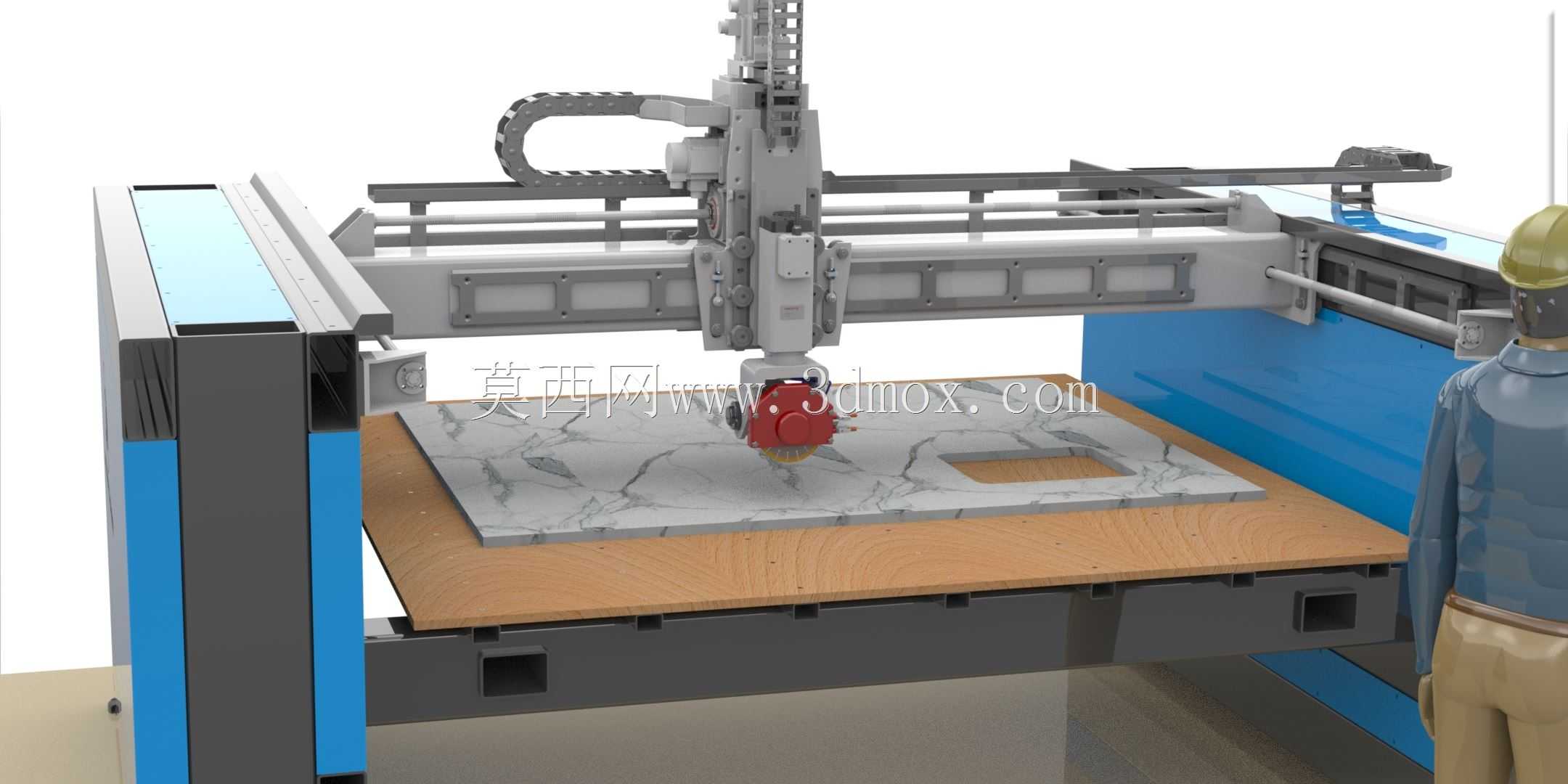

　　主轴单元采用高速水冷电主轴，搭配专用石材切割铣刀，可根据加工需求切换直切、斜切模式，Z轴行程可满足最大100mm厚度的石材板材加工需求，X、Y轴传动采用高精度齿轮齿条搭配直线导轨的组合，传动间隙经预紧调整后可保证高速移动下的运动平稳性，避免切割过程中出现崩边、刀纹不均的问题。设备右侧集成独立电控柜，将伺服驱动、电源模块、控制单元集中布置，柜内设置散热通风通道，可适配石材加工车间多粉尘的作业环境，电控柜旁预留除尘接口，可对接车间中央除尘系统，将切割过程中产生的石粉、水雾及时抽排，减少粉尘对导轨、传动部件的磨损。

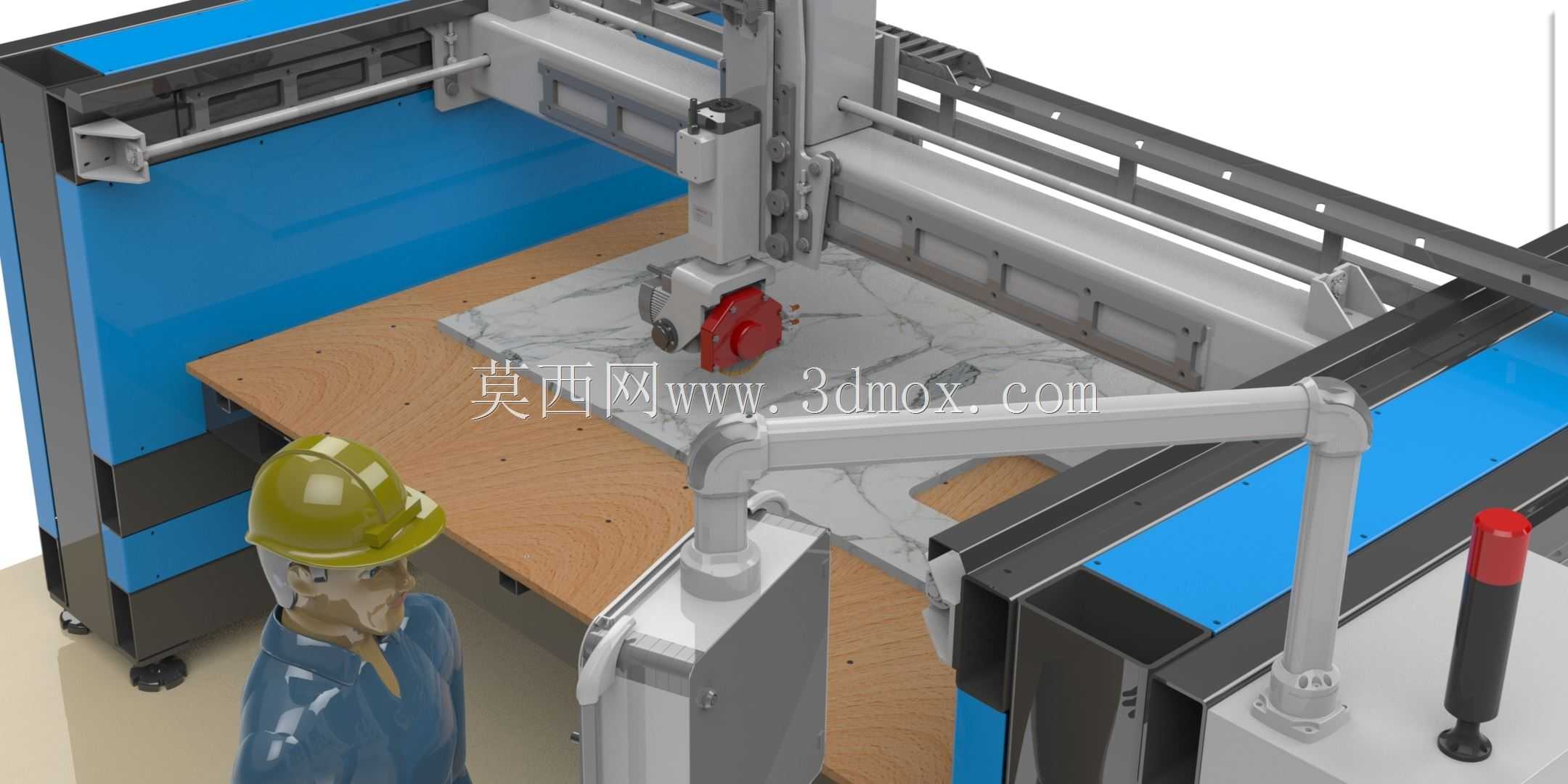

　　设计过程中针对石材加工的重载、高粉尘特性做了专项优化：所有导轨副均配备双层防尘刮板，可阻挡石粉进入导轨滑块内部；传动齿条表面做淬火处理，提升耐磨性能；横梁采用钢板焊接箱型结构，经有限元分析优化筋板布置，在保证整体刚性的前提下控制移动部分重量，提升X轴高速移动的响应速度。设备操作侧设置有安全防护光栅，当操作人员进入加工危险区域时设备会自动暂停运行，避免加工过程中出现安全事故；加工区域四周可加装可拆卸式防护挡板，阻挡切割过程中飞溅的石屑与冷却水。

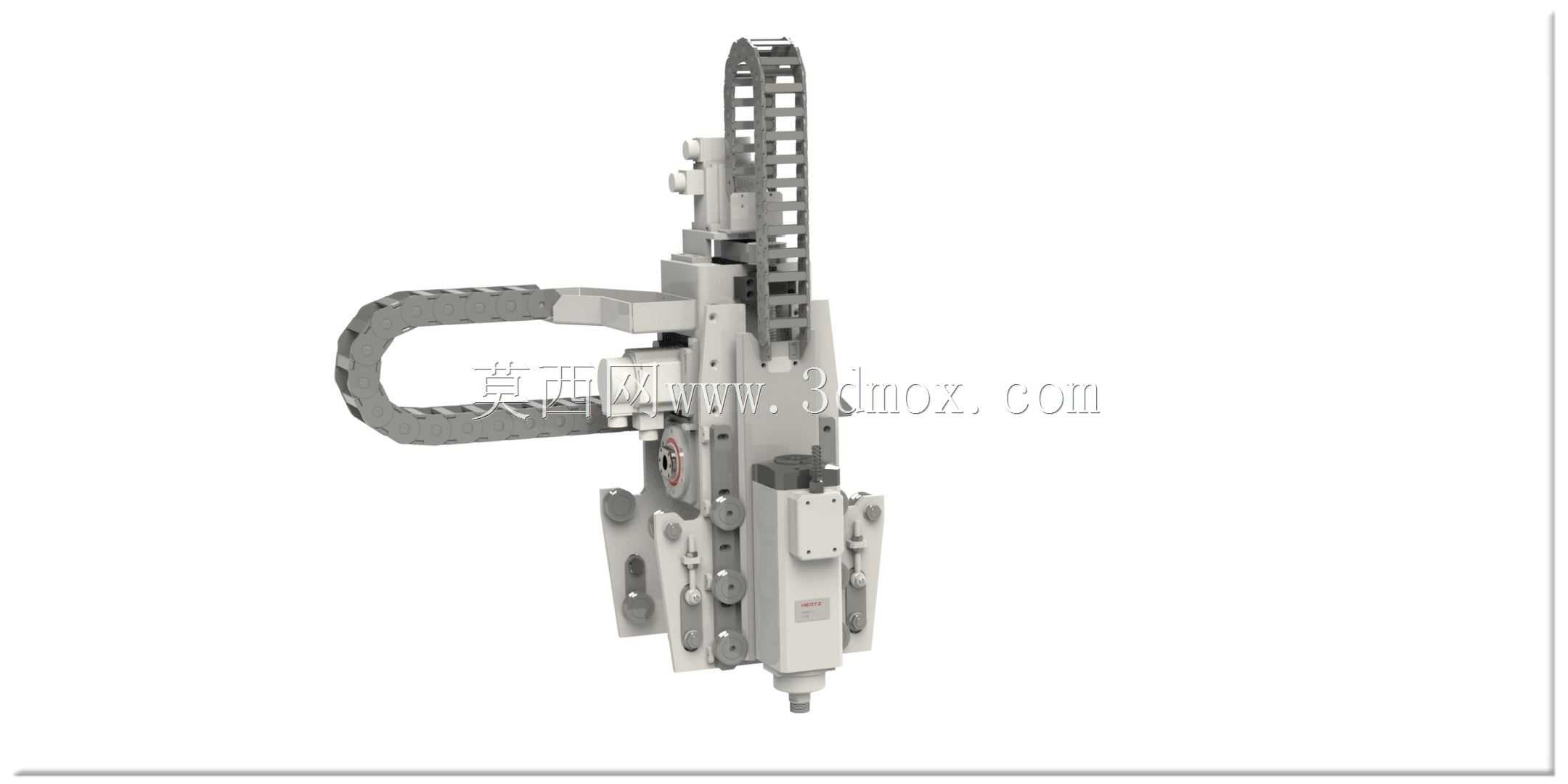

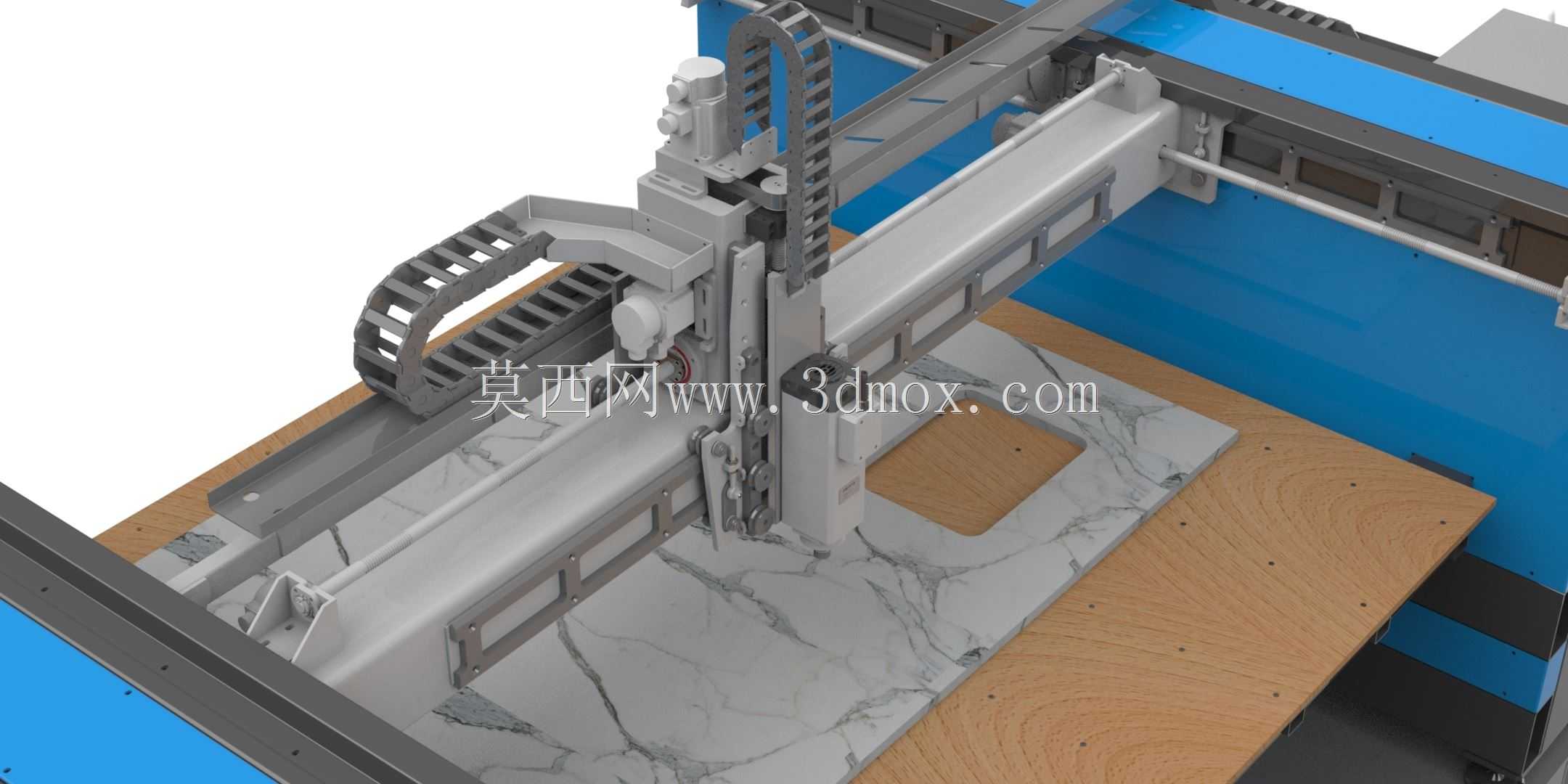

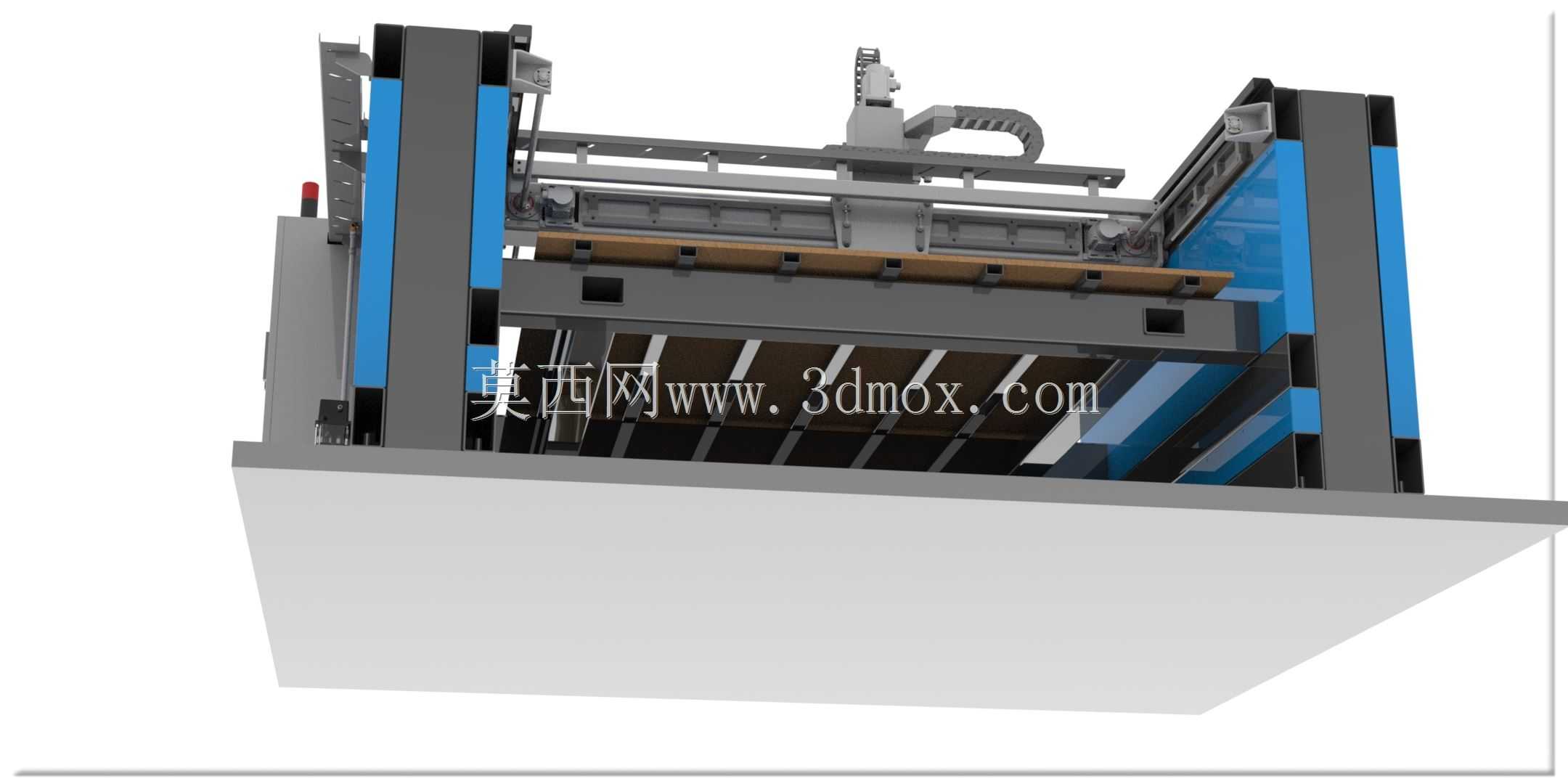

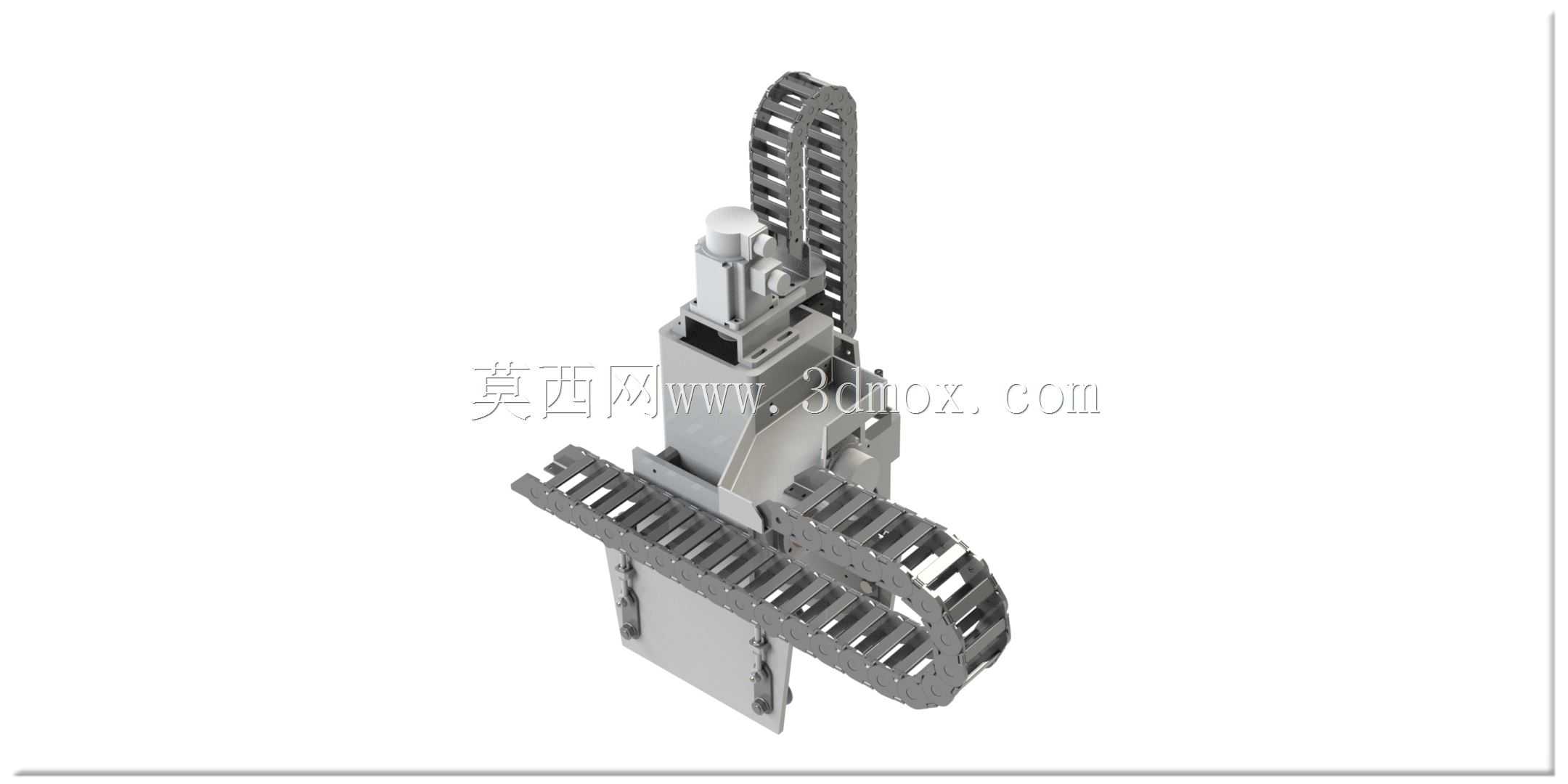

　　从建模细节来看，该模型完整还原了设备的各部件装配关系，包括主轴安装座的调节结构、龙门立柱的调平地脚、工作台面的定位靠山、拖链的走线布置，可作为石材加工设备选型参考、同类设备结构设计的参照模板，也可用于加工车间布局规划的三维可视化演示，帮助设计人员提前核验设备安装空间、上下料路径的合理性。在实际应用中，这类设备还可通过加装自动上下料机械手、板材定位系统实现无人化加工，模型中预留的机械手安装接口位置也做了准确还原，可直接拓展对接自动化产线的三维布局设计，无需额外调整设备主体的装配尺寸。针对石材加工中常见的冷却水回收问题，设备底座四周设置有回水导流槽，可将加工过程中喷淋的冷却水统一汇集到过滤水箱，循环供主轴冷却与切割降尘使用，减少水资源的浪费，这部分结构在模型中也做了完整的腔体还原，可用于冷却管路的布置设计参考。
