颜色检测式多工位物料分拣装置结构

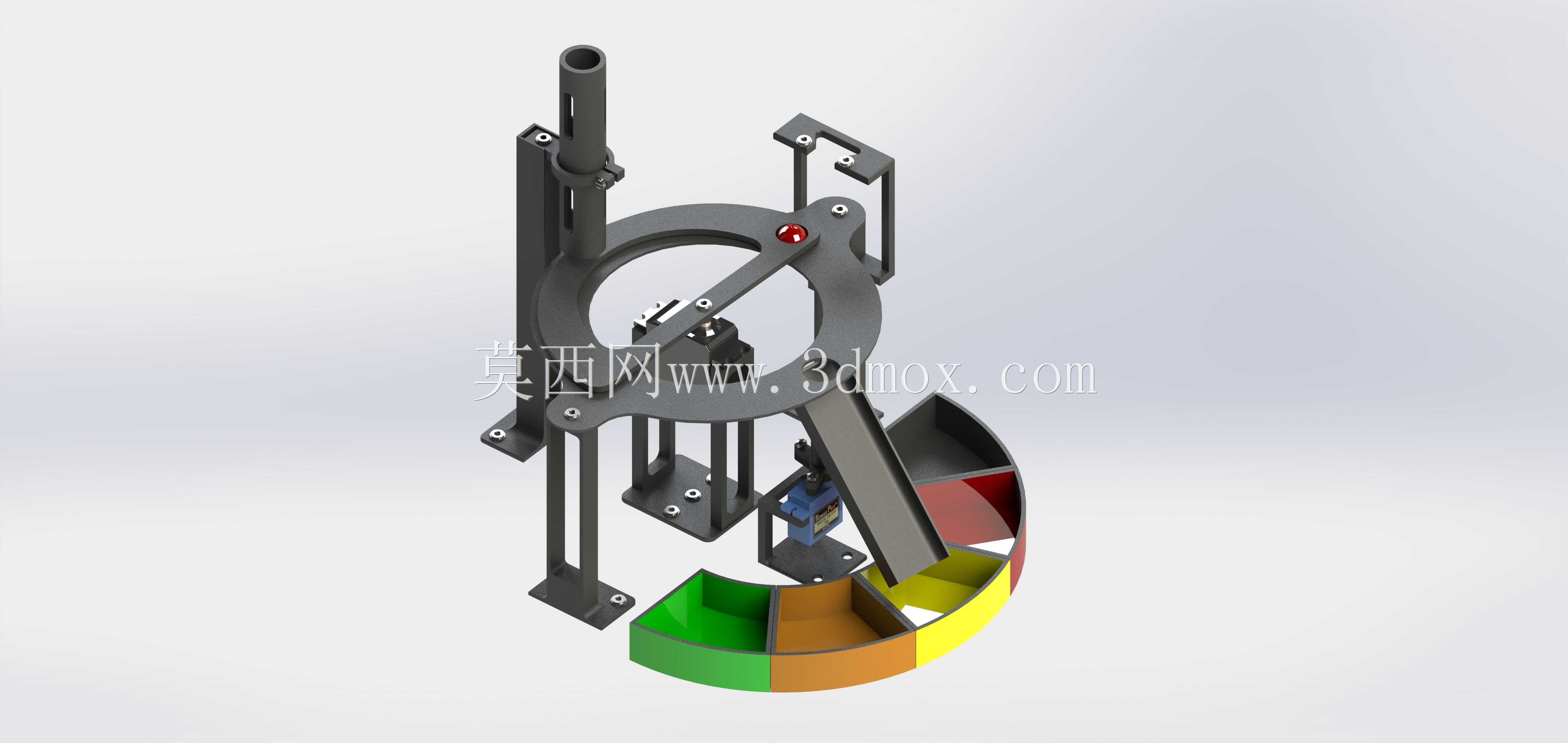

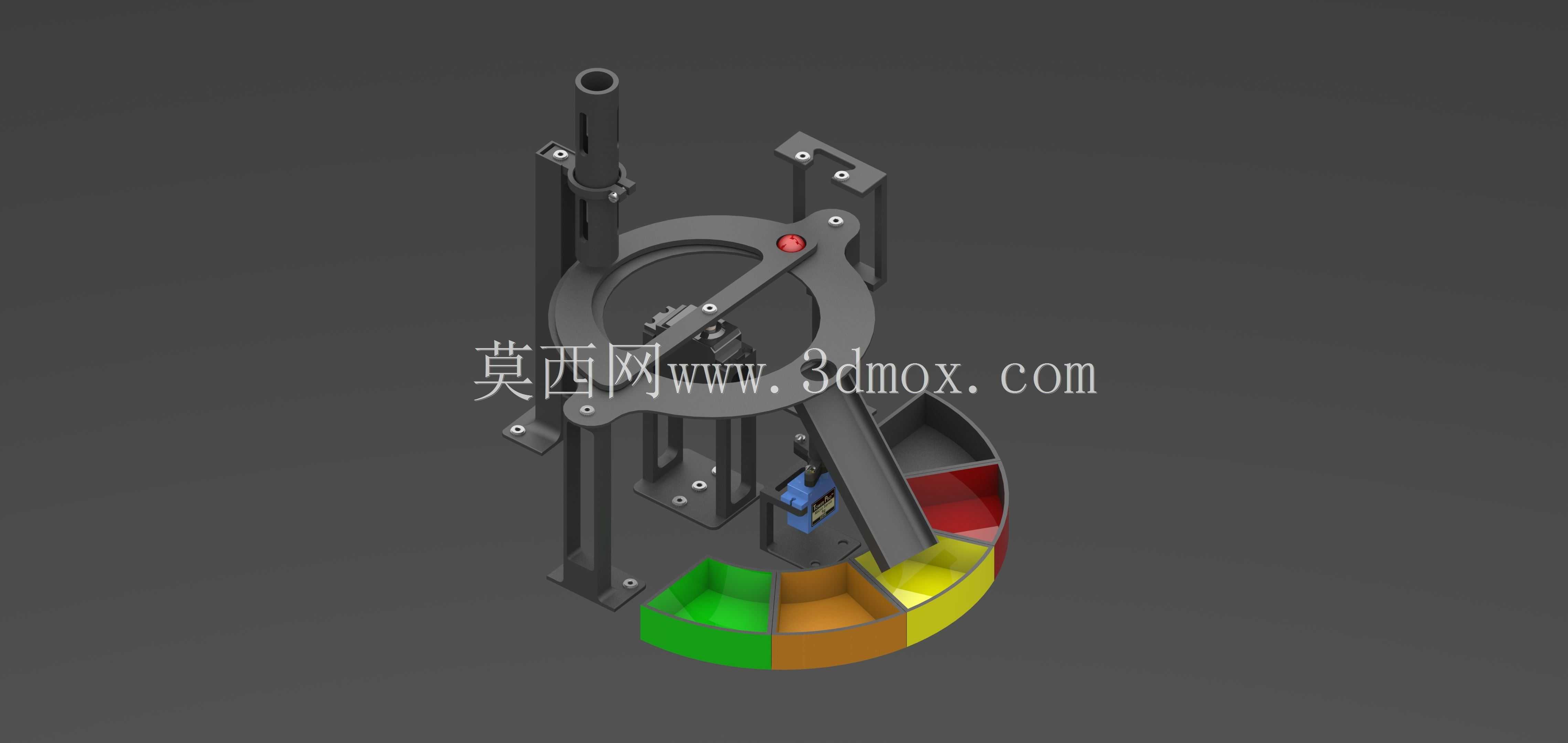

　　在轻工包装、电子元器件分选、小型注塑件后处理这类离散制造场景里，来料混色分拣一直是产线前段耗费人工较多的工位，传统人工分选不仅效率受人员疲劳度影响，错分率也会随作业时长上升，这套颜色检测分拣装置就是针对小尺寸块状、颗粒状工件的在线分选需求设计的原型结构。整套设备采用立式立柱支撑布局，核心支撑为底部三腿式安装支架，支架通过地脚螺栓孔可直接固定在生产线旁的工作台架上，整体安装占用的平面边界约为400mm见方，竖向总高度控制在600mm以内，不会对现有产线的物料输送高度造成干涉，适配多数小型工件流水线的来料高度。

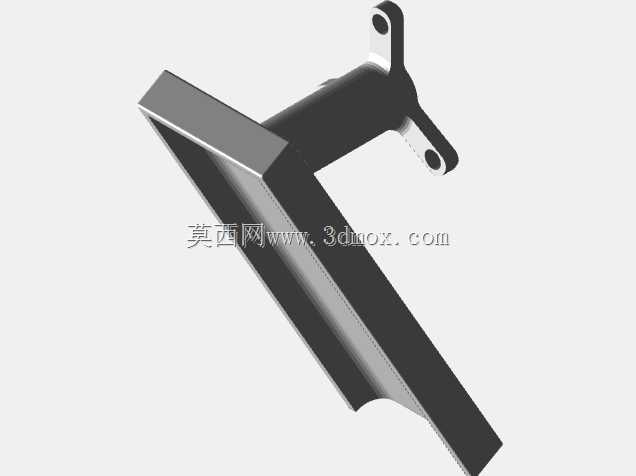

　　设备的执行端采用双伺服驱动架构，其中竖向布置的伺服电机负责带动检测与拨料机构完成升降动作，确保检测探头能够贴近待分拣工件表面获取稳定的颜色信号，避免环境光线干扰造成的检测误差；水平回转方向的伺服电机则带动拨料摆臂做定角度回转，根据颜色检测模块反馈的信号，将对应工件拨入下方环形布置的分料仓内。下方的环形料仓采用多格分区设计，每个分料格对应一种识别颜色，料仓边缘做了圆弧过渡处理，避免工件下落时出现卡滞，料格的容量可根据单班产能需求调整格板高度，常规配置下单个料格可容纳约200件小型注塑件或电子元件，减少人工清料的频次。从结构设计逻辑来看，这套装置没有采用复杂的导轨滑台结构，而是利用环形回转路径缩短拨料动作的行程，相比直线式分拣结构，回转式布局的动作路径更短，单周期分拣动作耗时可控制在0.8秒以内，分选效率能够匹配每分钟60件左右的来料速度。颜色检测模块安装在摆臂的前端位置，检测窗口做了遮光围挡设计，可减少车间内照明光线变化对颜色识别准确率的影响，检测到的颜色信号直接传输至控制单元，无需额外的信号中转模块，简化了电气布线的复杂度。

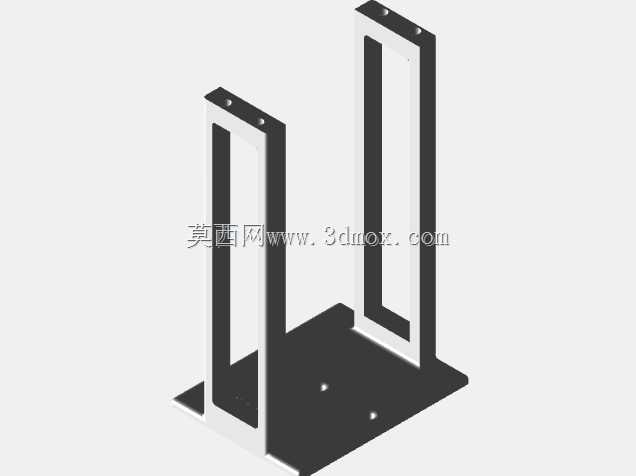

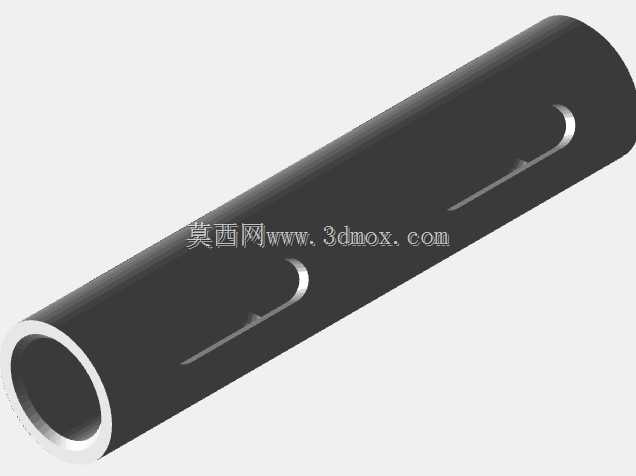

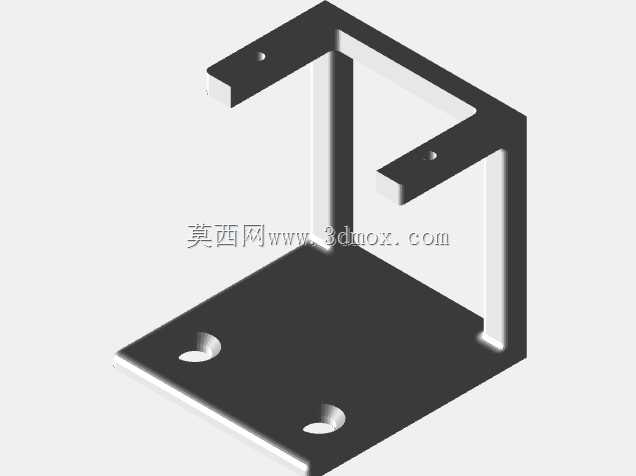

　　安装层面，底部的三个支撑腿均设计了长条形调节孔，可在安装时微调设备的水平度，确保回转摆臂的转动平面与料仓上口平面保持平行，避免摆臂运行时与料仓边缘发生刮蹭；竖向立柱上设计了多个安装位，可根据待分拣工件的高度调整检测模块与拨料臂的初始高度，适配10mm至80mm高度范围内的不同尺寸工件。拨料臂的末端采用柔性拨片设计，接触工件时不会对工件表面造成划伤，适合表面质量要求较高的塑料件、电子外壳类工件的分选作业。设备的动力线缆与信号线缆均沿竖向立柱内部的走线槽布置，外部无裸露线缆，避免车间作业过程中线缆被工件勾挂造成的设备故障。

　　在实际产线适配中，这套装置可直接对接小型皮带输送机的末端，来料经过检测位置时触发位置传感器，颜色检测模块随即完成颜色识别，伺服系统根据识别结果驱动摆臂转动至对应料格位置，拨料臂下行将工件推入料格后复位，等待下一个工件的检测信号，整个动作流程无需人工干预，可连续24小时稳定运行。相比传统的气动式分拣结构，伺服驱动的动作定位精度更高，摆臂的停留位置可根据料格的实际安装位置做参数微调，不会出现气压波动导致的拨料位置偏差问题，后期维护也仅需定期检查回转支撑的润滑情况与拨片的磨损程度，维护成本远低于多气缸组合的分拣结构。
