产线集成式自动化废料分离装置结构设计

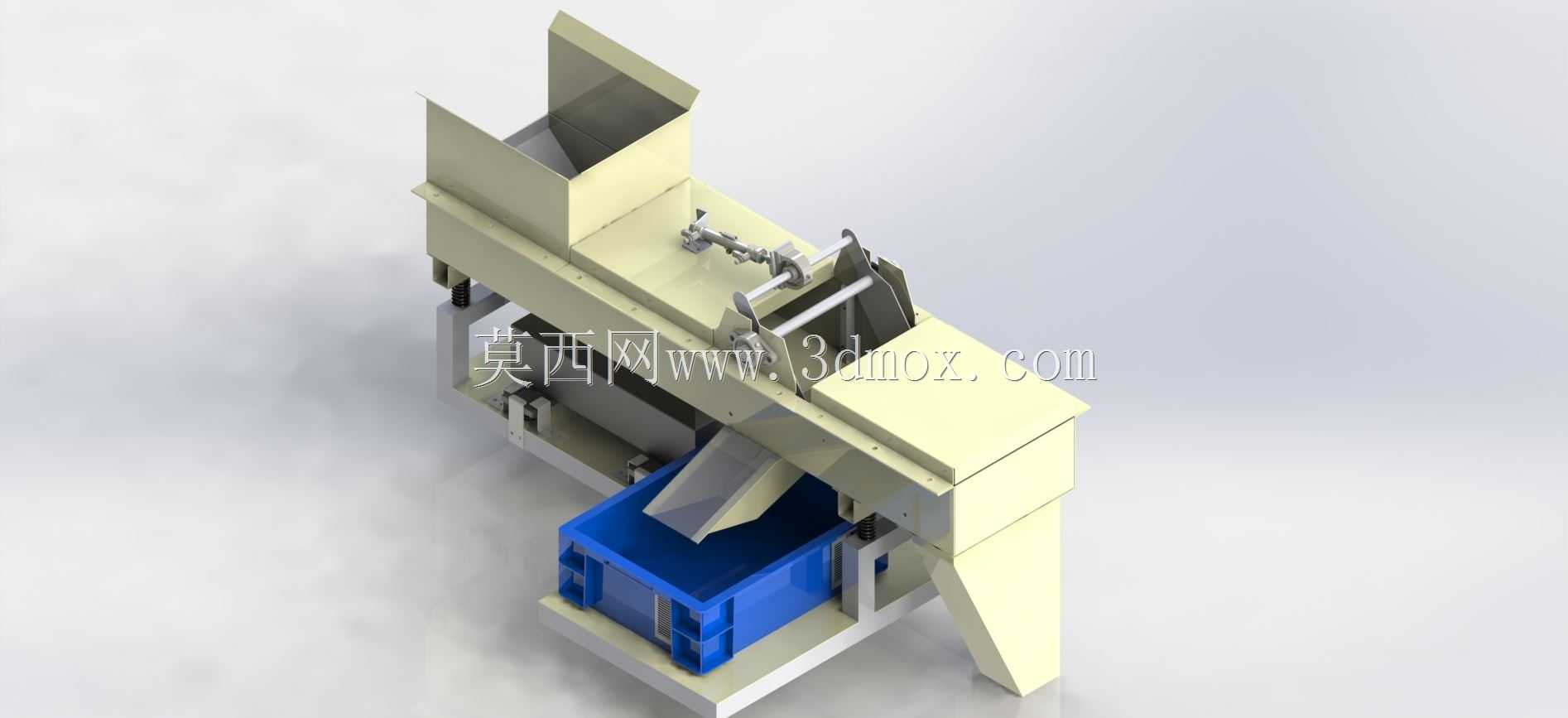

　　从结构布局来看，设备整体采用框架式方通焊接作为主体承载结构，上部设置倾斜导料槽对接产线废料出口，导料槽的倾角经过反复校核，刚好适配常见金属边角料、硬质塑料残件的自然滑落角度，不会出现物料卡滞堆积的问题，导料槽末端设置带转轴的翻板分流结构，通过气缸驱动翻板的摆动角度，可将不同类型的废料导入对应的出料通道，比如可将带切削液的湿切屑导入带沥水孔的暂存区，干燥的硬质边角料导入另一侧的集料箱，实现初步的废料分类，减少后续固废处理的分拣工作量。在离散制造车间的连续生产流程里，冲压、机加工、注塑等工序往往会持续产出边角料、不合格残件、切削碎屑这类生产废料，以往多数产线会在工位旁放置普通废料箱，靠人工定期清运，不仅容易出现废料堆积溢出遮挡作业区域的问题，混有切削液的金属碎屑还会污染车间地面，人工转运过程中也存在洒落、磕碰的安全隐患，这套废料分离装置就是针对这类产线痛点开发的，可直接嵌入现有生产工位的出料端，不需要对原有产线布局做大规模改动，就能实现废料的自动归集与分类暂存。

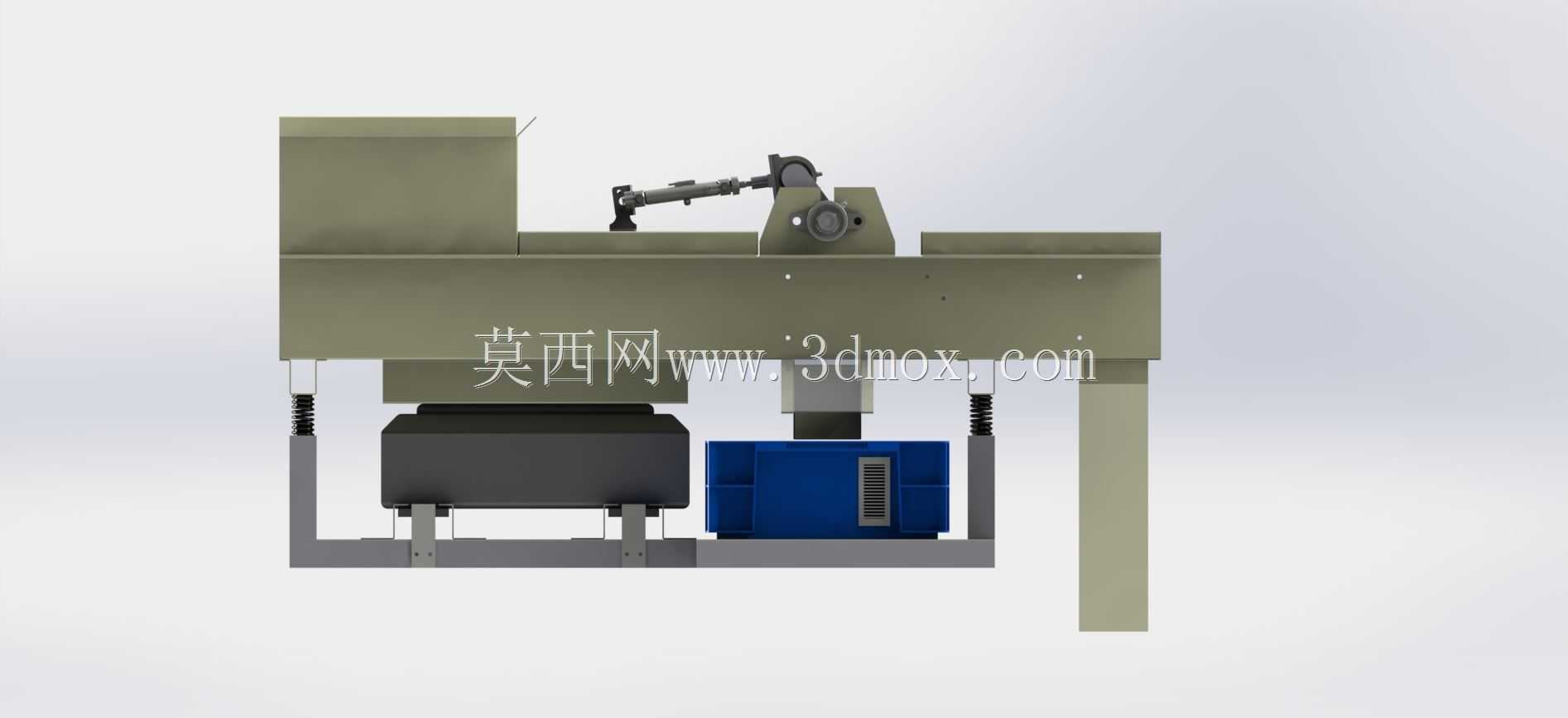

　　设备下部预留了标准物流周转箱的安装位，适配车间通用的蓝色塑料周转箱尺寸，周转箱推入后可通过侧边的定位卡扣快速固定，不需要额外螺栓连接，当箱内废料装满后，操作人员可直接抽出满箱替换空箱，整个换箱过程不需要停机，也不需要接触废料本身，避免了尖锐边角料划伤、切削液沾污的风险。驱动部分采用标准气缸搭配磁性开关作为执行元件，不需要复杂的伺服控制系统，可直接对接产线现有PLC的IO信号，根据产线的生产节拍自动触发翻板动作，也可通过手动按钮触发单次分流动作，适配不同工序的出料节奏。

　　考虑到车间现场的安装空间限制，设备整体的宽度控制在单工位作业面的合理范围内，不会占用过多的产线侧边通道，底部设置可调脚杯，可根据现场地面的平整度调整设备高度，保证导料槽与产线出料口的对接精度，设备侧边预留了气源接口与信号接线端子，安装时只需要接入车间常规压缩气源与24V直流信号即可投入使用，不需要额外配置专用的动力柜。在结构细节设计上，所有与废料接触的板面都做了折弯加强处理，避免长期受废料冲击出现板面变形，翻板的转轴位置设置了防尘密封圈，防止细小碎屑进入转轴部位造成卡滞，设备上部的接料口边缘做了圆弧过渡，不会出现尖锐棱边划伤操作人员的问题，框架表面采用喷塑处理，可抵御切削液、少量润滑油的腐蚀，延长设备在车间复杂环境下的使用寿命。

　　这套装置的核心设计思路是尽可能降低对现有产线的适配改造成本，所有结构件都采用常见的标准型材与标准件，加工与装配难度低，后期维护时更换易损件也不需要定制特殊配件，对于需要升级产线废料收集能力的中小制造车间来说，不需要投入过高的改造成本，就能有效解决工位废料堆积、人工清运效率低的问题，同时也能保持车间作业区域的整洁，减少因废料散落带来的安全隐患。实际应用中，这套装置可适配冲压工位的边角料收集、机加工工位的切屑收集、注塑工位的料把与残件收集等多个场景，只需要根据废料的具体形态调整翻板的摆动角度与导料槽的倾角参数，就能满足不同物料的分流需求，不需要对主体结构做大规模修改。
