带飞轮基座的肘节式传动机构设计

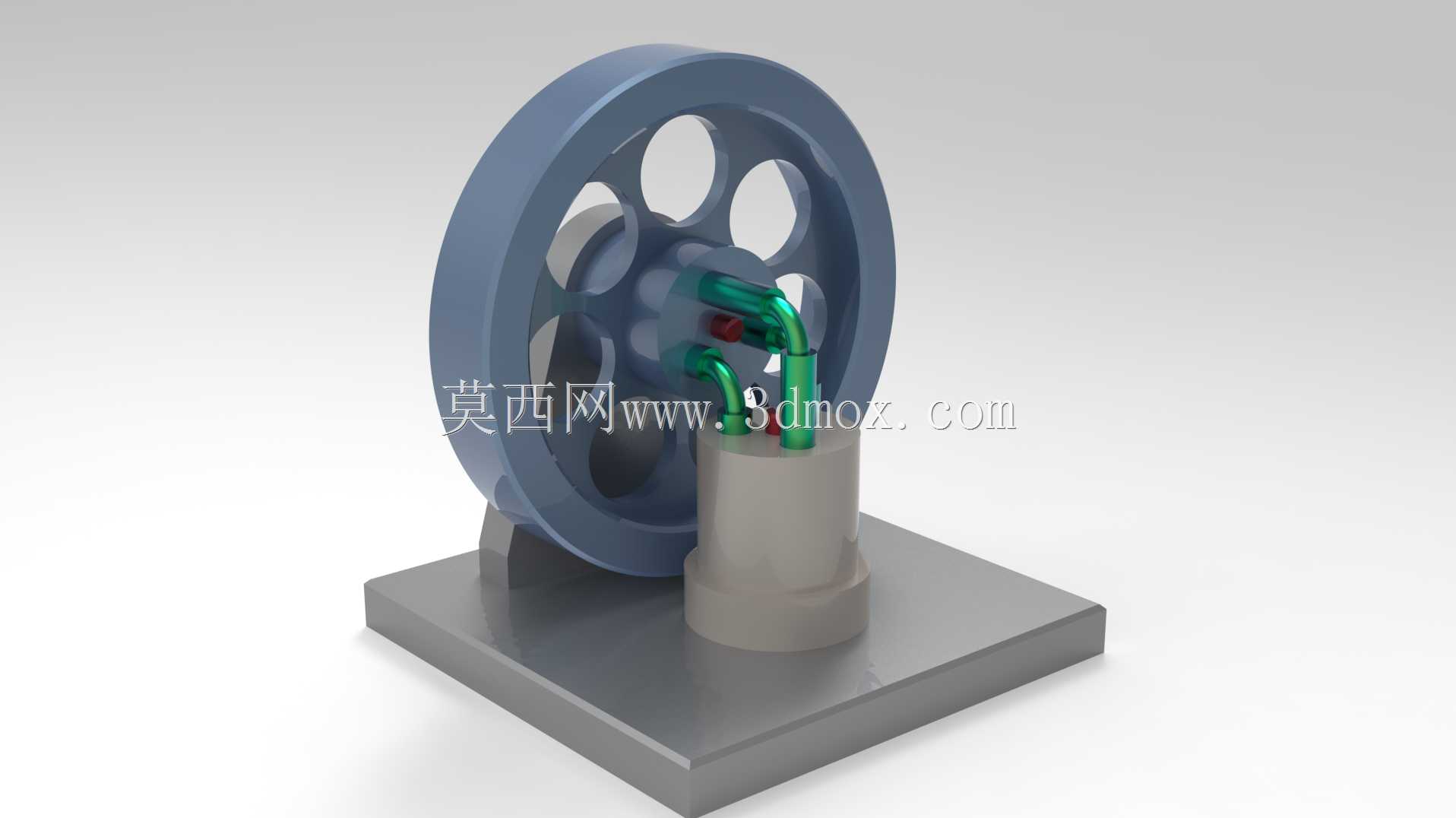

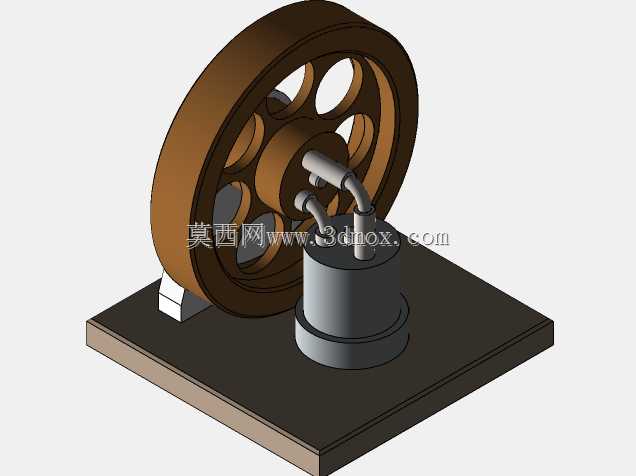

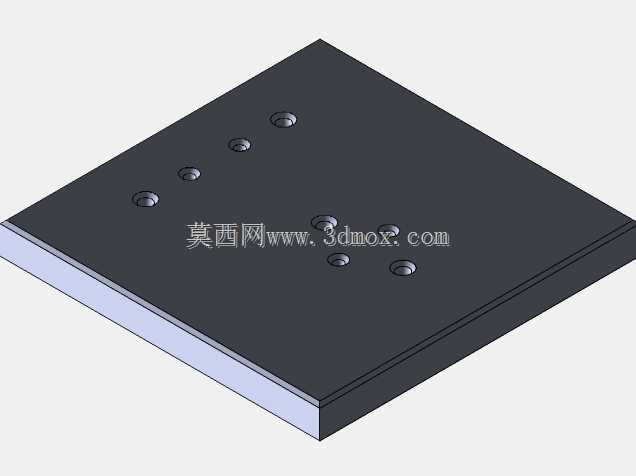

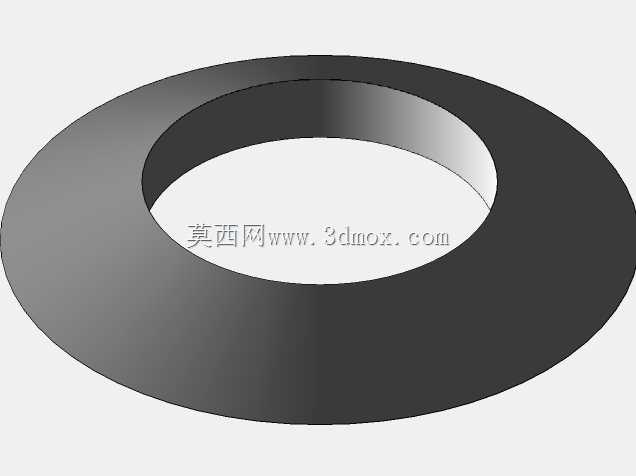

　　这套肘节式传动结构，核心是通过铰接肘杆的行程放大与力传递特性，把小行程的往复直线运动转化为飞轮的连续旋转运动，或是反向将飞轮的旋转扭矩输出为特定行程的直线推拉力，在小型压力加工、流体输送、精密进给工位都有成熟应用场景。从结构布局来看，整套机构采用一体化方形安装基座，所有运动部件的支撑点位都直接集成在基座加工面上，不需要额外搭建拼接支架，安装时只需要在基座四个角预留对应螺栓过孔位置，就能直接固定在设备台架上，基座的厚度经过受力校核，能承受肘杆在死点位置传递的最大冲压力，不会出现基座形变导致的运动卡滞。

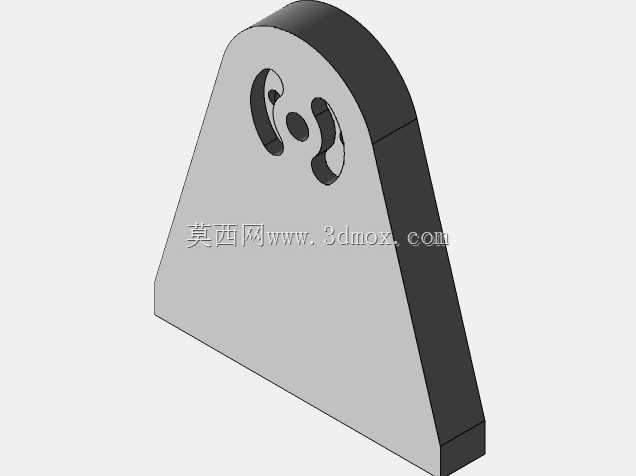

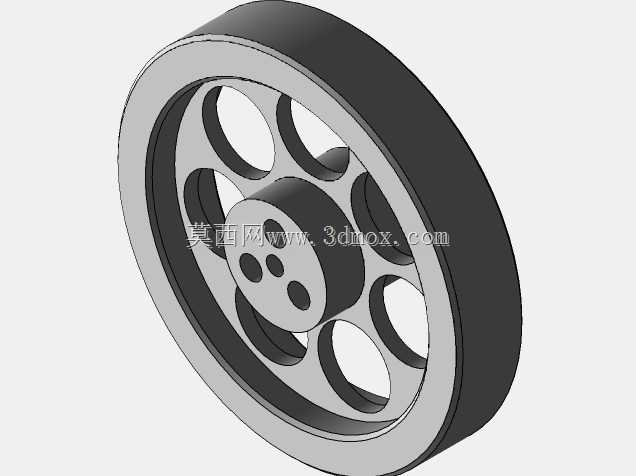

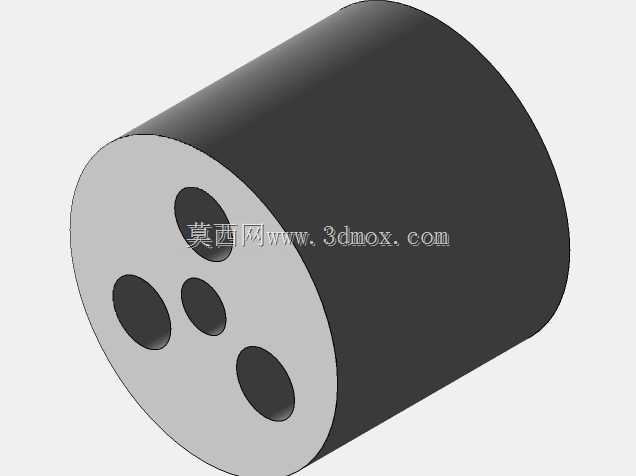

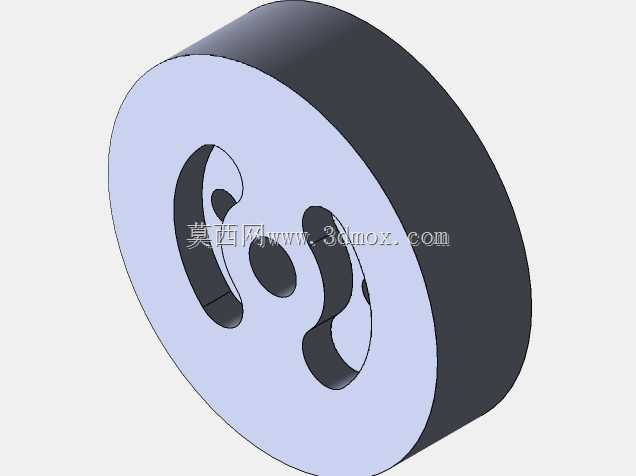

　　飞轮部分采用大直径轮缘带镂空减重孔的结构设计，轮缘的厚重结构可以储存旋转过程中的转动惯量，在机构经过上下死点位置时，依靠飞轮储存的动能平稳跨过运动死点，避免出现传动卡顿或者反转，镂空孔的设计在不损失轮缘转动惯量的前提下，降低了飞轮整体重量，也减少了高速旋转时的风阻损耗，飞轮中心的轮毂位置直接和主轴过盈配合，主轴两端通过滑动轴承支撑在基座的立式支撑臂上，支撑臂的高度经过精确计算，保证飞轮旋转时轮缘和基座上表面留有足够安全间隙，不会出现运动干涉。肘杆组件采用双铰接点布局，绿色的管路式肘杆分别连接飞轮偏心销和下部的活塞式推杆，偏心销的偏心距直接决定了推杆的直线行程，在设计时可以根据实际需要的输出行程调整偏心距大小，不需要改动整体安装尺寸，就能适配不同的工位行程需求。下部的缸体式导向套直接固定在基座平面上，推杆在导向套内做往复直线运动，导向套的长度经过优化，足够覆盖推杆的全行程运动范围，避免推杆伸出过长时出现侧向摆动，保证运动精度。

　　在实际应用中，这类结构常被用在小型手动冲压设备、低压流体输送泵、试验台的往复进给机构上，当作为手动冲压机构使用时，只需要在飞轮上加装手动摇臂，通过摇臂带动飞轮旋转，就能通过肘杆带动推杆输出冲压动作，肘杆在接近下死点时可以输出数倍于输入力的冲压力，适合薄金属片冲孔、小零件压装这类需要大压力小行程的工位；当作为流体泵结构使用时，只需要在下部缸体位置加装进出液单向阀，推杆带动活塞做往复运动就能实现流体输送，飞轮的惯量可以让泵送流量更平稳，减少管路内的流体脉冲。

　　设计过程中首先要确定的是机构的输出行程和额定输出力，根据这两个参数反推偏心销的偏心距、肘杆的长度以及铰接点的位置，要保证肘杆在运动到最大出力位置时，铰接点的连线接近共线状态，才能获得最大的力放大系数，同时要避开完全共线的死点位置，防止机构锁死无法回程。安装边界方面，整套机构的横向尺寸以飞轮的最大旋转直径为边界，安装时需要在飞轮左右两侧预留不小于轮缘厚度的操作空间，方便后期对主轴轴承加注润滑脂、检查铰接点的磨损情况，基座下方不需要额外预留空间，所有运动部件的最低点都高于基座下表面，直接贴合安装平面即可。铰接点位置都采用了耐磨衬套结构，长期往复运动时只需要定期更换衬套就能维护精度，不需要更换整个肘杆部件，降低了后期维护成本。飞轮做了静平衡校正，高速旋转时不会出现明显振动，整套机构的运动副都采用敞露式设计，方便日常观察磨损情况，也可以根据使用需求加装透明防护罩，避免杂物卷入运动部件。
