灼烧工序连杆式工件移置搬运机构

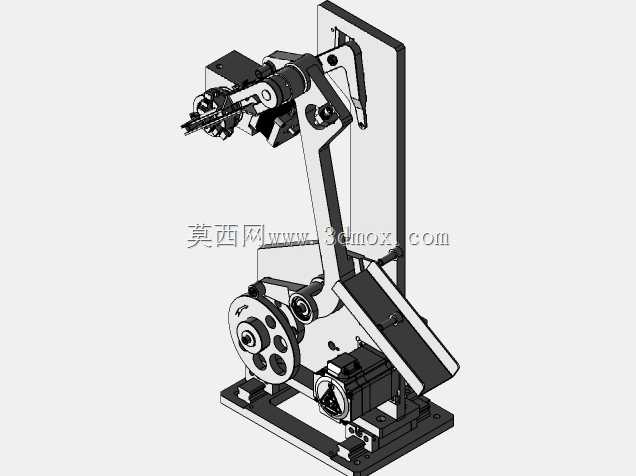

　　这套连杆移置机构主要面向高温灼烧类工序的工件转运场景，在涉及工件表面灼烧处理、高温工位上下料的生产线中，这类机构可以替代人工完成工件在灼烧工位与上下料工位之间的往复移置动作，避免操作人员直接接触高温作业区域，降低作业过程中的灼烫风险，同时保证移置动作的节拍一致性，减少人工操作带来的位置偏差与节拍波动。从结构布局来看，整套机构采用立式安装的背板作为承载基准，底部通过型材拼接的安装底座固定在设备机架上，驱动单元布置在底座靠近前侧的位置，采用旋转动力输出搭配多组连杆铰接的传动方案，没有采用复杂的导轨滑块直线传动结构，能够减少高温环境下粉尘、氧化碎屑对运动副的卡滞影响，适配灼烧工位周边存在高温辐射、少量氧化废屑飘落的作业环境。

　　机构的执行端设置在连杆组的末端，配套有工件夹持接口，可以根据待转运工件的外形更换对应的夹持治具，整个运动轨迹通过连杆的长度参数、铰接点位置进行约束，不需要额外编写复杂的多轴插补运动程序，动力源单方向连续旋转即可驱动执行端完成“上升取件-平移转运-下降放件-复位回程”的完整动作循环，运动过程的加速度曲线平滑，不会出现刚性冲击，能够避免工件在转运过程中因为急停急转出现脱落、位置偏移的问题。设计过程中，首先需要确认两个工位之间的水平移距、垂直升降落差，以此倒推各段连杆的长度比例与铰接点的相对位置，保证执行端的运动轨迹能够完全覆盖取件、放件的两个工作位置，同时要预留足够的安全间隙，避免连杆运动过程中与周边的灼烧腔体、机架结构发生运动干涉。

　　安装边界方面，整套机构的底座安装孔位按照标准工业型材的间距设置，背板可以直接固定在设备的立式机架面上，不需要额外制作复杂的转接安装板，机构侧向的突出宽度控制在较小范围内，能够适配工位间距紧凑的生产线布局，不会占用过多的设备安装空间。运动副的铰接位置都采用了自润滑衬套结构，不需要频繁加注润滑脂，能够减少高温环境下润滑脂干结带来的维护问题，长时间运行下的磨损量也能控制在合理范围内，降低日常运维的频次。执行端的运动行程可以通过调整驱动盘上的铰接偏心距进行小范围微调，适配同系列不同尺寸规格工件的移置需求，不需要整体更换连杆组件，提升机构的通用适配能力。

　　在实际产线应用中，这类连杆移置机构的运行节拍稳定，单循环动作时间可以通过调整驱动源的转速进行匹配，能够和前端的上料机构、后端的灼烧工序节拍完成同步，不会出现工位等待的情况，相比多轴机械手的方案，整体结构更简单，采购与维护成本更低，针对固定轨迹的往复移置工况，运行可靠性反而更高，不会出现多轴系统的坐标漂移、伺服报警等问题，非常适合灼烧、热处理这类工况环境相对恶劣、运动轨迹固定的工件转运环节。整套结构的受力传递路径清晰，驱动端的旋转动力通过连杆组逐级传递到执行端，各铰接点的受力经过杠杆比例优化，驱动源不需要输出过大的扭矩即可带动整套机构完成动作，配套的动力单元功率更低，运行过程中的能耗也更小。机构的所有结构件都采用金属材质加工，表面做了耐高温的氧化处理，能够耐受工位周边的长期高温辐射，不会因为长期受热出现结构变形，保证运动精度的长期稳定。
