槽轮式间歇传动机构结构设计

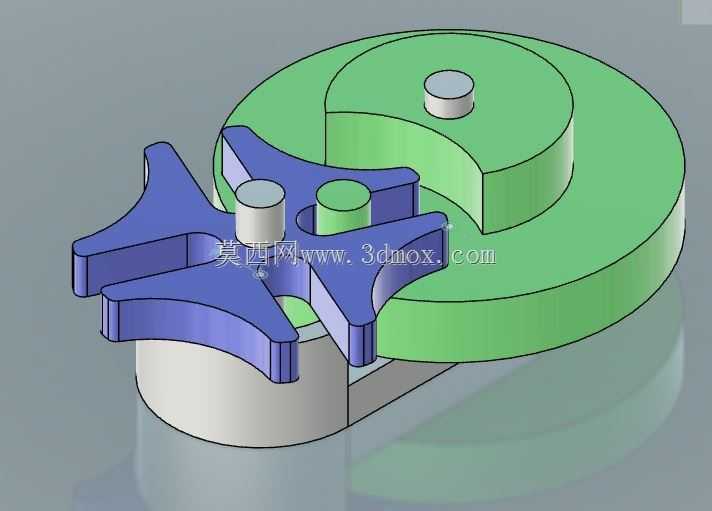

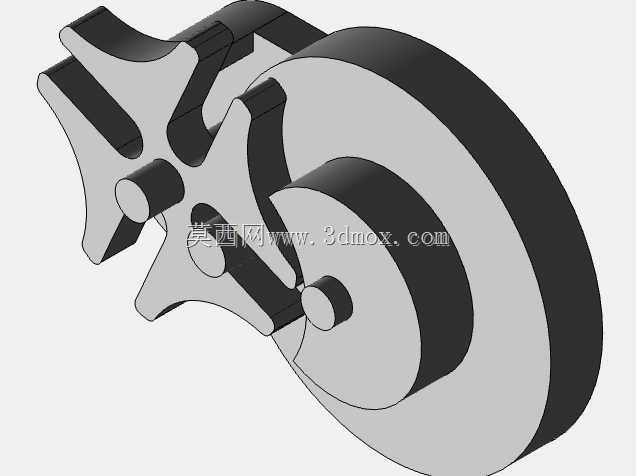

　　这套间歇传动结构核心为外啮合槽轮传动形式，主动拨盘做连续匀速回转运动时，通过圆柱拨销嵌入槽轮的径向导槽，带动槽轮完成单步定角度间歇回转，当拨销脱离导槽后，槽轮上的内凹锁止弧与拨盘上的外凸锁止弧贴合，将槽轮精准锁止在固定工位，避免负载端出现惯性滑移或角度偏移。这类结构最常应用在多工位自动化转台、轻工包装设备的送料工位、机床刀库的转位机构、电影放映机的胶片输片机构中，相比棘轮传动，槽轮传动的运转冲击更小，转位定位精度更高，适合中低速、工位分度精度要求在±0.1°以内的间歇回转场景。从结构设计逻辑来看，这套槽轮采用四槽径向布局，对应主动拨盘每回转一周，槽轮完成90°的单步转位，转位过程中拨销进入导槽的瞬时速度方向与导槽中线重合，可大幅降低启动瞬间的刚性冲击，减少传动接触面的接触应力。锁止弧的配合间隙设计控制在0.02-0.05mm区间，既保证锁止状态下槽轮无周向窜动，又避免锁止弧面出现卡滞、磨损加剧的问题。主动拨盘上的拨销采用可拆卸式圆柱销结构，销体与拨盘安装孔采用H7/p6过渡配合，磨损后可快速更换，无需整体更换拨盘主体，降低后期维护成本。

　　从安装边界来看，整套机构的轴向叠装厚度可根据负载端的安装空间调整，拨盘与槽轮的中心距需严格匹配设计值，中心距偏差过大会导致拨销进入导槽时出现卡滞，或是锁止弧无法完全贴合导致定位失效。槽轮的导槽工作面做了0.2mm的倒角处理，避免拨销进出导槽时被棱边刮蹭，同时导槽的深度需保证拨销在整个转位行程中不脱离导槽，且不会与槽轮的基体部分发生运动干涉。在实际选型适配时，若应用在负载较大的工位转台场景，可在槽轮的输出轴端加装阻尼缓冲结构，吸收转位停止瞬间的转动惯量，进一步降低传动冲击；若应用在高速轻载场景，可将槽轮与拨盘的材质替换为工程塑料，降低运转噪音与自身重量。

　　这套结构的传动比固定，单步转位角度由槽轮的槽数决定，四槽结构对应90°分度，六槽结构对应60°分度，设计时可根据实际工位数量调整槽数，同时对应调整拨盘上拨销的数量，单拨销结构对应拨盘转一周槽轮转一个工位，双拨销结构可实现拨盘转一周槽轮转两个工位，适配更高节拍的生产需求。在三维建模过程中，需重点验证拨销与导槽的运动间隙、锁止弧的起始与终止位置匹配度，通过运动仿真检查整个转位周期内是否存在运动干涉，确认拨销进入导槽的瞬时传动角处于合理区间，避免出现机构自锁、运转卡滞的问题。

　　槽轮的输出轴与基体的连接采用平键周向固定，轴端加装锁紧螺母防止轴向窜动，拨盘的输入轴可直接与驱动电机的输出轴连接，也可通过同步带轮、齿轮组与动力源连接，适配不同的安装布局需求。整套结构无复杂异形曲面，加工工艺性好，槽轮的导槽可通过铣床一次加工成型，锁止弧可通过车床或线切割加工完成，加工成本低，后期维护简单，适合在各类需要间歇分度回转的自动化设备中推广应用。在实际装配时，需保证拨盘与槽轮的端面平行度偏差不超过0.03mm，否则会导致拨销与导槽的接触面偏磨，缩短零件使用寿命，同时需在拨销与导槽的接触面涂抹润滑脂，降低运转过程中的摩擦阻力，减少零件磨损。
