KCD1船型翘板电源开关结构设计

这款翘板式电源开关是低压电气回路里极为常见的通断控制元件，日常在小型家电、桌面办公设备、工控辅助装置、DIY电子制作项目里都能见到它的身影，承担着回路电源切断与接通的核心控制作用，相比同尺寸的钮子开关，它的按压操作面更大，操作时不需要精准对准触点，戴薄劳保手套也能顺利完成切换，误触概率更低，适合安装在操作人员需要快速通断设备、操作频率中等的工位场景。

从结构设计逻辑来看，这款开关采用两引脚两档位的布局，也就是常说的2极2位置ON/OFF结构，没有额外的信号反馈引脚，功能聚焦在单回路的通断控制上，没有多余的冗余设计，能把整体安装尺寸压缩到15*21mm的常规开孔规格里，适配市面上绝大多数通用的面板开孔尺寸，不需要为了安装这款开关重新修改面板的开孔模具，能直接替换同规格的老旧损坏开关，降低设备维护时的配件选型成本。开关的操作翘板做了微弧面的倾斜设计，按压时的受力点刚好落在指腹的自然贴合位置，按动行程控制在3mm左右，按压力度设置在12N上下，既不会因为力度太轻被意外磕碰触发通断，也不会因为按压力度过大导致长期操作出现手指疲劳，翘板和基座的配合缝隙控制在0.2mm以内，能阻挡日常环境里的浮尘、少量飞溅的液体进入开关内部，避免触点积碳或者短路，满足普通室内工业环境、家用环境的防护需求。

基座部分采用阻燃耐高温的工程塑料注塑成型，引脚部分使用导电性能优异的铜合金材质，表面做了镀锡处理，既能降低接触电阻减少通电时的发热，也能避免长期使用出现引脚氧化导致的接触不良问题，引脚的安装孔位做了倒角导向，焊接或者插装接线时能快速对准接线端子，不需要反复调整引脚位置。开关内部的触点采用银合金材质，相比纯铜触点，它的耐电弧烧蚀能力更强，在额定电流下的通断寿命能达到一万次以上，能满足常规设备全生命周期的使用需求，不需要频繁更换开关配件。

在安装边界上，这款开关采用卡扣式面板固定结构，不需要额外使用螺丝紧固，只要在设备面板上开出对应尺寸的矩形安装孔，将开关从面板正面推入卡扣卡紧即可完成安装，安装效率远高于螺丝固定的同类开关，卡扣的弹性余量设计为0.5-2mm的面板厚度适配范围，能适配常见的0.8mm到2mm厚度的塑料面板、薄金属面板，不需要针对不同厚度的面板调整卡扣尺寸。开关背部的引脚伸出长度控制在8mm，焊接到PCB板上时不会因为引脚过长导致背面突出过多，占用设备内部的多余空间，引脚间距做了6mm的安全爬电距离设计，满足低压电气设备的安全间距要求，避免引脚之间出现拉弧短路的风险。

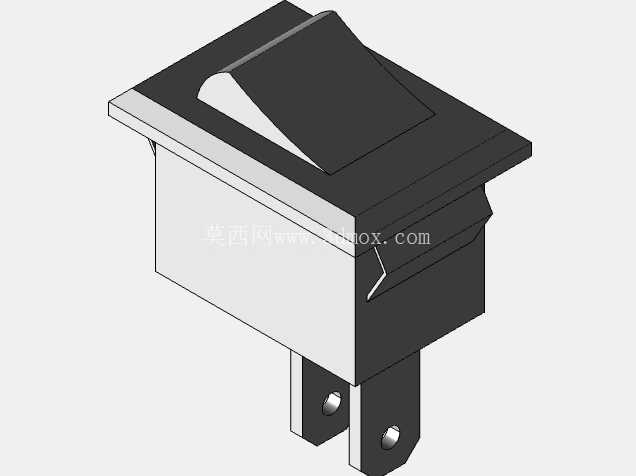

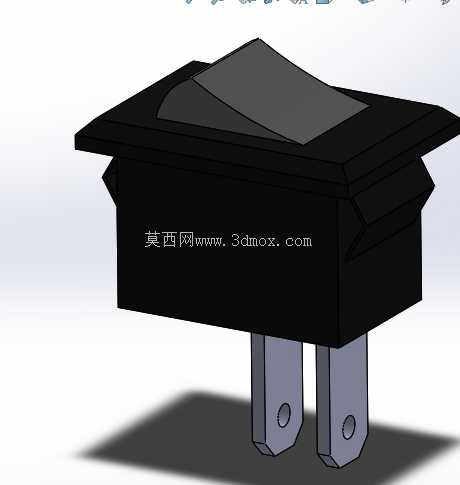

从三维建模的角度来看，这款开关的模型还原了实际产品的所有装配细节，包括翘板和基座的配合间隙、卡扣的弹性结构特征、引脚的安装孔位倒角、表面的细微防滑纹理，在做设备整体装配干涉检查时，可以直接将这个模型导入装配体，验证面板开孔尺寸是否匹配、开关背部和内部元器件是否存在空间干涉、操作翘板时会不会和周边的凸起结构产生碰撞，不需要再手动测量实物尺寸反复调整模型，能大幅缩短结构设计阶段的配件选型验证周期。在做设备的外观渲染时，这个模型的表面质感、分色细节都和实物一致，能直接用于产品宣传图的渲染输出，不需要再额外做外观细节的调整。

实际选型使用时需要注意，这款开关的额定负载需要和回路的工作电流匹配，不能超负载使用，避免触点过热熔接导致开关失效，安装时要确保卡扣完全卡入面板开孔，避免使用过程中开关从面板脱落，接线时要确保引脚和导线连接牢固，避免虚接导致的接触电阻过大发热问题。这类小型翘板开关虽然是设备里的不起眼的小配件，但它的可靠性直接影响到整台设备的操作体验和使用安全，设计时对每个细节的尺寸把控、材质选择，都会最终反映到实际使用的稳定性上。
