平行轴偏心传动施密特联轴器结构

在精密传动系统的布局设计中，经常会遇到两根传动轴轴线平行但存在固定径向偏移的工况，这类场景常见于多工位自动化设备的工位切换传动、包装机械的间歇进给单元、精密检测设备的动力传输模块，常规的刚性联轴器无法补偿径向偏移，弹性联轴器的补偿量有限且扭转刚度不足，无法满足高速精密传动的扭矩传递精度要求，施密特联轴器正是针对这类特殊传动需求开发的专用传动部件。

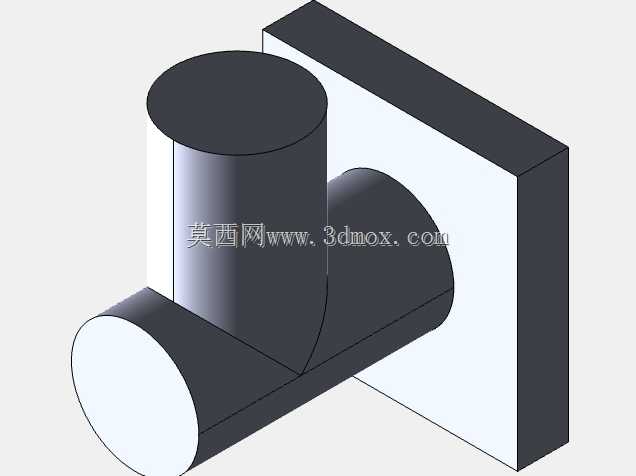

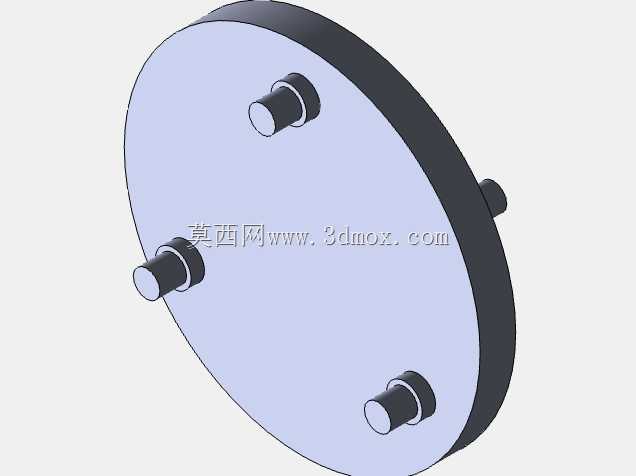

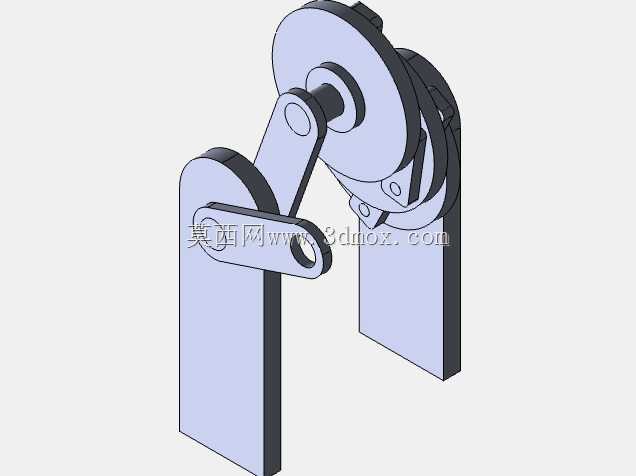

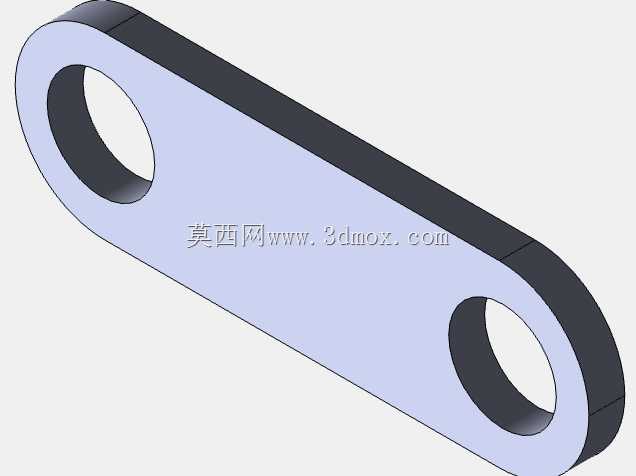

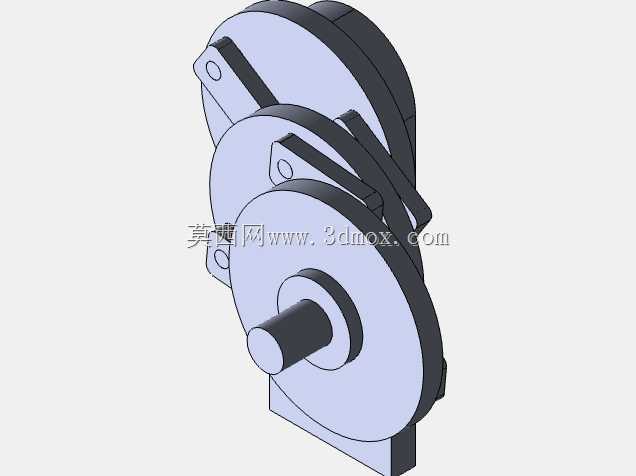

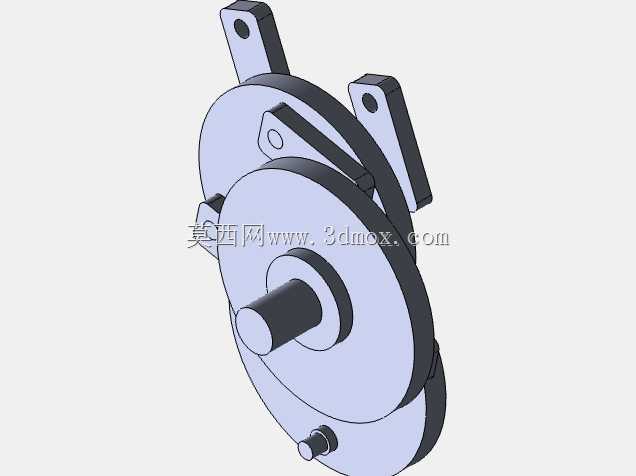

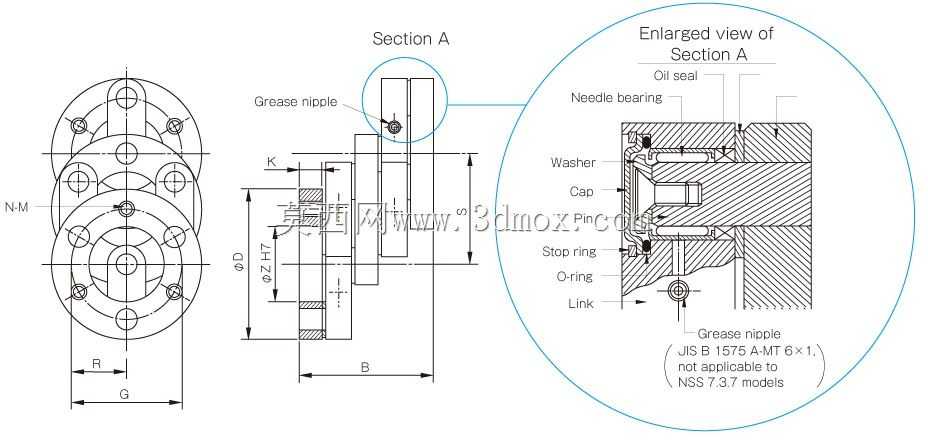

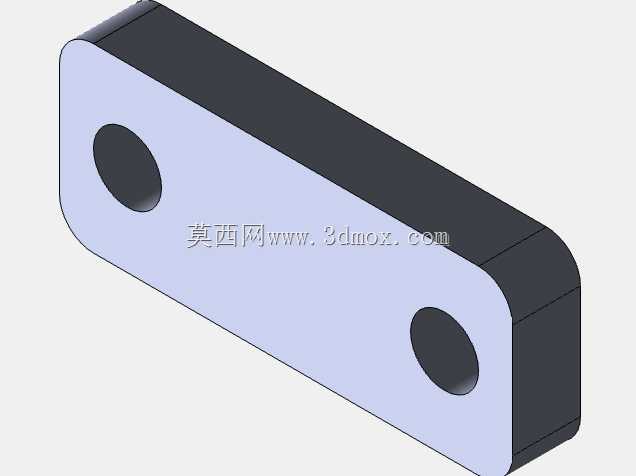

从结构组成来看，该联轴器主要包含两个分别与主动轴、从动轴连接的外盘组件，以及中间的连杆连接结构，通过销钉将外盘与中间连杆形成可动的铰接连接，当主动轴旋转时，动力通过铰接连杆传递至从动轴，即使两根轴存在固定的径向错位，铰接结构也能通过连杆的相对摆动自动补偿偏移量，不会在轴系上产生额外的弯曲附加载荷，避免轴承受偏载导致的寿命缩短问题。

设计这类联轴器时，首先需要明确额定传动扭矩的边界，根据负载的峰值扭矩选择对应规格的销钉直径与连杆厚度，铰接位置的配合间隙需要严格控制，间隙过大会导致传动回差增大，无法满足精密传动的定位精度要求，间隙过小则会在补偿偏移时出现卡滞，加剧铰接部位的磨损。外盘与轴的连接采用标准的键连接结构，安装时需要保证两个外盘的安装面平行度公差控制在0.02mm以内，避免额外的安装误差导致传动不顺畅。

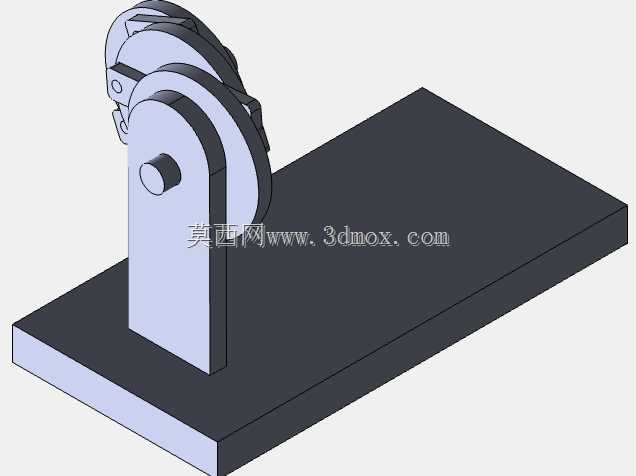

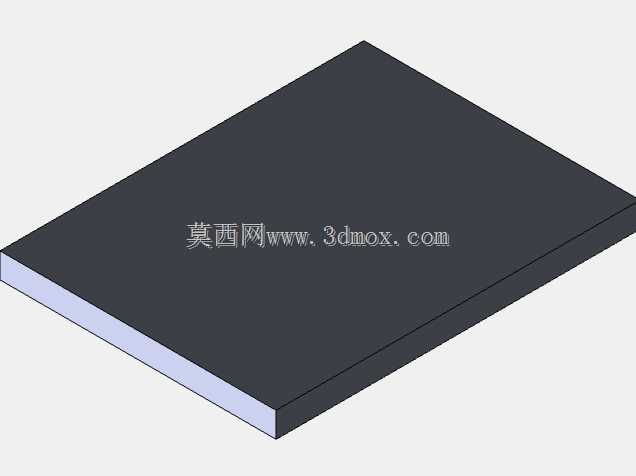

从安装边界来看，该类联轴器的轴向尺寸紧凑，不需要像十字滑块联轴器那样预留较大的轴向滑动空间，适合安装空间受限的紧凑设备布局，底座的安装孔位采用对称分布设计，可直接固定在设备的安装基板上，安装时不需要调整轴的轴向位置，仅需要保证两根轴的平行度符合要求即可，径向偏移的补偿范围根据联轴器的规格不同，通常可覆盖3mm到20mm的偏移量，完全覆盖常规平行轴偏心传动的工况需求。

在实际应用中，这类联轴器的传动效率可达98%以上，因为所有的动力传递都是通过刚性铰接结构完成，没有弹性元件的变形损耗，高速运转时的动平衡性能优异，适合转速在3000rpm以内的精密传动场景，不会像弹性套柱销联轴器那样在高速下出现弹性元件老化、变形的问题。铰接部位通常采用自润滑轴承衬套，长期运行不需要额外加注润滑脂，维护成本极低，结构本身没有易损件，只要安装时的对中精度符合要求，使用寿命可长达数万小时。

在三维建模过程中，需要重点验证连杆的运动干涉情况，模拟最大径向偏移状态下连杆的摆动角度，确认所有铰接部件在全行程运动中不会出现碰撞，销钉与连杆孔的配合公差需要按照基孔制间隙配合设定，外盘的轴孔尺寸需要根据对接轴的直径做参数化设计，方便不同轴径的选型适配。底座的厚度需要满足刚性要求，避免安装后出现受力变形，影响传动的稳定性，所有铰接位置的倒角需要按照装配工艺要求设计，避免锐边导致装配困难。

不同于常规的可移式联轴器，施密特联轴器的径向补偿是恒定偏移量补偿，不是动态的径向跳动补偿，因此在选型时需要提前测量两根轴的固定径向偏移量，选择补偿范围覆盖该偏移量的规格，不要过大选择补偿量，否则会导致整体结构尺寸不必要的增大，也不要过小选择，避免超出补偿范围导致结构卡滞。在高速应用场景下，还需要对整个联轴器组件做动平衡校正，将不平衡量控制在G6.3等级以内，避免高速运转时产生振动影响设备的整体精度。
