手动木工刨削路由器滑轨作业装置

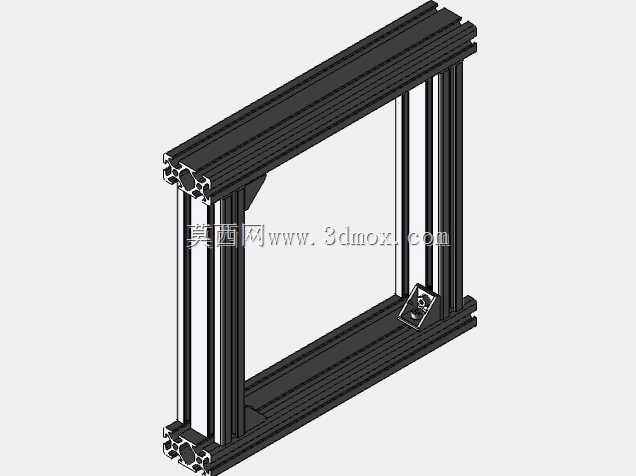

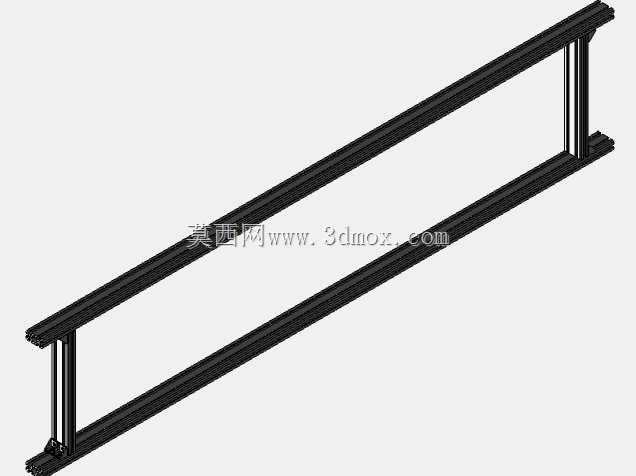

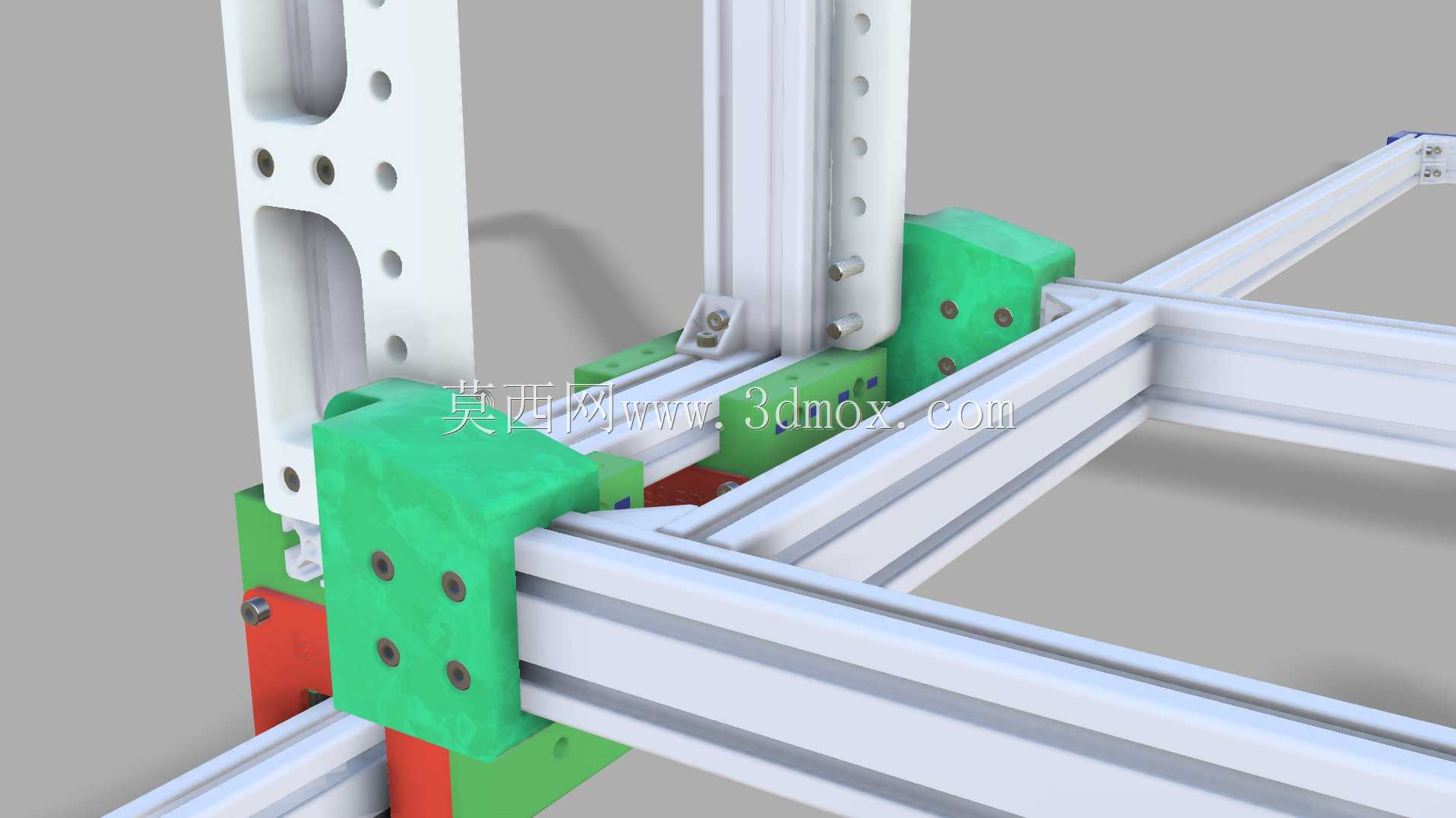

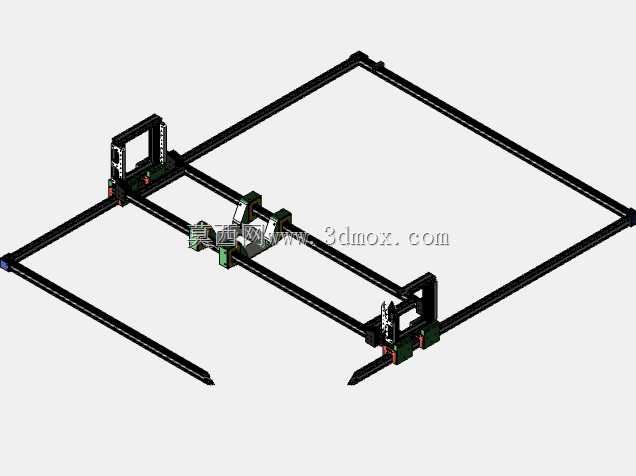

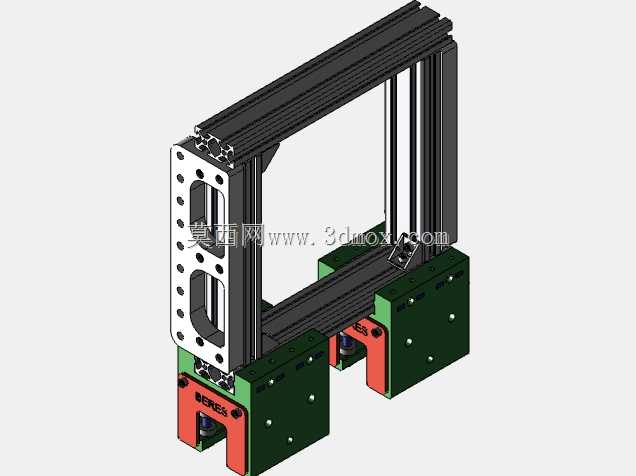

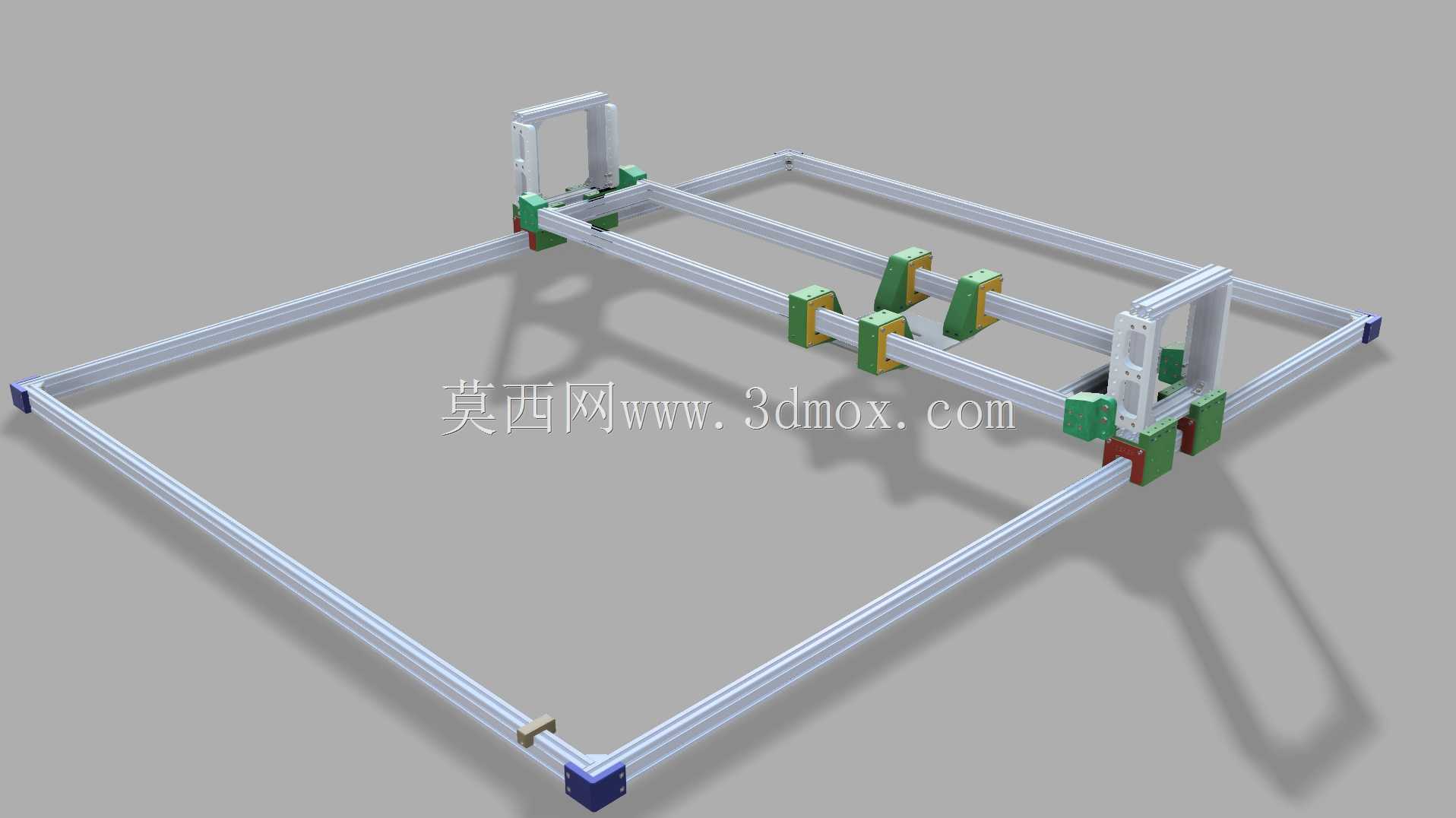

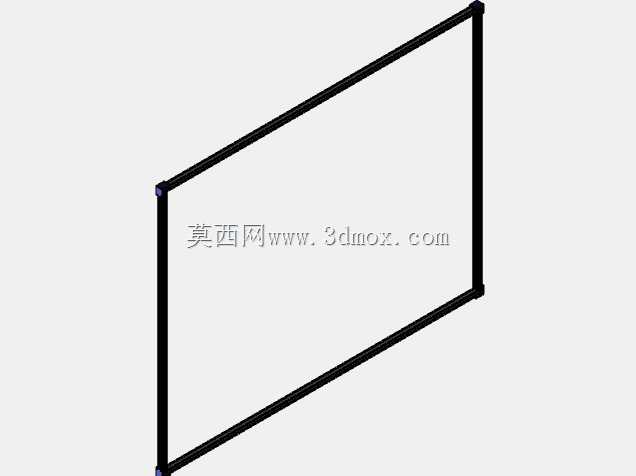

　　在小型木工加工作业场景里，大面积木质板材的平面刨平、修边作业长期存在操作痛点：手持电木铣直接作业时进给轨迹难以控制，容易出现刨削面凹凸不平、走刀偏移的问题，而大型数控龙门铣设备采购成本高、占地空间大，并不适配个体木工、小型工坊的小批量加工需求，这款手动进给的路由器滑轨装置，正是针对这类场景开发的轻量化作业辅具。装置整体采用双平行光轴导轨作为进给支撑基础，导轨框架选用标准2040铝型材拼接搭建，型材本身的槽道结构可直接实现导轨安装座的位置微调，无需额外焊接加工，组装时仅需通过标准紧固件完成框架锁附，整体机架的安装边界可根据常用加工板材的尺寸做适配调整，常规配置下可覆盖200x200毫米范围内的有机玻璃观察板安装，作业时可透过透明板清晰观察刀具与工件的接触状态，避免盲操导致的刨削过深、走刀错位问题。

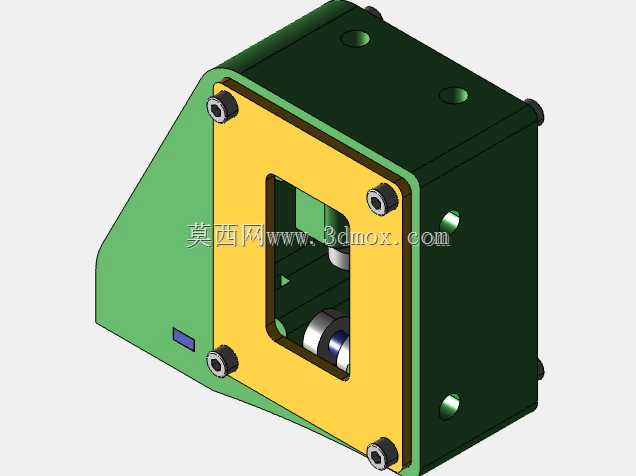

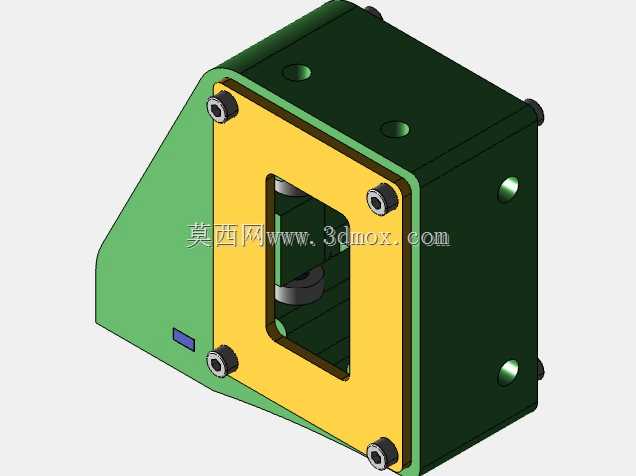

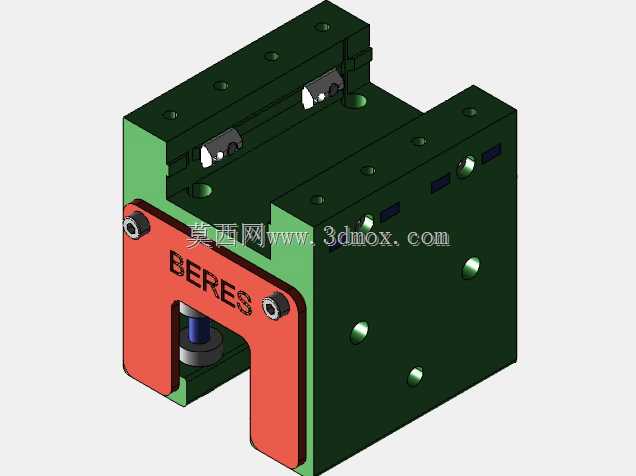

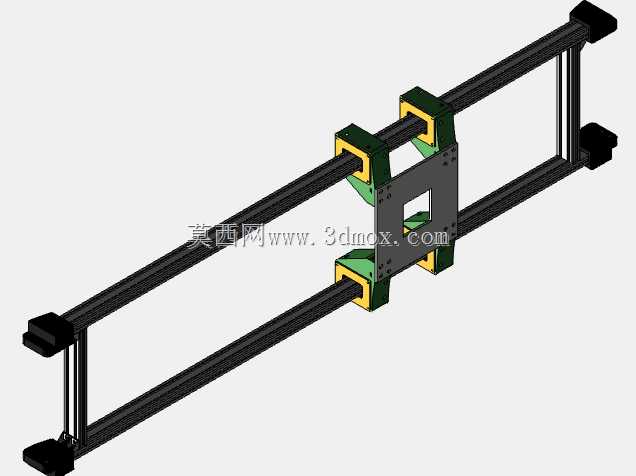

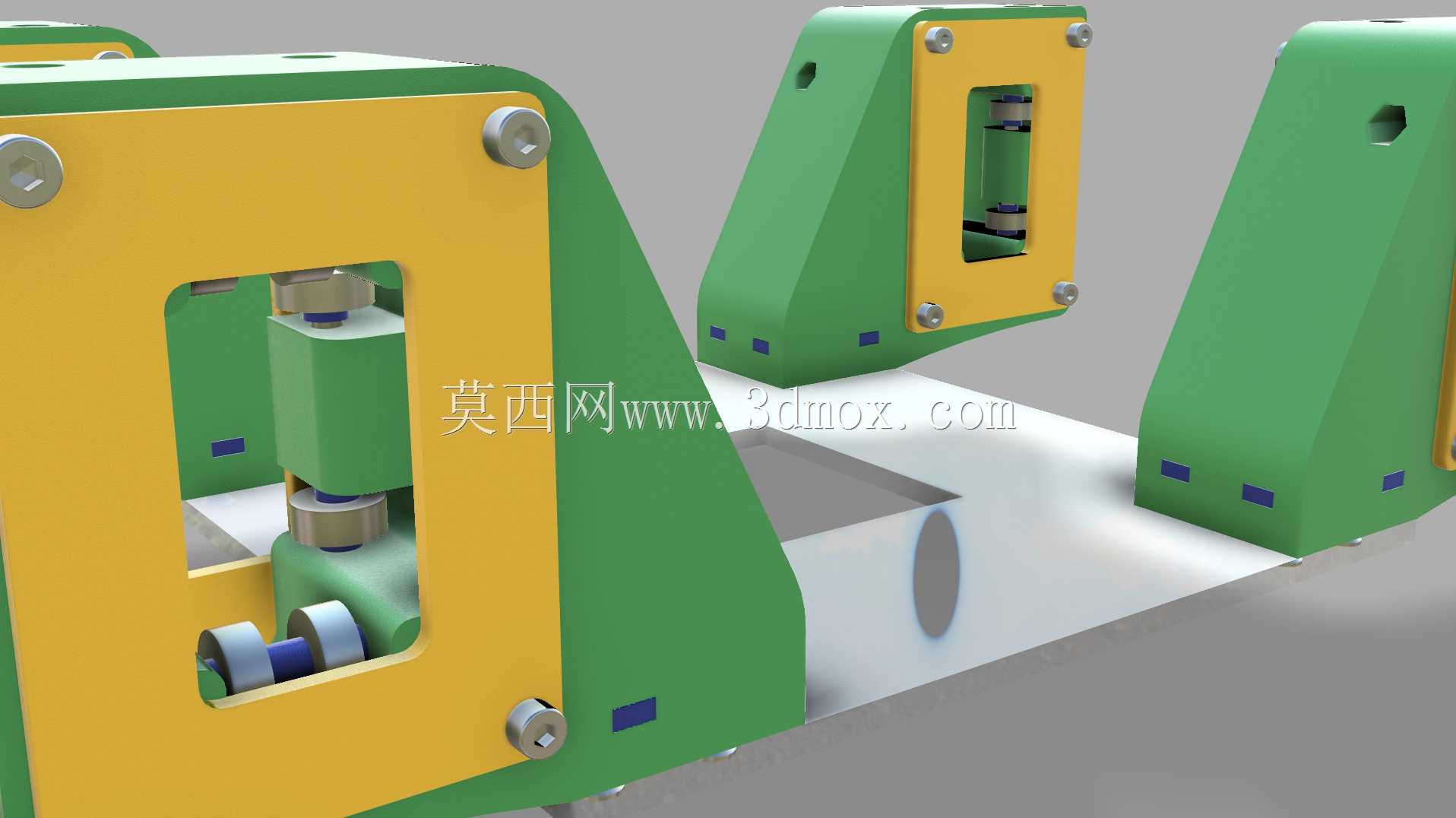

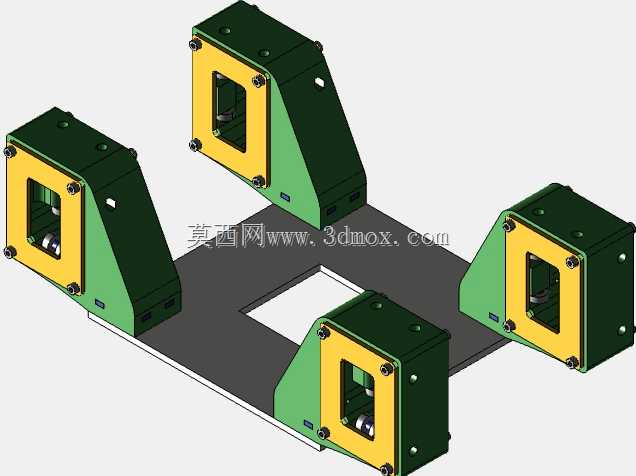

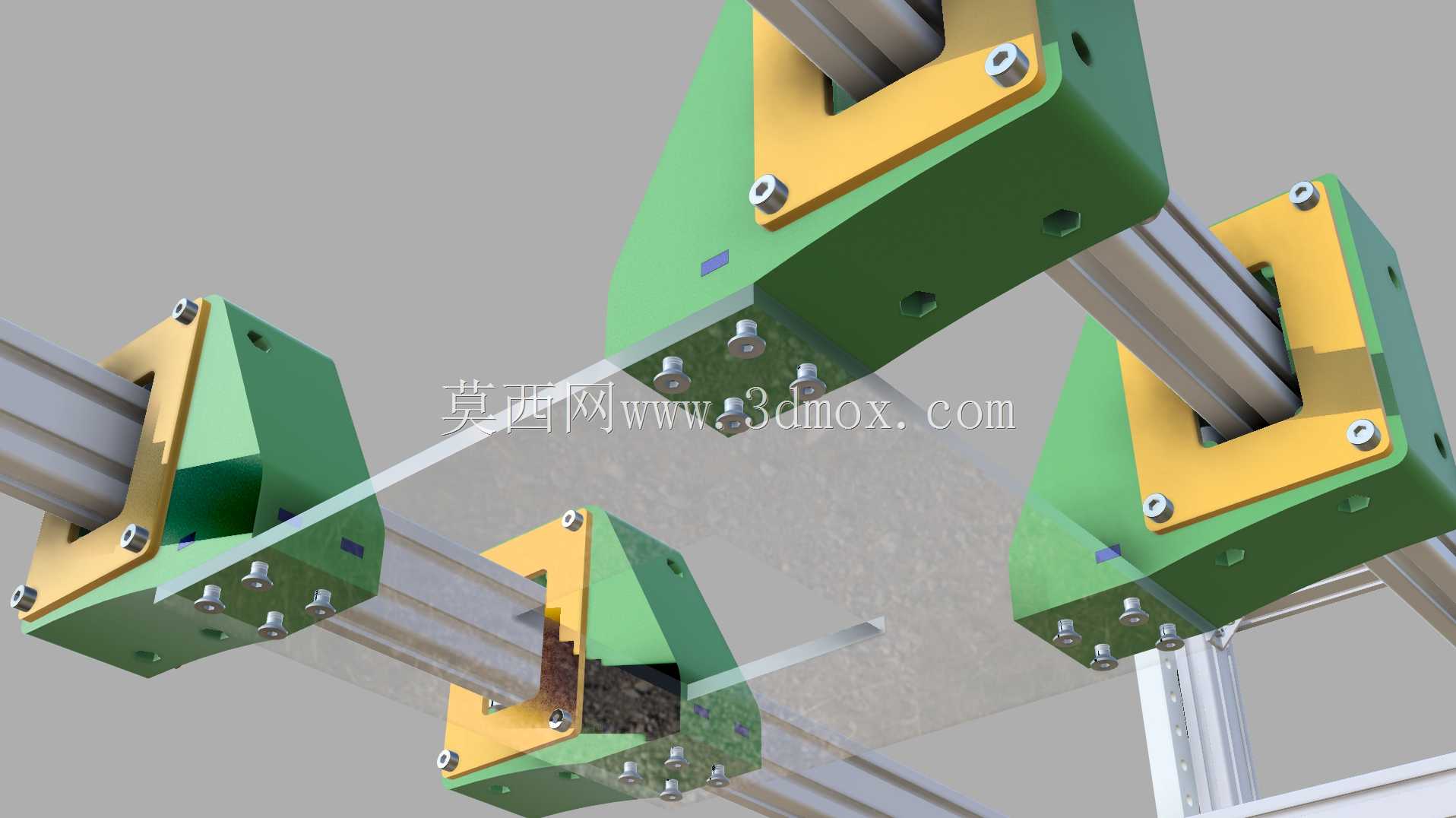

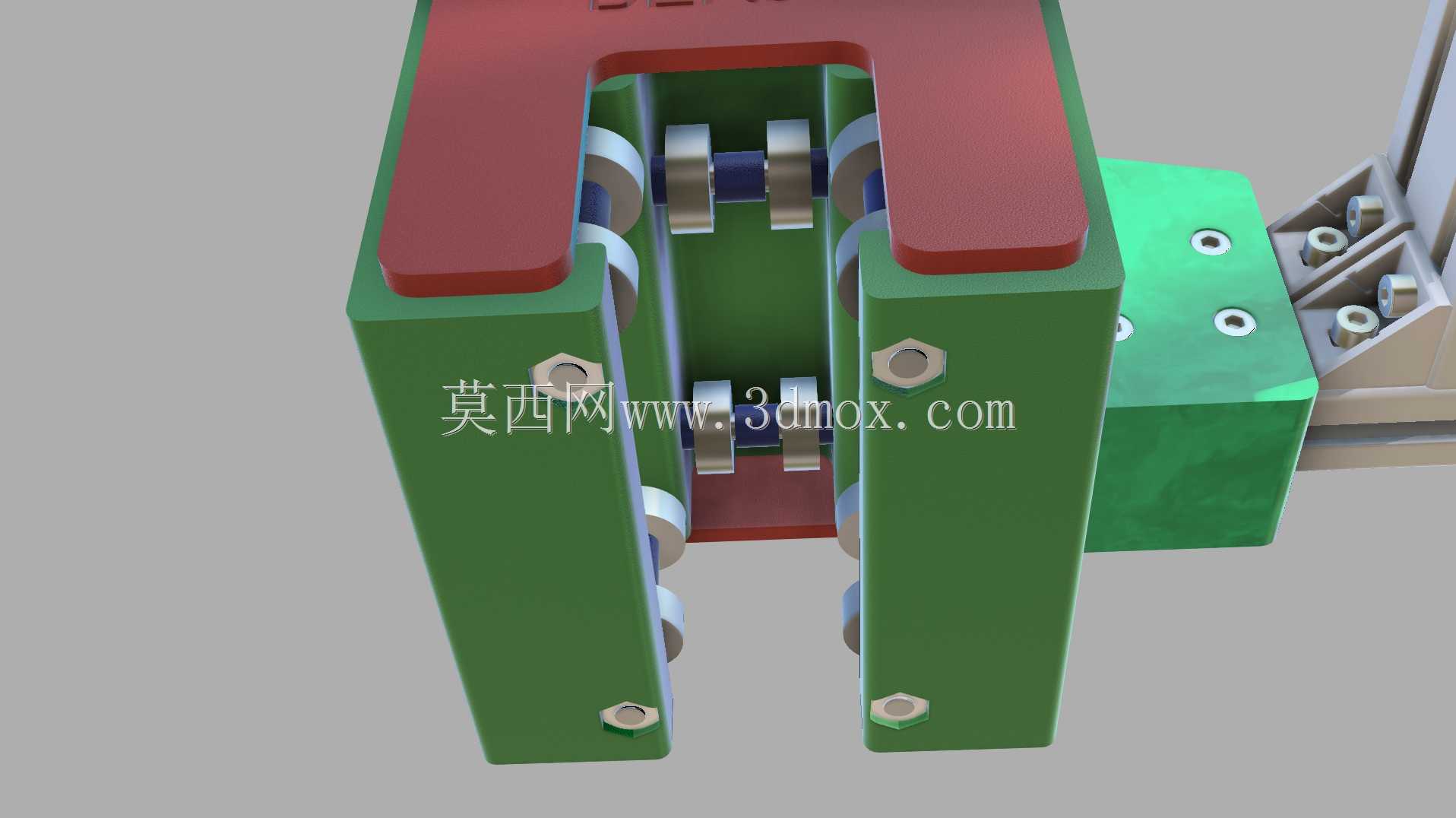

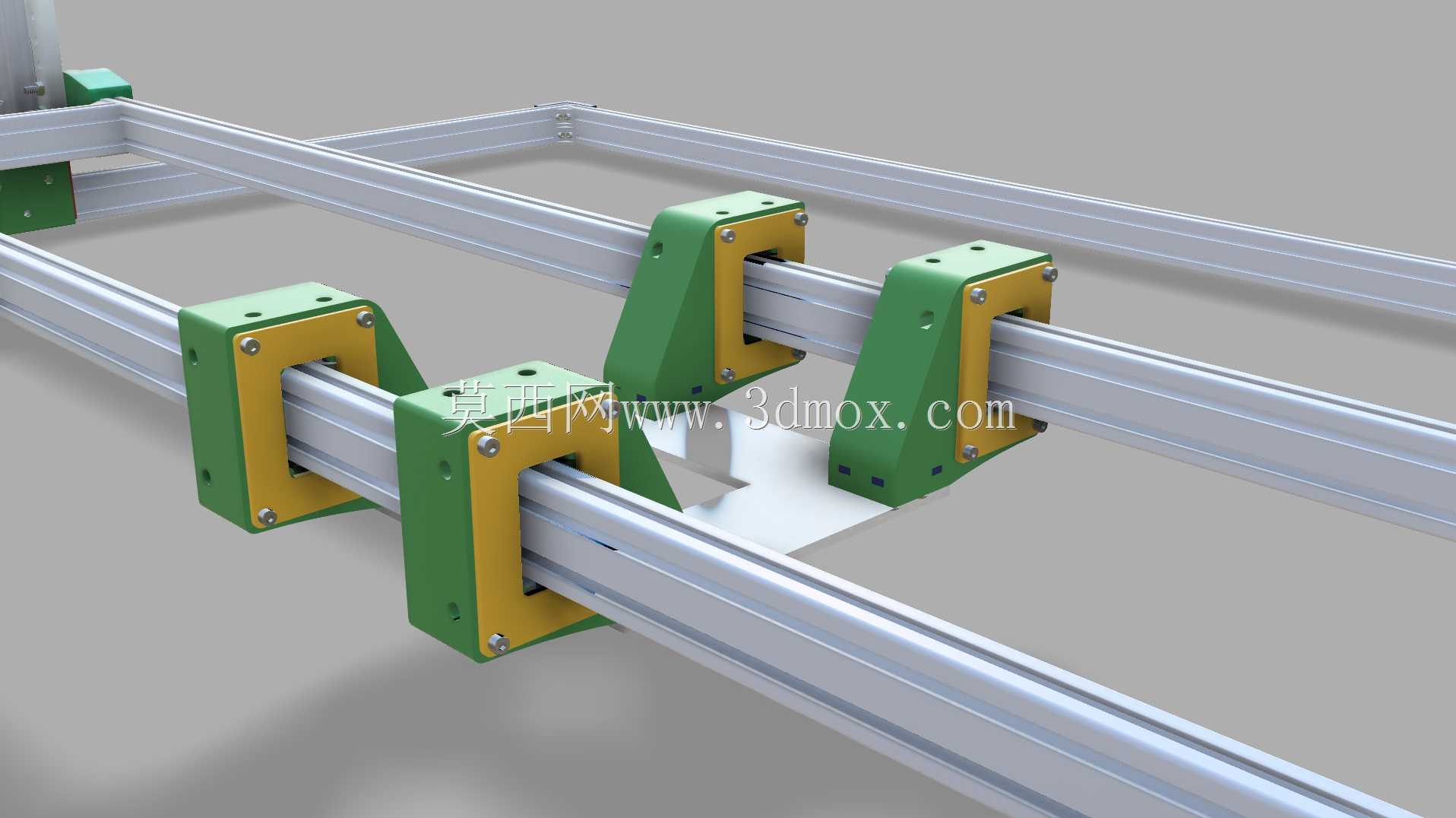

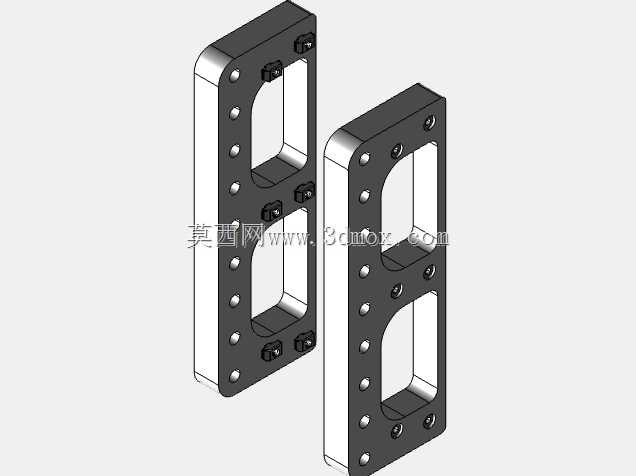

　　滑动座部分采用分体式结构设计，与导轨接触的位置配置了多组直线轴承，单根导轨上配置4组13毫米内径的直线轴承，双侧导轨共配置8组轴承支撑，可保证滑动座在X、Y轴方向进给时无卡顿、无横向窜动，手动推动时的进给阻力均匀，不会出现走刀忽快忽慢导致的刨削面刀痕不均问题。路由器安装位设计为可定制的钻孔模板结构，可根据不同型号的插入式路由器本体安装孔位做对应钻孔适配，安装板与滑动座之间设置了Z轴增量调节机构，转动调节旋钮即可精确控制刀具伸出安装板的长度，也就是刨削深度，最小调节精度可满足0.1毫米级的深度控制需求，调节到位后通过锁附旋钮固定位置，避免作业过程中深度偏移。

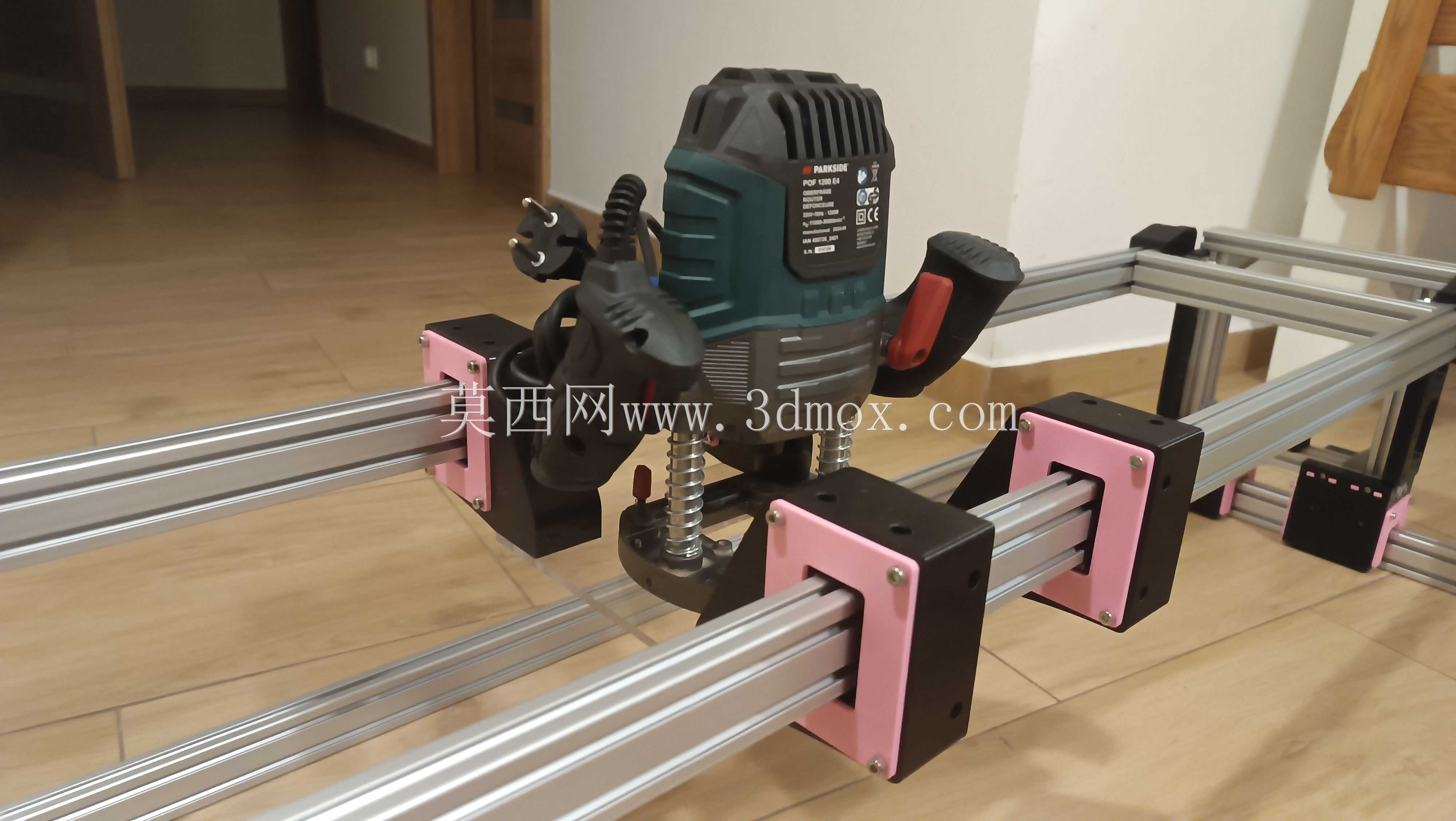

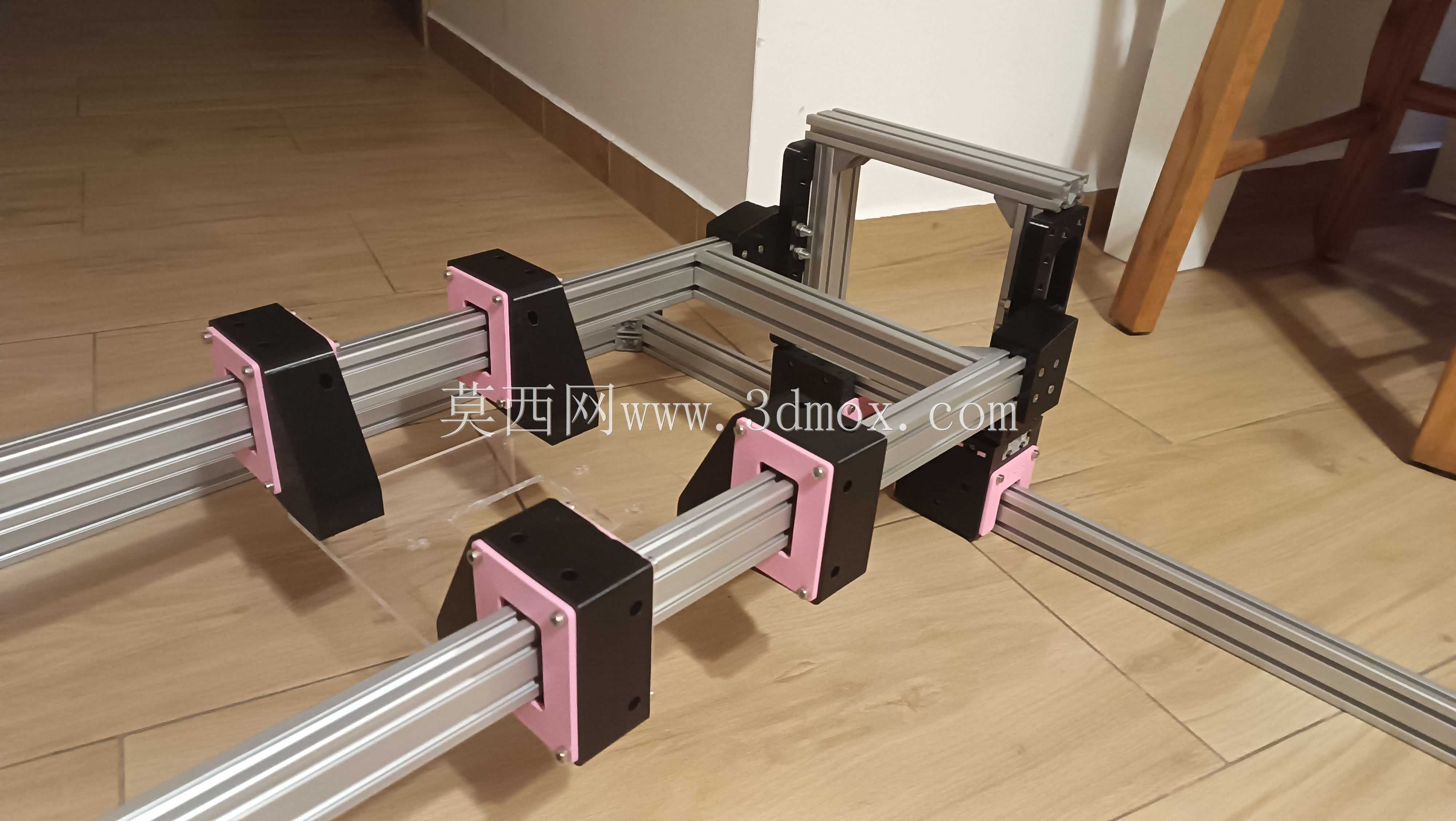

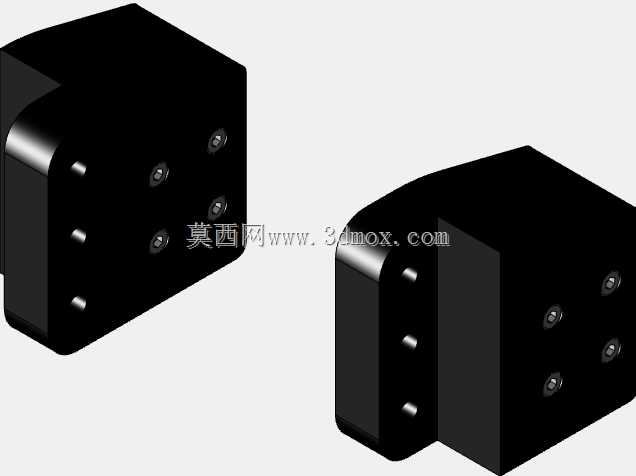

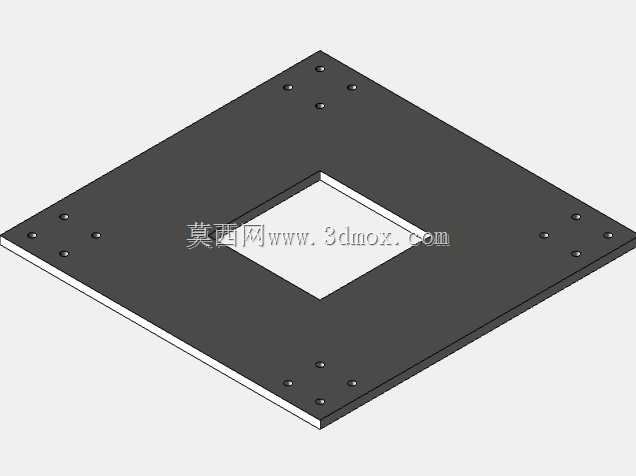

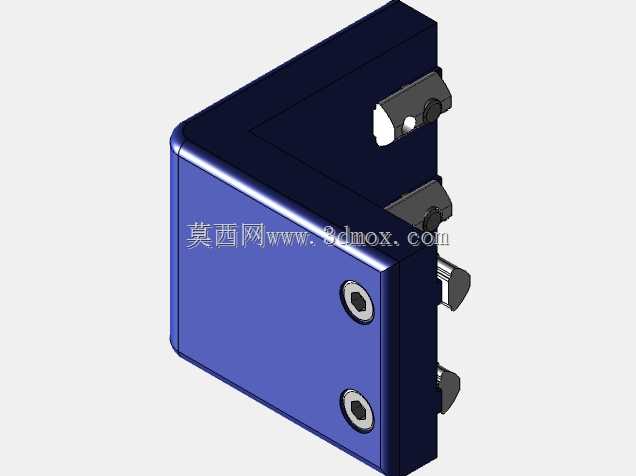

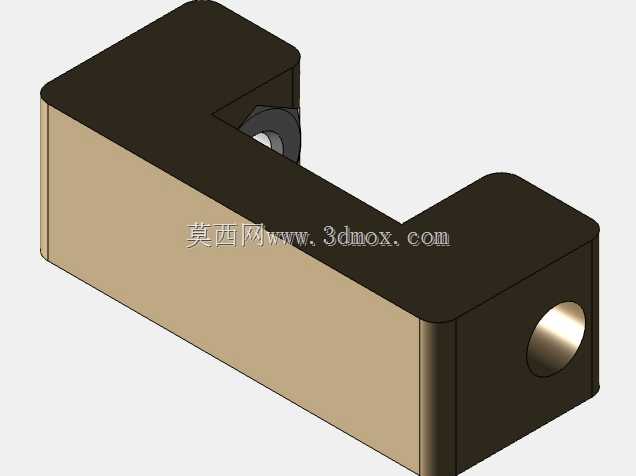

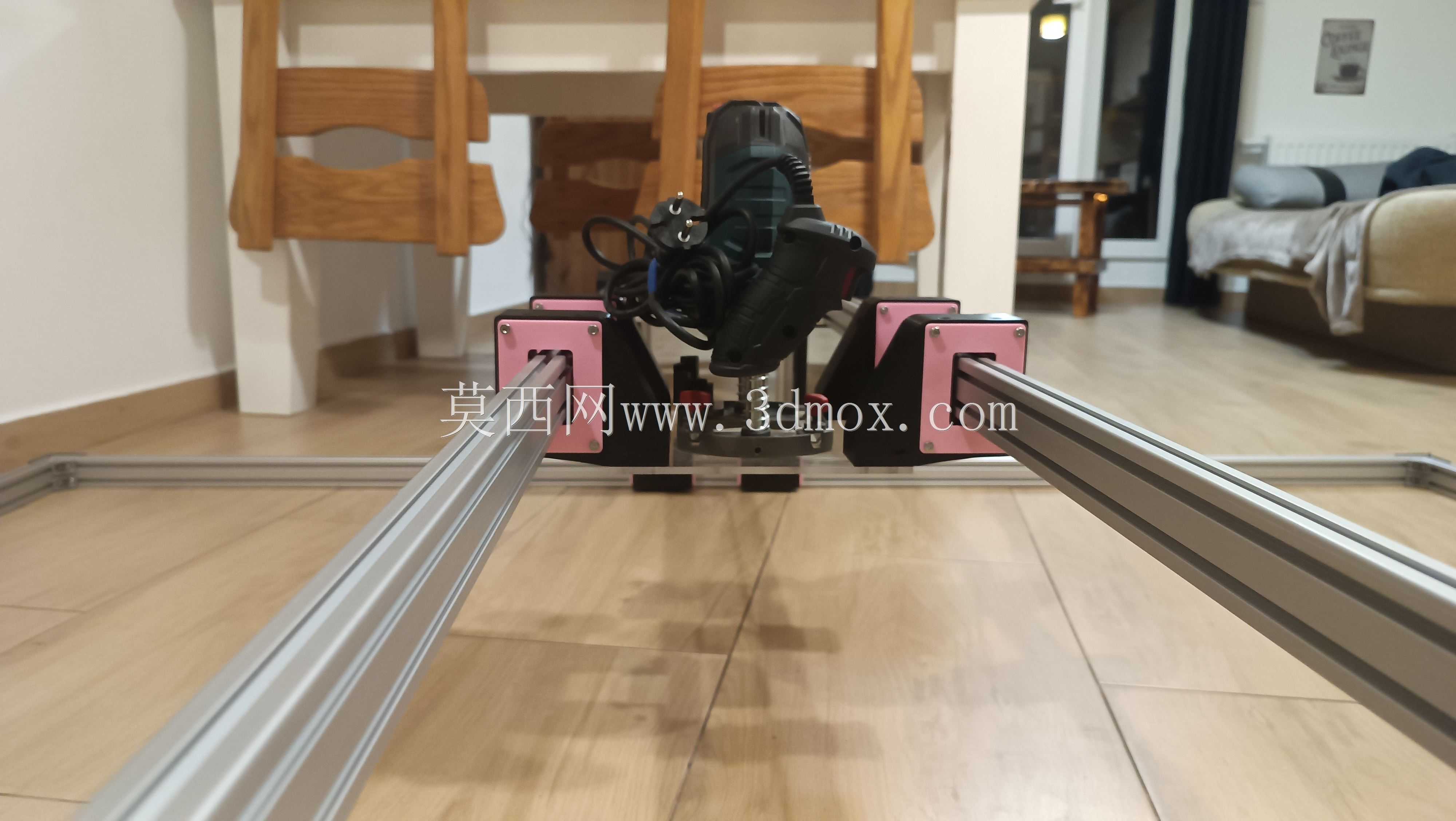

　　装置的3D打印结构件均采用无支撑打印设计，打印时无需添加额外支撑结构，打印完成后仅需去除少量毛边即可直接装配，打印件与铝型材、光轴的配合位置预留了标准装配公差，组装时无需二次锉修即可完成配合。作业时，将待加工的木质板材固定在机架下方的工作台面上，调整好路由器的刨削深度后，启动路由器，手动推动滑动座沿X轴方向完成单道次刨削，再沿Y轴方向平移一个刀径的距离后进行下一道次刨削，即可完成大面积板材的平面刨平作业，相比手持直接作业，刨削后的平面平面度可控制在0.2毫米每平方米范围内，完全满足家具制作、木模加工的平面度要求。装置的导轨安装座采用粉色工程塑料打印件与黑色金属压块组合的结构，压块可将光轴牢牢锁附在铝型材框架上，长期使用后若出现导轨磨损松动，仅需松开压块螺丝重新调整光轴张紧度即可恢复精度，无需整体更换部件。有机玻璃观察板通过四周的紧固件固定在滑动座下方，距离工件表面预留5毫米的安全间隙，既可以阻挡刨削过程中产生的木屑飞溅，又不会与工件表面产生刮擦，作业过程中可全程观察刀具的切削轨迹，及时调整进给速度，避免刀具过载烧损。

　　这款装置没有配置复杂的数控驱动系统，完全依靠手动操作实现进给，整体结构简单，维护成本极低，所有零部件均为市场上容易采购的标准件，适合小型木工工坊、DIY爱好者自行组装使用，可完成木质板材平面刨平、开槽、修边等多种加工作业，相比大型专用木工刨床，其占地空间仅为0.5平方米左右，闲置时可拆解存放，不会占用过多工坊空间。在实际使用过程中，需要注意根据不同的木材硬度调整进给速度，硬木加工时进给速度适当放缓，软木加工时可适当提高进给速度，Z轴深度调节时单次进刀量不超过1毫米，多次走刀完成大余量刨削，可有效延长刀具使用寿命，保证刨削面的光滑度。
