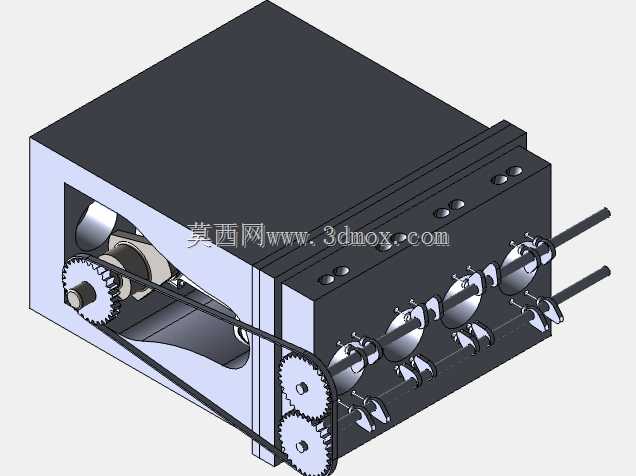

这套直列四缸动力装置的三维结构,完整还原了往复式内燃机的核心传动逻辑,从前端轮系到缸体布局再到配气侧的执行件,每一处配合关系都按照实际量产机型的装配边界做了还原,没有做过度简化的示意处理。在实际工业应用场景中,这类直列四缸结构是小排量乘用车、小型工程机械、固定式发电机组最常用的动力构型,相比三缸机型运转平顺性更优,相比六缸机型整体体积更紧凑,对安装舱位的空间占用更友好,能适配多数民用动力设备的布局要求。从结构功能来看,模型完整呈现了曲柄连杆机构、正时齿轮传动组、气门驱动组件、前端带轮传动的配合关系:曲轴输出端的齿轮组通过同步带连接凸轮轴端的从动齿轮,保证气门开闭时序与活塞上下止点位置严格匹配,避免进排气相位偏差导致的动力损失甚至气门撞活塞故障;四个气缸沿缸体直列排布,相邻气缸的曲柄销错开180度,能够平衡一阶往复惯性力,降低整机运转时的振动幅值,减少对配套设备机架的抗振设计要求。设计思路上,这套建模优先保证了装配干涉的校验逻辑,缸体侧壁的螺栓孔位、齿轮啮合的侧隙预留、传动带的张紧行程空间都做了对应约束:缸体上的安装螺栓孔采用均匀排布方式,既保证缸盖与缸体结合面的压紧力均匀分布,避免密封失效导致的漏气漏油问题,也给装配工序预留了足够的扳手操作空间;正时齿轮组的中心距严格按照带轮节圆直径计算,张紧轮的安装位置预留了5-8mm的调整行程,方便后期维护时更换传动带无需拆解整个前端盖。
外形尺寸与安装边界方面,整个动力单元采用长方体式的主体布局,进气侧与排气侧分别布置在缸体两侧,外接附件的安装面都做了凸台设计,保证附件安装后不会超出整机的最大外轮廓边界,方便设备厂商在做整机布局时直接划定安装舱位的尺寸范围,不需要额外预留突出部件的避让空间;缸体底部的安装支脚采用四点式固定结构,固定孔的位置间距参考了主流同排量机型的安装尺寸,能够直接适配多数现有设备的机架安装位,减少配套厂商的二次改造成本。
从结构细节来看,模型里的活塞裙部做了适配缸壁的导向结构,活塞销的卡环槽位置清晰可见,连杆大头的分体式结构也做了还原,能够直观展示曲柄连杆机构的运动传递路径:活塞承受燃烧膨胀的压力通过活塞销传递给连杆,连杆将直线往复运动转化为曲轴的旋转运动,最终通过前端的输出带轮将动力传递给外接负载。配气侧的气门组件沿缸盖纵向排布,每个气缸对应两个进排气门,凸轮轴的凸轮型线位置与对应气缸的工作行程匹配,能够准确模拟四冲程发动机进气、压缩、做功、排气四个行程的气门动作逻辑。
齿轮传动部分的轮齿参数按照标准渐开线圆柱齿轮建模,啮合位置的齿侧间隙控制在合理范围,既不会因为间隙过大导致传动冲击噪音,也不会因为间隙过小出现运转卡滞的问题;传动带的模型采用实体建模,带体与带轮的齿槽完全贴合,能够直观展示同步传动的动力传递路径,避免出现打滑导致的相位偏差。对于结构设计从业者来说,这套模型可以直接作为直列四缸动力单元的构型参考,在做配套设备的动力舱布局时,可以直接参考模型的外轮廓尺寸划定安装空间,核对各个外接接口的位置是否与设备的管线布局匹配;对于三维建模学习者来说,这套模型完整展示了复杂装配体的层级配合关系,从单个零件的特征建模到总装的约束添加,都能对应到实际机械设计的流程逻辑,帮助理解往复式内燃机的工作原理与结构设计要点。在实际选型参考中,这类直列四缸结构的动力输出特性偏向中低转速大扭矩,非常适合需要稳定动力输出的固定式设备或者小型移动设备,紧凑的结构也让它的维护便利性更好,日常检查正时机构、更换传动带时不需要拆解过多的周边附件,降低了后期维护的时间成本。
