全自动2D数控线材折弯成型设备结构设计

在五金线材加工、汽配零部件生产、日用五金制品制造的车间场景里，线材折弯工序长期存在精度波动大、人工送料对位偏差、多工序周转效率低的痛点，这款全自动2D线材折弯设备的结构设计，正是针对小直径金属线材的批量定制成型需求开发，可覆盖铁线、钢线、铜包钢线等多种常用线材的2D轮廓加工，从送料、校直、折弯到定长裁切全流程无需人工干预，适配从五金挂具、弹簧卡箍、汽配线材支架到工艺品铁艺构件的多品类生产场景。

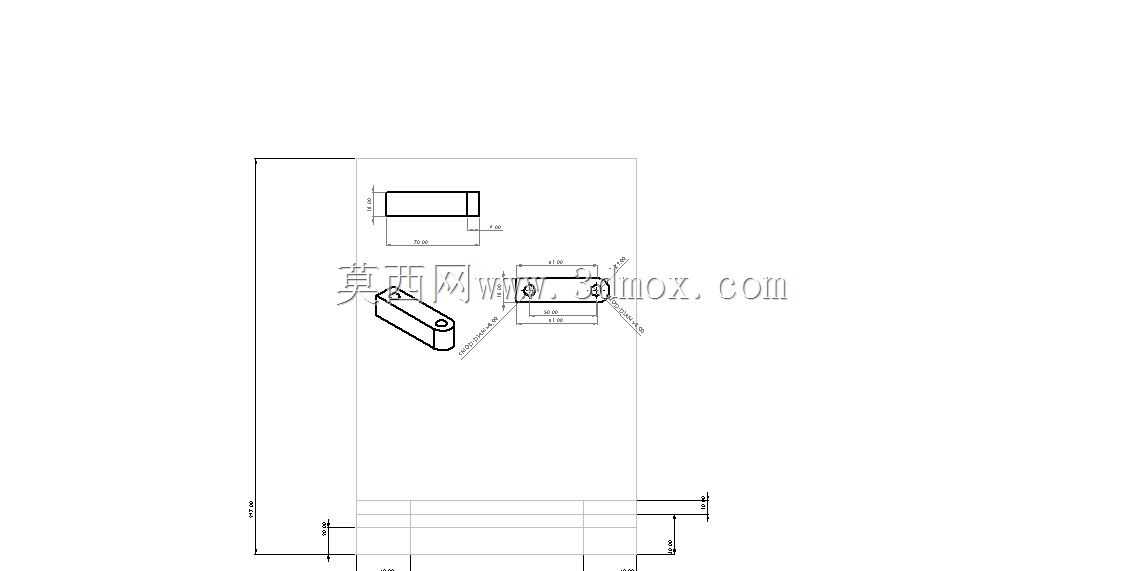

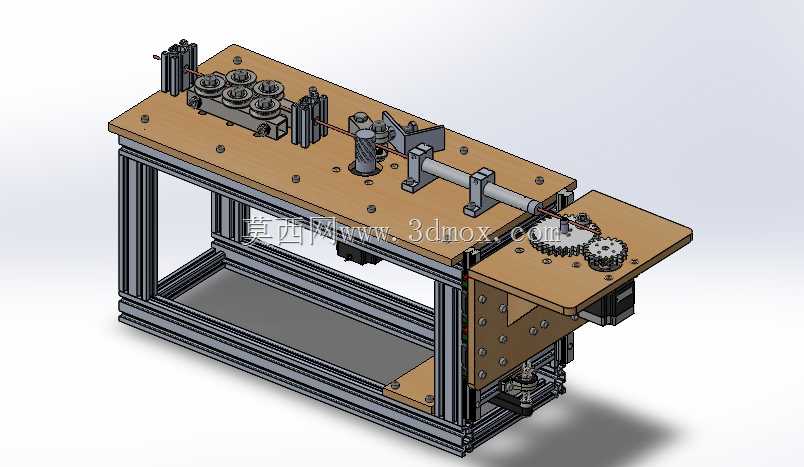

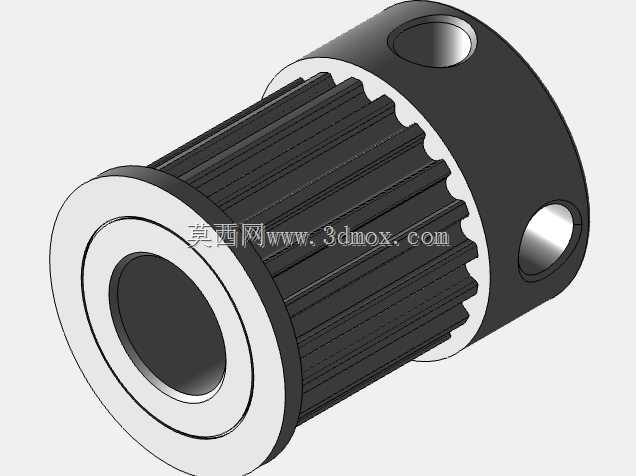

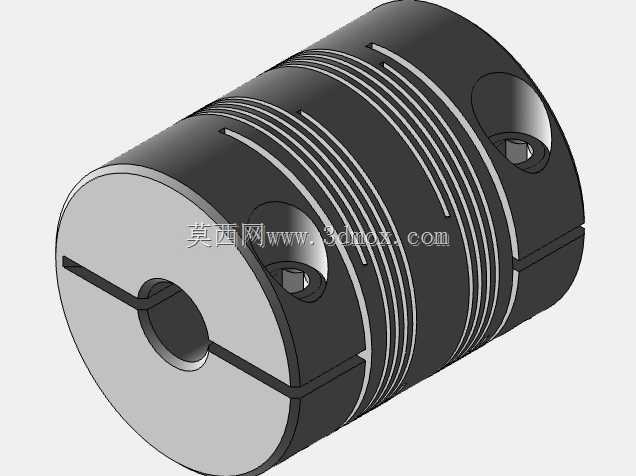

从功能实现逻辑来看，整套设备的结构布局围绕线材走料路径做线性排布，进线端首先设置多组交错排布的校直轮组，通过上下、左右两个维度的滚轮压合，消除成卷线材自带的内应力与盘卷弯曲弧度，保证进入折弯工位的线材直线度公差控制在每米0.1mm以内，避免因线材本身形变导致的折弯尺寸偏差。送料机构采用伺服驱动的夹持轮结构，配合编码器实时反馈送料长度，可根据预设的折弯轮廓参数，精准控制每一段线材的送进距离，送料精度可达±0.05mm，适配不同线径的加工需求时，仅需调整夹持轮的压合间隙即可快速切换，无需更换整套工装。

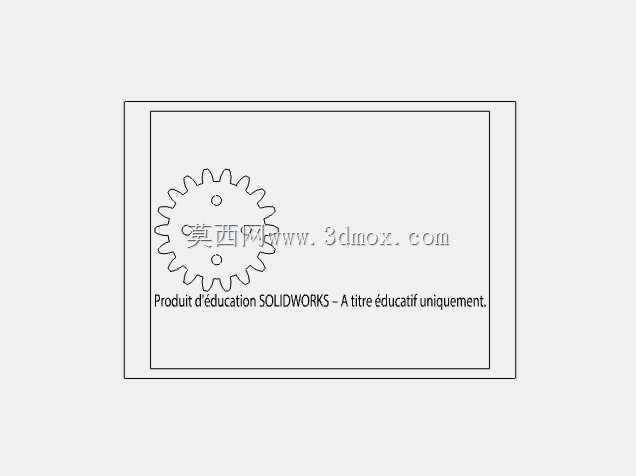

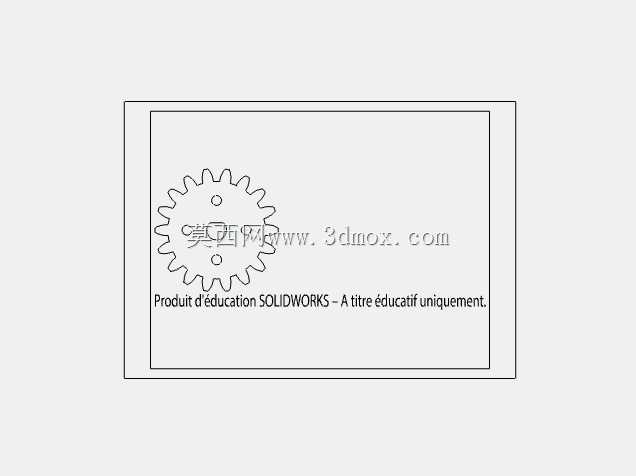

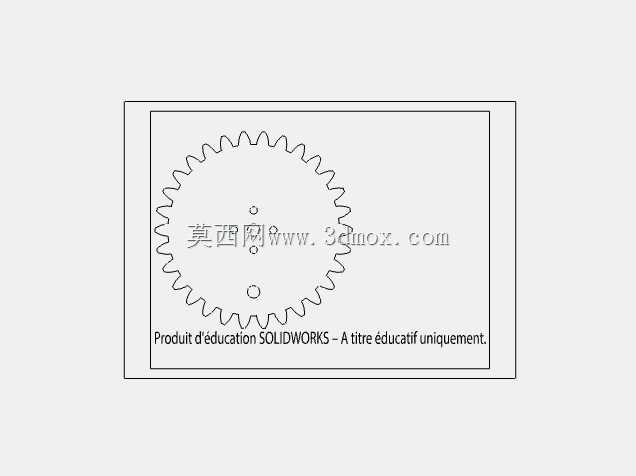

折弯工位是整套设备的核心执行单元，设计上采用可旋转的折弯模头配合可伸缩的定位挡块结构，模头可根据折弯角度需求做0-180度的精准回转，配合挡块的限位作用，可实现不同半径、不同角度的折弯成型，对于复杂的多段折弯轮廓，控制系统可按照预设的坐标点位，依次完成送料、折弯、转向的动作循环，无需中途人工调整工件位置。裁切机构设置在折弯工位的出线侧，采用液压驱动的平切刀结构，当整段线材的所有折弯工序完成后，裁刀动作将成型工件从原料线材上切断，切口平整无毛刺，可减少后续的打磨工序工作量。

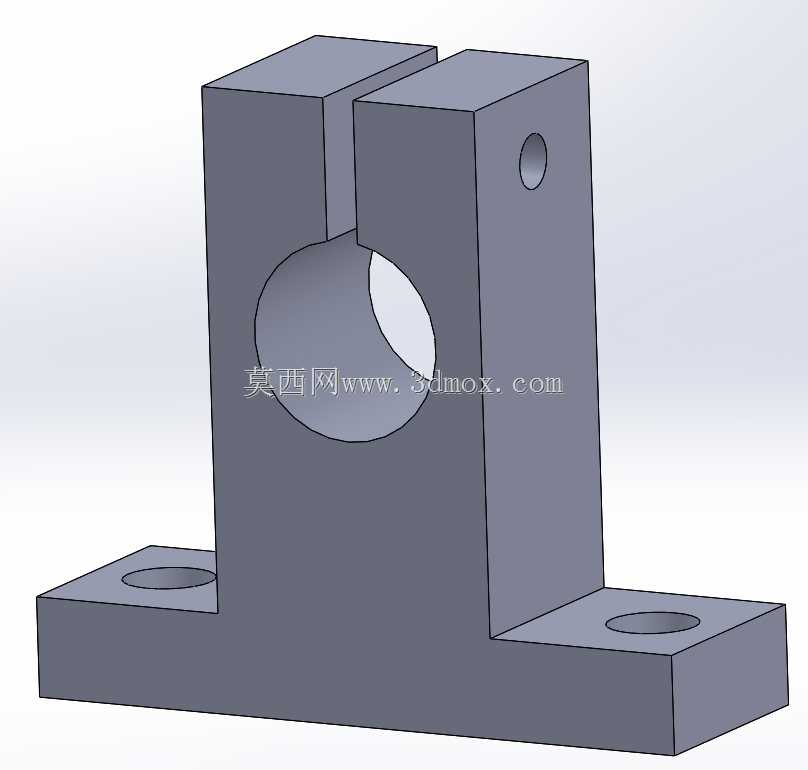

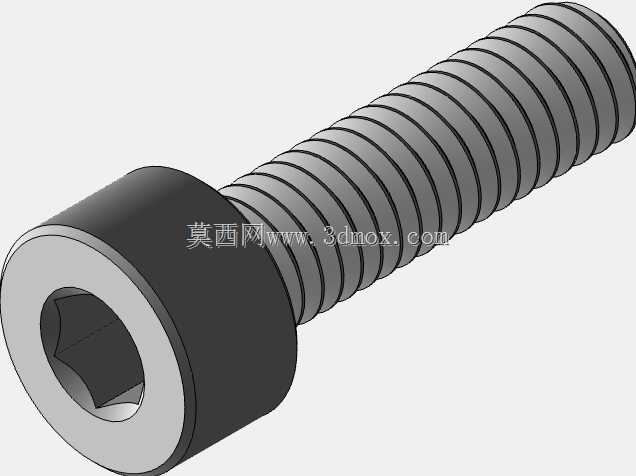

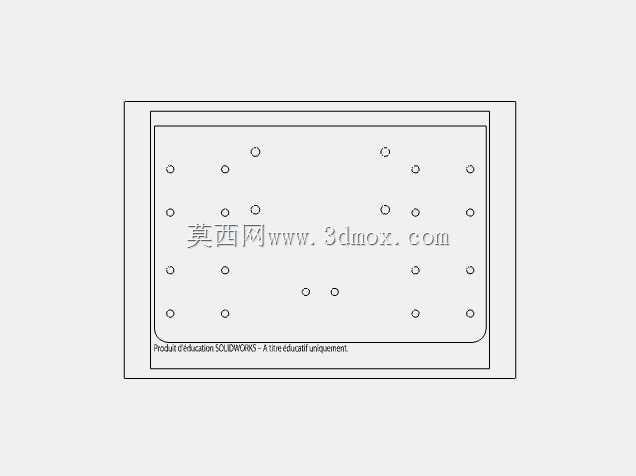

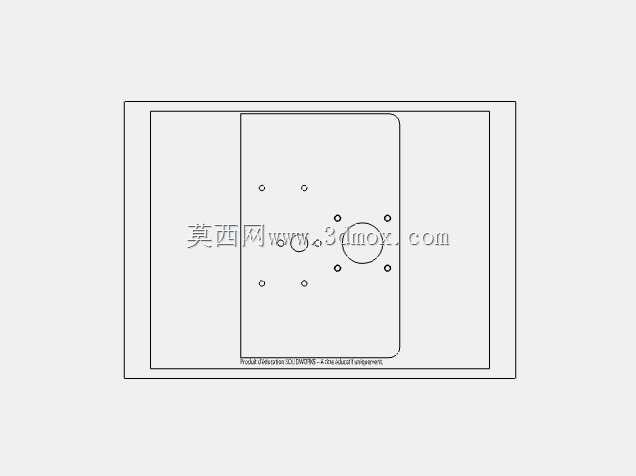

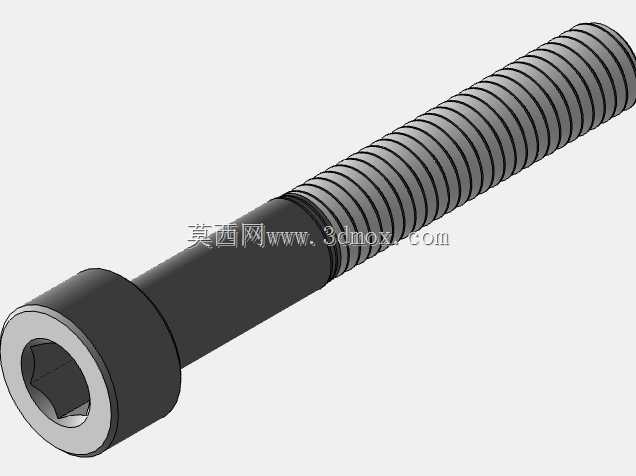

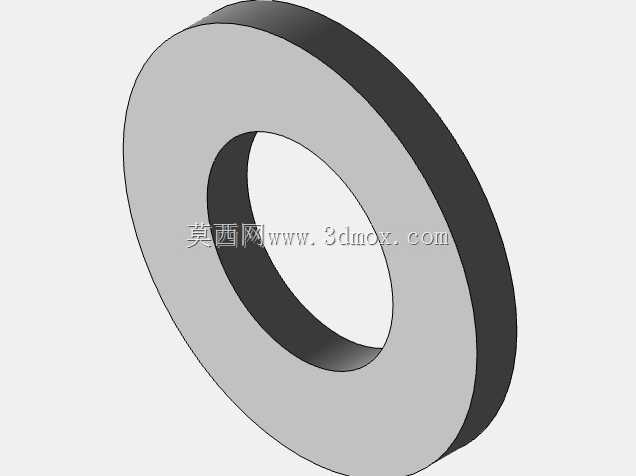

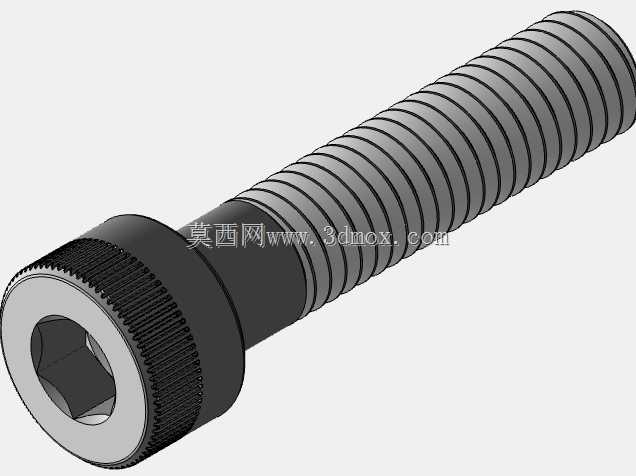

整套设备的结构框架采用方管焊接成型后做时效处理，消除焊接内应力避免长期使用出现框架形变，所有运动部件的安装基准面都经过铣削加工，保证各工位的同轴度与平行度要求。安装边界上，设备整体采用卧式布局，进线端预留1.2米的原料架安装空间，用于放置成卷的线材原料，设备主体的操作面高度设置为850mm，符合车间操作人员的站立作业人机工程要求，电控柜集成在设备侧方，整体占地面积控制在2.8米长、1.2米宽的范围内，可适配多数中小型五金加工车间的设备排布需求，无需做特殊的地基处理，放置在硬化的车间地面上调整水平即可投入使用。

设计过程中针对线材加工过程中常见的回弹问题做了结构补偿设计，折弯模头的回转角度可根据不同材质、不同线径的线材回弹系数做参数化调整，在三维建模阶段就对不同线径的折弯受力做了模拟验证，确保模头的结构强度可承受最大6mm线径钢材的折弯力矩，不会出现模头形变导致的角度偏差。走料路径上所有与线材接触的滚轮、模头、挡块部位都采用硬质合金镶件结构，耐磨性能优异，长期使用不会出现沟槽磨损导致的线材表面刮伤，镶件可单独拆卸更换，降低设备的后期维护成本。

不同于传统的半自动折弯设备需要人工逐段对位折弯，这款设备的结构设计将送料、校直、折弯、裁切的动作做了集成化设计，所有运动轴都采用独立伺服驱动，动作配合的响应速度快，单段折弯的动作周期可控制在0.8秒以内，针对简单轮廓的线材工件，单班产能可达3000件以上，相比人工折弯的生产效率提升4倍以上，同时成型工件的尺寸一致性好，可避免人工操作带来的尺寸波动，降低后续工序的装配适配难度。在安全防护设计上，设备的运动工位外侧设置有透明亚克力防护挡板，既可以观察设备的运行状态，也可以避免折弯过程中可能出现的线材弹出风险，操作面板设置在设备前部的伸手可及位置，设置有急停按钮与安全联锁开关，当防护挡板被打开时设备会自动暂停运行，避免安全事故的发生。
