手动式薄板剪切加工设备结构设计

在小型钣金加工门店、五金维修作坊、职业院校实训车间这类场景里，大型数控剪板机往往受限于场地、投入成本、加工批量等因素难以适配，手动式薄板剪切设备的需求始终存在。这套剪切设备的设计核心就是面向1.5mm厚度以内的冷轧钢板、1mm厚度以内的铝板及铜板等常规薄金属板材的定长裁切作业，不需要外接电源气源，依靠纯机械结构传递人力即可完成剪切动作，非常适合小批量、多规格的薄板下料工序。

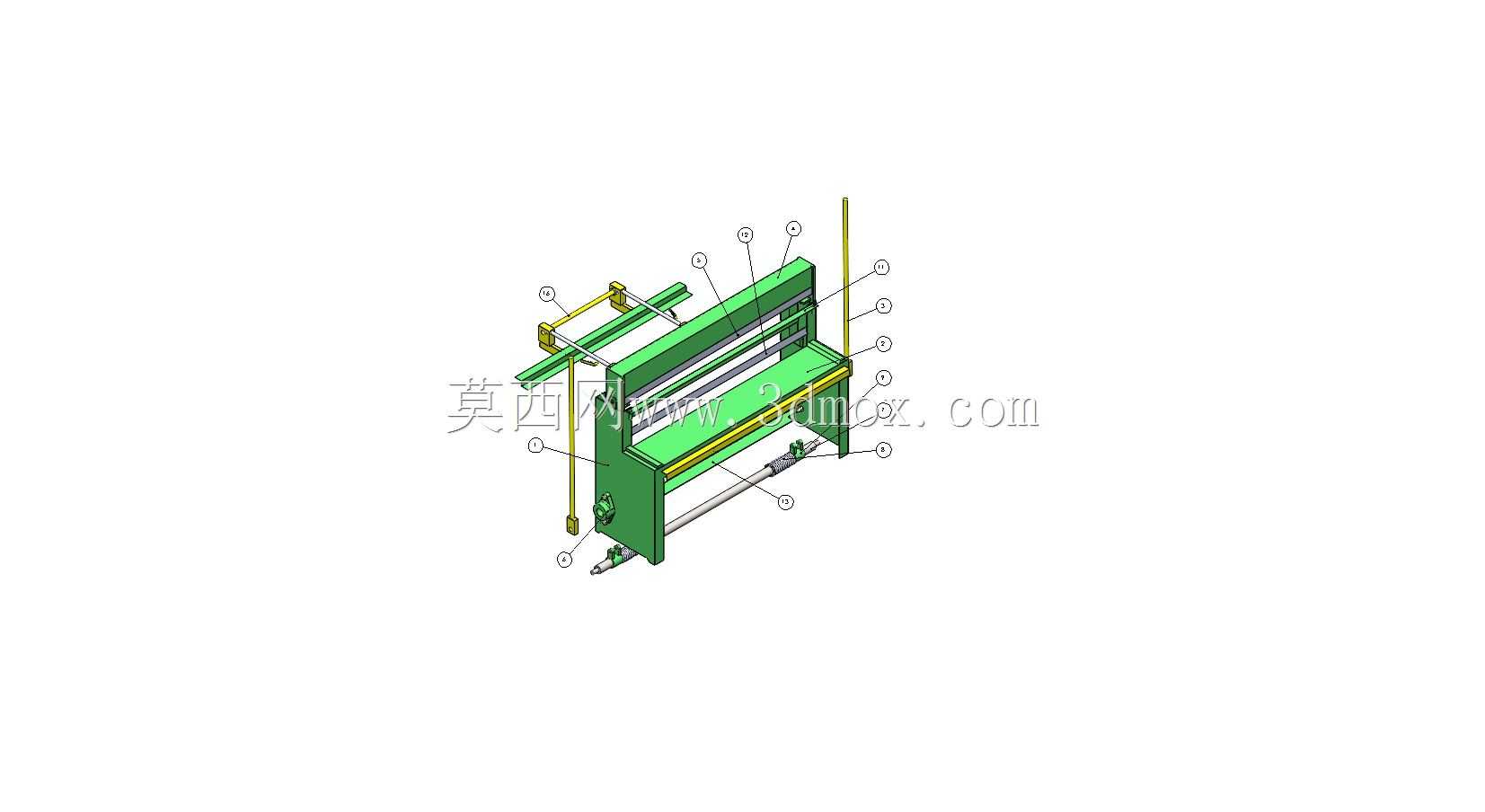

从结构布局来看，设备采用立式框架结构，整体安装边界控制在宽度1200mm、深度600mm、高度1500mm的范围内，底部设置四个可调支撑脚，不需要做专门的设备基础，普通水泥地面调平后即可投入使用，占地面积不足1平方米，对于空间紧张的小型加工场所十分友好。框架主体采用矩形钢管焊接成型，焊接后做整体去应力处理，避免长期受力出现框架变形导致剪切间隙不均、切口毛刺超差的问题。

剪切执行部分采用上动式斜刃剪结构，上刀架沿两侧的垂直导轨做上下直线运动，相比下动式结构，操作人员送料时的视野更好，能够清晰对准板材上的划线标记，裁切定位精度更高。上刀刃设计有1.5°的剪切斜角，相比平刃剪切能够大幅降低剪切时需要的操作力，人力操作时不需要施加过大的力即可完成裁切，同时斜刃剪切的切口变形量更小，板材裁切后不会出现明显的翘曲变形，减少后续校平的工序量。刀刃采用合金工具钢材质，整体淬火处理后硬度达到HRC55-58，刃口做精磨处理，正常使用情况下刃磨周期可以达到3000次以上的剪切作业。

动力传递部分采用杠杆增力结构搭配长操作手柄，操作手柄的力臂长度经过优化设计，在手柄端部施加15kg的操作力时，刀刃处即可产生足够的剪切力完成额定厚度板材的裁切，普通成年操作人员可以轻松完成连续作业，不会出现操作强度过高的问题。手柄与上刀架之间采用铰接连接，设置有复位弹簧，完成一次剪切动作后，松开手柄上刀架会自动回到上限位位置，不需要操作人员手动抬升刀架，提升连续作业的效率。设备后侧配置有可调节的定位挡板，挡板通过导轨与机架连接，调整范围在0-500mm之间，挡板上设置有刻度标识，调整到对应尺寸后锁紧手柄即可固定位置，批量裁切相同尺寸的板材时不需要逐件划线定位，能够大幅提升批量下料的效率。

压料机构是这类手动剪切设备容易被忽略的设计点，这套结构在刀架前方设置了一排弹性压料脚，压料脚的下端面粘贴有橡胶防滑垫，刀架下行过程中，压料脚会先于刀刃接触板材表面，将待剪切位置附近的板材牢牢压紧在工作台面上，避免剪切过程中板材出现移位、翘边的问题，保证切口的直线度。工作台面采用厚度20mm的钢板加工而成，表面做磨削处理，平面度控制在0.1mm/1000mm以内，板材在台面上移动时不会出现卡滞，也能为板材提供稳定的支撑。

设计过程中重点考虑了刀刃间隙的调整便利性，两侧导轨处设置有间隙调节螺钉，只需要使用普通内六角扳手即可调整上下刀刃之间的配合间隙，针对不同厚度、不同材质的板材，可以快速调整到合适的间隙值——比如裁切0.5mm薄板时间隙控制在0.05mm左右，裁切1.5mm钢板时间隙调整到0.12mm左右，能够有效避免切口出现毛刺、塌角、撕裂等缺陷，不需要专业的机修人员即可完成调整操作，适配现场操作人员的日常维护需求。设备的所有铰接转动位置都配置有自润滑铜套，日常使用只需要定期在注油点加注少量润滑脂即可，维护成本极低，没有复杂的液压、电气元件，故障率极低，适合非专业设备维护人员的使用场景。

从实际使用的适配性来看，这套设备除了常规的金属薄板裁切，还可以适配薄胶皮、硬纸板、薄塑料板等非金属材料的裁切作业，只需要根据材料特性微调刀刃间隙即可，适用场景覆盖五金加工、广告制作、通风管道制作、电器维修等多个领域的小型裁切需求。整体结构没有复杂的异形零件，所有零部件都可以采用常规的机加工、焊接工艺制作，加工难度低，制造成本可控，对于需要自行制作小型加工设备的从业者来说，这套结构的参考价值很高，建模过程中所有配合位置都按照实际装配公差做了预留，干涉检查全部完成，可以直接参考结构进行生产制作。
