阀门配套V型槽安装固定阀块结构

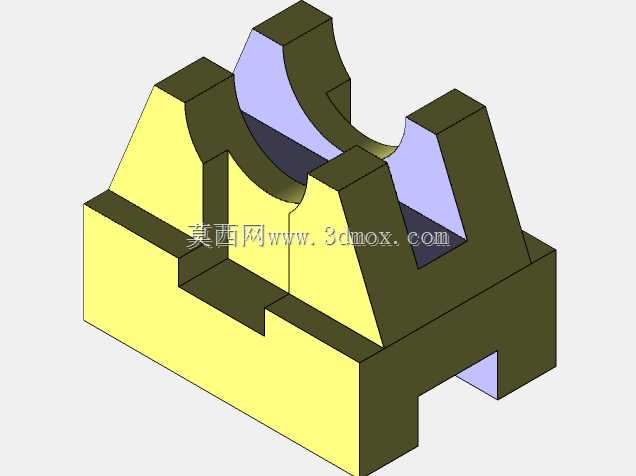

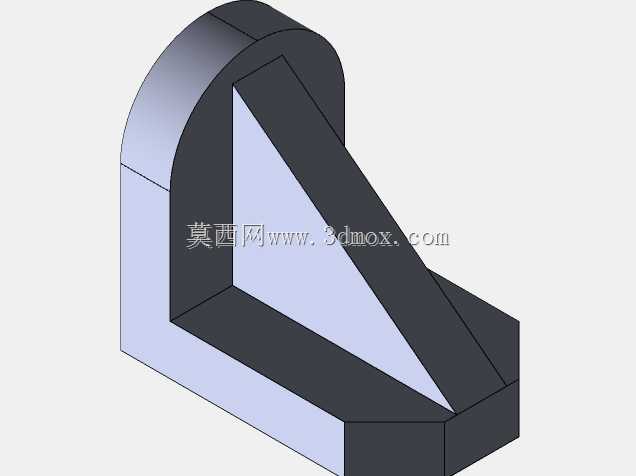

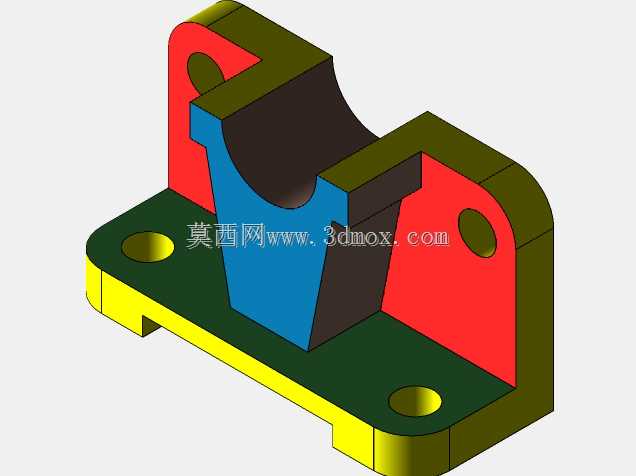

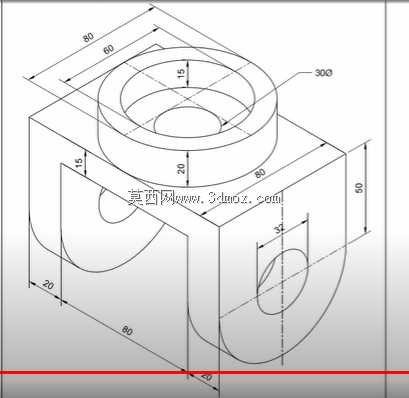

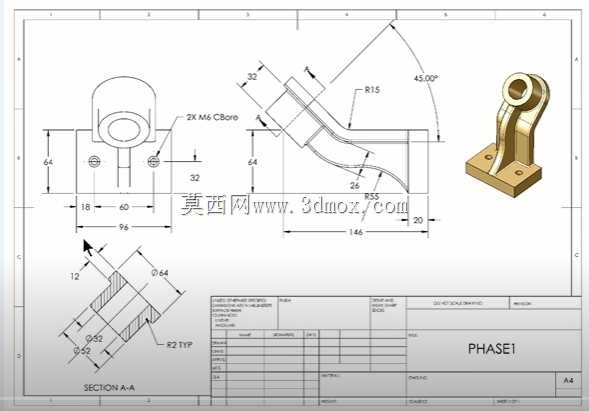

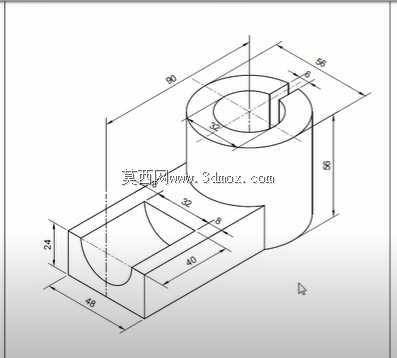

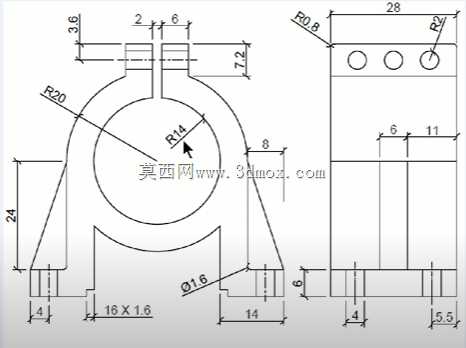

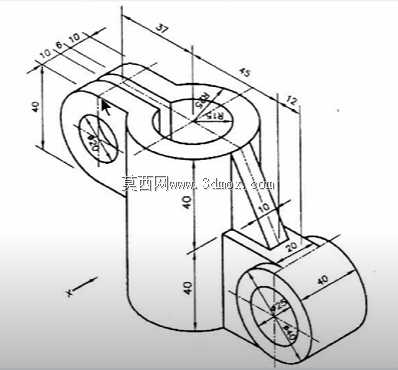

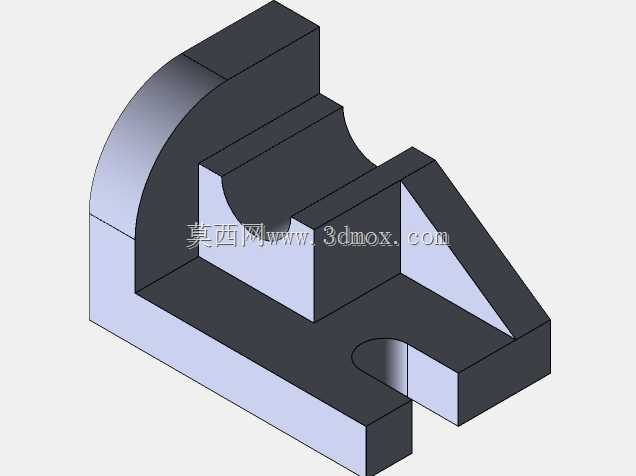

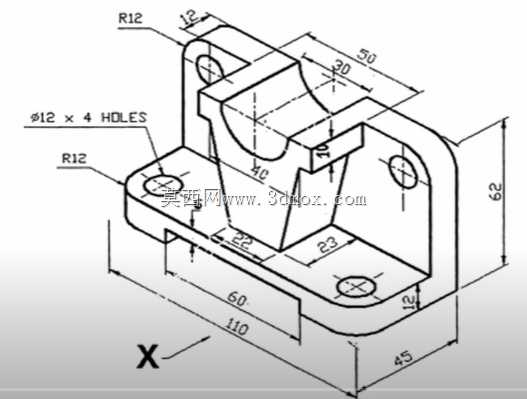

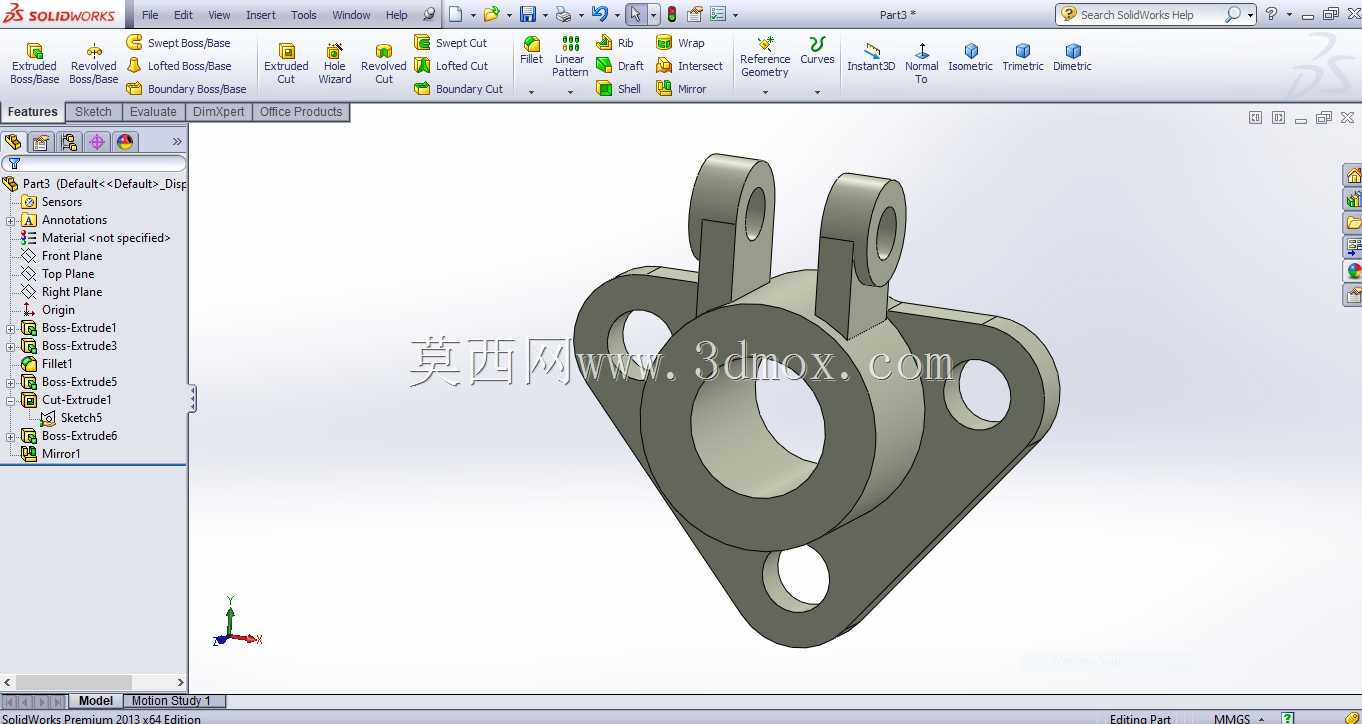

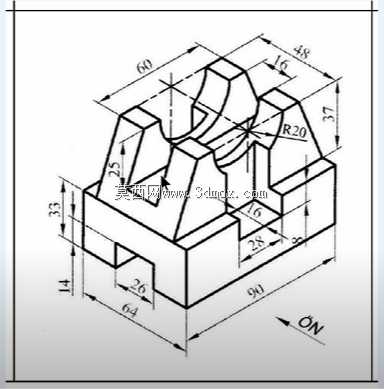

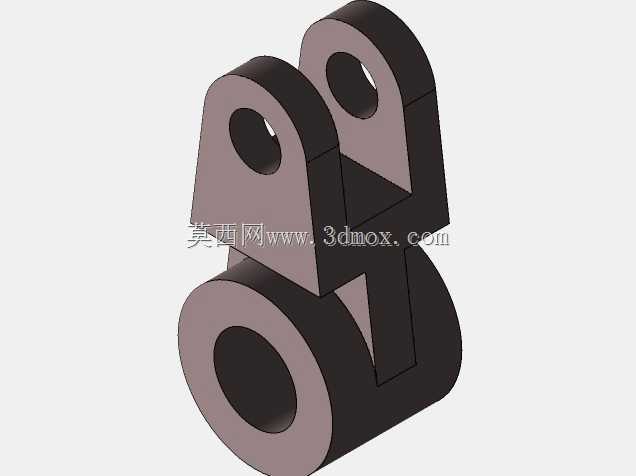

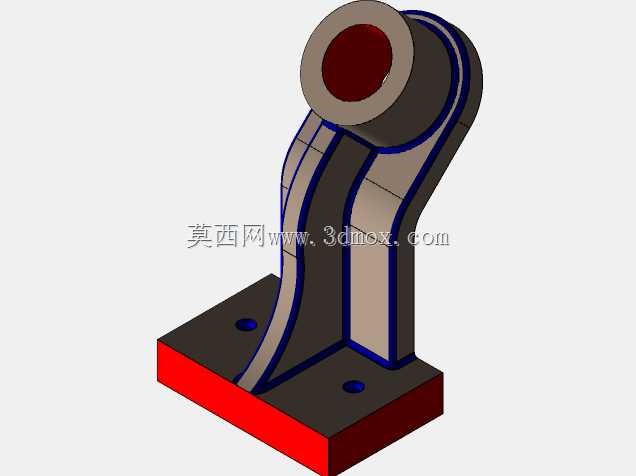

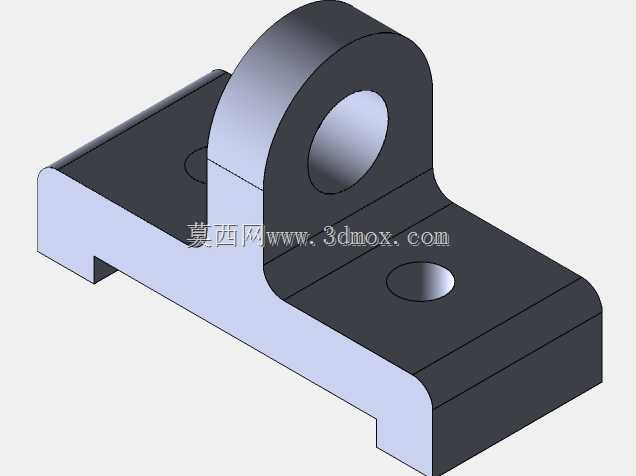

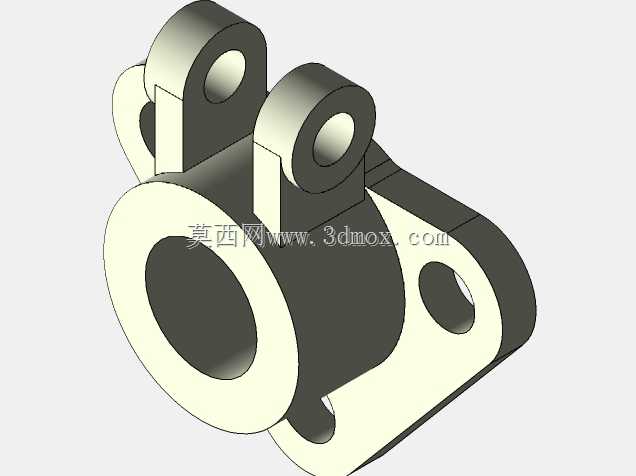

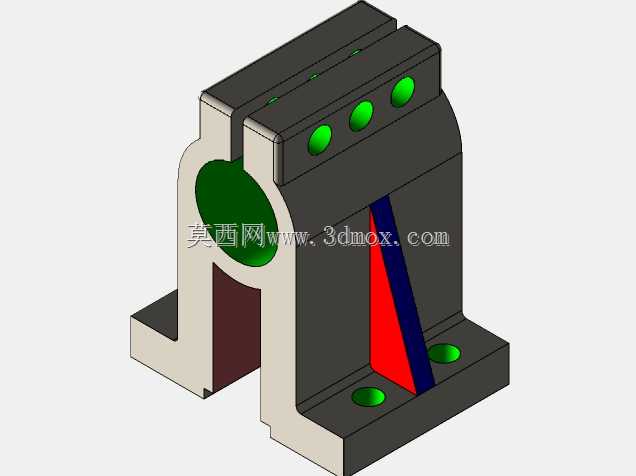

　　在工业流体管路系统的阀门装配环节，这类带V型承托结构的阀块是管路辅件安装定位环节的核心承载零件，主要应用在中低压流体输送管线的阀门支撑工位，适配管径在DN25到DN65区间的截止阀、止回阀类部件的现场安装固定，解决阀门与管路对接时的同轴度偏移、运行振动引发的连接松脱问题。从结构功能上看，零件底部为带两个沉头安装孔的平直基座，基座两侧设置向上延伸的立式支撑耳板，耳板上预制同轴光孔用于穿装锁紧销轴，两个耳板中间的V型内凹弧面是核心的承托工作面，弧面曲率与待支撑阀门的外圆柱面完全贴合，安装时阀门壳体直接落放在V型槽内，通过耳板销轴穿接阀门自带的安装耳实现周向限位，底部沉孔则用于穿装膨胀螺栓或内六角螺钉，将整个阀块固定在管路支架、设备安装面或者混凝土基座上。

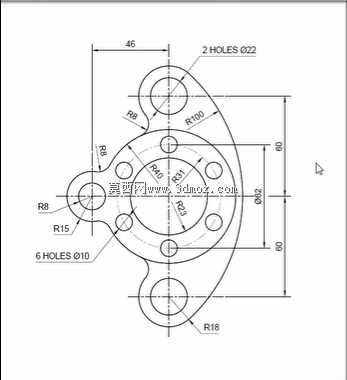

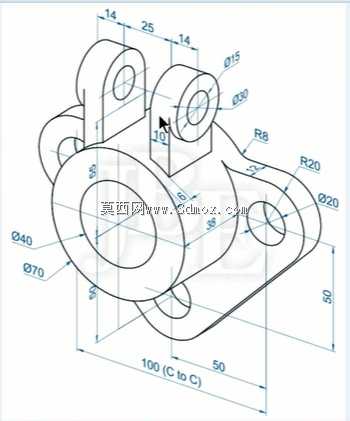

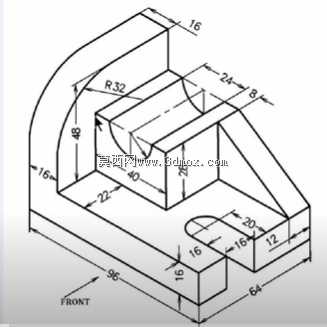

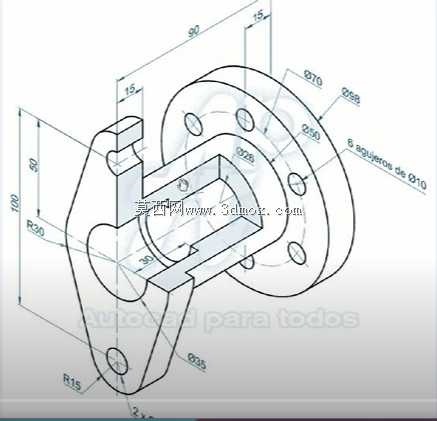

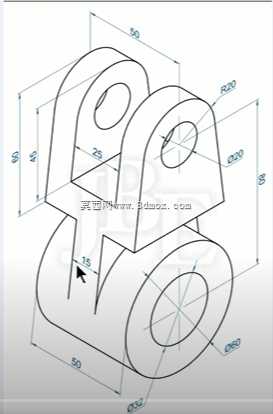

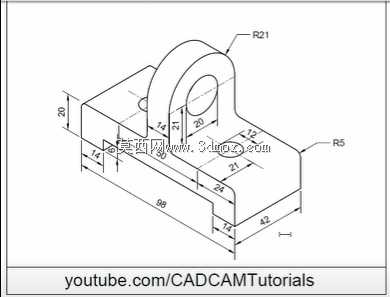

　　设计阶段首先要确认的是安装边界约束：底部基座的总宽度要匹配现场安装面的预留空位，两个安装沉孔的中心距需要和通用管路支架的标准孔位对齐，避免现场二次打孔；V型槽的开口角度设置为90度，这个角度可以兼顾不同外径的圆柱类阀件的适配性，不需要针对每一种管径单独更换支撑件，同时弧面的粗糙度要控制在Ra3.2以内，减少与阀门壳体接触时的应力集中，避免长期承压出现接触面压痕。两侧耳板的厚度需要根据阀门的满载重量做强度校核，耳板上的销轴孔与V型槽中心的同轴度公差要控制在0.05mm以内，否则穿装销轴时会出现别卡，长期运行下销轴会受剪切应力出现断裂风险。

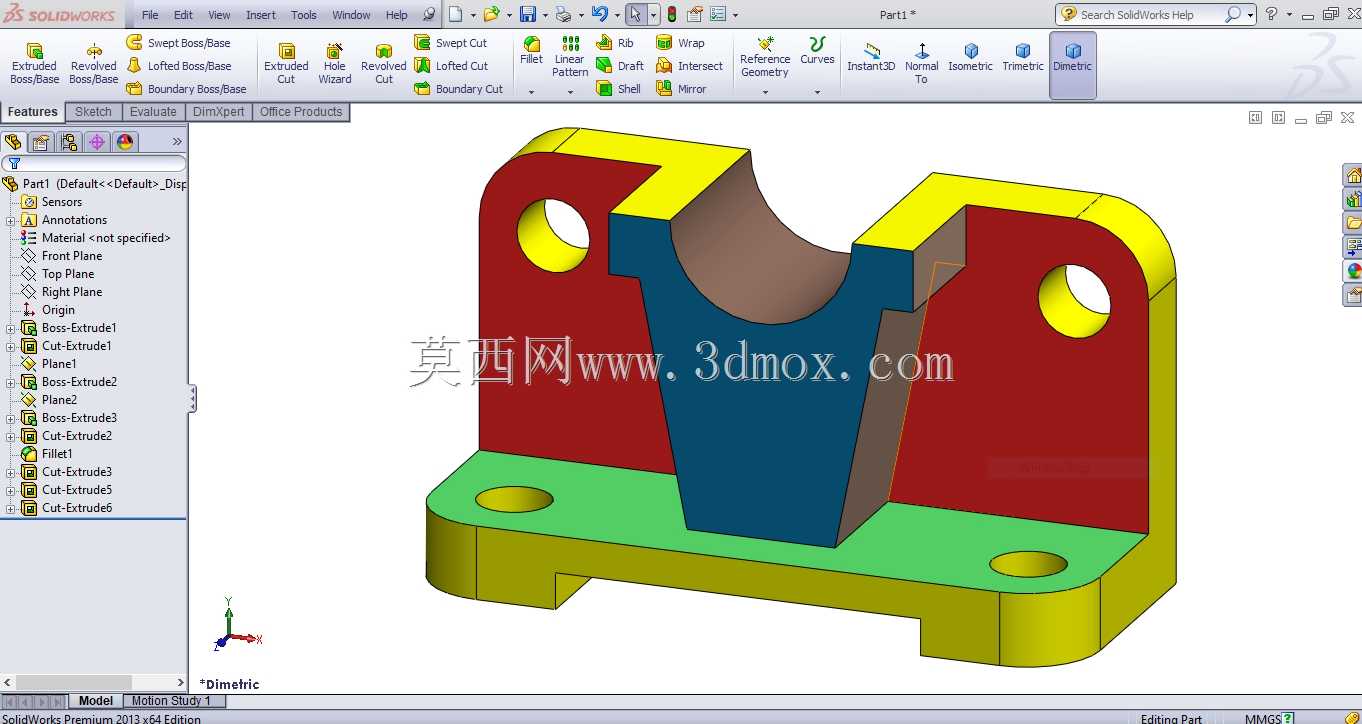

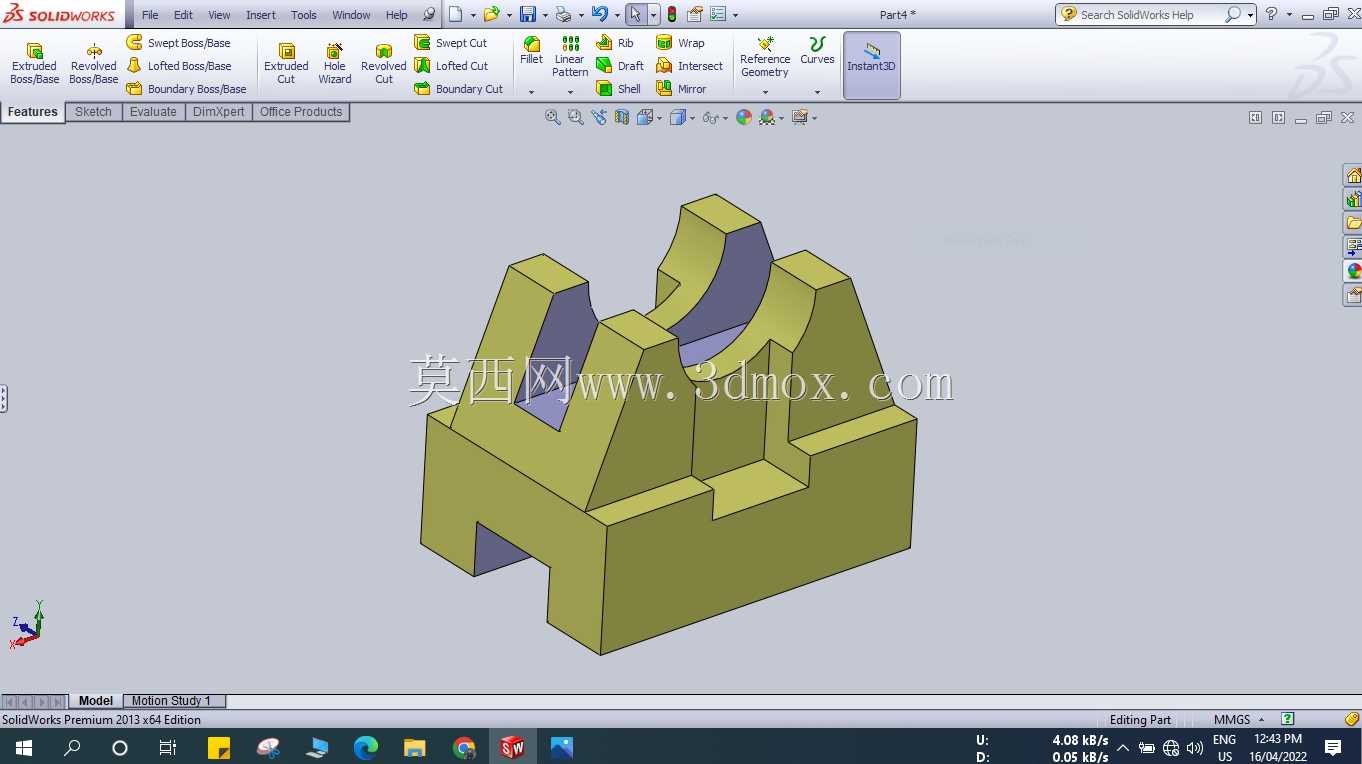

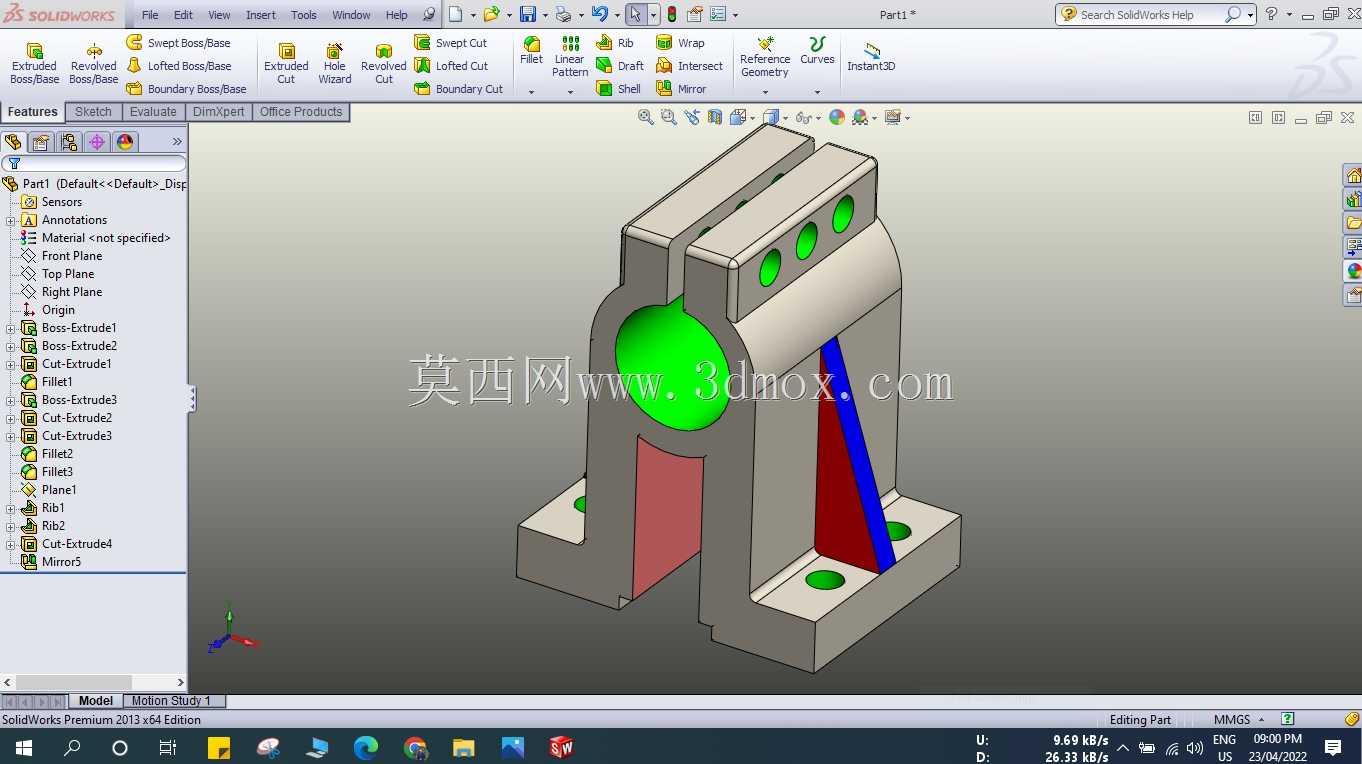

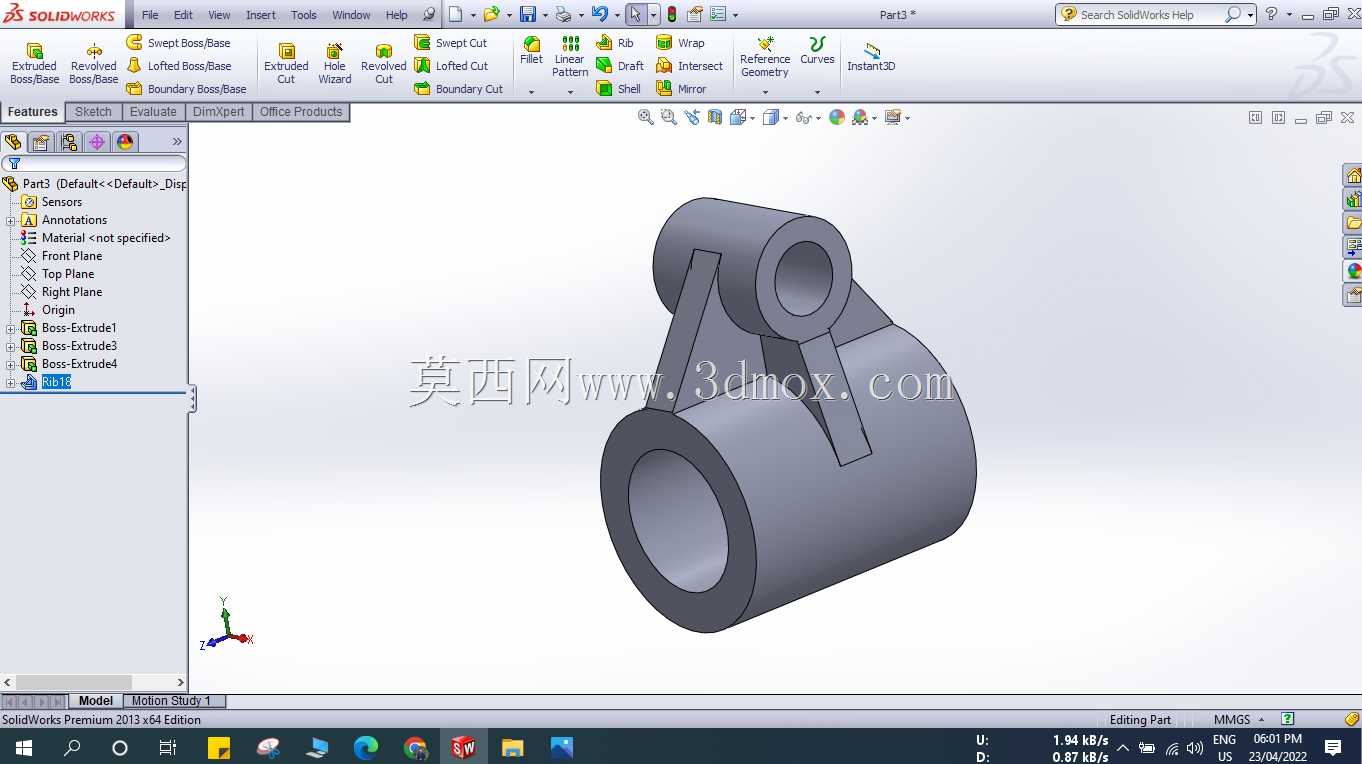

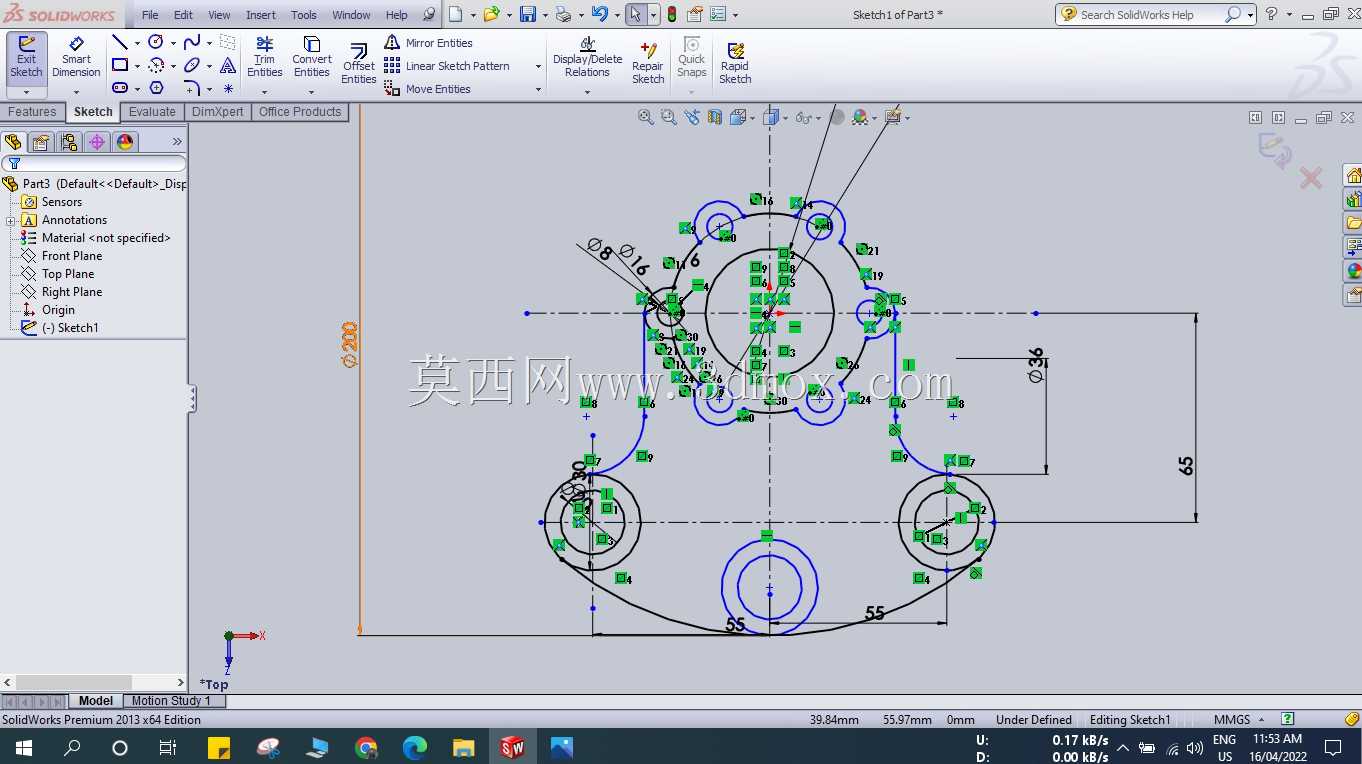

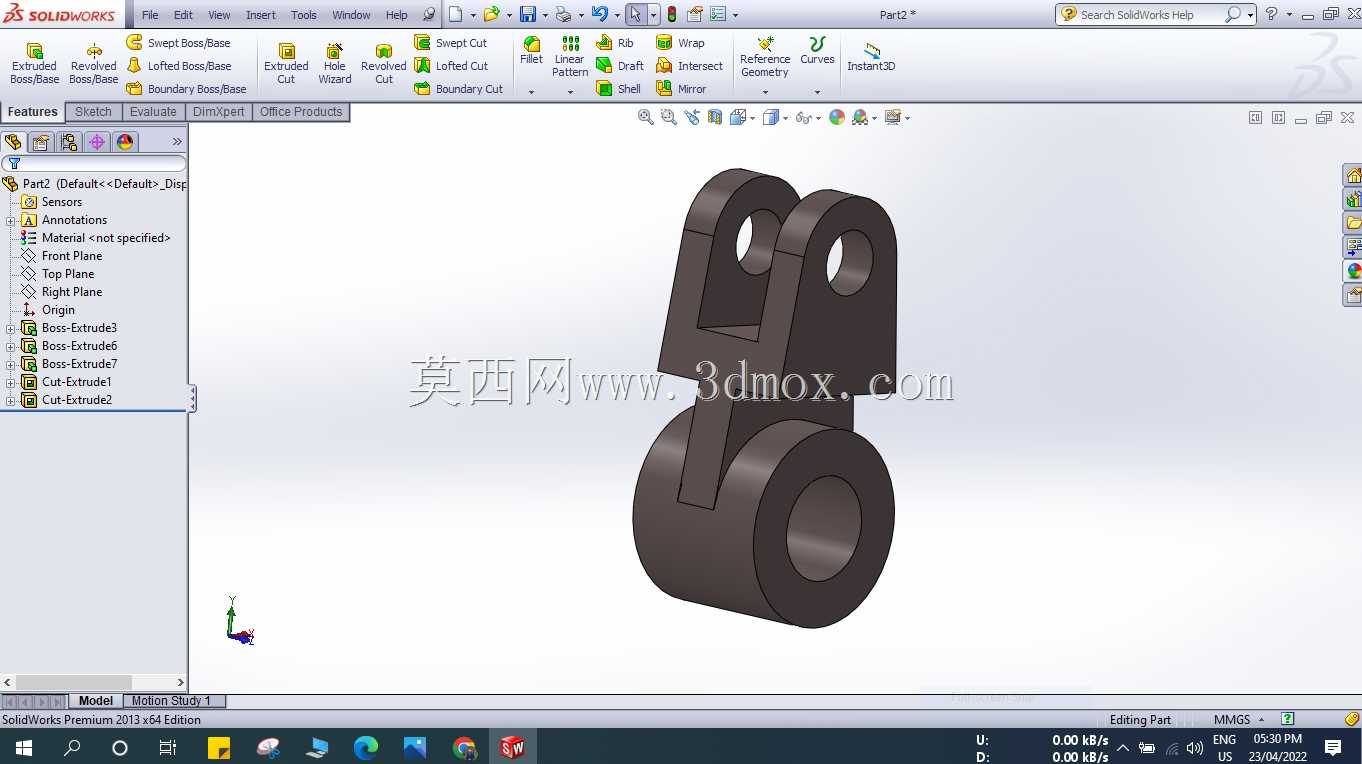

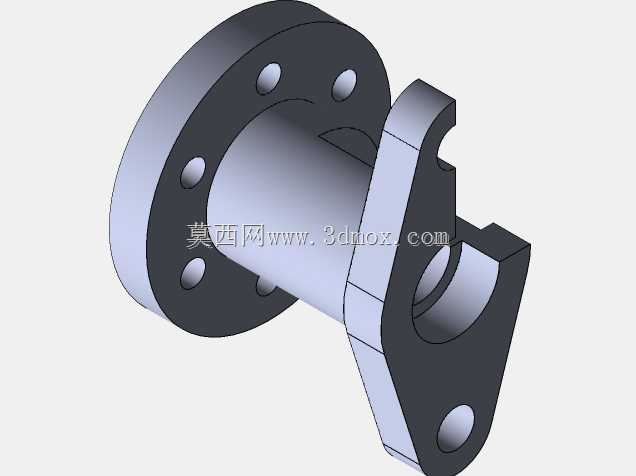

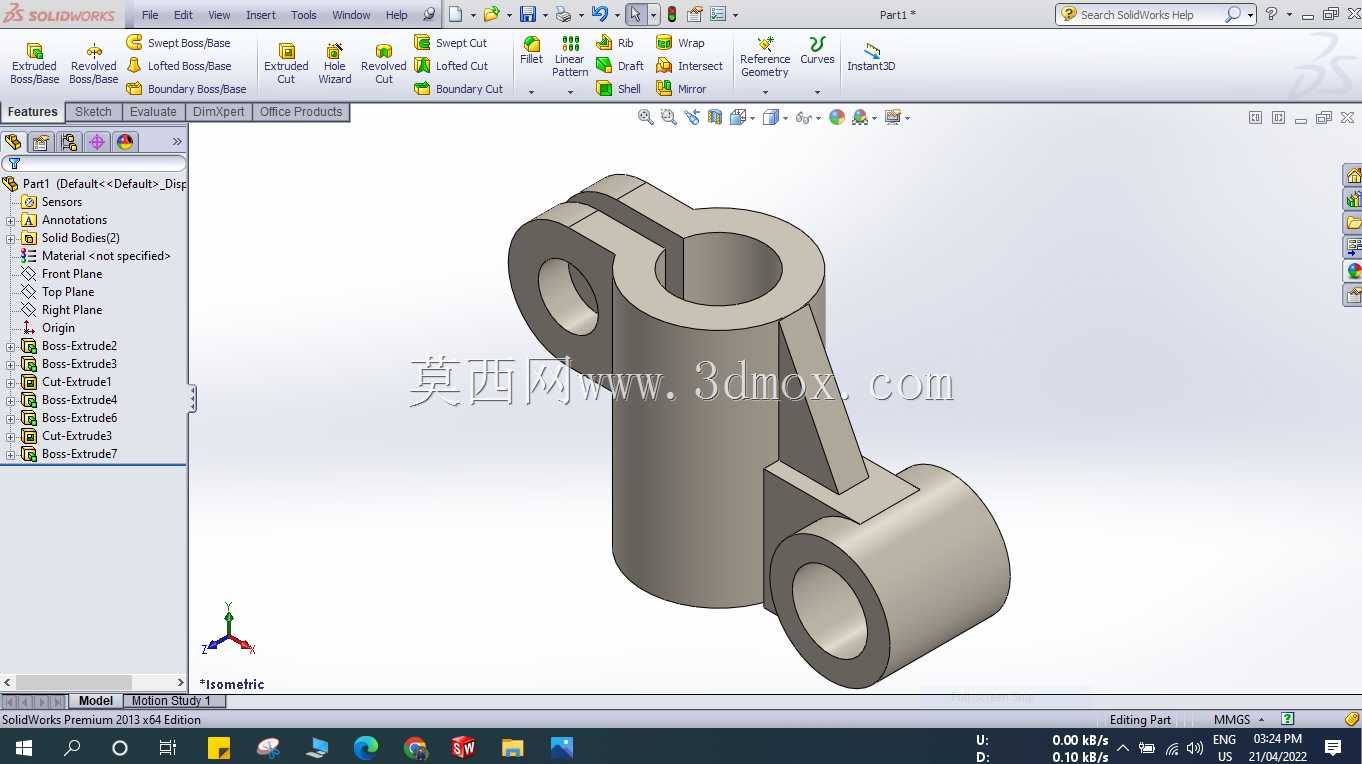

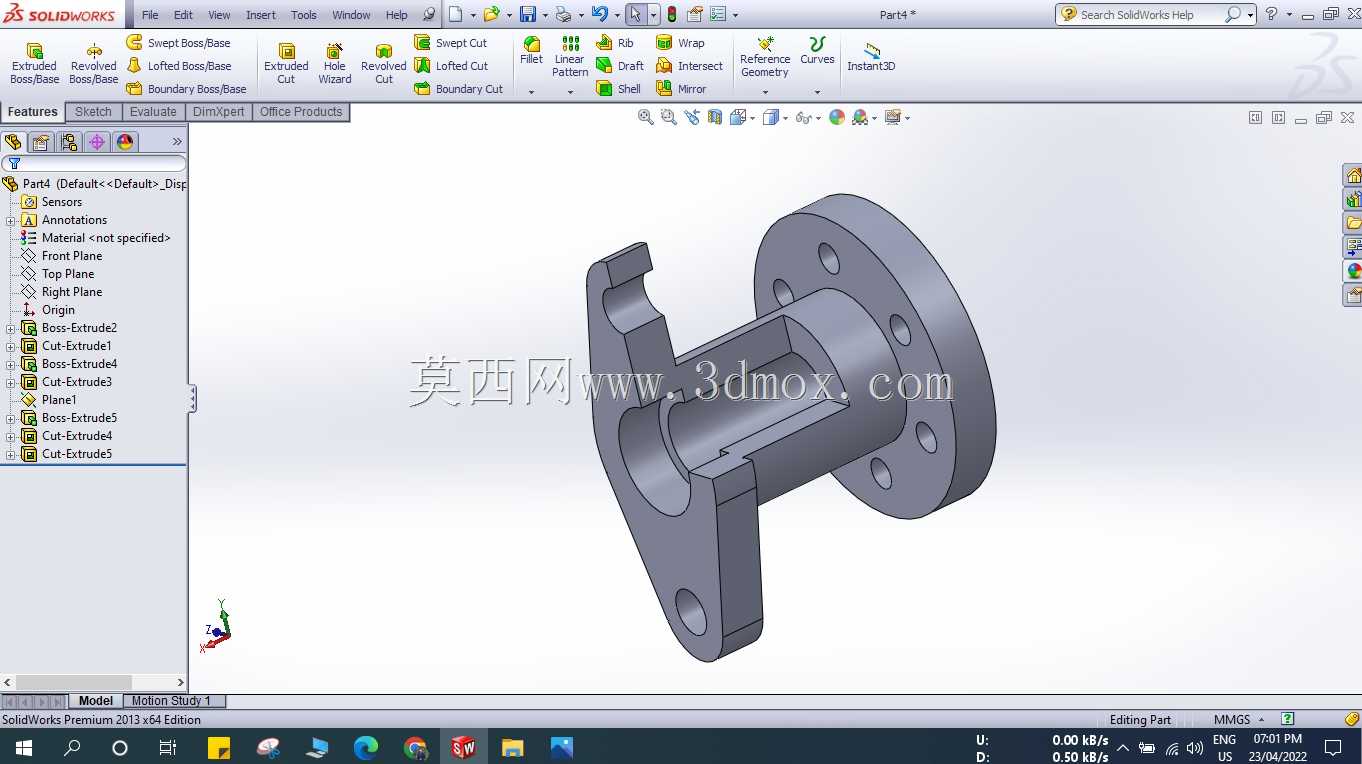

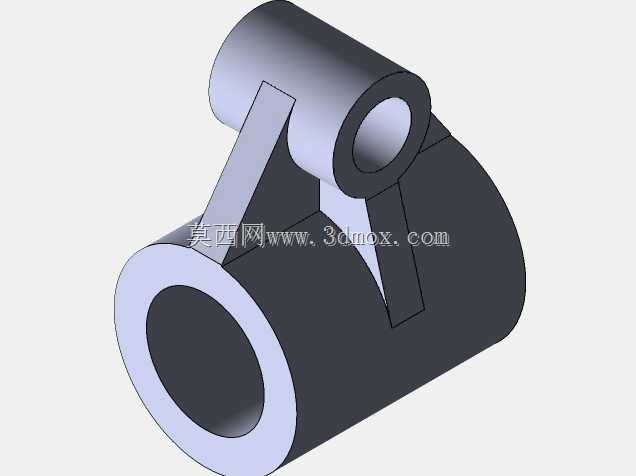

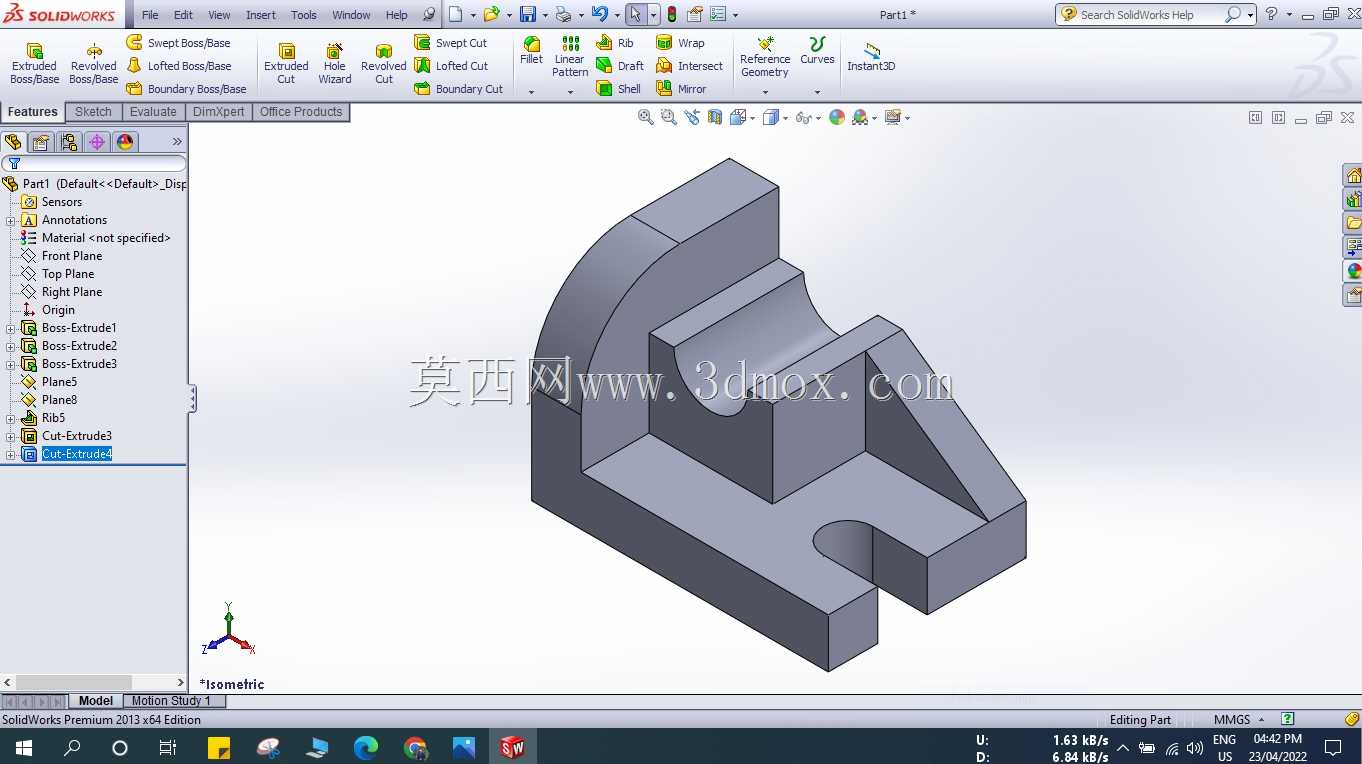

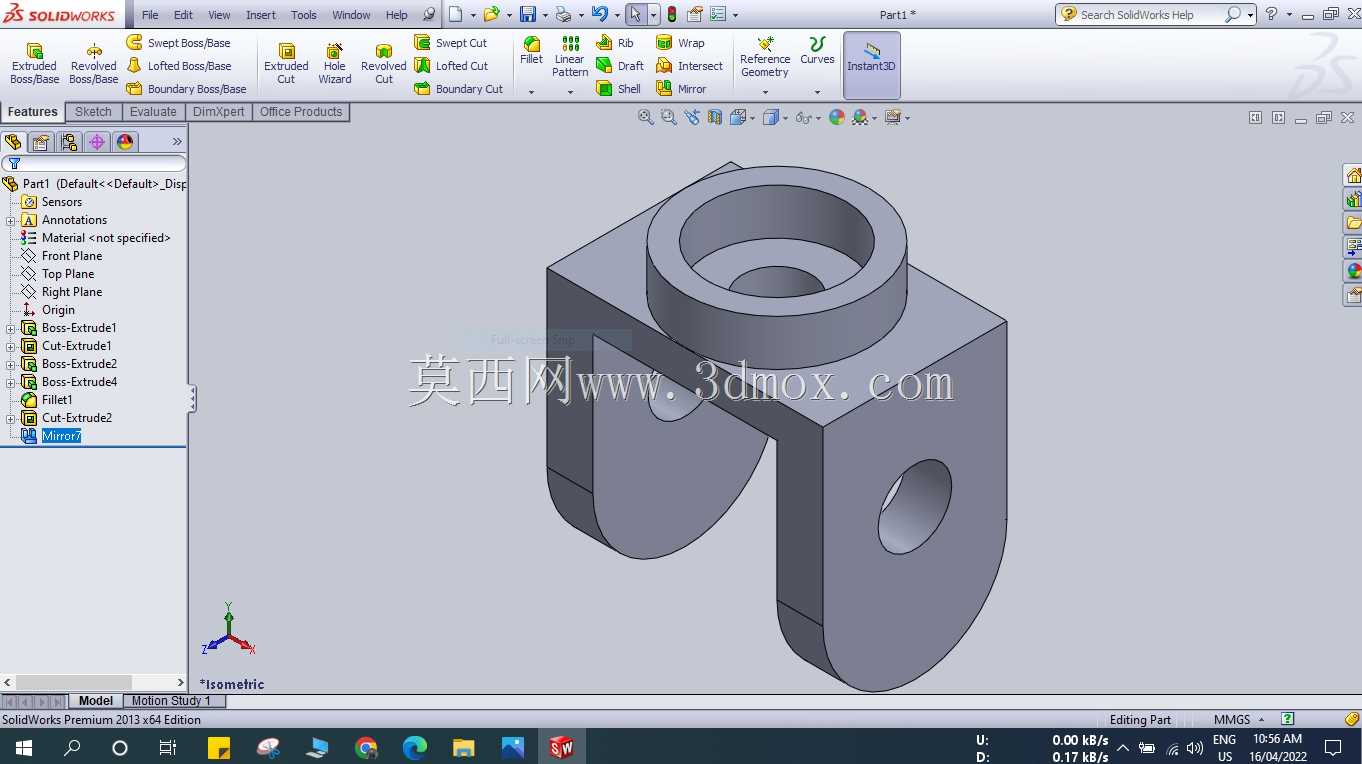

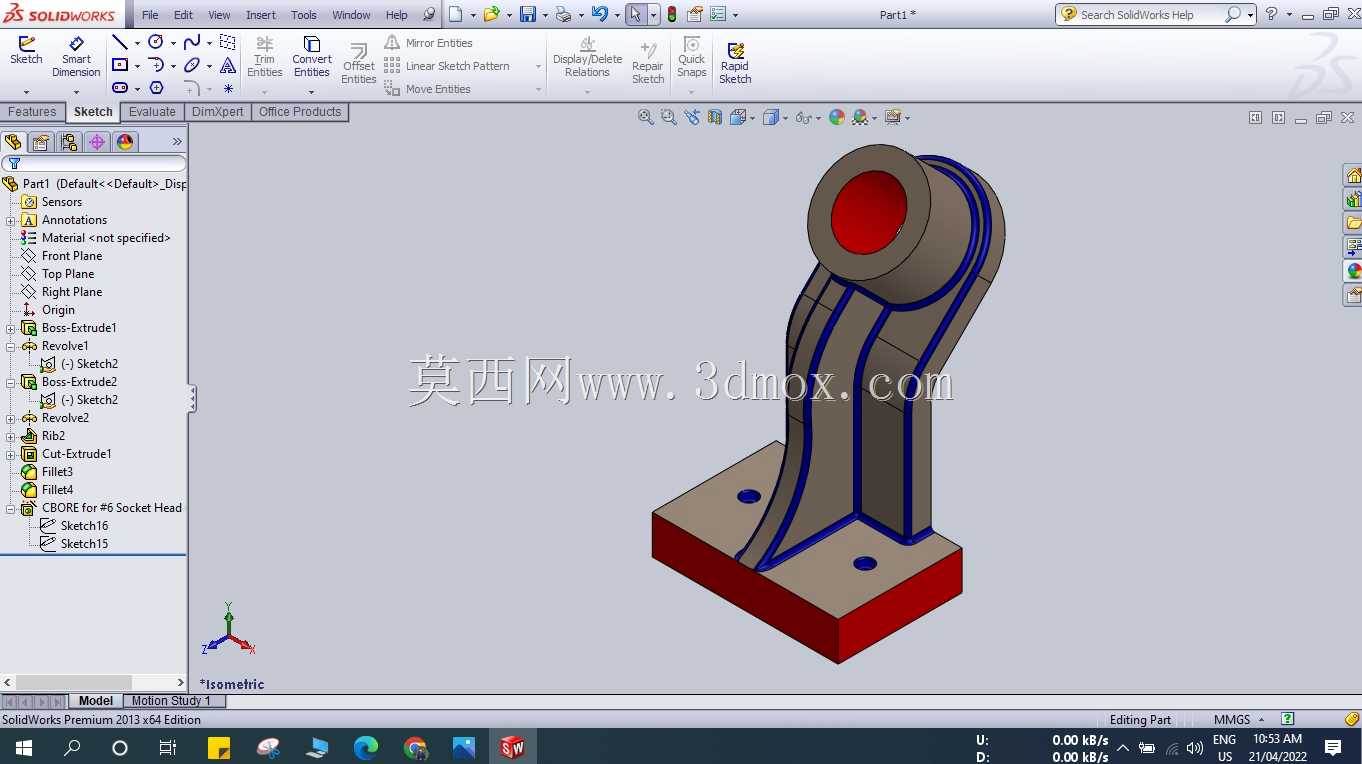

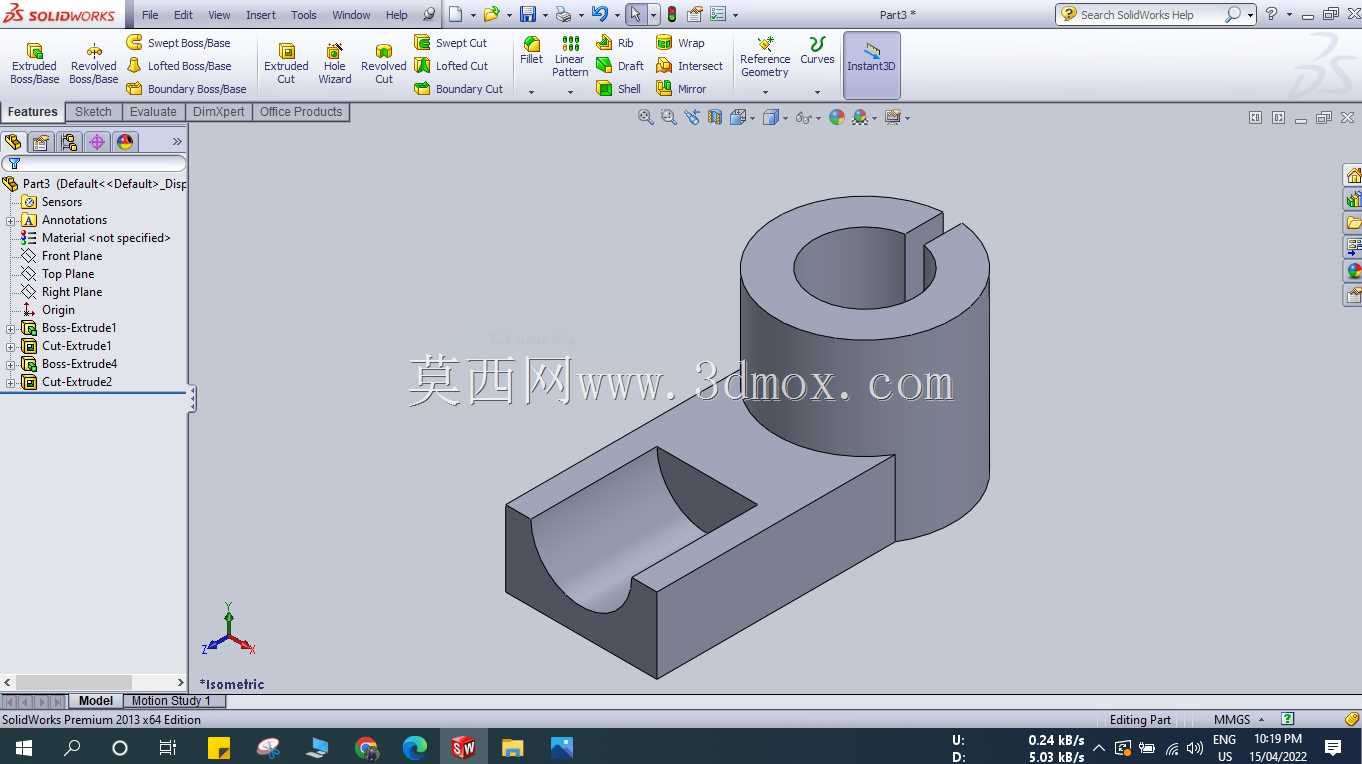

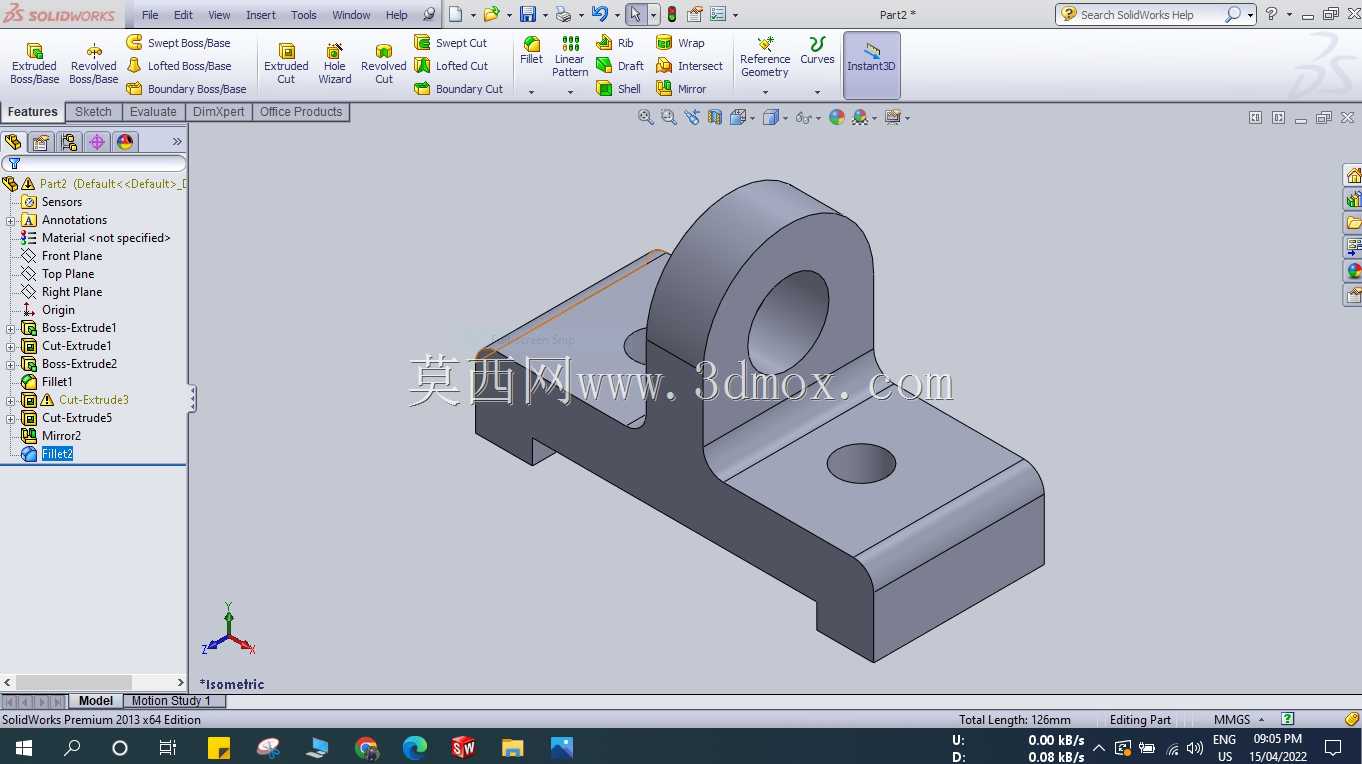

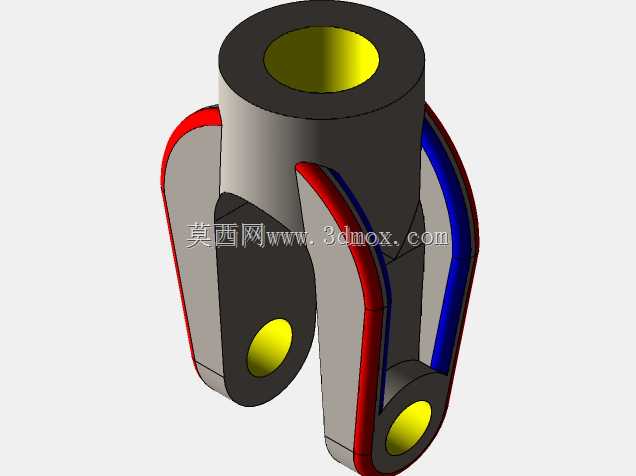

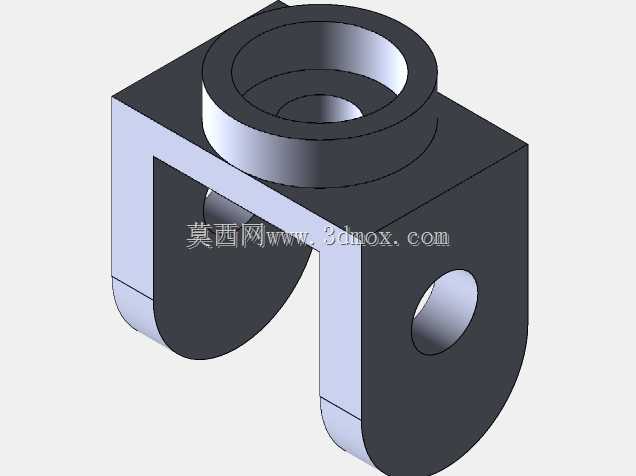

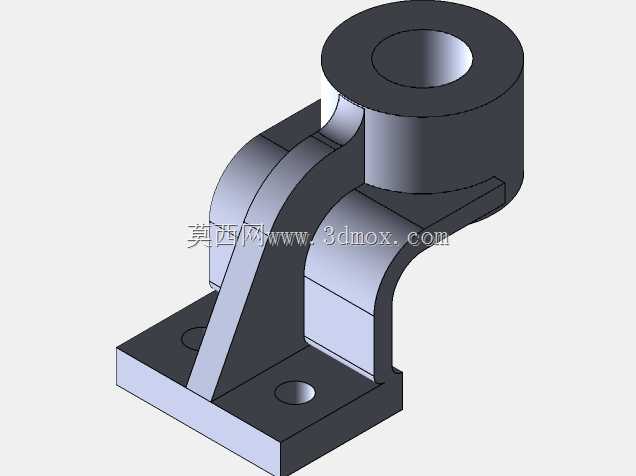

　　实际建模过程中，先绘制底部基座的拉伸轮廓，预留安装沉孔的拔模斜度，方便铸件脱模；之后向上拉伸两侧耳板，在耳板位置做圆角过渡，减少应力集中点；中间的V型承托面采用拉伸切除的方式成型，切除后对弧面与耳板、基座的交接位置做R2到R5的圆角处理，避免热处理或者压铸时出现应力开裂。这类零件的材质通常选用HT200灰铸铁或者Q235碳素结构钢，灰铸铁材质的减震性能更好，适合有持续流体脉动的管路工位，Q235材质则适合需要焊接调整的现场安装场景。

　　安装时需要先将阀块固定在基准面上，校验V型槽的水平度，误差不超过0.1mm/m，之后再将阀门吊放至V型槽内，穿装销轴后锁紧两侧螺母，最后再对接两端管路，这样可以保证阀门与管路的同轴度，减少法兰连接面的渗漏概率。在日常运维中，这类阀块不需要做特殊维护，只需要在设备大修时检查耳板销轴的磨损情况，以及底部固定螺栓的预紧力即可，结构本身没有活动部件，可靠性很高，能够适应-20℃到120℃的流体工况环境，在给排水、暖通循环水、低压化工输送管路中都有广泛的应用。
