齿轮齿条式双向同步锁止传动机构

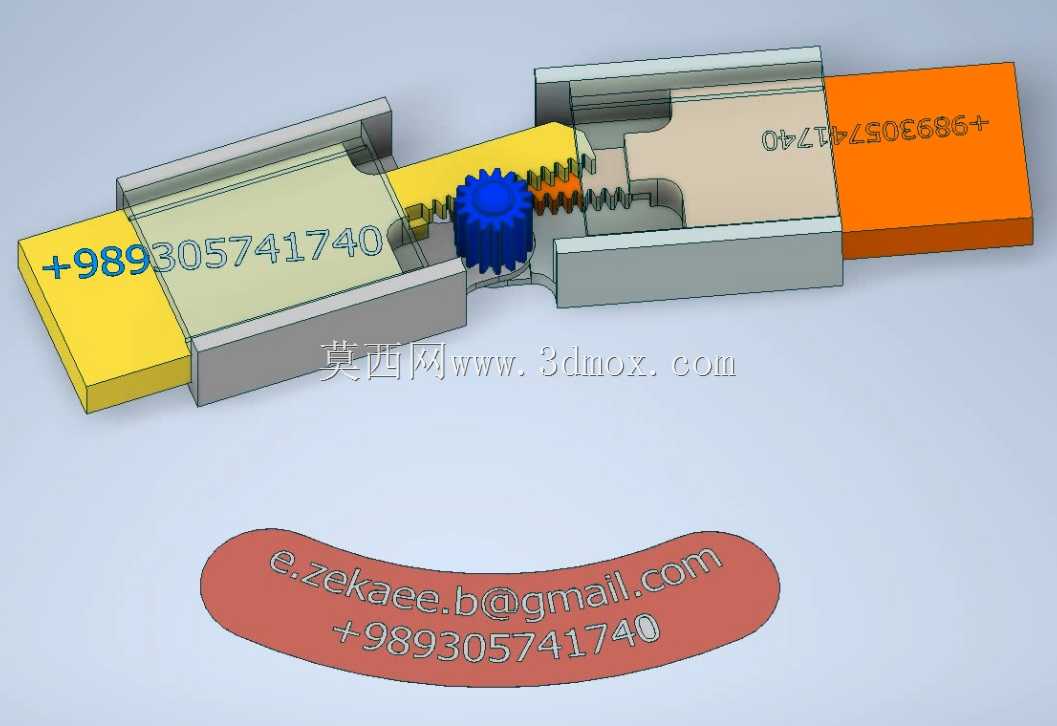

　　该传动机构多用于阀块内部的通路同步切换场景，在多通路流体控制、小型液压阀组、气动换向单元中都能见到这类结构的应用，核心作用是通过单齿轮的转动，同步驱动两侧齿条做反向直线运动，实现两个通路的同步启闭或者位置切换，相比单齿条驱动的结构，这种双向同步的形式能保证两侧动作的一致性，避免单侧动作滞后带来的通路内漏、压力失衡问题。从结构布局来看，中间的圆柱齿轮作为动力输入件，两侧分别与带齿段的滑动块啮合，滑动块被约束在阀块的矩形滑槽内，只能沿滑槽轴线做直线往复运动，滑槽的加工精度直接决定了滑动块的运动顺畅度，设计时滑槽与滑动块的配合间隙通常控制在0.02-0.05mm之间，既保证滑动无卡滞，又避免间隙过大导致的齿轮齿条啮合错位、传动回程差超标。

　　齿轮的安装轴固定在阀块的中间基座上，齿轮与轴之间可根据驱动需求选择转动配合或者固定配合，若采用手动驱动，可在齿轮轴端部延伸出阀块外部连接旋钮；若采用自动驱动，可直接连接微型步进电机或者气动马达的输出轴，适配不同的控制场景。两侧滑动块的外端可直接连接阀塞或者密封堵头，当齿轮顺时针转动时，左侧滑动块向外伸出、右侧滑动块向内收回，逆时针转动时则动作相反，这种反向同步的运动逻辑，刚好适配两位三通或者两位四通阀的通路切换需求，能在一个动作周期内完成两个通路的状态切换，相比采用两个独立驱动件控制的结构，大幅减少了驱动元件的数量，也降低了控制逻辑的复杂度，同时同步精度远高于双驱动的方案，不会出现两个驱动件动作不同步导致的阀组工作异常。

　　从安装边界来看，整个机构完全内嵌在阀块的加工腔体内，仅齿轮轴的驱动端需要伸出阀块表面，不需要额外的外部安装支架，整体结构非常紧凑，适合集成在空间受限的小型阀组、微型液压控制单元内，比如小型实验设备的流体控制模块、便携式液压工具的控制阀组、医疗设备的气路切换单元，都能适配这种紧凑的传动结构。设计过程中需要重点关注齿轮齿条的重合度，由于滑动块的行程有限，齿条的齿段长度不需要做全段覆盖，仅需要覆盖设计行程对应的齿长即可，多余的齿段会增加加工成本，也会占用不必要的阀块内部空间；同时要在滑动块的行程两端设置硬限位，避免齿轮转动超程导致齿条与齿轮脱啮，限位结构可以直接在滑槽端部加工出台阶，也可以在滑动块上设置限位凸台，不需要额外加装限位零件，进一步简化结构。滑动块与滑槽的接触面上可根据输送介质的特性开设密封槽，加装O型密封圈或者格莱圈，避免阀块内的流体介质泄漏到齿轮安装腔，影响齿轮的传动寿命，若应用在无严格密封要求的纯机械锁止场景，也可以不加装密封件，直接在接触面涂抹润滑脂降低滑动摩擦阻力。齿轮的模数选择需要根据驱动扭矩和滑动块的负载来确定，通常这类小型阀组内的传动齿轮模数选择0.5-1模即可，既满足强度要求，又能控制整体结构尺寸；齿轮的齿宽需要略大于齿条的齿宽，避免装配时的轴向错位导致啮合面积不足，加剧齿面磨损。

　　在实际应用中，这种结构还可以拓展为多组齿轮串联的形式，实现更多滑动块的同步驱动，满足多通路阀组的控制需求，比如在多路分配阀中，通过多级齿轮传动，带动多个齿条同步动作，一次性完成多个通路的状态切换，相比凸轮式的同步驱动结构，齿轮齿条的传动效率更高，传动比恒定，动作位置的重复精度更高，长期使用也不会出现凸轮磨损导致的位置偏移问题。需要注意的是，若应用在有压力冲击的流体管路中，滑动块会受到介质压力带来的轴向推力，这部分推力会直接作用在齿轮齿面上，设计时需要校核齿轮齿根的弯曲强度，避免压力冲击导致断齿，必要时可以在滑动块的行程终点设置锁止卡槽，在动作到位后通过弹簧卡销嵌入卡槽实现位置锁止，分担齿轮齿面承受的轴向载荷，提升机构的工作可靠性。
