小型动力单元组件拆分结构三维设计

这套小型动力单元的拆分结构设计，最初是面向小型气动驱动演示、教学实验台动力输出模块的适配需求做的方案，日常在桌面级实验装置、小型自动化演示工位、职业院校机械装配实训场景里都能找到对应的应用位置，区别于工业级大排量动力装置，这类小尺寸动力单元更偏向低负载、高集成度的动力输出场景，不需要配套复杂的冷却、高压密封外围组件，就能实现稳定的旋转动力输出，适配小行程往复机构、低速旋转演示台这类负载较轻的终端设备。

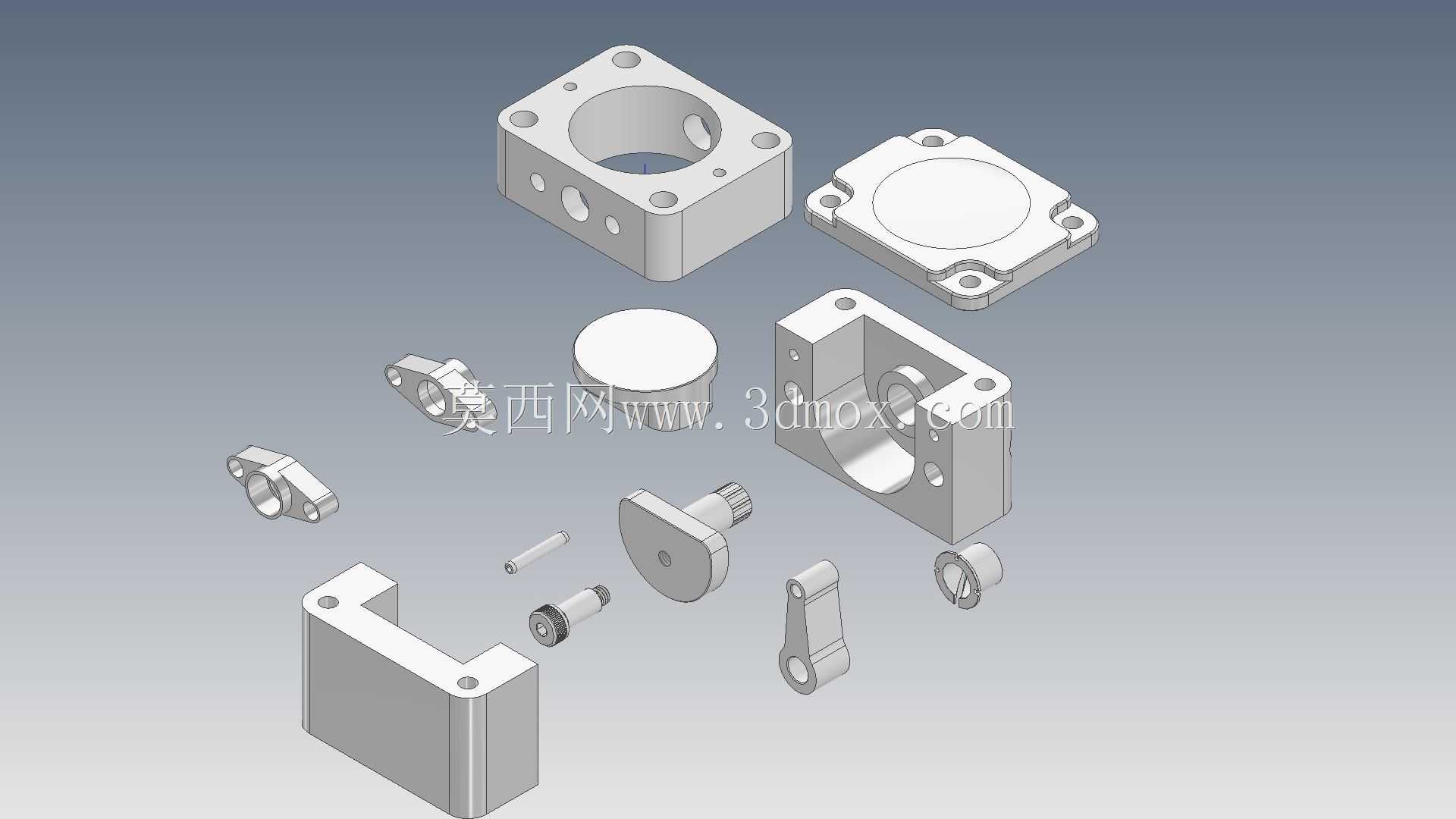

从实际功能特性来看，整套组件拆分后包含缸体基座、端盖密封件、偏心输出轴、连杆传动件、连接紧固件、定位销套几类核心零件，缸体基座作为整个单元的承载主体，四个角位预留了沉头安装孔，安装时可以直接通过M3规格的内六角螺丝固定在厚度3-8mm的安装基板上，基座侧面预留的两个通孔是气路接口位，分别对应进气与排气通路，接口内径做了1mm的倒角处理，方便气管插入后做密封粘接，不会出现气管插接时的端面割损问题。端盖部分和缸体基座采用止口定位配合，止口配合公差选了H7/h6的间隙配合，既保证装配时的同轴度要求，又不会因为配合过紧导致拆装困难，端盖和基座贴合的端面做了0.02mm的平面度要求，装配时配合0.5mm厚的丁腈橡胶密封垫，就能满足0.3MPa工作气压下的密封要求，不会出现漏气泄压的问题。

传动部分的偏心输出轴做了两段轴径设计，和基座轴承位配合的轴段直径为6mm，适配标准606微型深沟球轴承，轴端做了1mm的倒角方便轴承压装，偏心段的偏心距设置为3mm，这个参数是结合输出端10mm的往复行程需求反推确定的，既保证输出行程满足演示需求，又不会因为偏心距过大导致运转时的振动幅值超标。连杆零件和偏心轴配合的孔位做了铜套镶嵌设计，铜套和孔位采用过盈配合压装，减少长期运转时的磨损量，连杆另一端的连接孔位用来对接终端执行件，孔位直径4mm，配套对应的圆柱销就能实现和外部摆杆、滑块的连接。

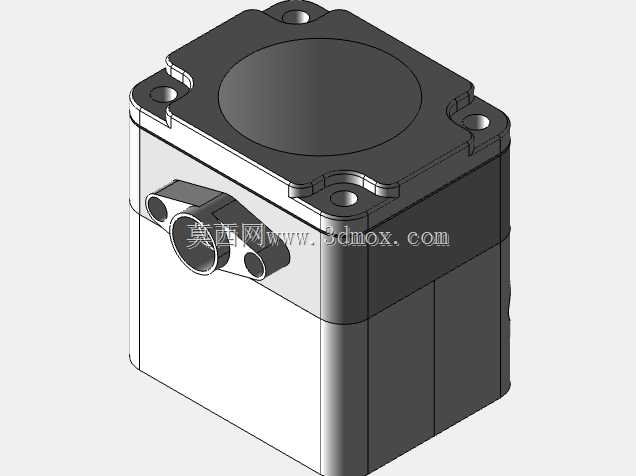

设计过程中最先确定的是整体安装边界，整套单元装配完成后的最大外轮廓尺寸控制在40mm×40mm×35mm范围内，不会占用过多安装空间，适配桌面级设备的紧凑布局要求。零件拆分时特意把易磨损的轴套、密封件都设计成可单独更换的结构，不需要因为单个小零件磨损就更换整个基座，后期维护成本能降低六成以上。所有零件的棱角位置都做了R0.3-R0.5的圆角处理，一方面是避免加工完成后零件边缘的锐边割手，另一方面也能减少应力集中，提升零件在反复受载情况下的结构强度，尤其是连杆这类受交变载荷的零件，圆角过渡能有效避免应力集中导致的断裂问题。

装配逻辑上遵循从内到外的顺序，先把轴承压入缸体基座的轴承位，再依次装入偏心轴、连杆组件，之后放入密封垫、扣合端盖，用螺丝紧固端盖后再装入侧面的气路接头，最后做气压泄漏测试，整个装配流程不需要特殊工装，用常规的内六角扳手、铜锤就能完成，非常适合实训场景下的学生装配练习，能让操作者直观理解往复式动力单元的内部传动逻辑、密封结构设计思路、零件配合公差的实际应用方式。另外在零件的壁厚设计上，缸体基座的最小壁厚设置为2.5mm，采用6061铝合金加工时能保证足够的结构刚性，不会因为工作气压的作用出现壳体变形，同时也不会因为壁厚过大导致整体重量超标，整套装配完成后的总重量控制在120g以内，即使是安装在轻质的亚克力演示台板上，也不会出现台板变形的问题。
