家用小型可拆洗3D打印水过滤装置

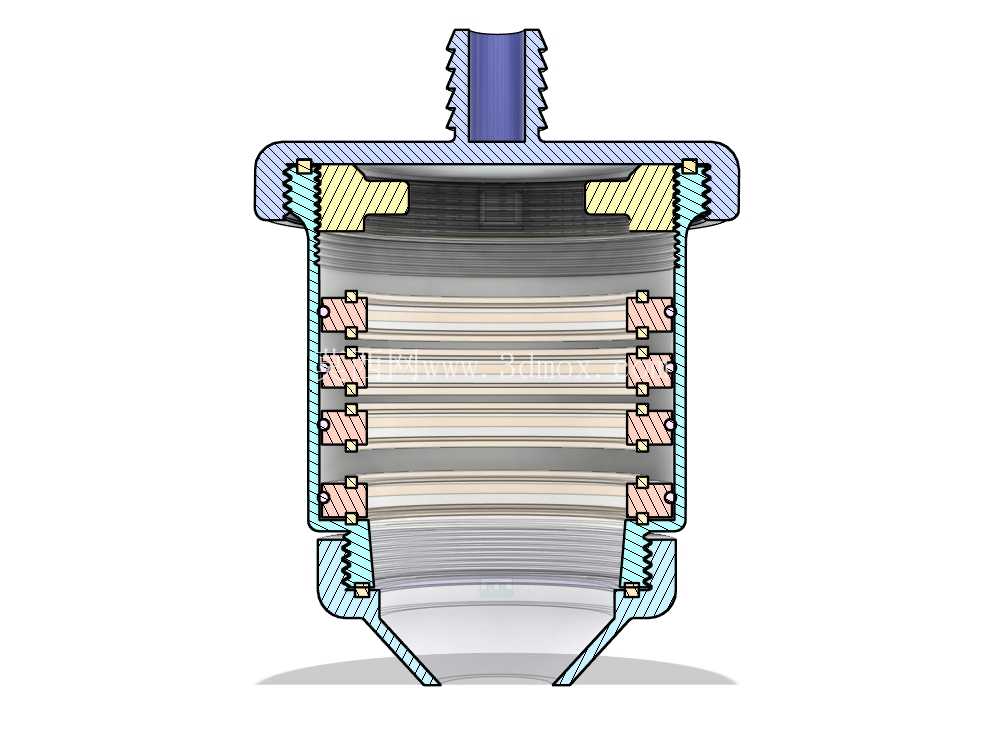

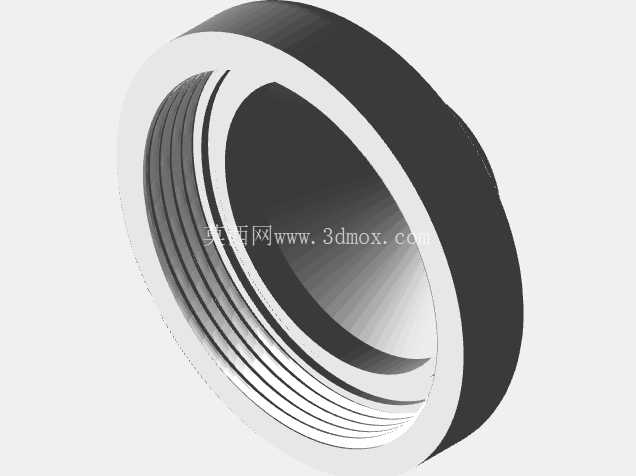

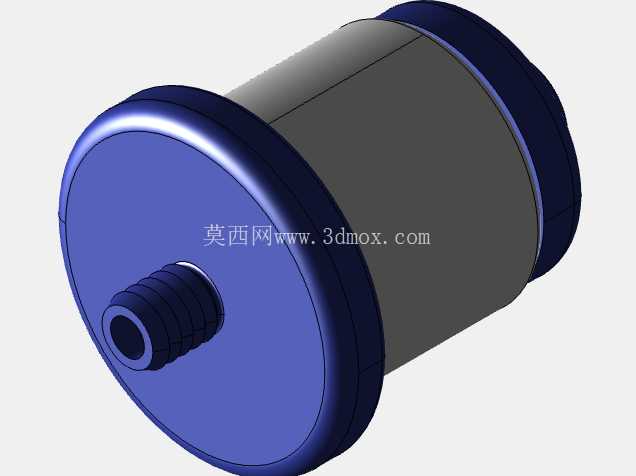

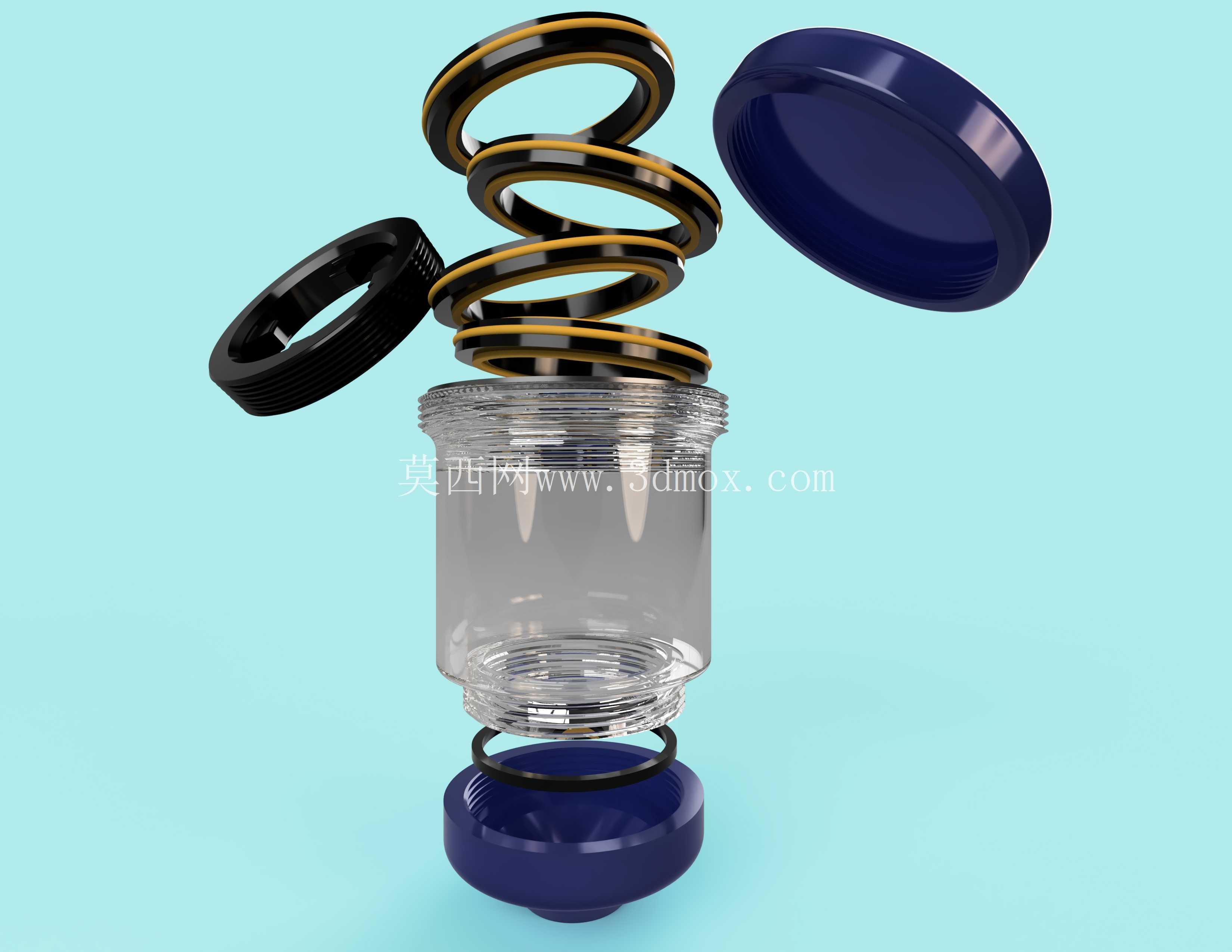

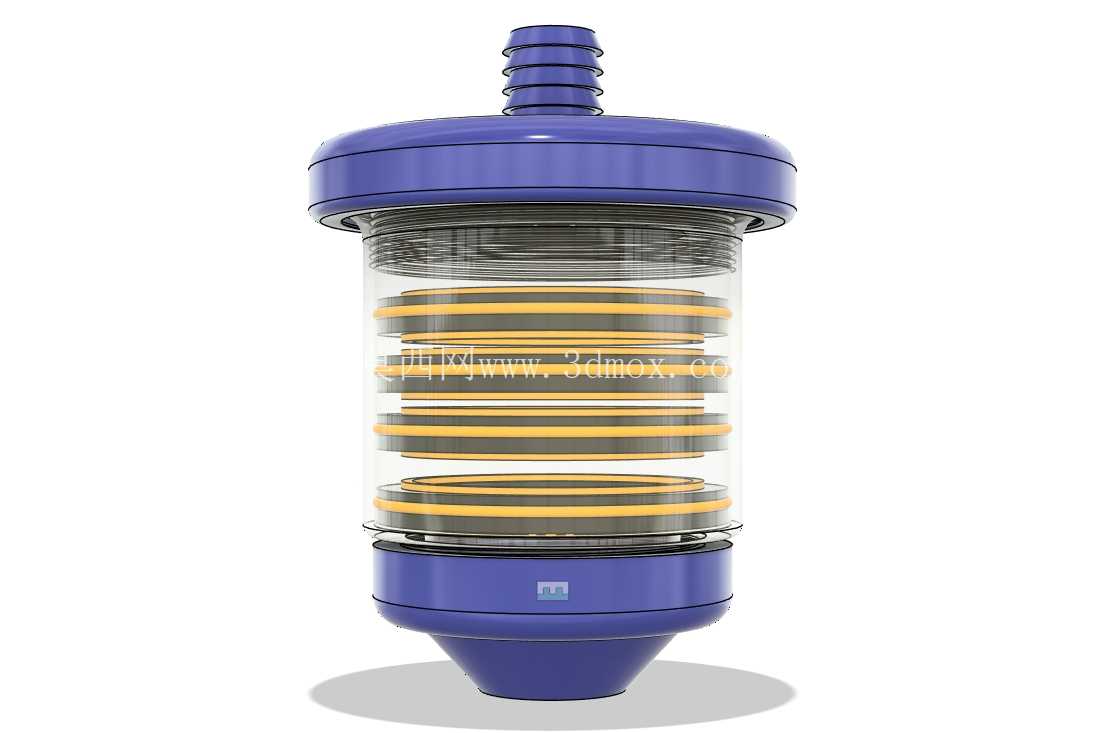

这款水过滤装置的设计初衷，是面向小流量用水场景的低成本净水需求，可适配户外临时取水、家用终端直饮预处理、小型水族箱循环水过滤等多种工况，无需复杂的管路改造即可完成安装。从结构拆解来看，装置采用上下端盖配合透明筒体的主体结构，上下端盖均设置有密封槽，配套的环形密封件可在旋合端盖时形成径向挤压密封，避免承压工况下出现渗漏问题，透明筒体选用透光性较好的材质制作，日常使用中可直接观察内部过滤介质的污染程度，无需拆解即可判断是否需要更换滤料，大幅降低日常维护的操作成本。

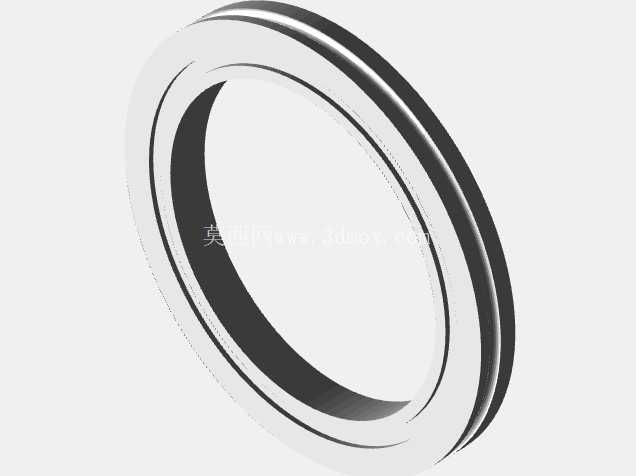

装置中部的多层环形隔圈是核心的滤料承载结构，相邻隔圈之间可根据实际过滤需求放置不同精度的过滤介质，靠近进水端可放置大孔径无纺布或滤布拦截大颗粒泥沙、悬浮物，中间层可放置活性炭、离子交换树脂等吸附类滤料去除余氯、异色异味，靠近出水端可放置高精度滤膜拦截细小杂质，多层隔圈的边缘同样设置有密封结构，可避免未经过滤的水从隔圈与筒壁的间隙短路流出，保证所有水流都能依次经过各层滤料完成过滤流程。上端盖设置有外螺纹结构，可直接对接标准规格的家用自来水管路，也可通过转接头适配户外取水的软管接口，下端盖设置有出水接口，可直接对接出水龙头或者储水容器，整体安装边界紧凑，筒体直径控制在常规水杯尺寸范围内，无需占用过大的安装空间，即使是狭小的厨下空间或者户外便携场景也能轻松布置。

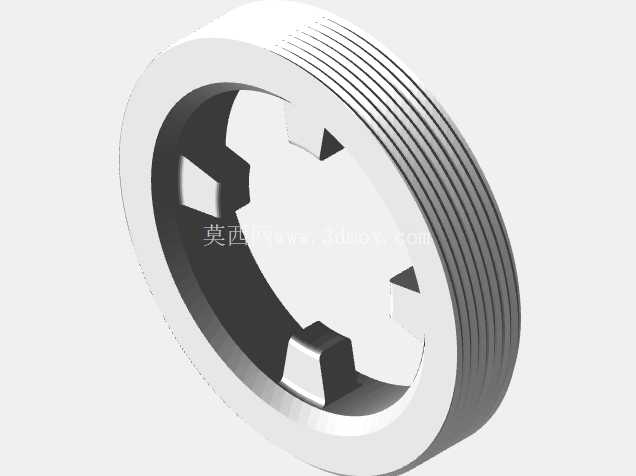

设计过程中充分考虑了3D打印工艺的成型特性，所有结构件均避免了大跨度悬空结构，打印时无需添加过多支撑即可完成成型，降低打印失败率与后处理工作量，螺纹结构采用标准的梯形牙型，打印完成后仅需简单去除毛刺即可顺畅旋合，无需额外攻丝处理。端盖外侧设置有防滑滚花结构，徒手即可完成端盖的拆装，更换滤料时无需借助额外工具，日常维护十分便捷。装置的承压能力经过结构校核，可满足常规市政自来水的压力工况，不会出现筒体爆裂或者端盖脱开的问题，密封件选用常规的丁腈橡胶O型圈，采购替换成本极低，用户可根据使用场景的不同灵活更换耐温、耐腐的特种密封件，拓展装置的适用范围。

不同于市面上一体化的封闭式过滤器，这款装置的所有结构件均可单独更换，若某一部件出现损坏无需整体报废，仅需替换对应零件即可继续使用，进一步降低全生命周期的使用成本。滤料的填充量可根据实际水质情况灵活调整，水质较差的场景可增加滤料层的数量，水质较好的场景可减少滤料层数降低水流阻力，适配不同的出水流量需求。进出水接口的尺寸采用通用的家用管路标准，可与市面上绝大多数的水管配件直接兼容，用户无需单独定制转接配件即可完成组装。在户外应急取水场景下，该装置可直接对接户外水源，通过重力自流即可完成过滤，无需额外提供水压，配合高精度滤料可直接将自然水源处理为可直接饮用的净水，适合露营、应急救灾等无可靠供水的场景使用。在家用场景下，该装置可安装在水龙头末端，作为终端净水设备使用，过滤后的水可直接用于洗漱、洗菜或者直饮，相比大型全屋净水设备成本更低，安装维护更简单。在小型循环水场景下，该装置可串联在循环管路中，持续过滤循环水中的杂质，避免管路堵塞或者设备磨损，比如小型水族箱、桌面冷水机等设备的循环水过滤都可适配。
