摩托车云母构件成型注塑模具结构

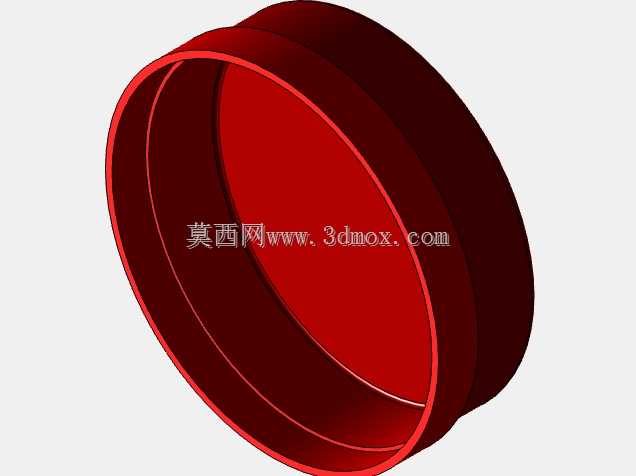

　　这套模具主要面向摩托车电气系统中云母绝缘构件的批量注塑成型工序，在摩托车整车配套的零部件生产环节里，云母材质的绝缘垫块、隔片是点火模块、整流器周边必不可少的绝缘支撑件，这类构件不仅要耐受发动机舱长期的高温烘烤，还要在整车振动工况下保持结构尺寸稳定，不能出现开裂、形变导致的绝缘失效问题，因此模具的型腔设计、进胶点位排布都需要匹配云母填充改性塑料的流动特性。从结构设计逻辑来看，整套模架采用标准两板模基础结构做针对性改型，分型面的选择完全顺着云母构件的侧壁脱模斜度走向，避免在构件的绝缘安装面留下分型飞边，减少后续人工修边的工序量，毕竟这类绝缘件的安装面如果残留飞边，会导致装配后与电子元件的贴合间隙超标，影响绝缘防护的可靠性。

　　进胶方式选用侧浇口潜伏式进胶，浇口位置设置在构件非安装面的侧边，开模时浇口可以自动拉断，不会在构件的功能表面残留浇口痕迹，也省去了后续剪浇口的人工操作，适配大批量连续生产的节拍要求。冷却水路的排布沿着型腔的轮廓做等距环绕，进出水接口设置在模架的非操作侧，不会和生产现场的机械手取件路径产生干涉，水路直径按照常规注塑模的冷却效率要求设置，保证模温在连续生产过程中保持均匀，避免因为局部模温差异导致云母填充塑料的收缩率不一致，出现构件翘曲、尺寸超差的问题。顶出结构采用顶针加顶板的组合顶出方式，顶针的排布位置避开构件的薄壁区域，全部设置在构件的加强筋、安装凸台对应的背部位置，防止顶出过程中顶穿构件薄壁，或者在构件表面留下明显的顶针痕迹，影响后续的装配精度。模具的安装尺寸完全匹配车间常用的160吨卧式注塑机的拉杆间距、定位圈尺寸、锁模孔位，不需要额外做安装转接板就能直接上机装夹，定位圈采用标准φ100mm规格，浇口套的球面半径和注塑机喷嘴的匹配尺寸做了公差校验，避免生产过程中出现溢料问题。

　　导柱导套的配合间隙按照精密模具的公差等级选配，保证合模过程中型腔与型芯的同轴度偏差控制在0.02mm以内，避免出现分型面错位导致的构件壁厚不均问题，毕竟云母填充材质的流动性相比纯塑料要差一些，壁厚不均很容易导致局部填充不足、缺料的缺陷。在排气设计上，在型腔的末端、加强筋的汇聚位置都做了深度0.02mm的排气槽，排气槽顺着分型面引出到模架外部，避免注塑填充过程中型腔内部的气体无法及时排出，在构件表面形成烧焦、气泡的缺陷，这类绝缘构件如果内部存在气泡，会大幅降低绝缘耐压性能，直接导致零件报废。模具的滑块结构针对构件侧面的倒扣结构做了斜导柱抽芯设计，抽芯行程预留足够的安全距离，斜导柱的倾斜角度控制在合理范围内，保证开模过程中抽芯动作顺畅，不会出现卡滞、拉伤构件侧面的问题，滑块的定位装置采用弹簧加波珠的定位结构，保证合模时滑块能够精准复位，不会出现错位导致的型腔损伤。整套模具的成型零件都做了针对性的表面处理，型腔表面抛光到合适的粗糙度，既保证构件表面的光洁度满足绝缘要求，又不会因为表面过于光滑导致脱模时产生真空吸附，造成脱模困难。

　　在实际生产场景中，这套模具适配的是云母填充改性聚丙烯材料，成型工艺窗口相对较窄，模具的加热、冷却系统的设计能够快速把模温稳定在材料要求的区间，减少工艺参数调整的时间，换产时只需要更换对应的镶件就可以适配同系列不同尺寸的云母绝缘件生产，不需要更换整套模架，能够有效降低配套生产的模具成本。考虑到摩托车零部件生产的批量特性，模具的易损件都做了标准化设计，顶针、导套、浇口套这些易损耗的零件都选用标准件，生产过程中出现磨损可以快速更换，减少停机维修的时间，模架本身选用标准模架改制，加工周期短，后期维护也比较方便。
