阀块配套梅萨耳轴安装结构

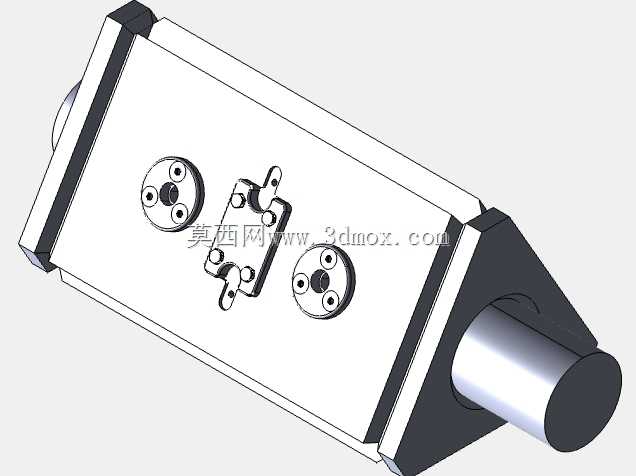

　　在流体控制类设备的阀组集成布局中，这类耳轴结构是阀块与执行端、机架衔接的核心承载部件，常见于工业液压阀组、工艺管路阀岛的安装工位，用来抵消阀块工作过程中产生的径向载荷、管路振动带来的交变应力，避免阀块安装面出现应力集中导致的密封失效问题。从结构设计逻辑来看，该耳轴采用箱体式承载主体搭配单侧伸出轴的布局，主体安装面预留了两组圆形定位接口与一组异形安装位，圆形接口对应阀块上的流体通路对接端，设计时采用了止口定位结构，安装时可以直接嵌入阀块对应的定位槽，不需要额外做同轴度找正，能大幅缩短现场装配的调校时间，异形安装位则用来固定阀块上的信号反馈模块或者小型调压组件，避免外接元件在设备运行中因为振动出现松脱。

　　伸出轴部分采用了阶梯轴设计，轴肩位置直接作为轴向定位基准，和机架上的安装轴承座配合时，不需要额外加装定位套就能限制轴向窜动，轴端的平面设计可以和传动摇臂或者执行摆杆配合，通过平键传递扭矩，带动阀块内部的阀芯做回转动作，实现通路的切换调节。设计过程中需要重点关注安装边界的匹配，主体箱体的侧边做了斜切过渡处理，一方面是为了避让阀块周边的管路接头、走线空间，避免安装时和相邻的液压硬管、传感器线缆产生干涉，另一方面斜切结构可以在不降低主体结构强度的前提下，减少整体的重量，降低伸出轴的悬臂载荷。

　　主体安装面的螺纹孔布局采用了对称式设计，两组圆形接口周围的安装孔呈圆周均布，锁紧时受力均匀，不会因为单侧锁紧力过大导致密封面倾斜出现泄漏，异形安装位的固定孔则根据搭载元件的安装孔位做了对应匹配，孔位周边做了局部加厚处理，避免锁紧时薄壁位置出现变形。实际应用场景中，这类耳轴结构多配套在大通径的回转式阀块上，比如冶金设备的液压控制阀组、工程机械的流体分配阀块，工作过程中耳轴不仅要承受阀块自身的重量，还要承受管路内流体压力波动带来的冲击载荷，所以主体结构的壁厚设计做了针对性加强，伸出轴和箱体的连接位置采用了圆弧过渡，避免应力集中导致的轴根断裂问题。

　　安装时需要注意，伸出轴和轴承座的配合公差选用过渡配合，既保证装配时的便利性，又能避免运行过程中出现轴孔相对滑动，主体和阀块的连接面需要加装密封垫片，同时控制锁紧螺栓的扭矩，避免扭矩过大导致阀块的安装平面变形，影响流体通路的密封性能。在日常运维场景中，这类耳轴的伸出轴位置需要定期加注润滑脂，减少和轴承座之间的磨损，因为一旦轴面出现磨损间隙，就会导致阀块的回转精度下降，进而影响阀芯的位置控制精度，出现流体通路切换不到位、内泄漏量增大的问题。从建模逻辑来看，该结构的特征搭建顺序优先从主体安装基准面开始，先绘制主体的箱体轮廓，再切除出安装面的各个定位止口、螺纹孔底孔，之后搭建伸出轴的特征，最后处理各个位置的过渡圆角、安装孔的倒角，建模过程中需要严格控制各个安装面的形位公差，尤其是两个圆形定位接口的同轴度、伸出轴和主体安装面的垂直度，这些公差直接决定了后续装配的适配性和运行稳定性。
