双滚轮夹持式滚动输送机构结构

项目分类:阀门 发布时间:2025-09-16 ID:1074747
  • 双滚轮夹持式滚动输送机构结构
  • 双滚轮夹持式滚动输送机构结构
  • 双滚轮夹持式滚动输送机构结构

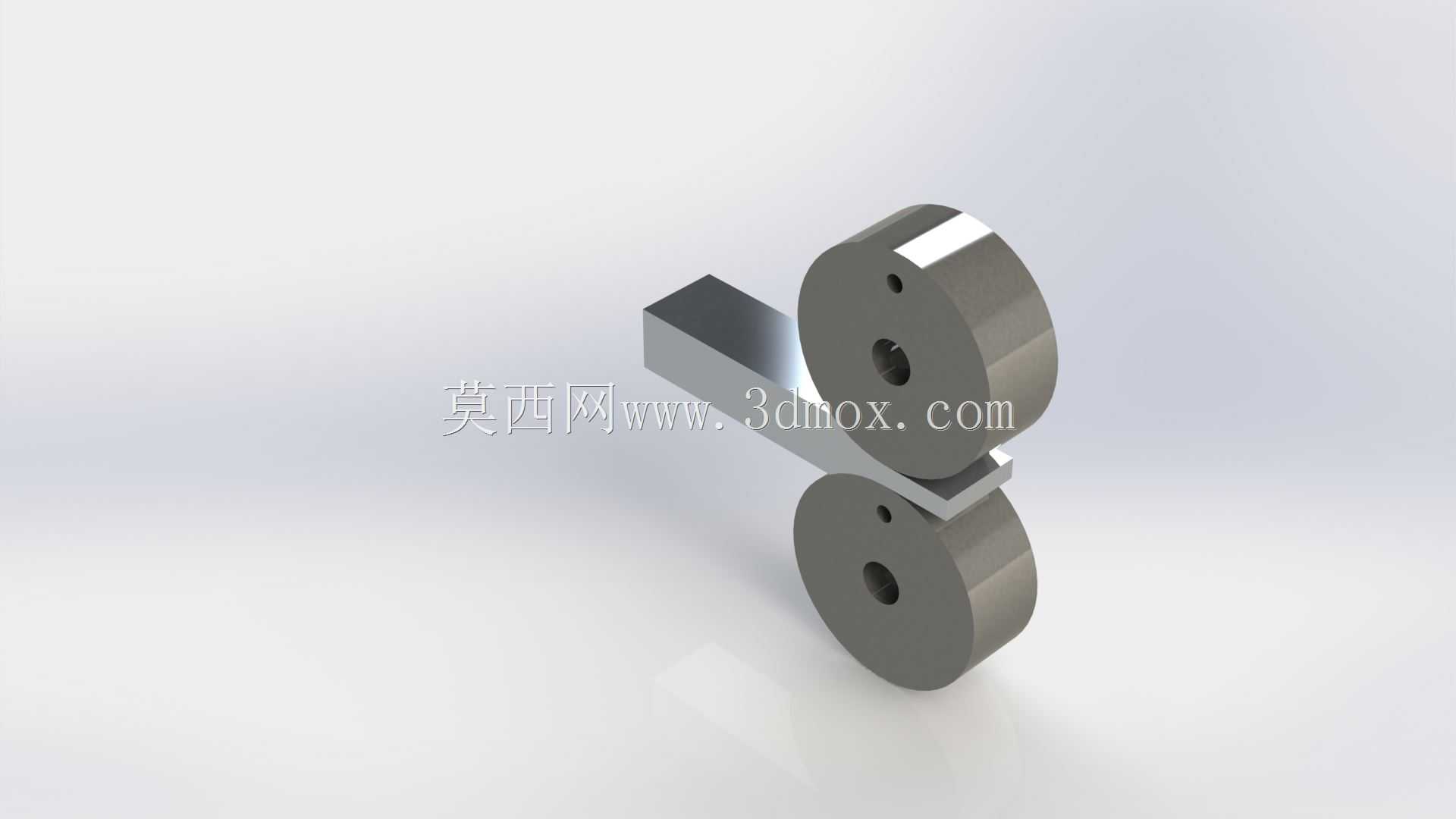

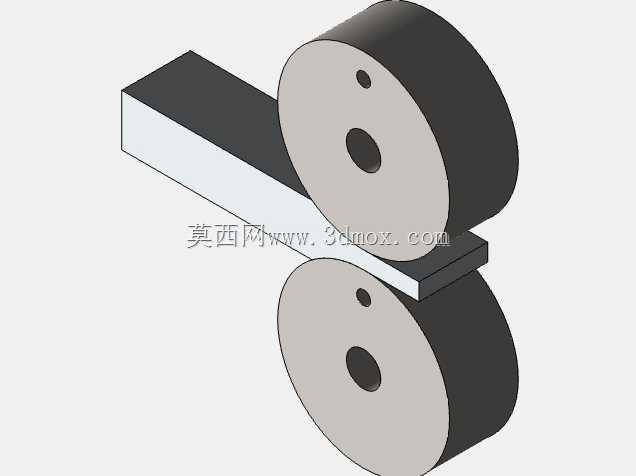

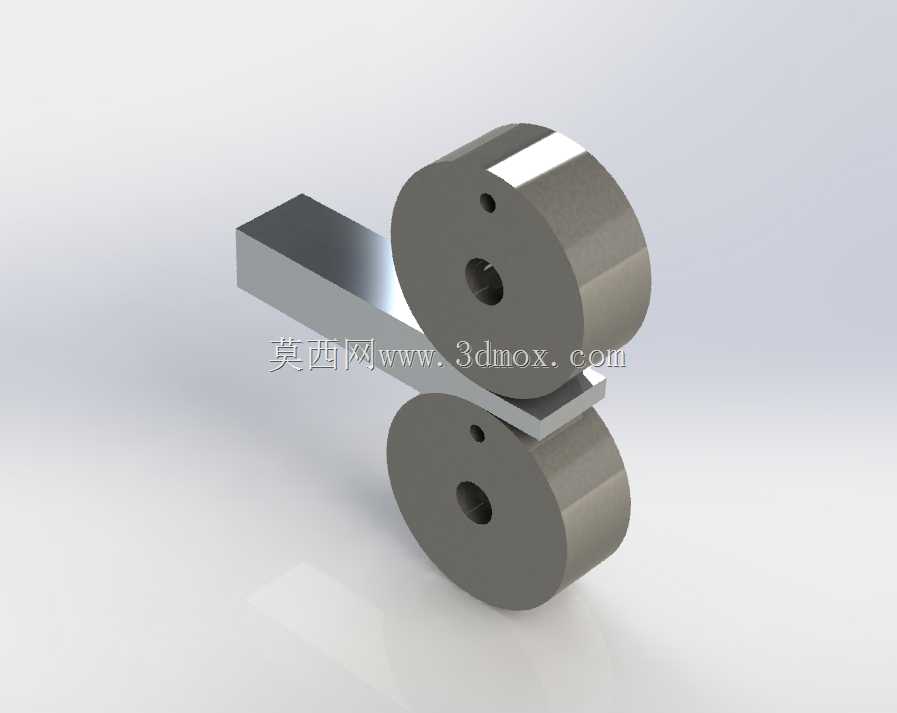

  从结构功能上看,两个滚轮均采用实心圆柱结构,端面开设的中心通孔用于和传动轴配合安装,端面靠近外圆位置的小孔是锁紧销孔,装配时可以通过穿入圆柱销实现滚轮和传动轴的周向固定,避免滚轮在带载转动时出现打滑空转。滚轮的外圆面做了精磨处理,表面粗糙度控制在Ra0.8以内,既可以减少和工件接触时的摩擦阻力,也能避免划伤阀块的加工基准面,保证后续工序的定位精度。设计这套结构的时候,首先要考虑的是安装边界的适配性,滚轮的外径尺寸需要匹配对应工位的进给行程要求,滚轮厚度要大于被输送阀块的宽度,保证工件在整个进给过程中始终和两个滚轮保持足够的接触面积,不会出现边缘脱开的情况。这套滚动机构的核心构型采用上下对称布置的圆柱滚轮配合中间平直条状工件的夹持结构,在阀门配套的阀块加工、输送、检测工位中有着非常广泛的适配场景。日常在阀类零件的生产线里,这类机构常被布置在阀块端面磨削、密封槽精铣、通油孔去毛刺的工序段,替代传统的皮带输送或者V型块定位方式,依靠两个滚轮的同步反向转动,带动中间的条状阀坯做直线进给,同时滚轮的圆柱面可以对工件的上下基准面形成稳定的夹持约束,避免细长阀杆或者阀块条料在进给过程中出现翘曲、偏摆的问题。

  两个滚轮的中心距需要根据被夹持工件的厚度做适配调整,装配时要保证两个滚轮的轴线平行度误差控制在0.02mm以内,否则工件进给时会出现跑偏、卡滞的问题,严重时还会刮伤工件表面。中间的条状工件和滚轮接触的面为经过铣削加工的平面,和滚轮外圆形成线接触的传动副,相比面接触的传动结构,这种线接触的形式可以在保证足够夹持摩擦力的前提下,减少接触面积带来的摩擦损耗,长期运行也不会因为接触面的磨损导致传动精度下降。在实际的工位布置中,这套机构的滚轮传动轴两端会装配深沟球轴承,安装在两侧的立式安装支架上,支架上会开设腰型调节孔,方便调整上下滚轮的中心距,适配不同厚度规格的阀类零件加工需求。

  动力输入端可以根据工位的进给速度要求,选择同步带轮或者齿轮传动的方式连接驱动电机,两个滚轮的转动方向相反、线速度保持一致,保证工件的进给速度平稳,不会出现上下表面速度差导致的工件表面搓伤问题。另外在滚轮的侧面可以加装接近传感器,检测工件的进给位置,给后续的加工刀具或者检测探头发送触发信号,实现整个工序的自动化运行。这类滚动机构相比传统的输送结构,整体结构非常紧凑,不需要复杂的张紧机构或者导向组件,安装占用的空间更小,在阀类零件加工的小型自动化工作站里非常适用,日常维护只需要定期给滚轮的轴承加注润滑脂,检查滚轮外圆面的磨损情况即可,维护成本很低。

  在设计建模的时候,需要重点校核滚轮和传动轴的配合公差,中心孔采用H7/k6的过渡配合,保证滚轮装配后不会出现径向跳动,锁紧销孔的位置要避开传动轴的键槽位置,避免应力集中导致传动轴断裂。同时要考虑滚轮的材质选择,针对输送钢制阀块的场景,滚轮可以采用45号钢调质处理后表面淬火,硬度达到HRC45-50,提升耐磨性能;如果是输送铜质或者铝质的阀类零件,滚轮外圆可以包覆一层聚氨酯材质,避免划伤较软的工件表面。安装的时候要保证两个滚轮的对称中心和工件的进给中心线重合,偏差不能超过0.1mm,否则工件进给时会受到侧向力,导致进给阻力变大,长期运行还会加剧轴承的磨损。
