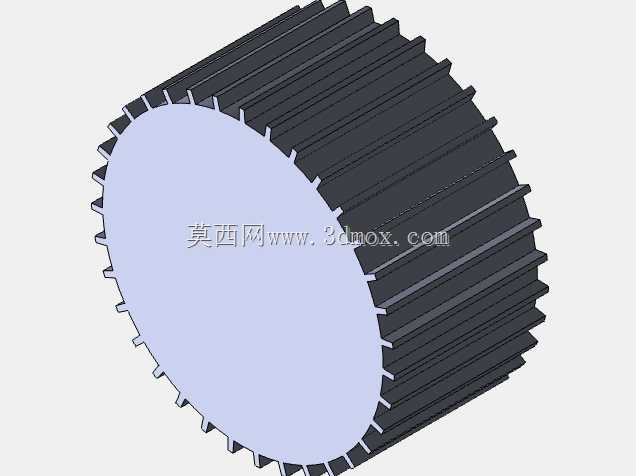

台式绕线机带齿绕线辊结构设计

在中小型线圈加工的生产场景里，这类带齿结构的绕线辊是台式绕线设备的核心执行部件，日常应用覆盖小型变压器线圈绕制、电感线圈排线、低压电器绕组加工等多个细分作业场景，区别于大型工业绕线设备的重载辊轴，这类部件更适配小批量、多规格的精密绕线作业需求，常见于电子配件加工车间、电器维修站点、小型机电生产作坊的台式绕线设备上。

从实际用途来看，该部件作为绕线作业的承载基体，作业时线材会逐层排布在辊体的光滑柱面区域，外圈的均匀齿形结构并非用于齿轮啮合传动，而是配合设备的排线定位机构，在绕线过程中实现每一圈线材的精准卡位，避免绕制过程中线材打滑、叠线、排线错位的问题，尤其是绕制细径漆包线的时候，齿槽的定位作用能大幅降低绕组的匝间间隙误差，提升线圈成品的电气参数一致性。

从功能特性上分析，辊体采用一端敞口的薄壁筒式结构，相比实心辊轴能有效降低自身转动惯量，台式绕线设备的驱动电机功率普遍不大，低转动惯量的辊体可以减少设备启动、换向、停机时的惯性冲击，避免细径线材被惯性拉断；外圈的齿形采用等距直齿设计，齿顶做了微小的倒角处理，不会刮伤漆包线的绝缘层，齿高控制在合理范围，既能够给排线机构提供足够的定位基准，又不会在辊体转动时带动周边气流扰动影响细线材的排布精度；敞口端的内孔为安装基准面，加工时保证内孔与外圆柱面的同轴度，能避免辊体高速转动时出现径向跳动，绕线过程中辊面跳动量过大会直接导致线材张力波动，轻则出现排线松垮，重则拉断线芯。

设计思路上，首先要匹配台式绕线机的安装空间，这类设备的工作台面尺寸有限，辊体的径向尺寸不能过大，否则会超出设备的排线行程范围，轴向长度则要对应常规小型线圈的绕制宽度，覆盖多数常用规格的线圈加工需求；齿形参数设计时，没有采用标准齿轮的模数参数，而是根据常用漆包线的线径范围设置齿距，保证每一个齿槽对应单圈线材的排布位置，齿的厚度做了减薄处理，在保证结构强度的前提下尽可能减少齿形占用的辊面有效宽度，提升辊面的利用率；筒壁厚度的选取兼顾了结构刚性与轻量化需求，壁厚过薄会在绕线张力作用下出现筒形变形，导致辊面失圆，壁厚过大则会提升转动惯量，增加驱动负载，设计时通过受力仿真校核，保证在最大绕线张力下辊面的径向变形量控制在微米级，不会影响绕线精度。

外形尺寸与安装边界方面，辊体的外圆直径适配台式绕线机的中心高要求，安装后辊面与设备排线导轮的高度差控制在合理范围，保证线材进入辊面时的张力方向与辊面切线方向一致，减少线材的弯折应力；敞口端的内孔直径与设备主轴的安装轴径采用间隙配合，装配后通过端盖锁紧固定，安装时要保证辊体的轴向定位台阶与主轴轴肩贴合，避免转动过程中出现轴向窜动，轴向窜动会导致绕制的线圈出现端面不齐的问题；辊体的整体长度要小于设备主轴到尾座顶尖的最大间距，安装后尾座顶尖顶紧辊体另一端的工艺中心孔时，不会出现顶装干涉，同时要预留出锁紧螺母的安装空间，保证装拆操作时不需要拆解设备的其他周边部件；齿顶圆的直径要小于设备安全防护罩的内部净空尺寸，转动时齿顶与防护罩内壁保留足够的安全间隙，避免出现刮碰异响，也防止操作时衣物、工具误触转动的齿形结构引发安全隐患。

实际生产应用中，这类绕线辊的材质一般选用硬质铝合金，表面做硬质阳极氧化处理，提升辊面的耐磨性能，长期绕线作业后辊面不会被线材磨出凹槽，保证绕线精度的持久性；齿形部分与辊体为一体化加工结构，相比装配式齿圈不会出现连接松动的问题，长时间高速转动也不会有动平衡超差的情况，适配台式绕线机每分钟数百转的常规作业转速，不需要额外做动平衡校正就能满足平稳运转的要求。
