带万向节花键端传动连接轴结构

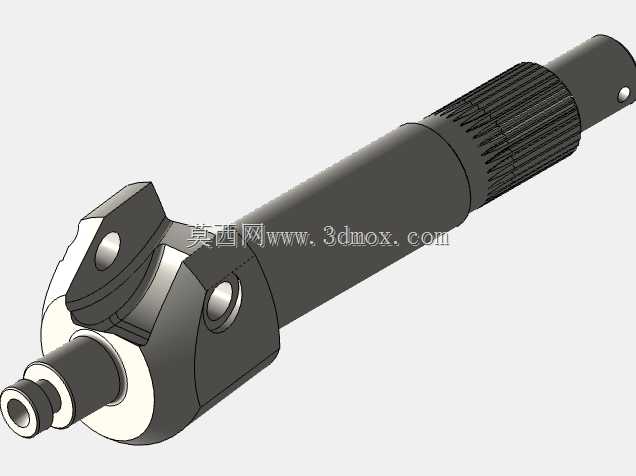

　　这款带万向铰接端的花键传动轴，主要应用在需要补偿两轴间径向、角向偏移的动力传递场景中，常见于中小型动力传输系统、行走机构的动力链路以及需要小范围调整传动角度的设备布局里。从结构上看，轴体一端采用十字轴式万向铰接结构，铰接端的两个叉耳通过销轴与配套的万向节叉配合，能够在两轴存在一定安装夹角、运行中出现相对位移时，持续稳定传递扭矩，避免刚性连接带来的轴体憋劲、轴承过载甚至轴件断裂的问题。花键段采用矩形渐开线齿形设计，齿部经过等距排布，相比普通平键连接能够承受更大的传递扭矩，同时允许配套的滑动毂在花键段做轴向位移，适配传动链路中存在轴向窜动的工况，比如设备运行中因热胀冷缩、部件形变带来的轴向尺寸变化，都可以通过花键副的滑动来补偿。

　　轴身主体采用等直径圆柱结构，在靠近万向节端的位置设计有阶梯轴颈，用来安装支撑轴承或者密封组件，轴颈处的直径差形成的轴肩可以作为轴承安装的定位面，保证支撑位置的轴向精度，避免轴承运行中出现窜动。最外端的细轴段设计有径向销孔，用来安装锁紧销或者定位卡簧，对端部安装的部件进行轴向固定，防止运转过程中部件脱出。从安装边界来看，万向节端的叉耳开有同轴销孔，安装时需要保证销轴与孔的配合间隙控制在合理范围，既不能过紧导致铰接转动卡滞，也不能过松带来传动冲击和异响；花键段的有效配合长度需要匹配滑动毂的行程，预留足够的轴向移动余量，避免滑动到极限位置时出现齿部脱开或者硬顶的情况。

　　设计过程中，首先根据需要传递的额定扭矩计算花键的齿参数，确定齿的模数、齿数以及有效啮合长度，保证齿面的接触应力在材料许用范围内，避免长期重载下出现齿面压溃、磨损过快的问题；万向节端的叉耳厚度、销轴直径则根据最大偏角下的受力情况进行校核，确保在最大允许传动夹角下，叉耳和销轴的剪切、弯曲强度满足工况要求。轴身的同轴度公差需要严格控制，尤其是支撑轴颈、花键段以及万向节铰接孔的同轴度，否则高速运转时会产生较大的离心振动，带来支撑轴承的额外负载，缩短整个传动链路的使用寿命。表面处理上，花键齿面和铰接销轴的配合面需要做硬化处理，提升耐磨性能，轴身其余部分做防锈处理即可，兼顾成本和使用需求。

　　实际装配时，需要先将万向节的十字轴与轴端叉耳组装到位，加注润滑脂保证铰接部位的润滑，再将支撑轴承压装到对应轴颈位置，最后将滑动花键毂套入花键段，确认轴向滑动顺畅无卡滞，端部的锁紧销安装到位后，再进行整体的动平衡校验，尤其是在转速较高的应用场景下，动平衡精度直接影响传动的平稳性和噪音水平。这类传动轴相比刚性固定轴，对安装精度的容错率更高，在一些机架焊接存在一定形位误差、设备运行中部件存在相对位移的场景下，能够大幅降低装配调试的难度，同时减少运行过程中的附加载荷，提升整个传动系统的可靠性。
