这套直线导轨传动机构,是自动化设备里最常用的单轴线性执行单元,日常在3C电子零部件组装、小型工件精密检测工位、激光打标设备进给轴、点胶设备位移平台这类场景里随处可见,核心作用是带动安装在滑台台面上的工装、加工头或者检测元件,沿着固定直线方向做高精度的往复位移,替代人工手动移位来保证重复定位的一致性。

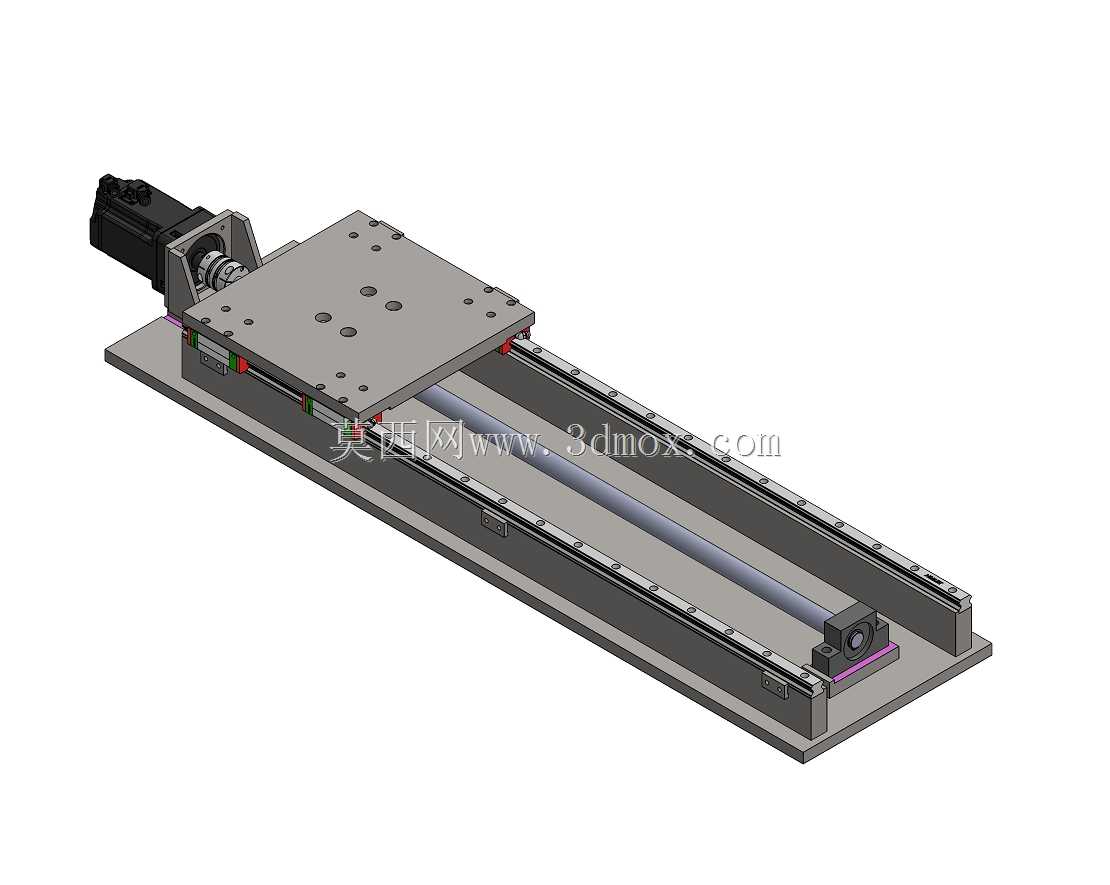

从结构设计逻辑来看,整套机构采用伺服电机直连滚珠丝杠的传动方案,电机输出端通过联轴器和丝杠端部直接连接,省去了同步带轮这类中间传动环节,既减少了传动背隙,也压缩了整体安装长度,适合设备内部安装空间局促的场合。底座采用一体化加工的铸铁底板,两侧平行安装两根直线导轨作为导向支撑,滑台台面通过四个滑块和导轨配合,相比单导轨支撑的结构,双导轨布局能承受更大的偏载力矩,哪怕台面上安装的工件重心偏离中心位置,也不会出现滑块卡滞或者运行抖动的问题。丝杠螺母直接固定在滑台台面的中心位置,传动过程中推力直接作用在滑台重心线上,能避免偏载带来的丝杠额外磨损,长期运行也能保持传动精度稳定。

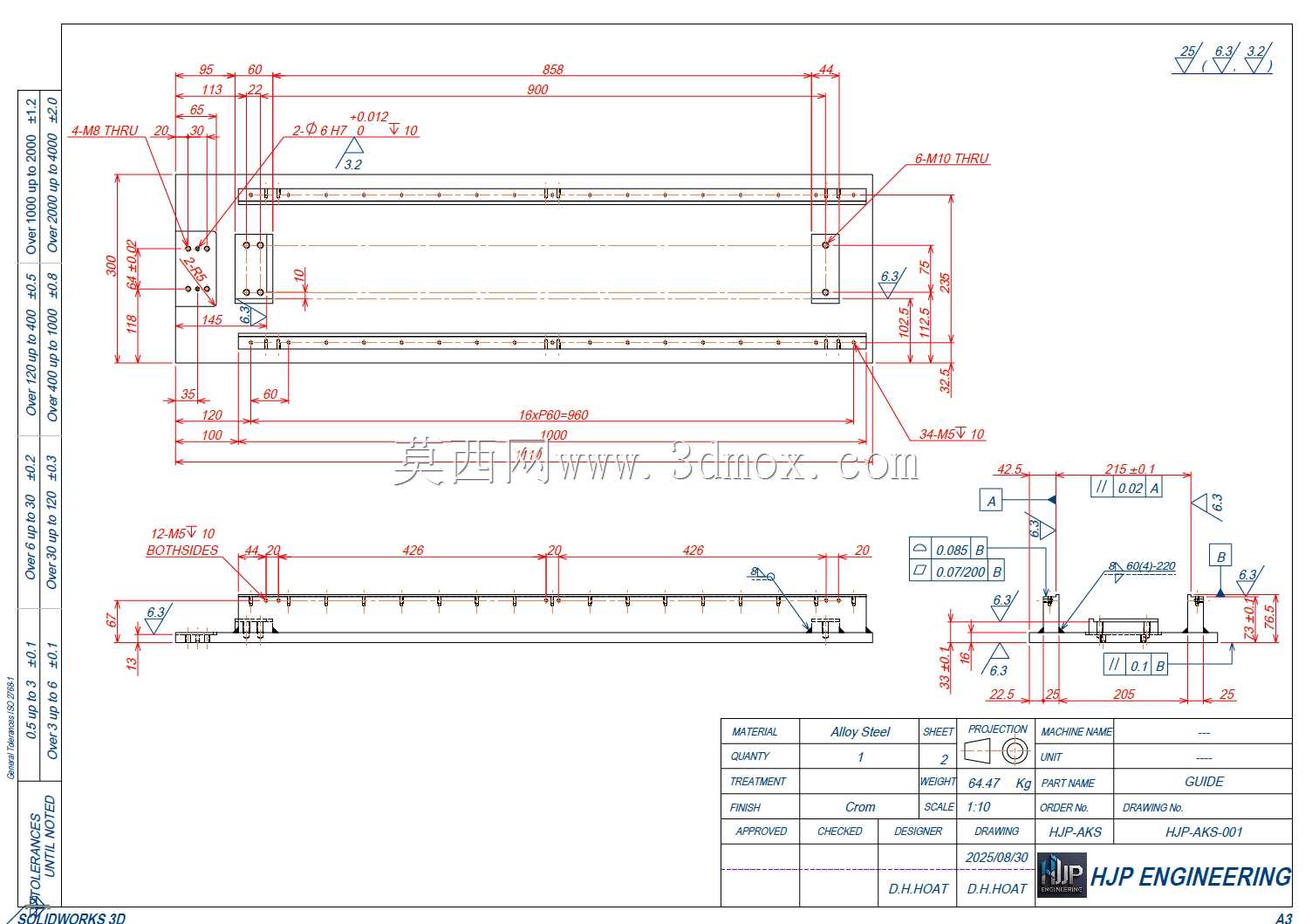

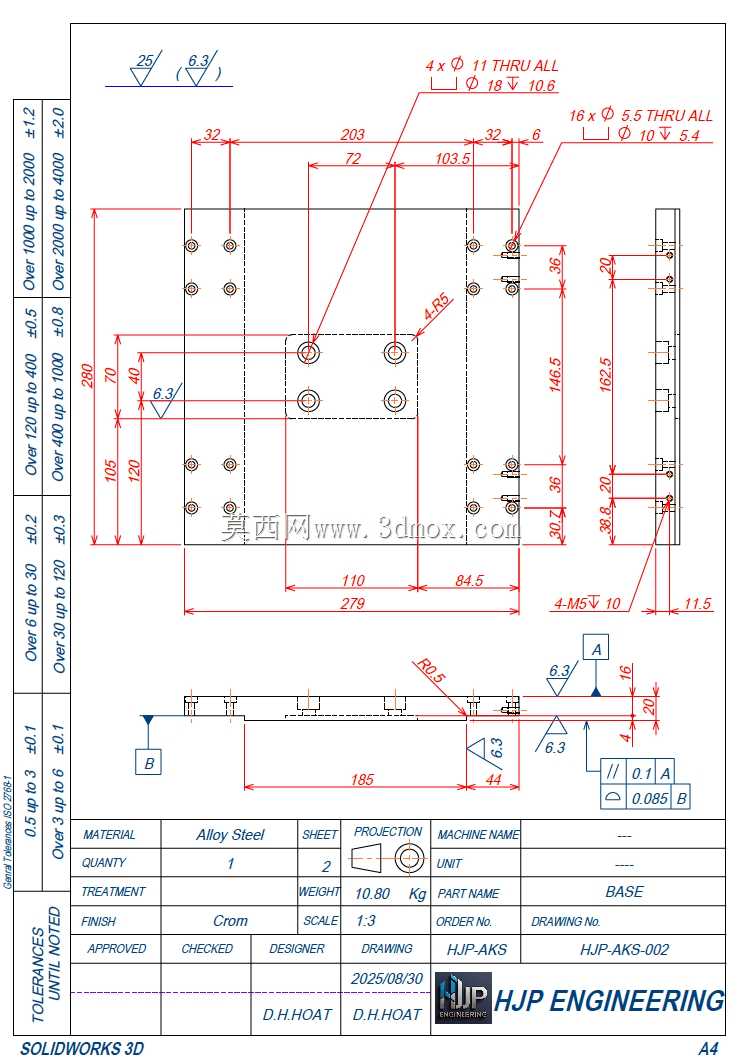

设计这套结构的时候,首先要明确的是安装边界尺寸:底板的长度要根据有效行程来确定,通常丝杠的总长度要比有效行程多出两端支撑座的安装空间加上螺母的安全余量,两端的丝杠支撑座采用固定侧加支撑侧的组合,固定侧安装成对角接触轴承来承受丝杠转动带来的轴向和径向载荷,支撑侧用深沟球轴承做径向支撑,允许丝杠在高速转动时出现的微量热伸长,避免丝杠憋转。滑台台面的安装孔采用矩阵式排布的螺纹孔,方便不同规格的工装夹具直接安装,不需要额外做转接板,台面上的定位销孔是加工时一次装夹镗出的,能保证工装安装后的位置精度,减少现场调试的校准时间。导轨的安装基面在底板加工时做了一次性铣平,平面度控制在0.02mm每米范围内,安装时只需要靠紧基面的定位台阶打表锁紧就能保证两根导轨的平行度,不需要反复调整修配,能大幅降低装配工时。
实际使用过程中,这套机构的运行精度主要靠几个关键位置的公差配合来保证:首先是导轨安装面和丝杠安装面的平行度,这个形位公差会直接影响滑台运行的顺畅度,如果平行度超差,滑块会在运行到特定位置时出现阻力变大的情况,长期运行会加剧导轨滚道的磨损,缩短使用寿命;其次是丝杠两端支撑座的同轴度,要是两个支撑座不同心,丝杠转动时会出现周期性的跳动,不仅会增大伺服电机的负载,还会导致滑台的重复定位精度出现波动;另外滑台台面和导轨滑动平面的平行度也需要严格控制,不然台面上安装的加工头或者检测元件会在行程不同位置出现高度差,影响加工或者检测的一致性。
在选型适配的时候,要根据实际负载重量、运行速度、重复定位精度要求来匹配对应的参数:如果是负载较轻、运行速度快的场景,可以选导程更大的滚珠丝杠,搭配高转速的伺服电机,能实现更快的位移效率;如果是需要大推力、高精度进给的场景,就选小导程的丝杠,搭配带刹车的伺服电机,停机时能锁住位置避免滑台下坠偏移。导轨的滑块预压也要根据使用场景调整,轻载高速的场合选微预压就能减少运行阻力,重载或者有冲击载荷的场合选中预压来提升结构刚性,避免滑台在受力时出现位移间隙。整套机构的所有走线都可以从底板侧面的走线槽布置,电机的动力线和编码器线可以顺着拖链连接到设备控制柜,不会在滑台运行时出现线缆拉扯的问题,外侧还可以根据需求加装风琴防护罩,避免加工过程中的切屑、灰尘落到导轨和丝杠表面,延长传动部件的维护周期。
