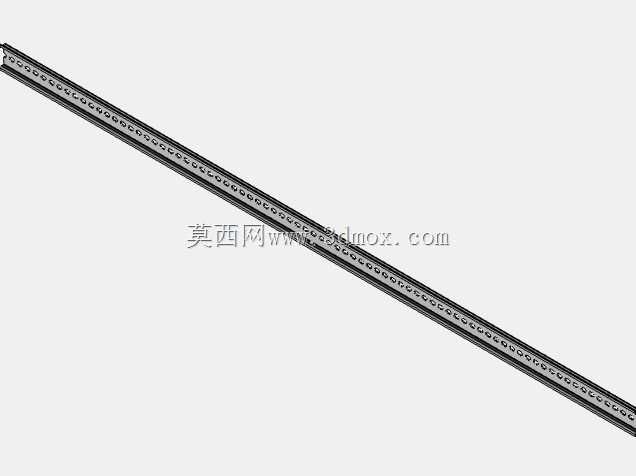

在工业阀组、电气元件集成安装场景中,DIN导轨是应用极广的标准化承载构件,这类导轨的核心作用是为各类阀块、小型电气模块提供统一的安装基准,大幅降低现场装配的适配成本,减少非标安装件的设计加工量。本次设计的导轨结构,核心围绕参数化适配逻辑搭建,区别于固定长度的定型导轨模型,设计阶段将长度、安装孔位参数做了关联绑定,使用者仅需调整总长度参数,即可自动完成全段孔位的阵列排布、孔距尺寸的匹配更新,无需逐一对孔位特征做重绘或阵列参数修改,能适配不同安装空间下的导轨长度需求,覆盖从小型阀岛集成到长距离电气柜排布的多场景使用要求。

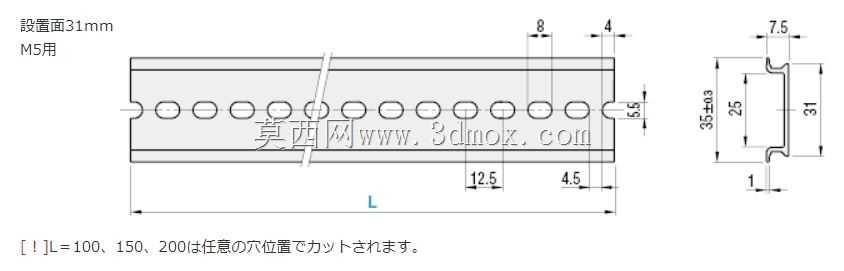

从实际安装边界来看,导轨的安装孔采用长圆孔设计,单孔宽度方向尺寸为5.5mm,长度方向尺寸为8mm,相邻孔位的中心距设置为12.5mm,这种长圆孔的设计预留了一定的安装调整余量,能抵消安装基面的孔位加工误差,避免出现孔位错位无法穿装紧固件的问题,适配M5规格的安装螺钉,符合常规工业安装的紧固件选型习惯。导轨本体的截面遵循DIN标准导轨的通用尺寸规范,能和市面上绝大多数标准阀块、导轨式安装电气元件的卡扣结构直接适配,元件卡装后不会出现松脱、卡滞或配合间隙过大的问题,安装时只需将元件卡扣对准导轨边缘按压即可完成固定,拆卸时也仅需拨开卡扣限位就能快速取下元件,大幅提升现场装配和后期维护的元件更换效率。

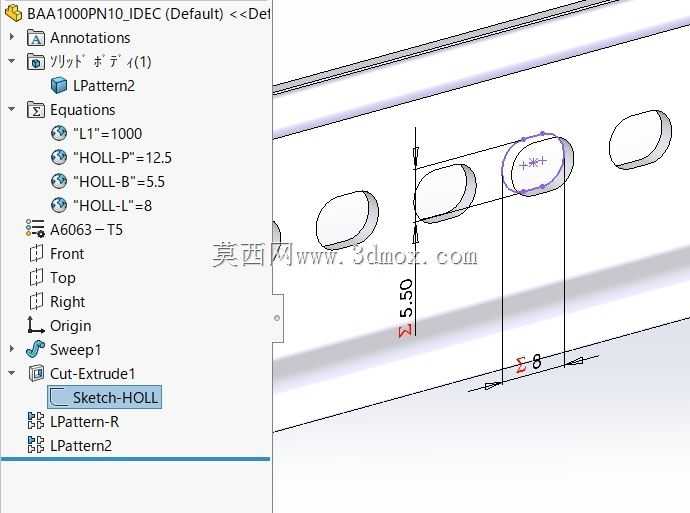

设计过程中,特征树的搭建遵循全参数关联逻辑,将导轨总长度、孔距、孔径、孔边距等核心尺寸全部纳入方程式驱动,修改任意核心参数后,所有关联特征都会自动更新,不会出现特征报错、参考丢失的问题,比如调整总长度为1000mm时,端部的孔边距会自动保持预设的安全距离,不会出现孔位超出导轨本体或者端部距离过小导致安装时导轨端部开裂的问题。从结构强度角度考虑,导轨的截面厚度和折弯尺寸经过常规工况校核,在承载常规阀块、小型电气元件的重量时,不会出现明显的下挠变形,能保证安装在上面的元件位置精度,避免因为导轨变形导致阀块接口错位、电气元件接插不良的问题。在实际工程应用中,这类参数化导轨模型能大幅减少设计人员的重复建模工作量,以往不同项目需要不同长度的导轨时,往往需要重新绘制或者修改原有模型的阵列特征,很容易出现孔位数量不对、端部距离不符合安装要求的问题,而采用参数化设计的模型,只需要输入需要的长度数值,几秒就能生成符合要求的导轨结构,且孔位排布完全符合安装规范,能直接导出工程图用于加工,或者导入装配体中完成整体设备的布局设计。
另外,导轨的安装孔排布兼顾了墙面安装、柜内安装、支架安装等多种安装形式的需求,长圆孔的调整量足够覆盖不同安装基面的孔位偏差,即使现场安装基面的预制孔位存在1-2mm的位置误差,也能通过长圆孔的调整余量完成导轨的固定,不需要对安装基面做二次扩孔处理,降低现场施工的难度。在阀组安装场景中,这类导轨可以作为阀块的集成安装基座,将多个阀块沿导轨排布安装,统一走管布线,让阀组区域的布局更加规整,也方便后期对单个阀块做维护更换,不需要拆卸整个阀组的安装结构,只需要松开对应阀块的卡扣就能取下故障阀块,大幅缩短维护停机时间。建模过程中对导轨的边缘做了微小的倒角处理,避免安装和维护过程中尖锐边缘划伤操作人员,也能减少元件卡装时的卡扣磨损,提升导轨和配合元件的使用寿命。整个模型的特征构建完全遵循实际加工工艺逻辑,导轨本体采用型材裁切后冲孔的工艺即可加工,没有设计无法加工的异形特征,所有孔位的尺寸和位置都符合冲压加工的工艺要求,不会出现孔距过小导致冲压模具强度不足的问题,能直接对接生产加工环节,不需要做二次工艺性修改。
