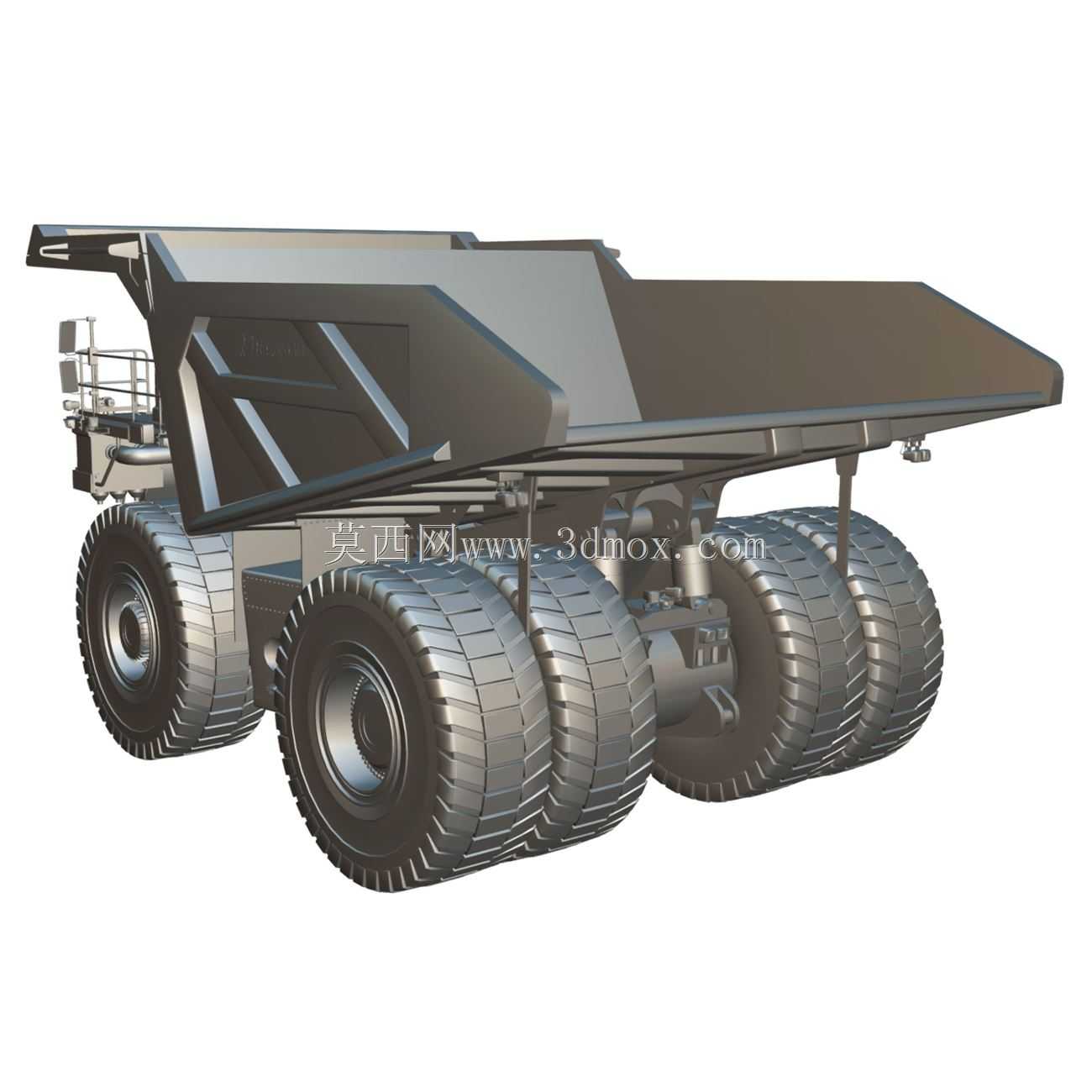

重型矿用自卸卡车RD4000三维数字模型

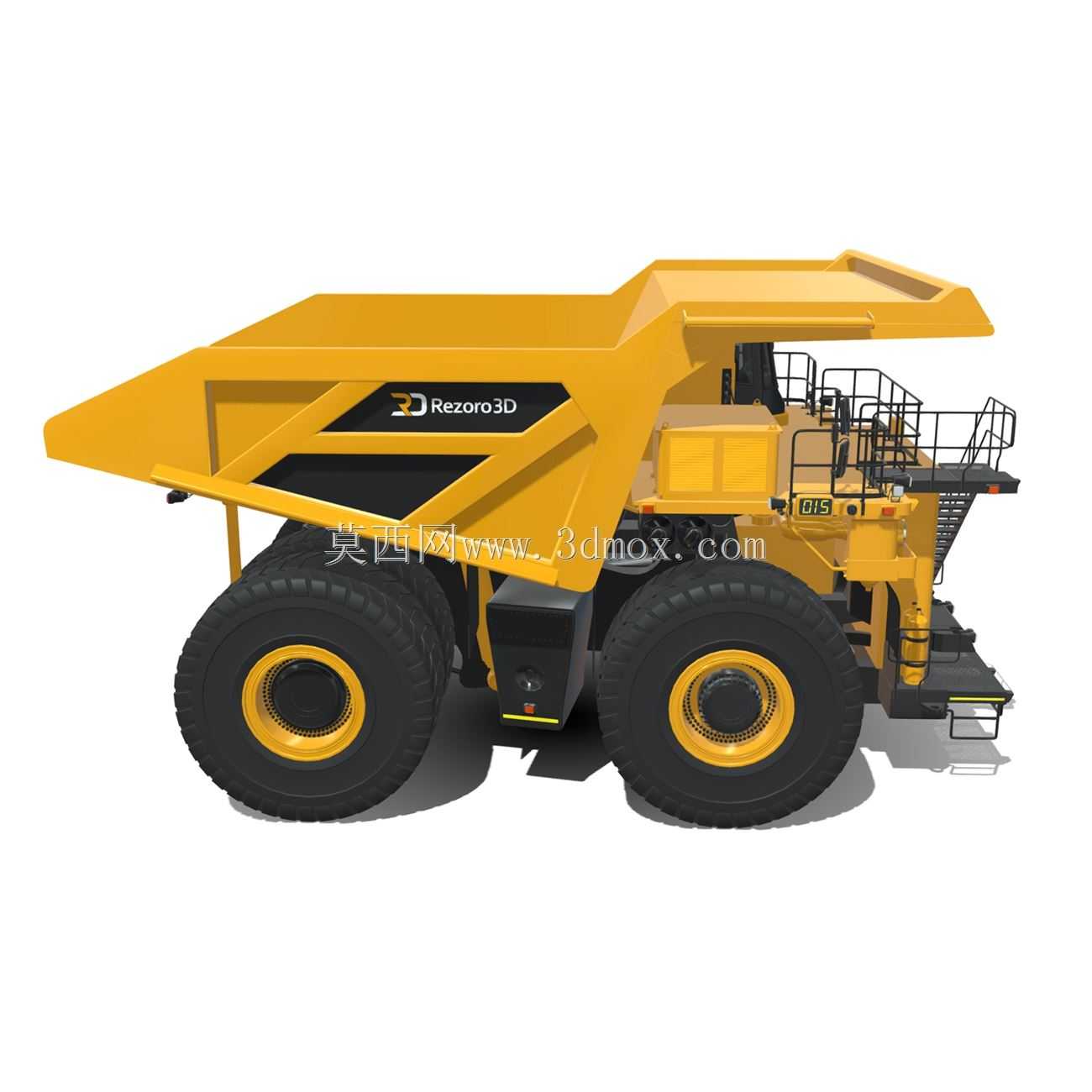

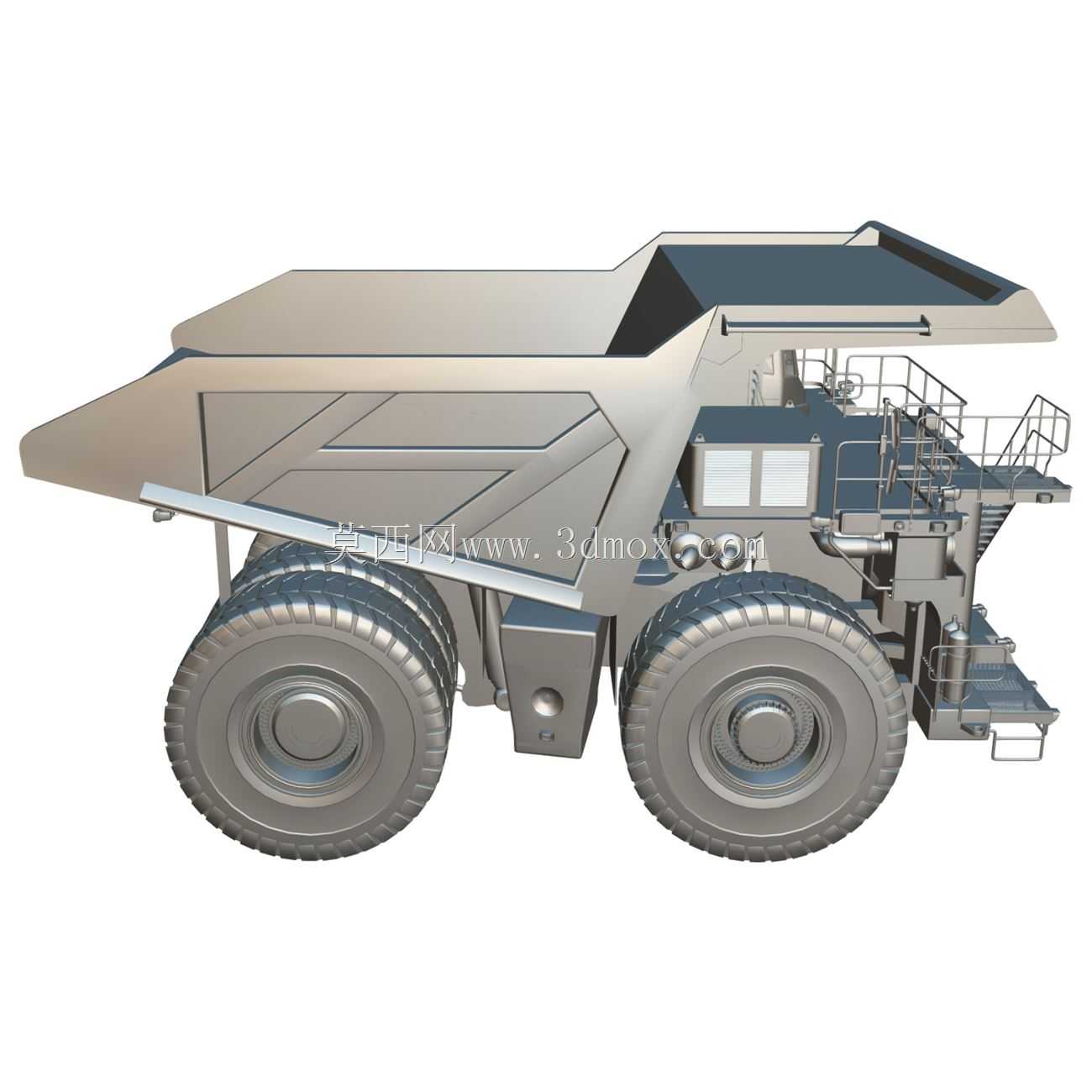

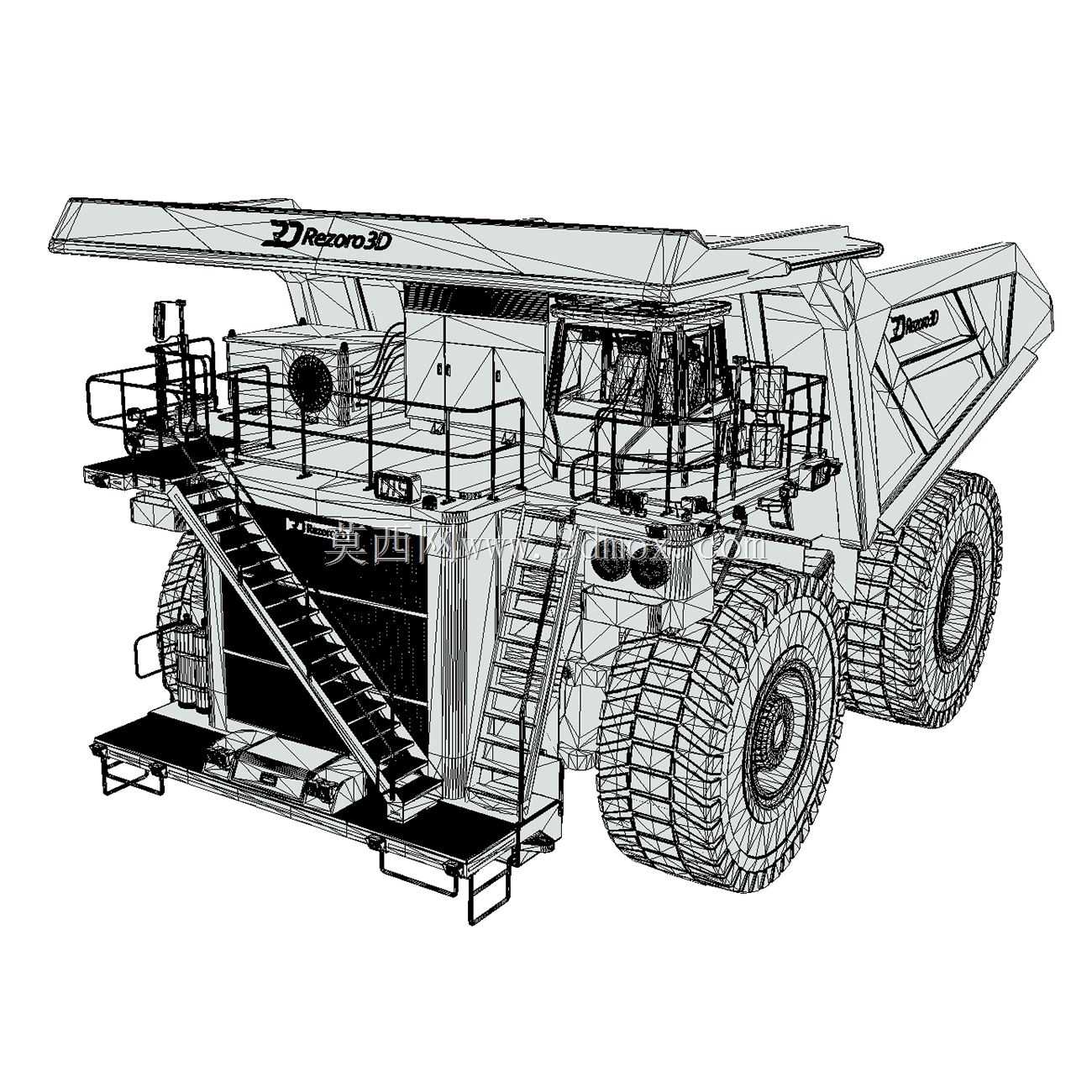

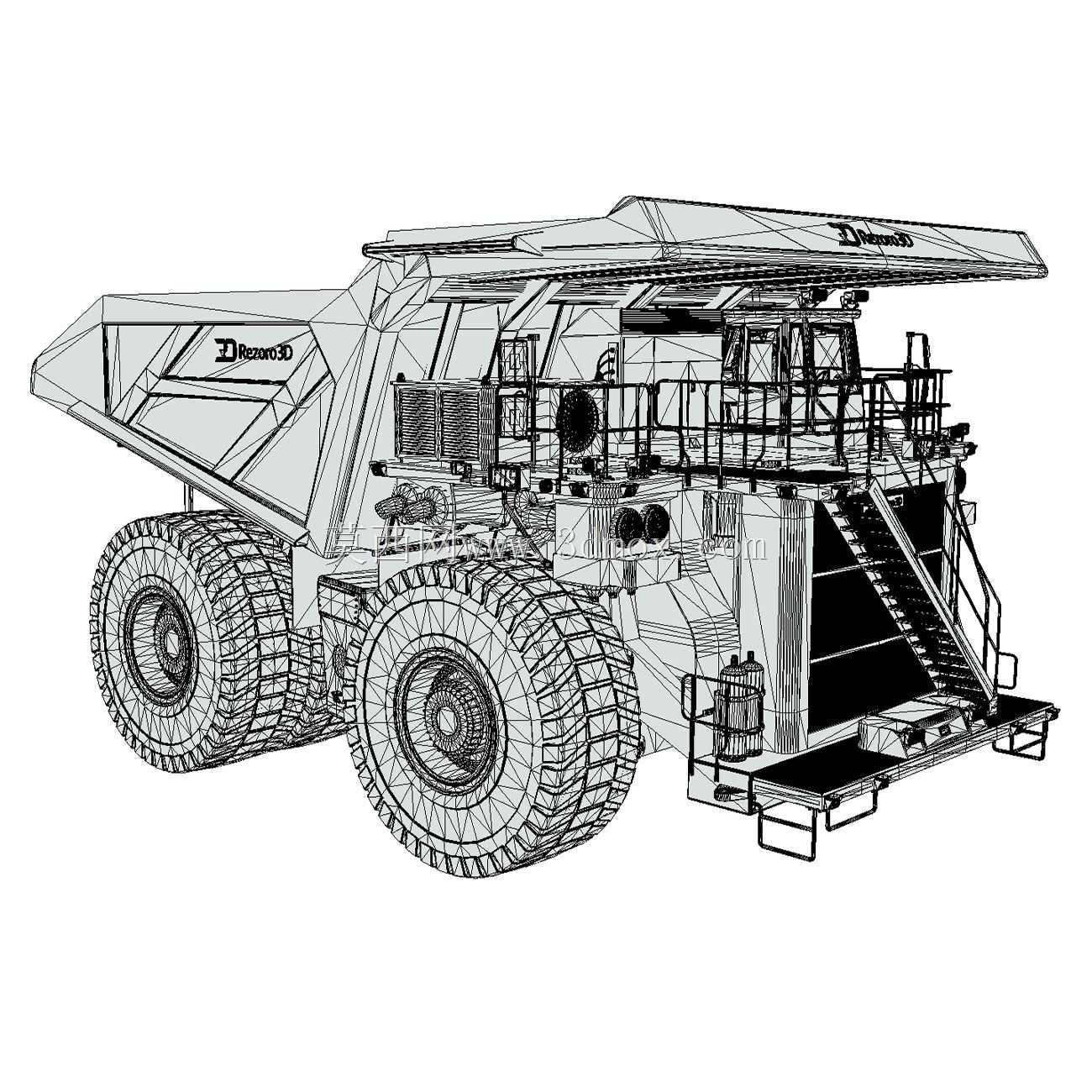

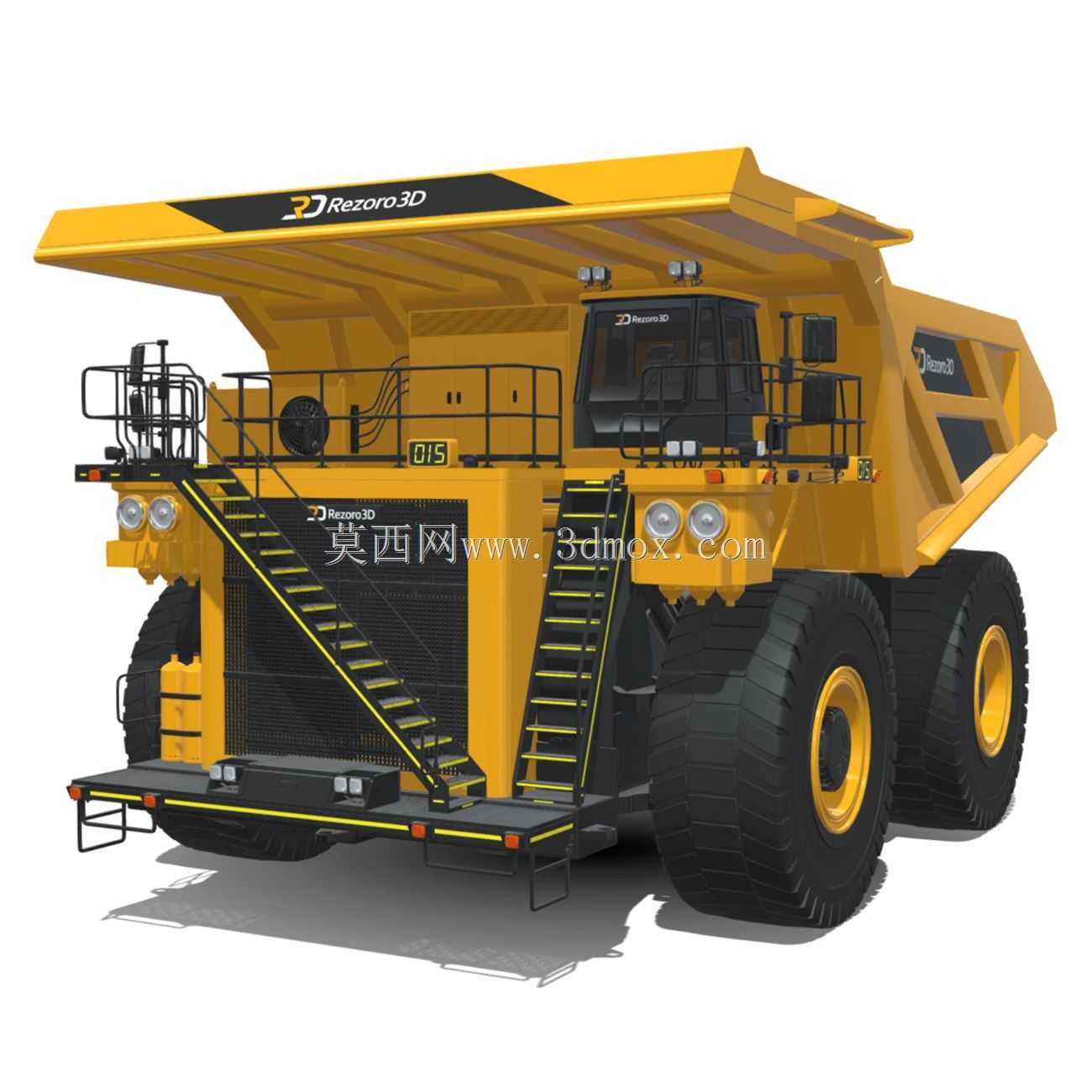

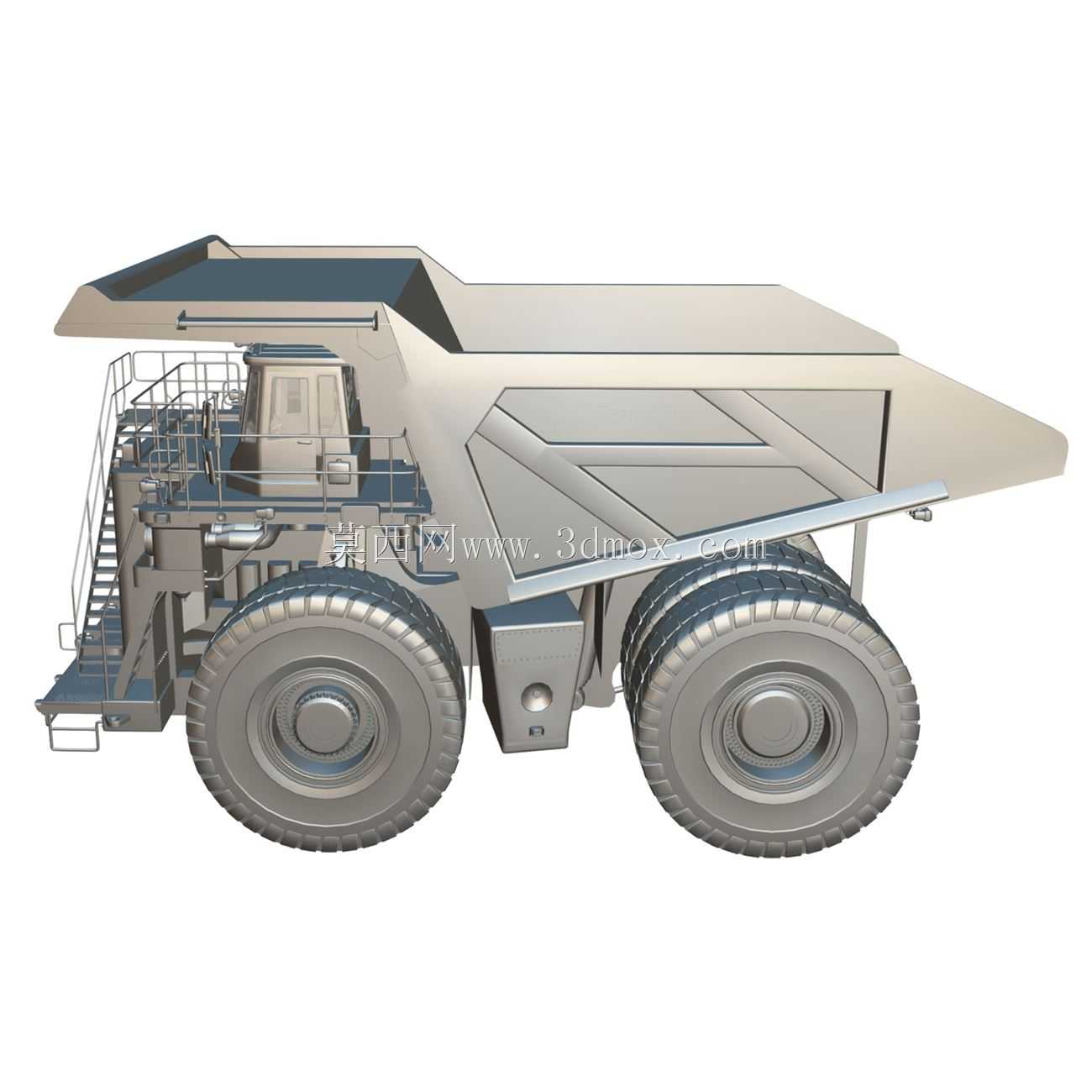

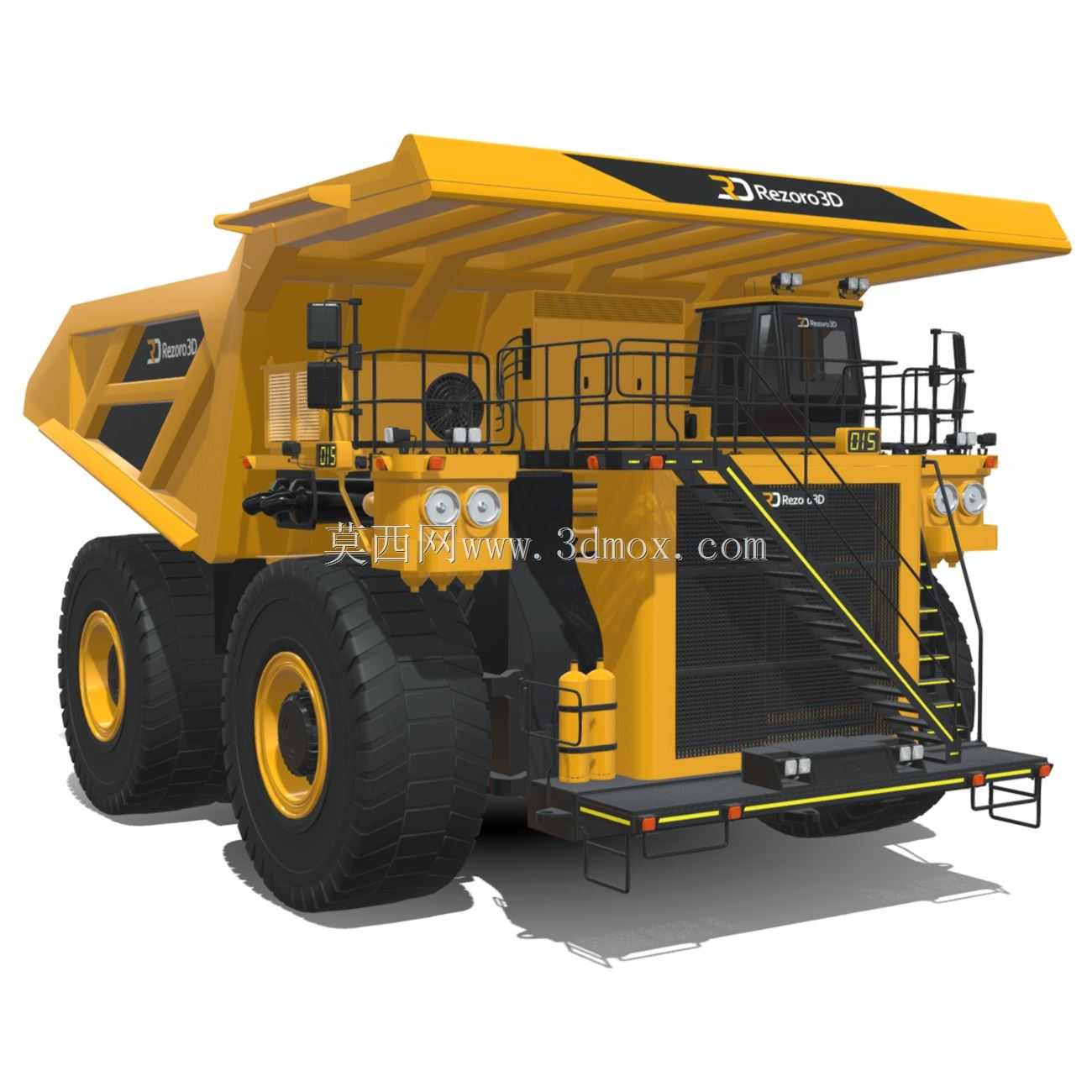

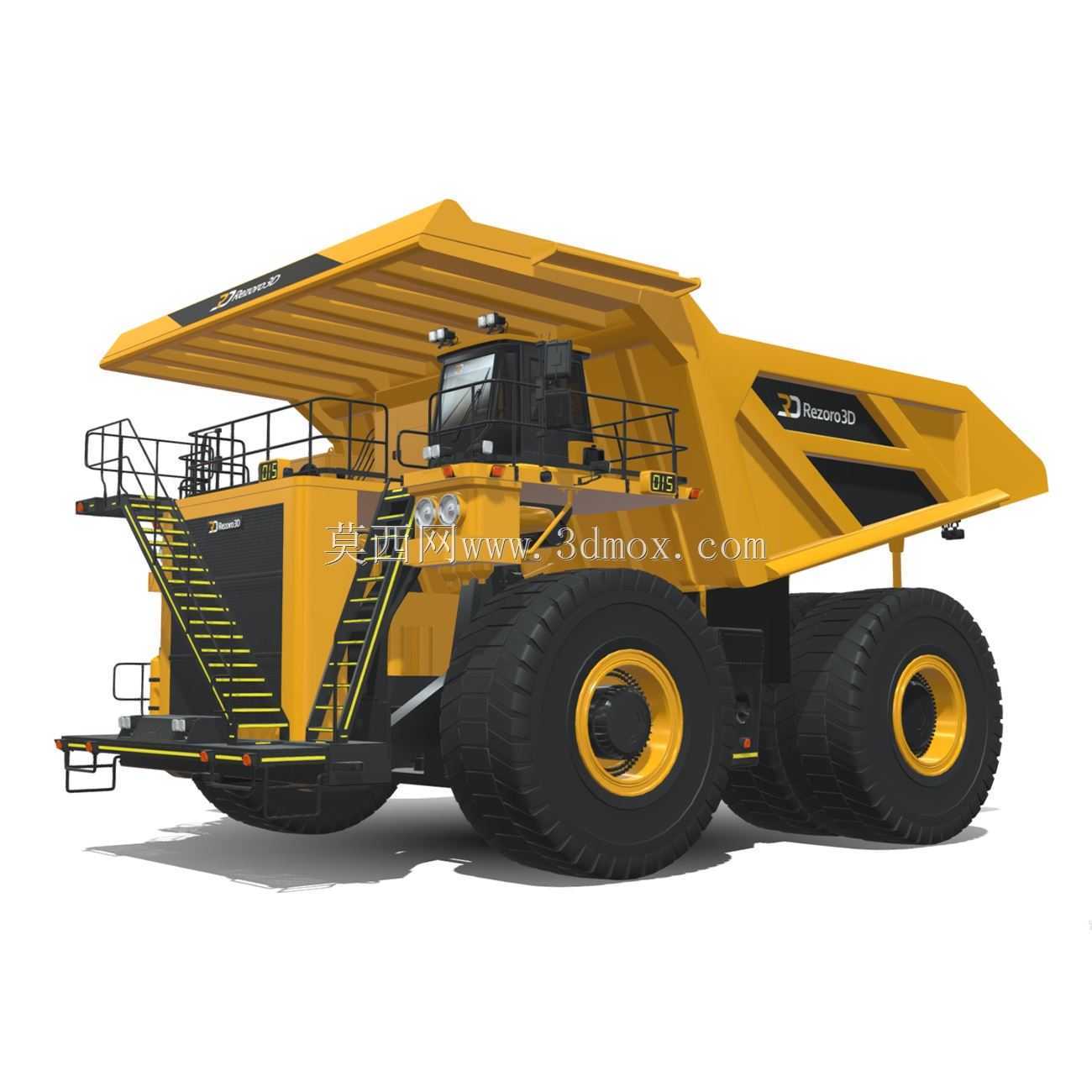

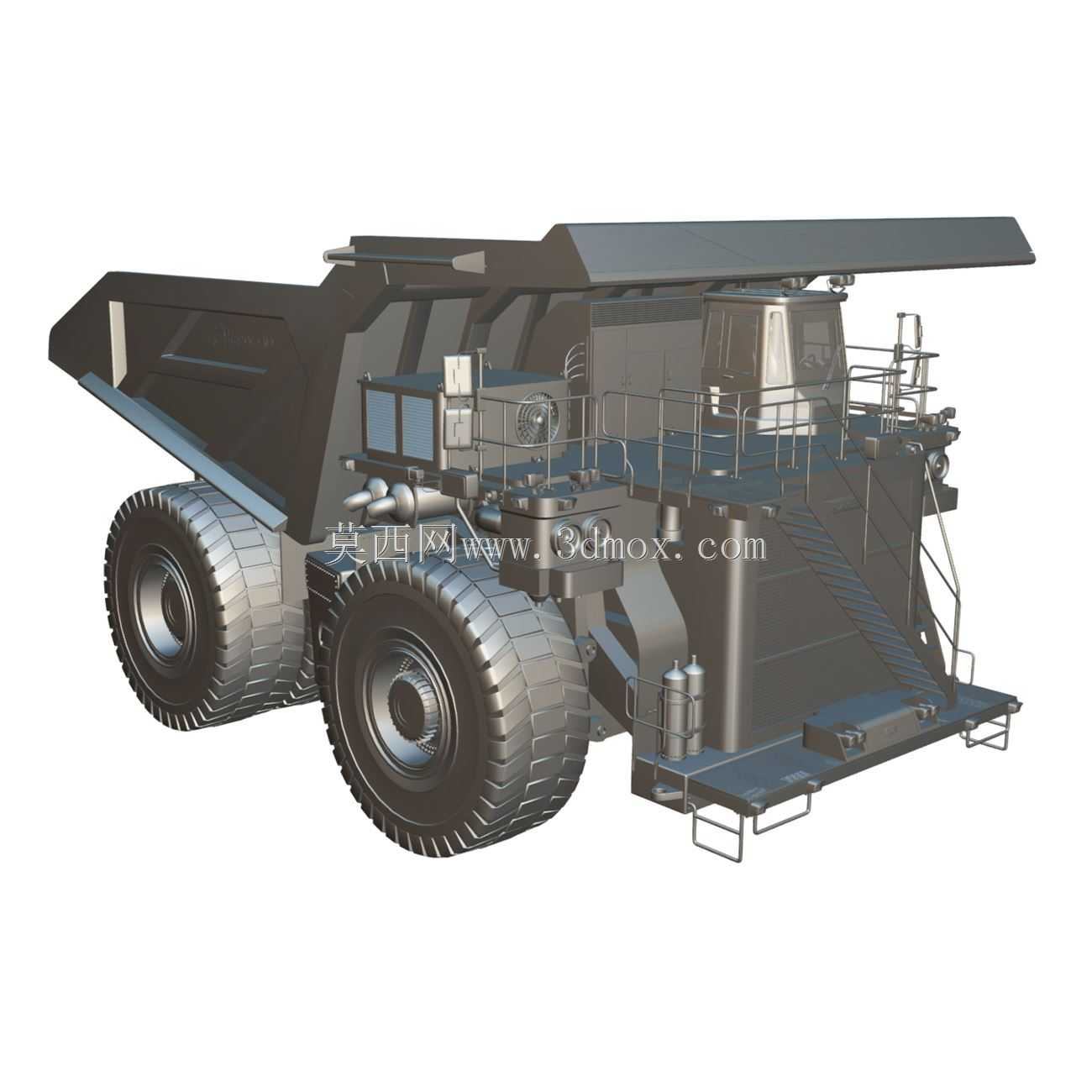

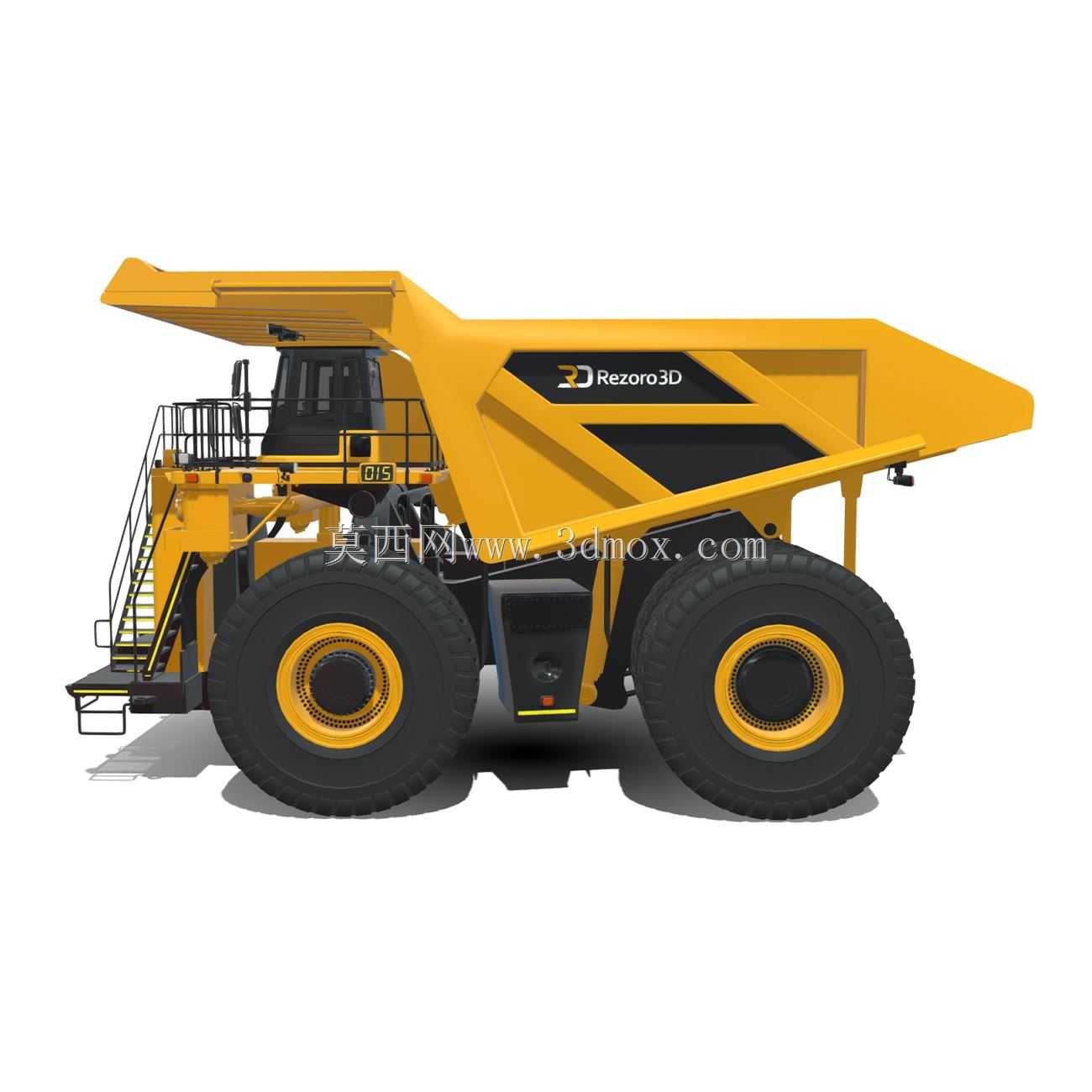

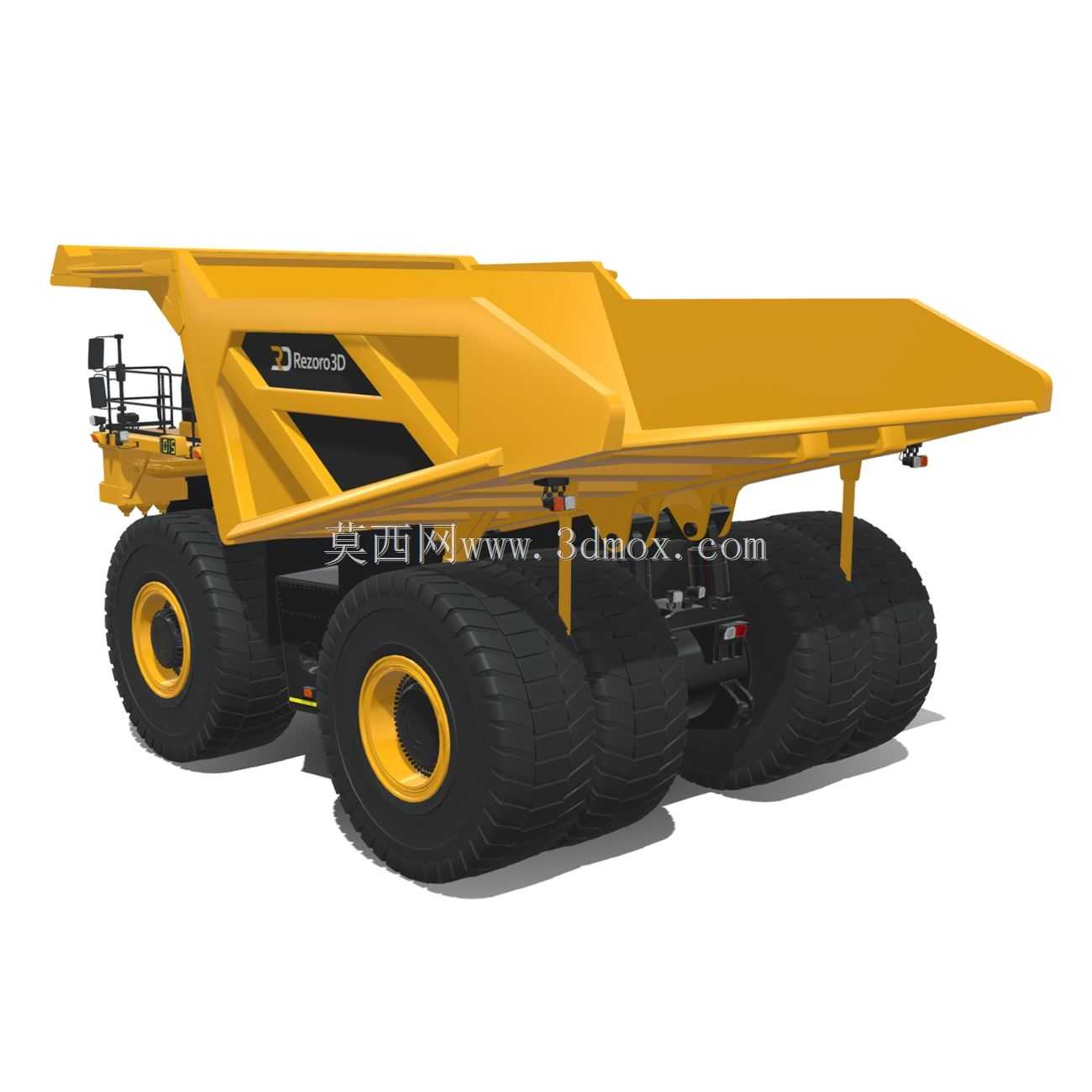

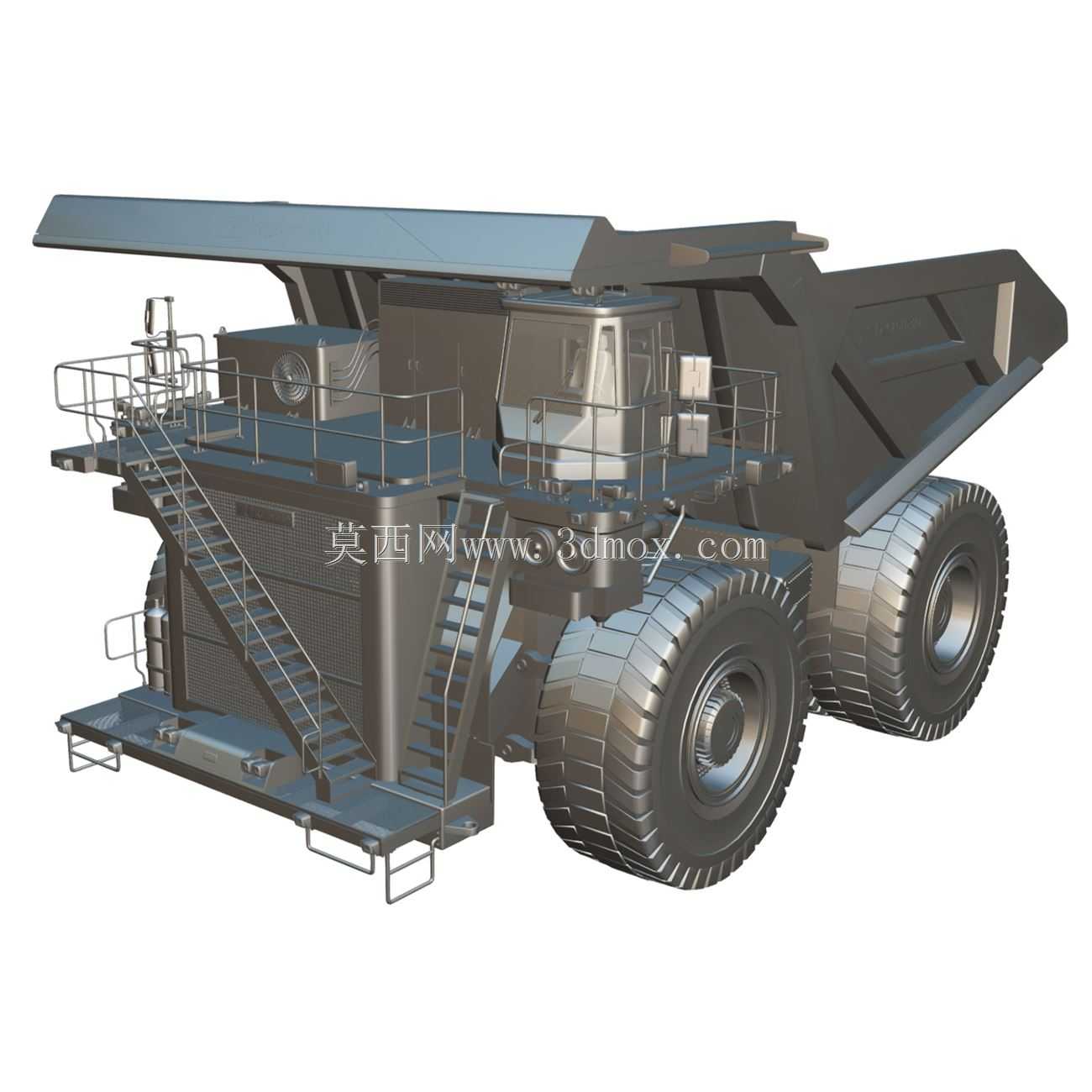

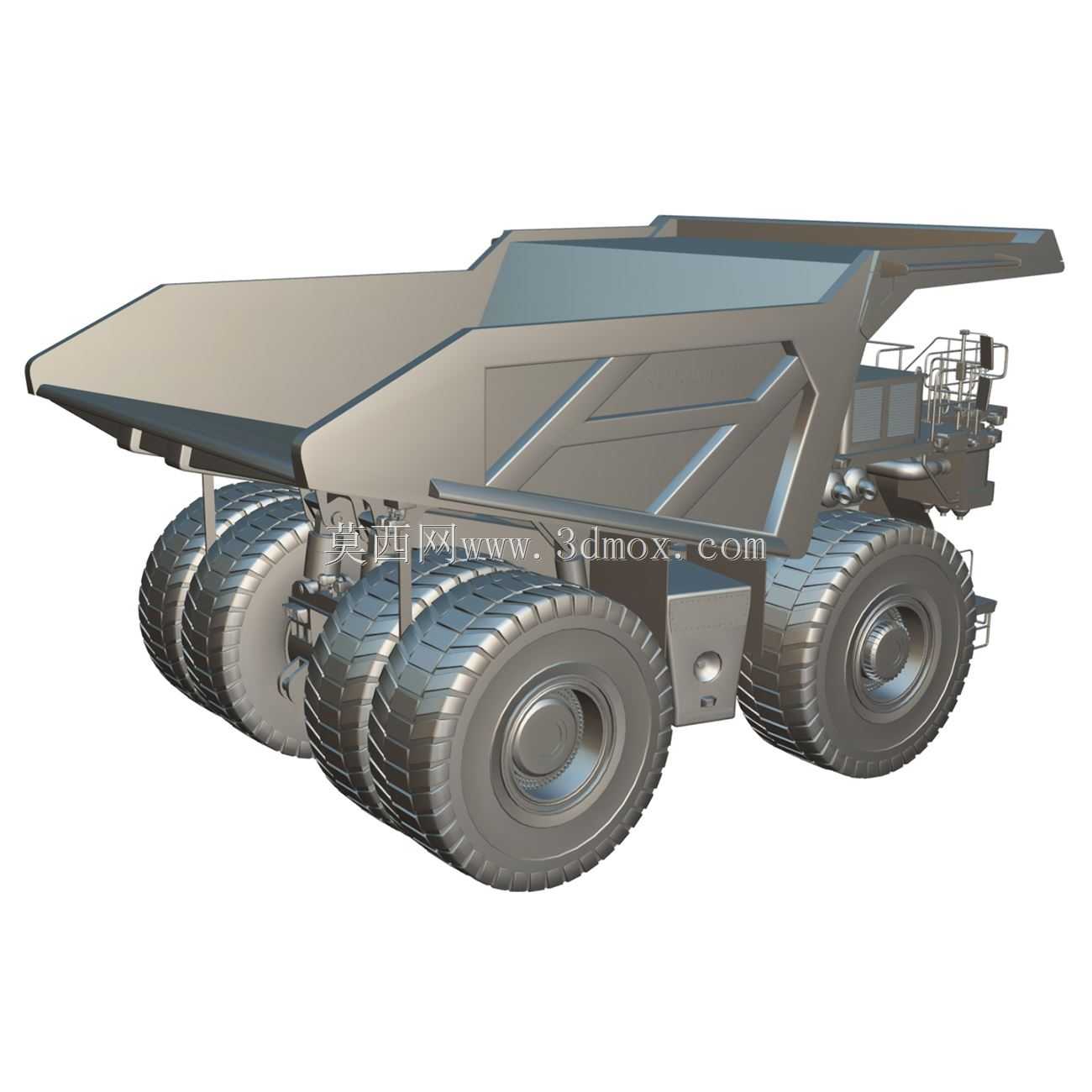

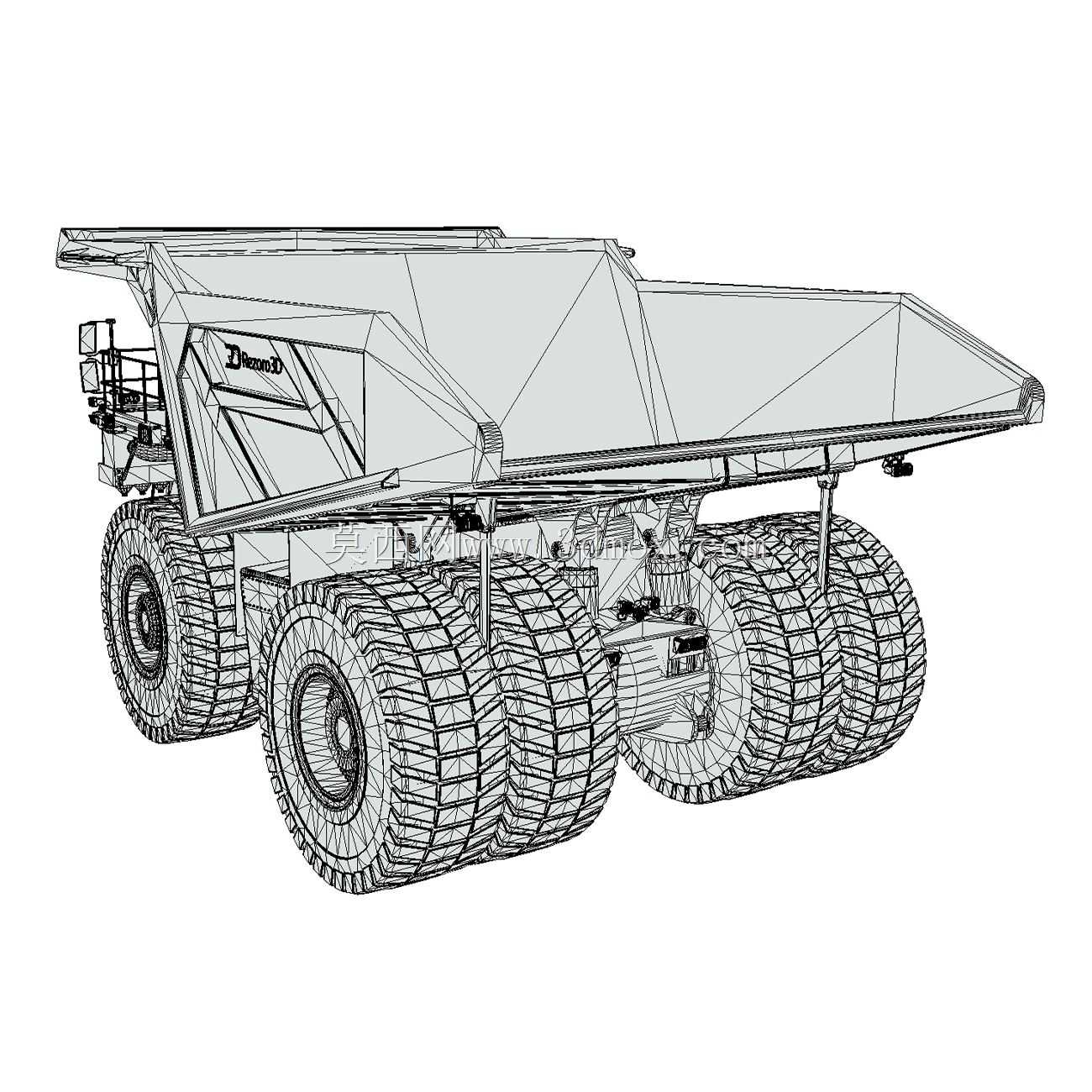

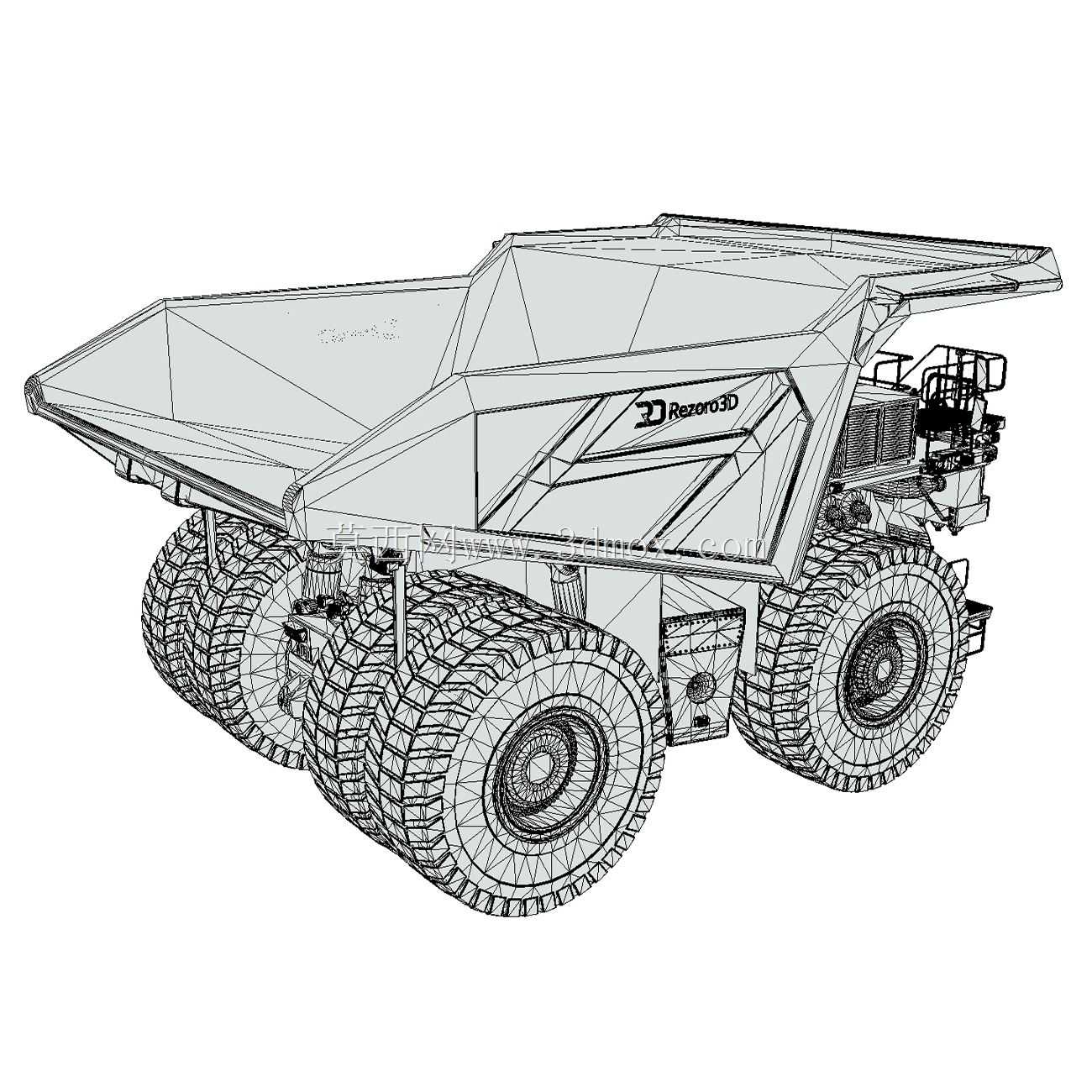

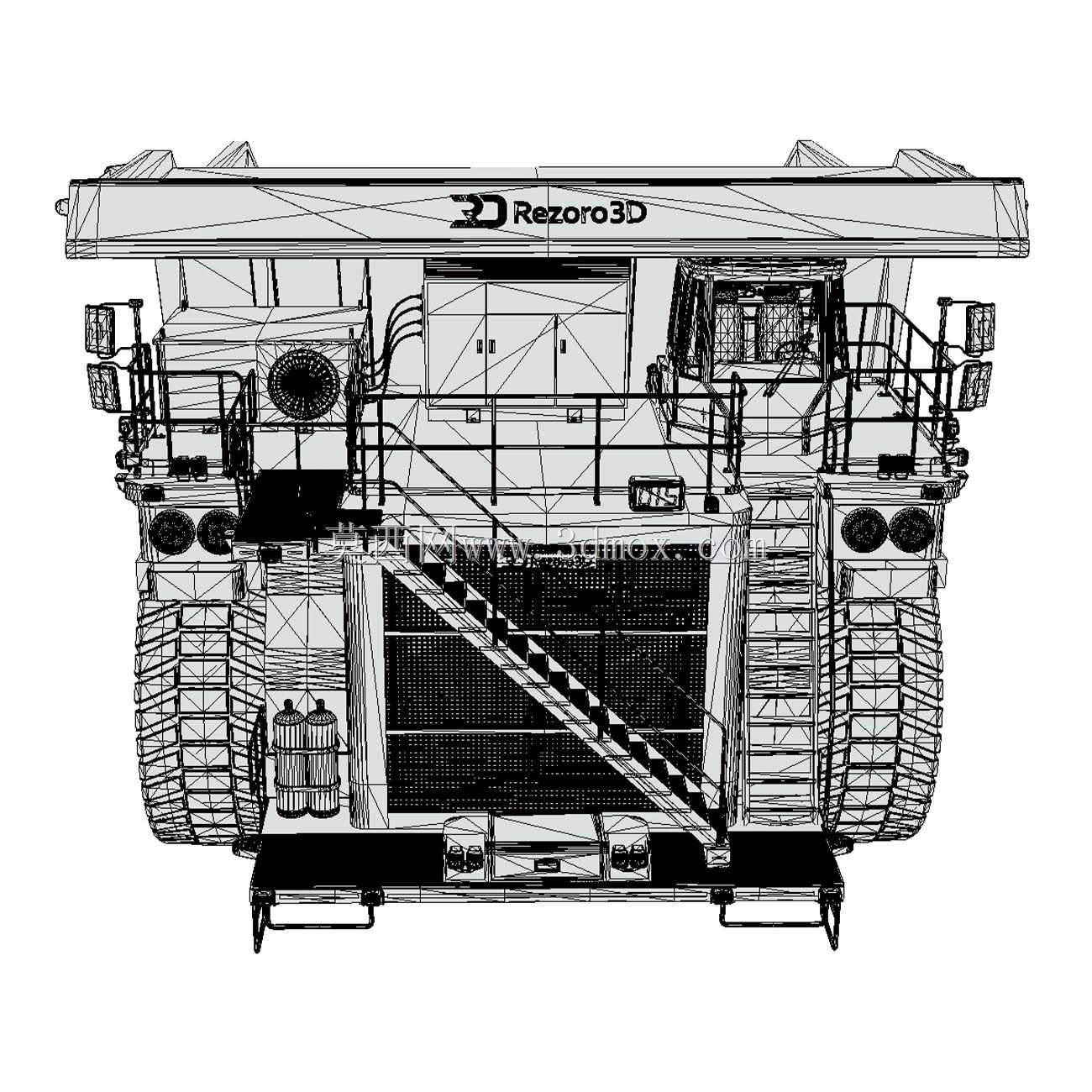

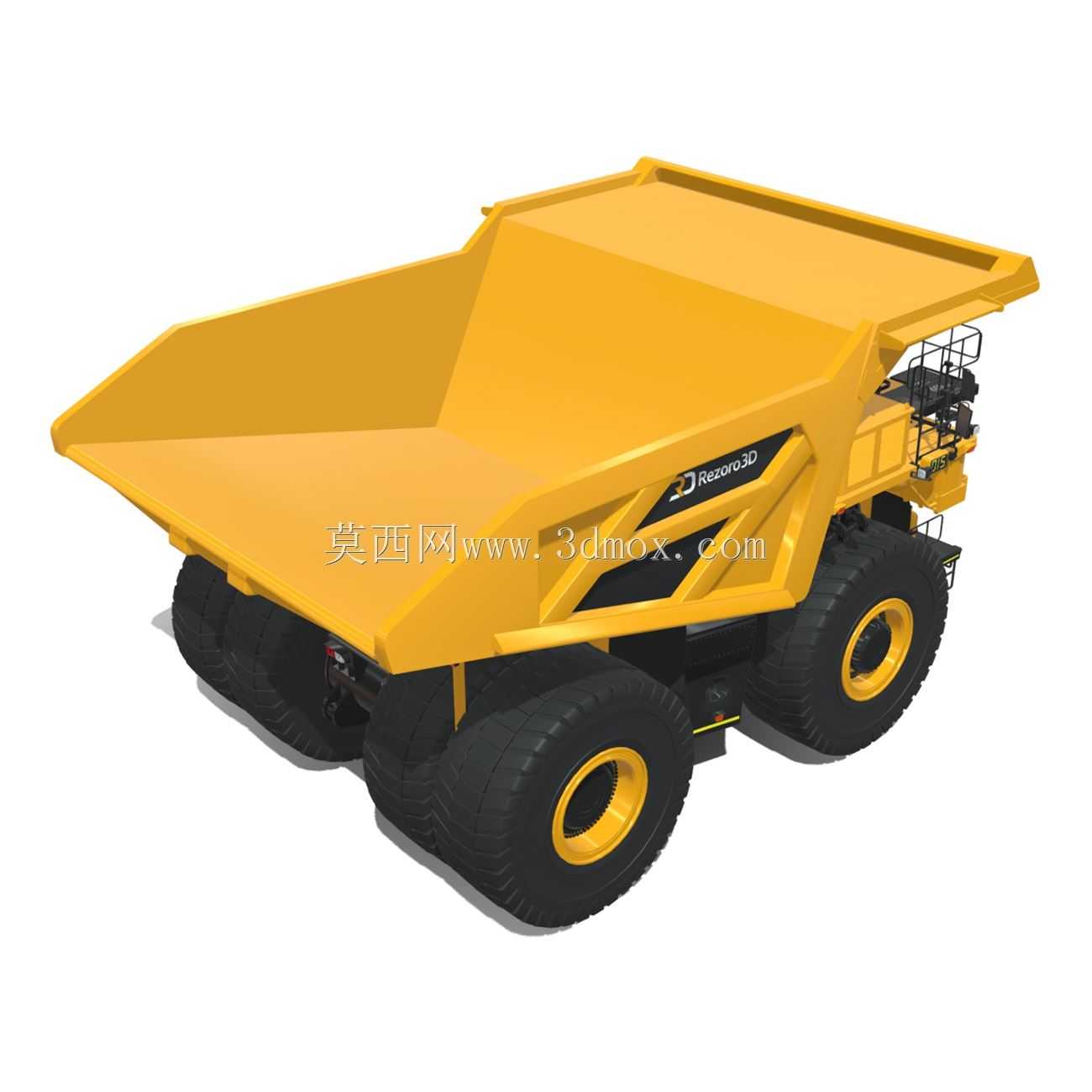

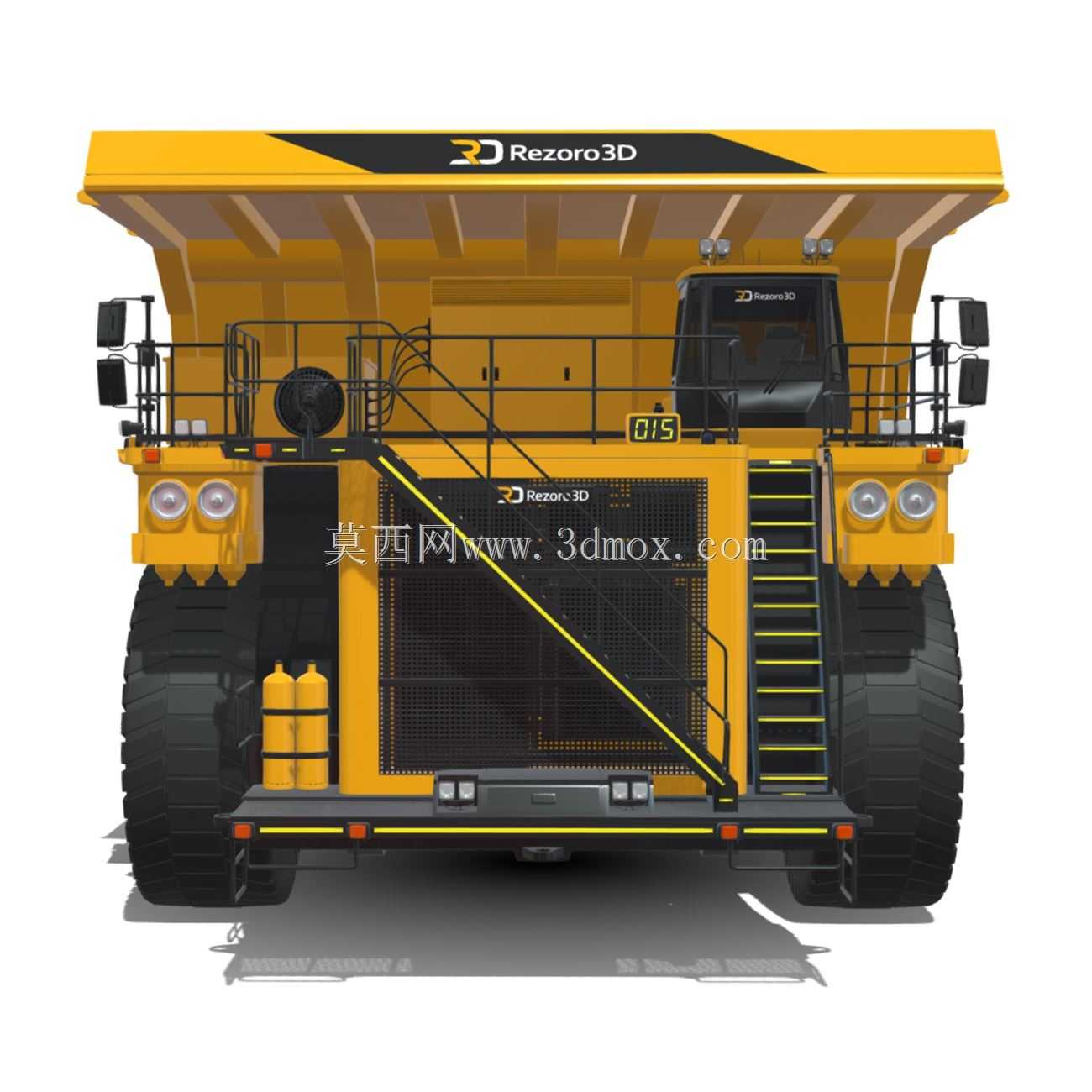

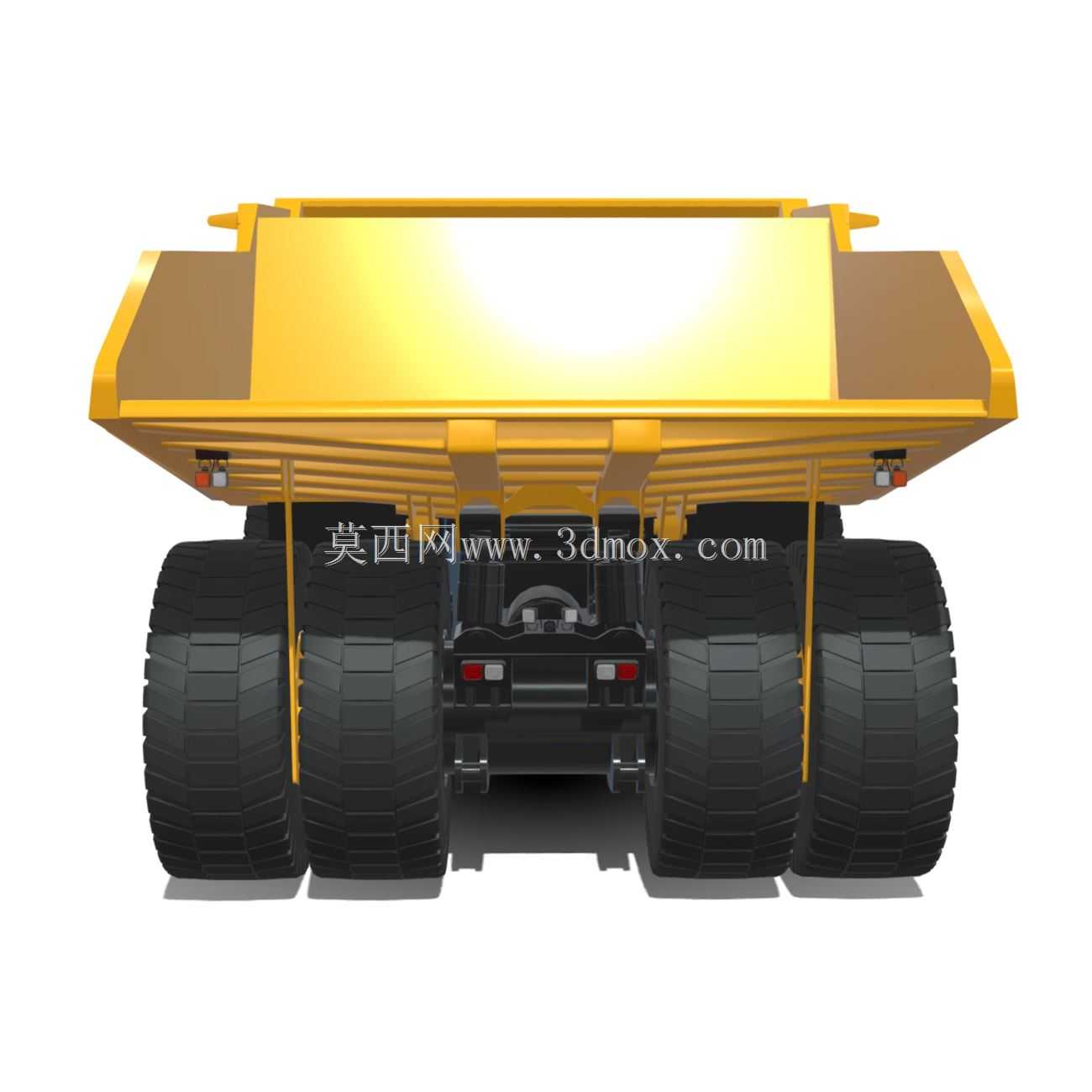

　　在露天矿山开采、大型水利工程土石方转运、露天煤矿剥离作业这类场景里，矿用自卸卡车是承担散料重载短距离转运的核心设备，和常规公路自卸车不同，这类设备不需要满足公路上路的法规尺寸限制，所有设计都围绕重载工况下的可靠性、转运效率、恶劣环境适应性展开。这款RD4000矿用自卸卡车的数字模型，完整还原了实车的结构逻辑，建模过程中优先对齐了矿山现场的实际作业需求，没有做多余的艺术化夸张处理。从结构设计思路来看，整车采用了非公路宽体车的经典布局，前置驾驶室区域设置了双侧登车梯，梯步做了防滑镂空设计，匹配矿山作业人员沾附矿尘、泥污的作业靴踩踏需求，梯道旁设置了分段式安全护栏，避免车辆行驶过程中人员巡检时发生坠落风险。驾驶室上方的遮阳挡做了加宽外伸设计，能够遮挡高原、露天矿区的强直射阳光，减少驾驶位的眩光干扰，遮阳挡表面集成了示宽标识，在矿区扬尘导致能见度较低的工况下，能够让周边设备、人员清晰识别车辆轮廓。货厢部分采用了V型斗底结构，这种设计能够让装载的矿岩、土石方自动向货厢中心聚拢，避免偏载导致的车架受力不均，货厢前缘做了加高挡边，防止装载过程中物料向前飞溅砸坏驾驶室结构，货厢尾部的铰接点位置做了加强筋布局，匹配举升作业时的大载荷冲击。

　　行走系统采用了大直径深花纹工程轮胎，轮胎接地面积经过匹配计算，能够在碎石路面、松软土路面上提供足够的抓地力，同时降低单位面积接地比压，避免车辆在采场未硬化路面上出现陷车问题，轮毂采用了重载型轮边结构，匹配大速比轮边减速器，满足满载爬坡时的大扭矩输出需求。底盘部分的纵梁采用了变截面箱型结构，在载荷集中的货厢支撑区域、悬架安装区域做了局部加厚处理，平衡轴位置设置了横向推力杆，抵消车辆在不平路面行驶时的车架横向扭动。前保险杠区域做了低位加强结构，既可以作为日常检修的踩踏平台，也能在发生轻微碰撞时吸收冲击能量，保护前部的照明、管线组件。

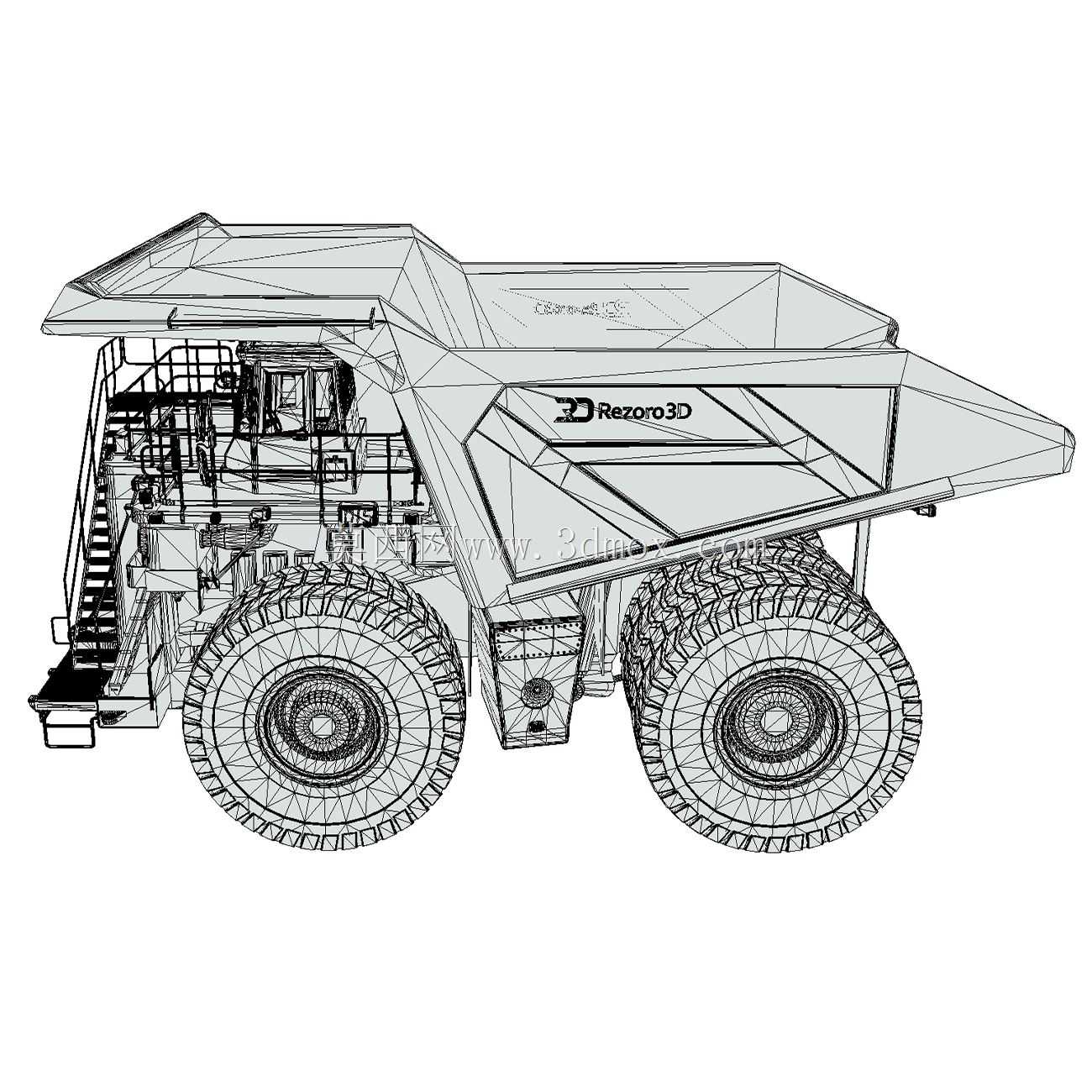

　　建模过程中对所有安装边界做了还原，比如登车梯的安装孔位、护栏的固定支座、货厢举升油缸的铰接座位置、灯光组件的安装接口都和实车保持一致，能够直接用于虚拟场景下的作业流程模拟、新员工设备结构培训、矿区作业动线仿真等场景。在实际矿山作业中，这类百吨级的自卸卡车通常和大型矿用挖掘机配套使用，单斗装载量和货厢容积经过匹配，一般3-5斗即可完成满载，减少装载等待时间；车辆的最小转弯半径、离地间隙都按照采场临时道路的标准做了适配，能够在宽度有限的采场道路上完成掉头、会车操作。

　　模型还原的管线布局也贴合实车的维护需求，所有液压管线、电气线束都沿着车架内侧布置，外侧设置了防护板，避免行驶过程中飞溅的碎石打坏管线，日常检修的开盖位置、润滑点位置也都做了结构预留，能够支持虚拟维修培训的交互开发。不同于常规的展示类模型，这个模型的结构分件完全按照实车的装配层级划分，车架、货厢、驾驶室、行走系统、举升机构都为独立组件，在做工程仿真、动画演示的时候可以单独拆分运动，不需要重新做结构拆分处理。货厢的举升角度、悬架的跳动行程、转向轮的偏转角度都按照实车的运动边界做了设置，在做作业模拟的时候不会出现超出实际物理极限的穿模问题。对于矿山项目的前期规划来说，这类精准的设备模型可以直接导入到矿区的整体数字孪生场景中，测算不同道路宽度下的车辆通行效率、装载点和卸矿点之间的转运节拍，辅助优化采场的道路布局和设备调度方案；对于设备研发人员来说，模型的结构比例、部件安装位置可以作为方案评审的直观参考，快速验证不同结构布局下的空间干涉问题。
