双轴栏板式货运半挂拖车结构设计

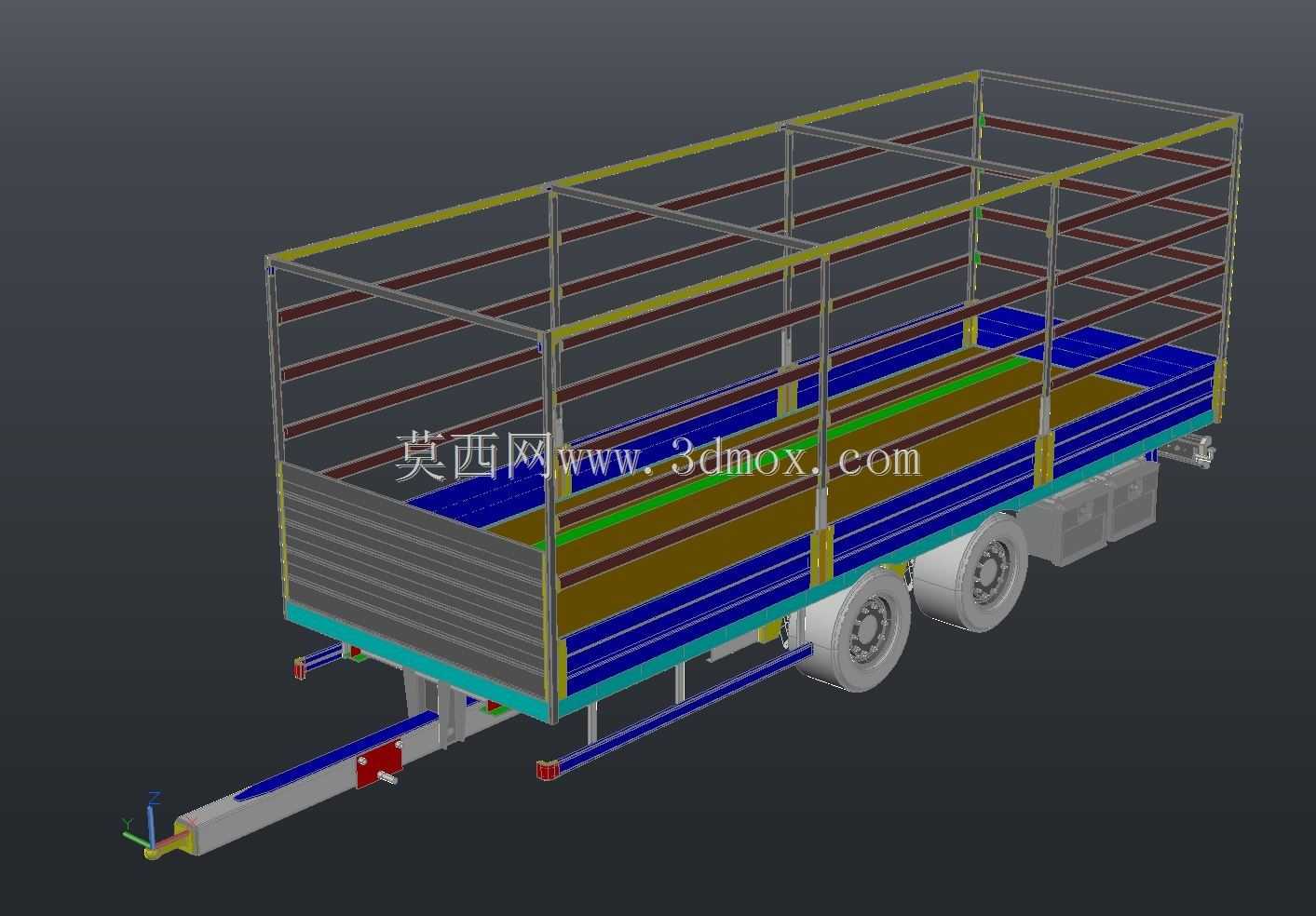

　　这款栏板式串联拖车的三维结构，核心面向中短途干线支线接驳、厂区内大宗散杂货物周转、工程现场建材转运这类场景，区别于全挂车型的转向逻辑，该结构采用前端刚性牵引架与主车连接，行驶过程中跟随主车轨迹的循迹性更好，在狭窄厂区通道、乡村非铺装路面转弯时的扫过空间更小，适配多种牵引动力源，包括轻型货运卡车、场内轮式拖拉机、工程牵引机等，不需要对主车后悬挂做额外改装，仅需匹配对应吨位的牵引销座即可完成挂接。从结构设计逻辑来看，整个车架采用边梁式承载结构，主纵梁沿整车长度方向贯通，采用变截面设计，在牵引连接区域、后桥悬架安装区域做了局部加强，腹板厚度比中段货厢承载区高2个规格，避免起步、制动时的纵向冲击造成纵梁根部开裂。货厢部分的栏板采用框架式结构，竖向立柱与车架边梁通过螺栓刚性连接，横向设置多道加强横梁，既可以满足散堆装货物的侧向承载需求，也可以在运输长尺寸管材、型材时，拆卸部分侧栏板作为平板承载面使用，货厢底板采用多层承载结构，底层为纵梁上铺设的横向支撑檩条，中间层为防滑承载面板，两侧设置隐藏式绑货挂钩环，沿车架边梁每间隔800mm设置一处，方便固定不同规格的货物，避免运输过程中货物移位。

　　底盘行走部分采用双轴布局，车桥选用同规格的重载车桥，匹配板簧悬架结构，每侧板簧的前后吊耳位置都做了限位设计，防止颠簸路面行驶时板簧位移造成车桥偏移，制动气路、线束沿车架纵梁内侧布置，通过管卡固定，预留与主车连接的快插接口，挂接时可以快速完成气路、电路的对接，不需要额外走线。前端牵引架采用可伸缩式结构设计，预留不同长度的调节孔位，可以根据牵引车辆的后悬长度调整牵引销到前桥的距离，避免转弯时主车后尾与拖车前端发生干涉，牵引架两侧设置驻车支撑腿，在脱离主车停放时可以摇下支撑腿保持车架水平，防止货厢倾斜造成货物倾翻，也避免牵引架长期落地受力变形。

　　从安装边界尺寸来看，整车宽度符合道路货运车辆的外廓尺寸限值，货厢栏板高度适配常规散货运输的限高要求，整车高度在拆除顶部可选装的篷布架后，可以满足大部分厂区限高杆、仓库入库门的通行要求，轮距设置与主流轻型货运卡车的轮距保持一致，在车辙明显的非铺装路面行驶时可以沿着主车的车辙行进，减少行驶阻力与轮胎磨损。设计过程中重点考虑了不同工况下的受力分布，比如满载时紧急制动的纵向载荷、颠簸路面单侧车轮抬升时的车架扭转载荷、侧向堆货时的栏板侧向推力，所有连接节点的螺栓规格都按照1.5倍的额定载荷做安全系数校核，关键受力位置的焊缝采用连续角焊缝，避免应力集中造成的结构开裂。

　　货厢前端的挡板做了加高处理，防止运输过程中货物向前滑移撞击牵引机构，尾部设置可翻转的尾板，既可以作为装卸货时的过渡跳板，也可以在行驶时锁止作为后栏板使用，尾板的翻转铰链做了加厚处理，匹配助力弹簧，单人即可完成翻转操作，不需要额外辅助工具。整个车架的所有外露部件都做了防腐处理的结构预留，型钢拼接位置预留排水孔，避免长期使用后内部积水锈蚀，管线布置避开了所有运动部件的运动行程，防止行驶过程中管线被磨损造成制动、灯光故障。
