手自动一体托盘液压搬运叉车结构设计

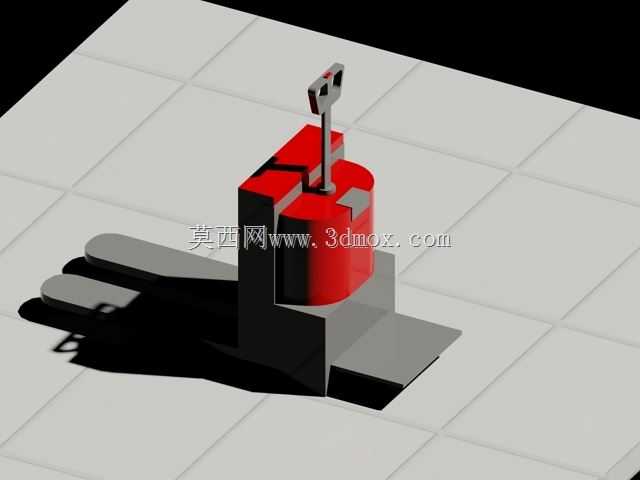

这款手自动一体托盘搬运设备的三维结构，是针对厂内短距离托盘物料转运场景开发的通用型仓储物流装备，核心适配标准欧标、国标1200*1000、1200*800规格的平托盘、川字托盘作业需求，覆盖生产车间工序间物料转序、仓储库区出入库码垛、装卸货月台短驳、商超后场补货等多类高频物料搬运场景，相比纯手动搬运设备降低操作人员劳动强度，相比全电动平衡重叉车具备更小的转弯半径与更低的购置维护成本，适合通道宽度在1.8米以上的狭窄作业区域使用。

从功能特性来看，该设备保留了手动液压搬运车的核心液压起升结构，起升油缸垂直布置于设备中部的承载基座上，最大起升高度控制在120mm区间，刚好满足托盘离开地面完成无障碍转运的高度需求，避免过高起升带来的重心偏移风险；同时增设的自动行走驱动模块集成在承载基座靠近操作手柄的一侧，驱动轮采用聚氨酯包胶材质，在环氧地坪、水泥地坪上行走时不会留下胎印，驱动模块的动力输出匹配低速大扭矩特性，空载行走速度控制在4km/h以内，满载行走速度不超过2.5km/h，适配厂区内人员混行的作业环境安全要求。操作手柄集成了行走方向控制、起升下降控制、紧急制动功能，手柄的转动角度与转向轮的偏转角度做了线性匹配，最大转向角度可达90度，实现设备原地转向能力，在狭窄货架通道内也能完成托盘的对位取放作业。

结构设计层面，货叉部分采用整体式冲压成型的高强度钢板焊接结构，两个货叉的外侧间距设置为685mm，内侧间距365mm，叉体厚度控制在55mm，能够顺利插入绝大多数标准托盘的叉孔，叉体前端做了圆弧过渡引导结构，对位时不需要反复调整角度即可顺利进叉；承载轮采用前后双轮布置的小直径聚氨酯轮，单轮承载能力匹配设备额定载荷的1.2倍安全系数，避免局部载荷过大导致轮体破损；中部的液压泵站采用整体式阀体结构，密封件选型适配常规矿物液压油的工作温度范围，手动泄压阀的阻尼做了专门调校，下降速度不会因为载荷变化出现骤降情况，保障托盘上放置的精密物料、易碎物料转运安全。自动行走模块的电池仓集成在承载基座的下部，重心位置控制在设备整体的几何中心偏下位置，满载1.5吨状态下纵向、横向稳定系数均满足工业车辆安全规范要求，不会在坡道作业、转弯过程中出现侧翻风险。

安装边界与尺寸适配方面，设备整体长度（含手柄竖直状态）控制在1550mm，不含手柄的车体长度为1150mm，车体最大宽度720mm，手柄竖直状态下整机高度1280mm，手柄下压至操作状态时的操作高度为900mm，适配绝大多数操作人员的站立操作高度，不需要弯腰即可完成所有操作动作；设备最小离地间隙控制在30mm，能够顺利通过厂区内常见的5mm以内的地坪接缝、小型坡度过渡段，不会出现底盘剐蹭情况；驱动轮的安装位置预留了10mm的高度调节余量，当轮体出现磨损后可以通过调整安装垫片补偿磨损量，延长驱动轮的使用寿命；液压油缸的安装法兰采用标准螺栓连接结构，后期维护时不需要整体拆解车体即可完成油缸密封件的更换；所有电气线路均布置在车体内部的走线槽内，外部没有明线布置，避免厂区作业时杂物剐蹭导致线路破损。

实际作业过程中，该设备可以根据作业场景灵活切换手动、自动模式：在短距离10米以内的托盘移位作业时，可以断开驱动模块动力，完全按照手动液压车的操作方式使用，不需要消耗电池电量；在长距离50米以上的库区转运作业时，启动自动行走模式，操作人员只需要控制方向即可，不需要人力推拉，大幅降低长距离搬运的劳动强度。设备的承载基座上部做了防滑盖板设计，临时放置小批量零散物料时不会出现滑落情况，手柄端部设置了紧急停止按钮，遇到突发情况拍下按钮即可同时切断行走动力、锁止驱动轮，避免碰撞事故发生。叉体的上表面做了耐磨处理，长期与托盘底部摩擦也不会出现明显的凹陷变形，整体结构没有多余的外露突出部件，在狭窄通道内行走时不会剐蹭货架立柱或者周边堆放的物料。
