手动液压升降堆垛搬运叉车结构设计

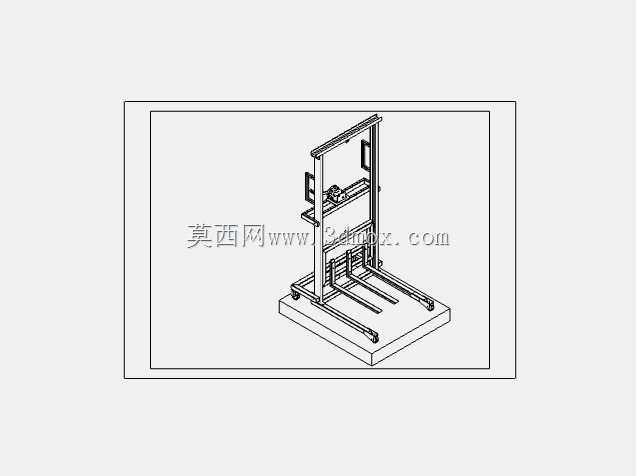

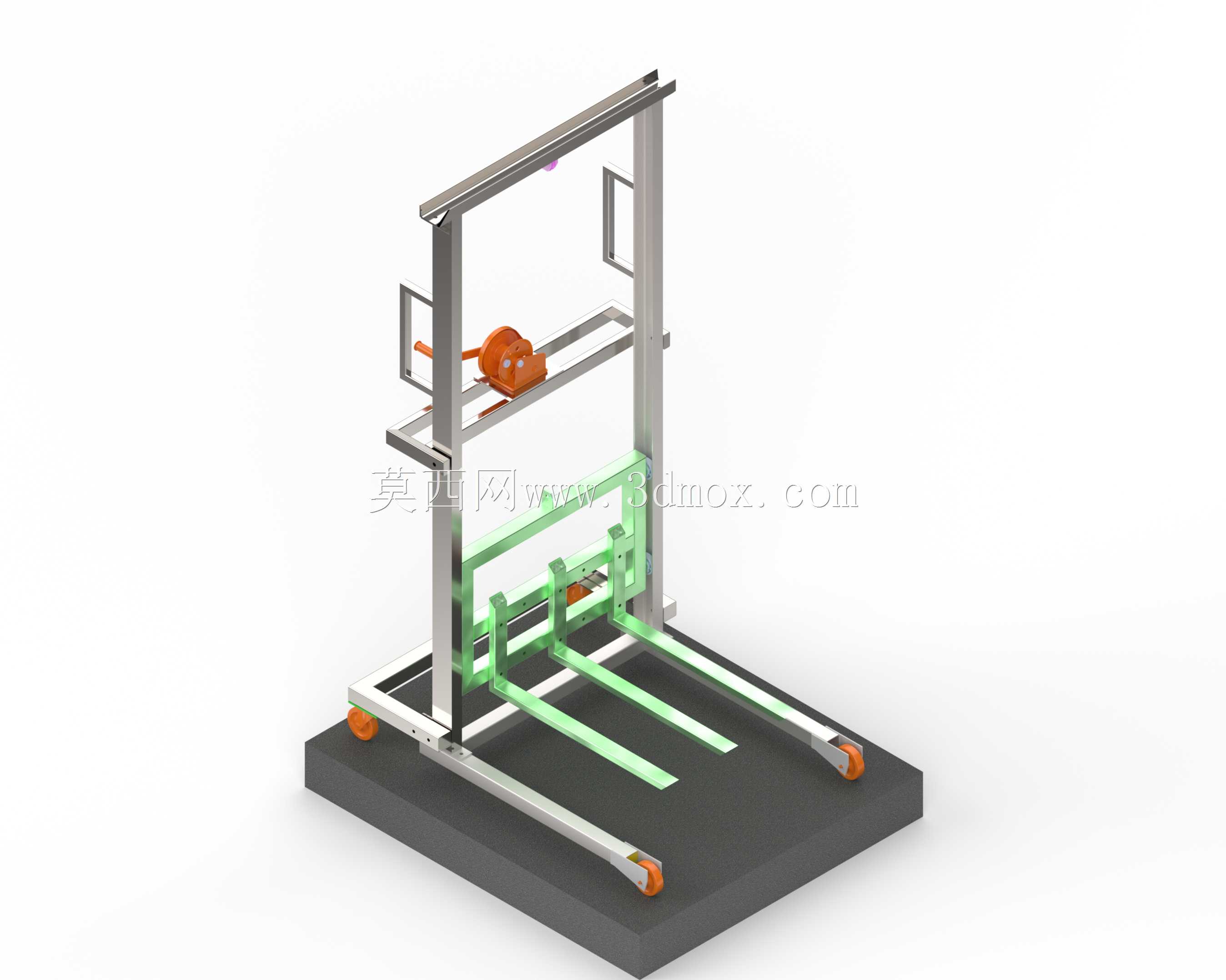

这款手动堆垛搬运设备的三维结构，完全围绕车间、仓储场景内的轻载短距离物料转运需求搭建，没有冗余的电控、动力模块，所有结构件的设计优先级都指向低维护成本、操作无学习门槛、狭小空间内的通过性适配。日常生产场景里，这类设备常被布置在机加工车间的工序间转运环节、成品仓的低层货架堆垛作业、装配线旁的工装料盒配送工位，不需要外接电源或者气源，单人即可完成全部操作，适配单日作业频次不高、单次搬运载荷在额定范围内的作业场景，相比全电动堆垛车，它的结构更简单，日常仅需对铰接点、滚轮做基础润滑即可维持稳定运行，不会出现电控模块故障导致的停机问题。

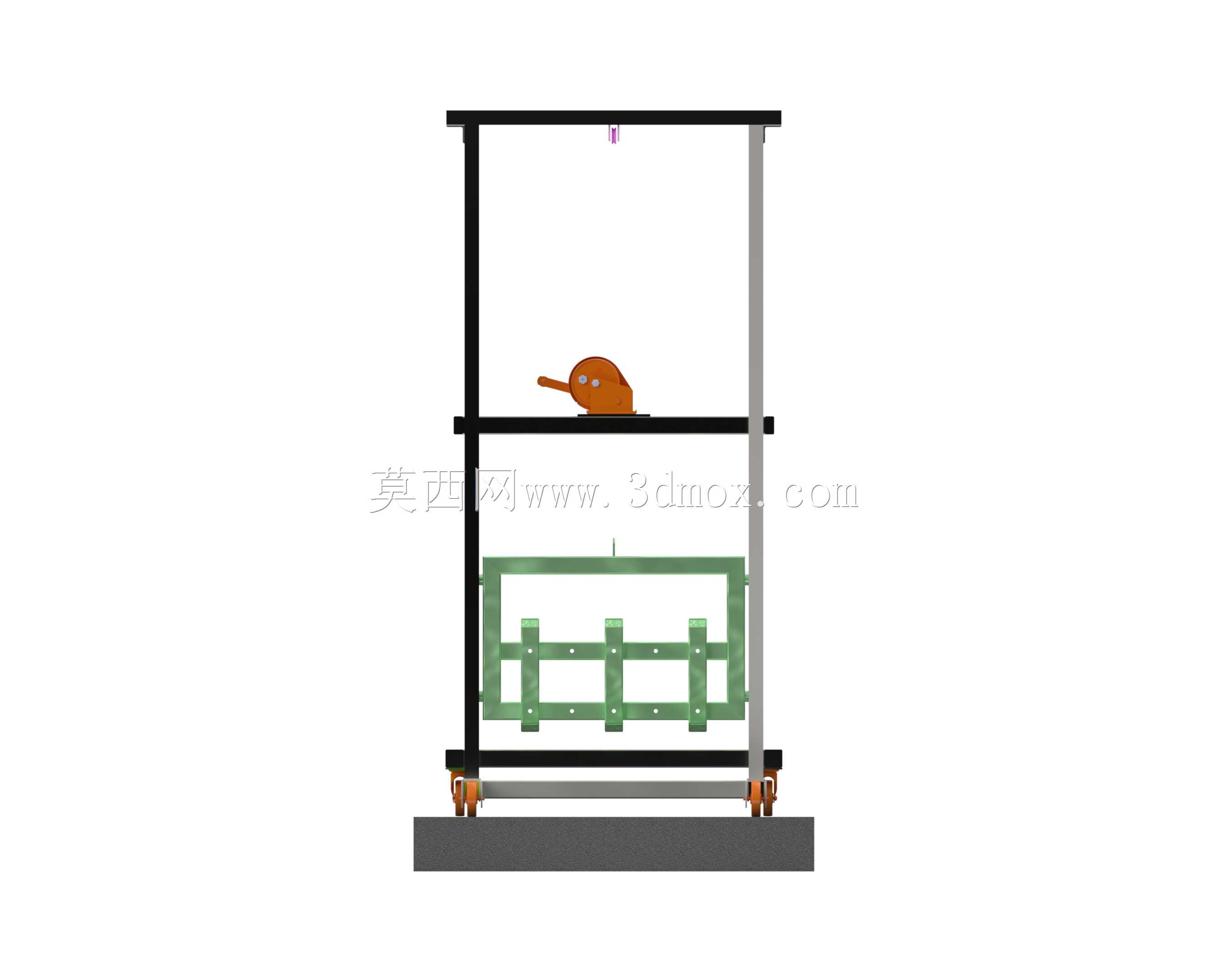

从功能结构来看，设备底部为一体式焊接底架，底架前端布置两个承载万向脚轮，后端靠近操作侧布置两个定向承重轮，轮组的安装位置经过重心校核，当货叉承载额定载荷起升到最大高度时，整机重心依然落在四个轮组的支撑边界内，不会出现前倾侧翻风险。底架上方的门架采用双立柱槽钢焊接结构，立柱内侧布置滑动导轨副，滑架通过尼龙导向滚轮卡在立柱导轨内，升降过程中不会出现横向窜动，滑架前端固定L型货叉，货叉的间距可根据实际承载的托盘规格做小幅调整，适配不同尺寸的欧标、国标塑料托盘与木托盘。驱动滑架升降的手动液压单元布置在门架后侧靠近操作位的位置，操作杆集成了升降打压、卸荷下降的功能，下压操作杆时液压柱塞泵向举升油缸供油，推动滑架沿导轨平稳上升，扳动卸荷手柄时油缸回油，滑架依靠载荷自重平稳下降，下降速度可通过卸荷阀的开度大小控制，避免物料快速下坠产生冲击。

设计过程中，所有结构件的受力点都做了应力校核，门架立柱的槽钢选型充分考虑了最大起升高度下的立柱挠度变形量，确保满载起升时立柱的形变量控制在允许范围内，不会出现卡滞或者结构变形问题。底架的焊接结构做了应力释放处理，避免长期承载后出现焊接位置开裂的问题。货叉的厚度与长度设计，兼顾了托盘插入的便利性与承载能力，货叉前端做了倒角导向处理，操作人员不需要反复调整对位即可将货叉顺利插入托盘底部的进叉孔。整机的外形尺寸充分考虑了车间内的通道宽度要求，最小转弯半径控制在极小范围内，即使是宽度仅一米多的车间通道也能顺利转弯通行，不需要额外预留过大的作业空间。

安装边界方面，这款设备为一体式整装结构，不需要现场做复杂的组装调试，到货后仅需将操作杆安装到位、检查液压油位是否正常即可投入使用，不需要额外做地基固定，属于可移动作业设备，作业时仅需要保证地面平整度满足轮组通行要求，避免在坡度超过额定值的斜坡上长时间承载作业即可。门架后侧的液压单元为模块化设计，后期如果出现密封件磨损的问题，不需要整体拆解门架，仅需将液压单元单独拆下即可完成密封件更换，维护操作十分便捷。滑架上的导向滚轮为标准易损件，磨损后可直接采购同规格标准件更换，不需要定制加工，能大幅降低后期的运维成本。设备的操作把手高度符合人体工程学设计，操作人员站立操作时不需要过度弯腰或者抬手，长时间作业也不容易产生疲劳感，把手外侧做了防滑处理，即使手上沾有少量油污也能稳定握持操作。
