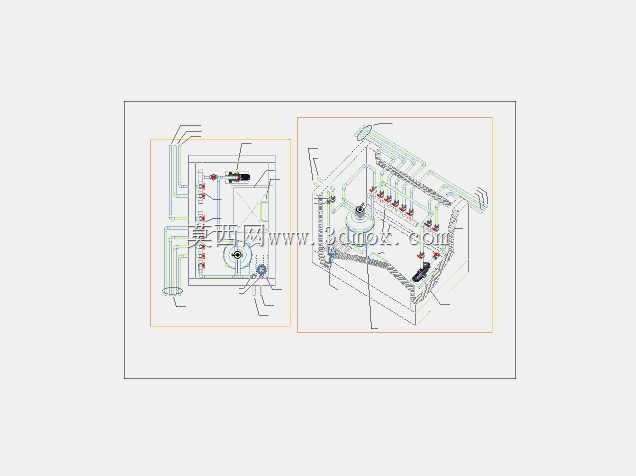

水池配套泵房管道泵组及过滤装置布局

这套三维布局对应的是小型民用或工业配套水池的供水加压泵房核心单元，日常应用场景覆盖厂区生产供水中转、小型市政供水加压站、商用建筑中水回用供水单元这类需要恒定流量输送水体的场景，核心处理的是10立方米每小时流量的水体输送需求，匹配3/4马力的驱动泵组，整套系统集成了进水过滤、泵组加压、管路阀组控制的全流程功能，不需要额外拆分采购零散部件做现场拼接，能直接给现场施工、管路预制提供完整的三维参照。

从实际用途来看，这套装置的核心作用是把水池内存储的水体经过滤去除大颗粒杂质后，通过管道泵加压输送到后续用水端，过滤器设置在泵组进水侧，能避免水池内沉积的泥沙、悬浮杂物进入泵腔，损坏叶轮或者堵塞后续用水端的喷头、管路弯头，减少后期运维的拆洗频率。泵组选型匹配3/4马力的功率，刚好适配10立方米每小时的额定流量，不会出现大马拉小车的能耗浪费，也不会因为功率不足导致供水流量达不到设计要求，在常规30米以内的输送扬程场景下能稳定运行。

功能特性上，整套管路的阀组都做了操作侧预留，所有手动阀的手柄方向都朝向巡检通道一侧，日常开关操作、阀件更换不需要探身到管路缝隙里操作，过滤器的排污口也预留了足够的操作空间，拆洗滤芯的时候不需要挪动周边管路就能完成排污、滤芯拆卸的操作。管路走向做了最少弯头的优化，每一段管路的转弯都采用大曲率半径的弯头，减少水体输送过程中的沿程阻力损失，降低泵组的运行负载，同时管路上预留了压力检测、流量检测的安装接口，后期加装仪表不需要额外在管路上开孔焊接，直接通过预留的螺纹接口就能安装。

设计思路上，整套布局优先考虑了现场安装的便捷性，所有部件的安装基准都做了统一对齐，泵组的安装底座、过滤器的支撑脚、管路的固定支架都在同一个安装基准面上，现场做混凝土基础的时候只需要按照布局图的预留孔位一次浇筑完成，不需要针对单个部件做单独的基础找平。管路的排布采用分层布局，进水管路、出水管路、排污管路分别布置在不同的高度层，不会出现管路交叉打架的情况，后期维护的时候能快速分辨不同功能的管路，避免误操作阀门。同时整套装置的外形轮廓做了紧凑化处理，在预留足够操作空间的前提下，把整体占地尺寸压缩到了最小，适合安装在空间有限的地下泵房、楼顶水箱间这类狭小空间内，安装边界预留了周边300mm的巡检通道，不管是靠墙安装还是并排安装多套泵组，都能满足日常巡检、部件更换的空间需求，不需要额外扩大泵房的建筑面积。

从安装边界的细节来看，泵组的进水口和出水口都预留了法兰连接的余量，和外部管路对接的时候不需要现场调整管路长度，直接通过法兰垫片紧固就能完成连接，过滤器的安装高度距离地面预留了400mm的空间，拆卸滤芯的时候接污盘能直接放到过滤器下方，不会出现排污时水流溅到地面的情况。所有电气接线的走线槽都沿着管路支架布置，不会和水路管路交叉，避免管路漏水时打湿线缆造成安全隐患，整体布局完全符合给排水泵房的设计规范要求，不管是做三维建模练习、还是做实际工程的方案选型参考，都能直接复用相关的排布逻辑和尺寸参数，减少重复设计的工作量。
