横流式涡轮驱动动力机组结构设计

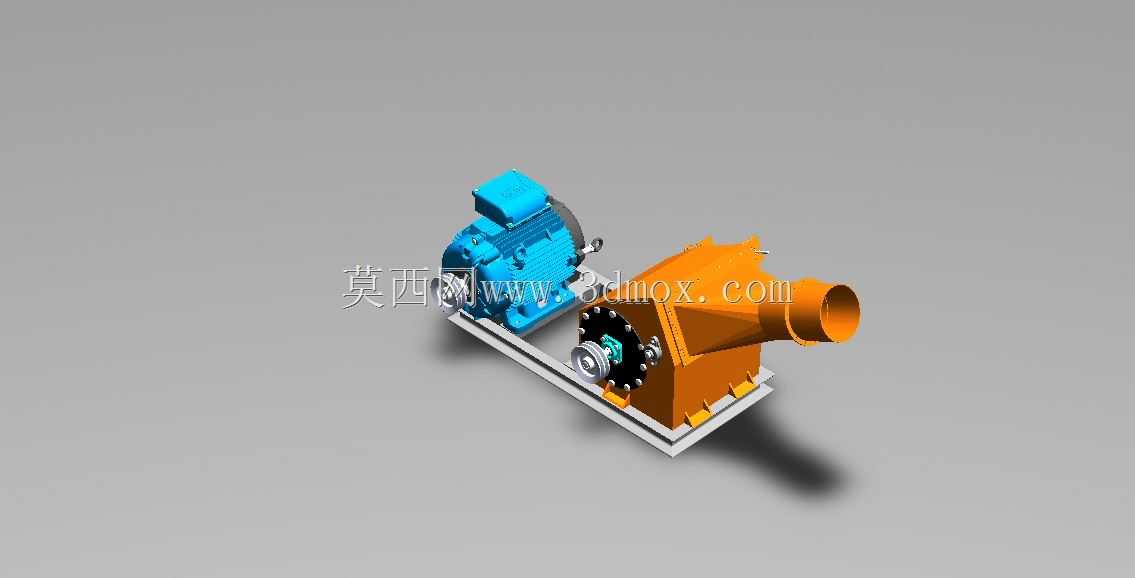

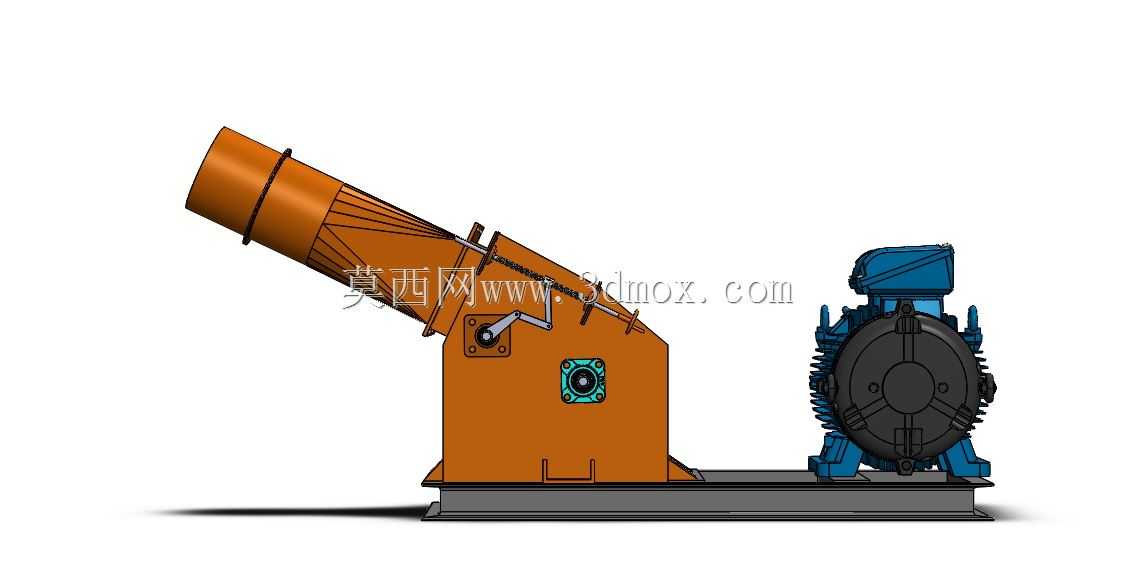

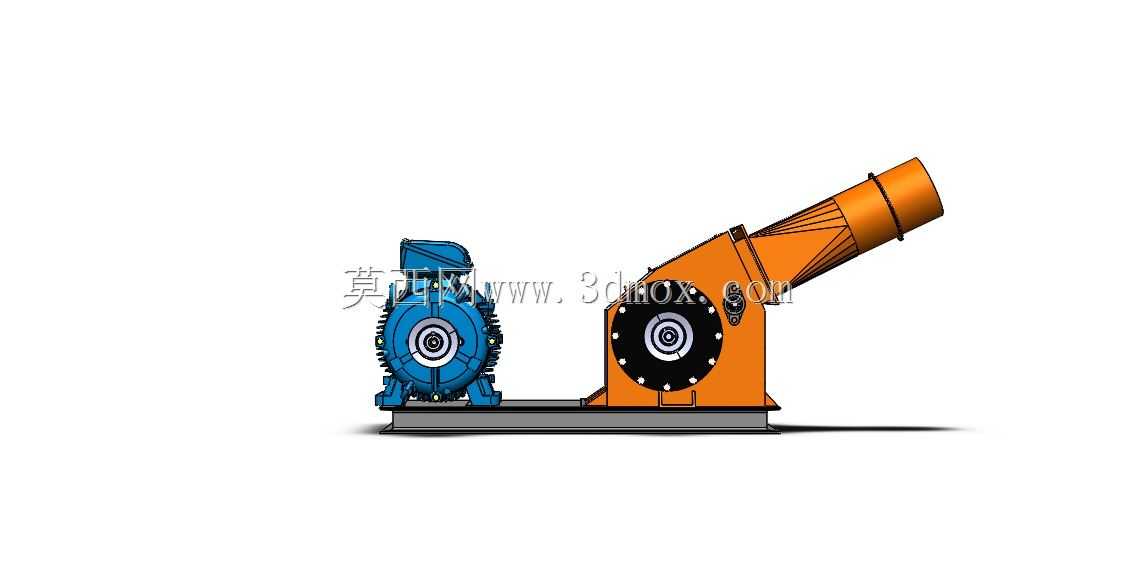

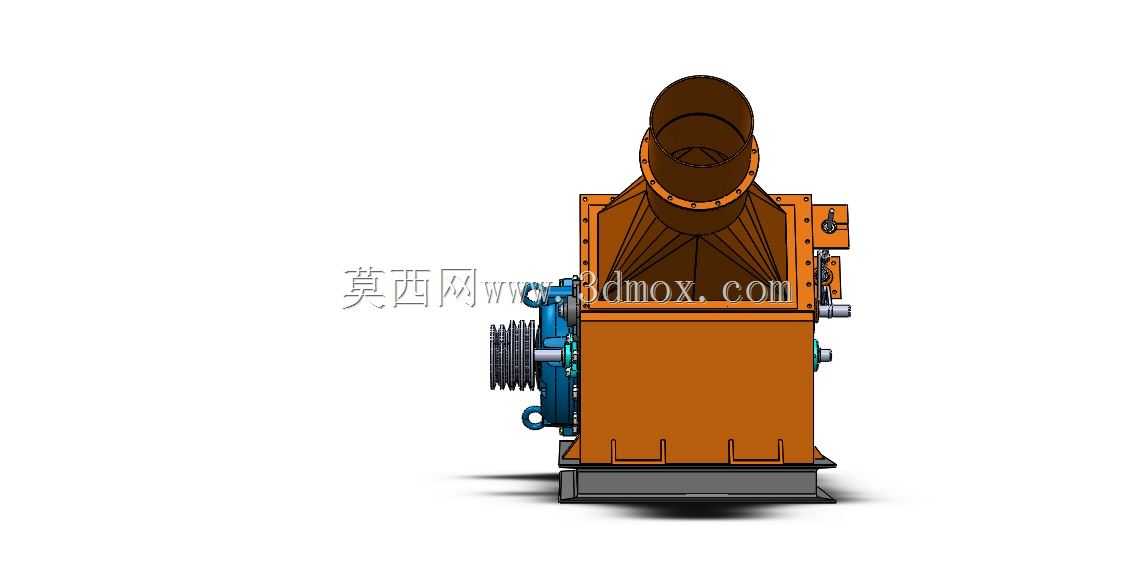

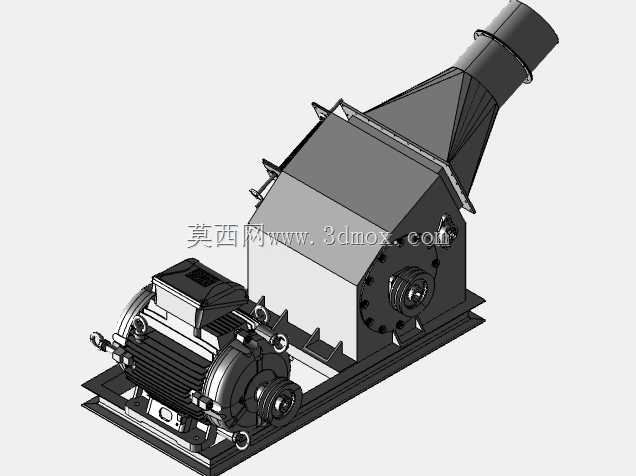

　　这套横流式涡轮动力结构，在小型分布式水力利用场景中适配性极强，常见于山区微水头引水发电、小型工业流体余压回收、农田灌溉渠系水能利用等工况，不需要修建高坝大库，依托现有引水渠道的水位落差就能完成能量转换，对安装场地的地形要求远低于常规冲击式或混流式涡轮机组。从结构布局来看，整套装置采用同轴直连的集成式设计，动力输入端的横流涡轮腔体与驱动电机并排固定在一体化焊接底座上，省去了额外的联轴器调整环节，安装时只需要找平底座平面，对齐进出水流道的法兰接口就能完成就位，大幅降低了现场安装的调试工作量。

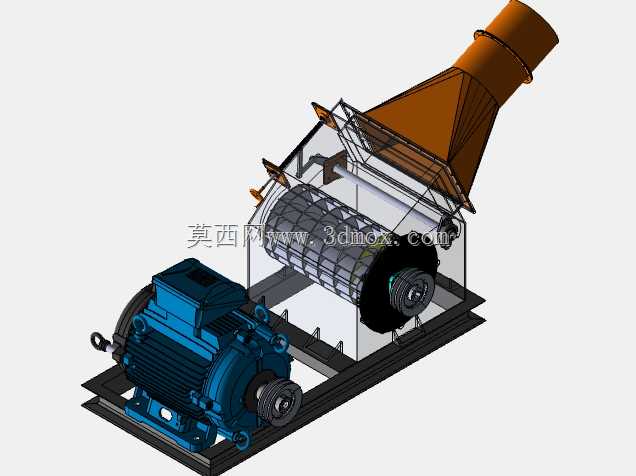

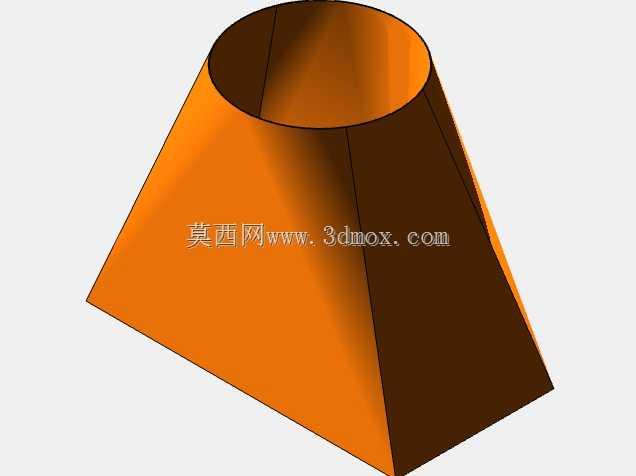

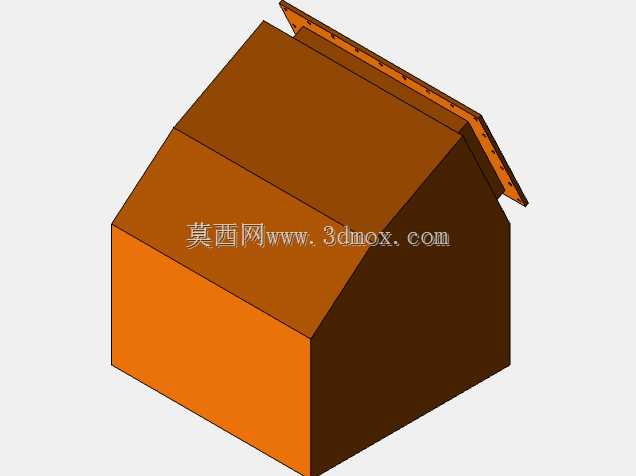

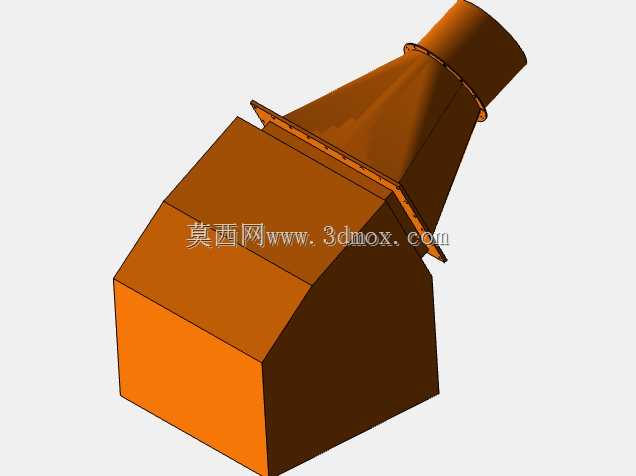

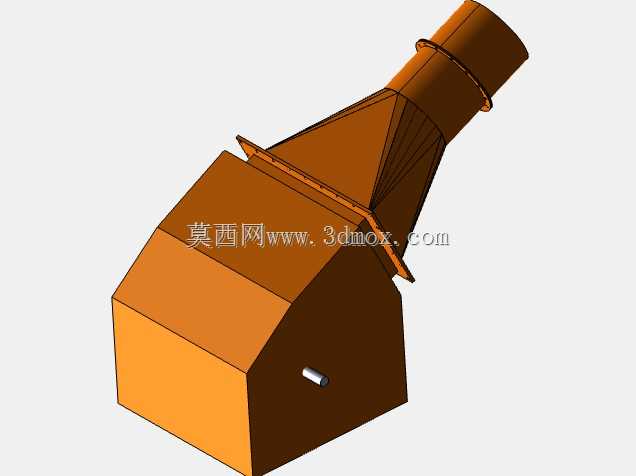

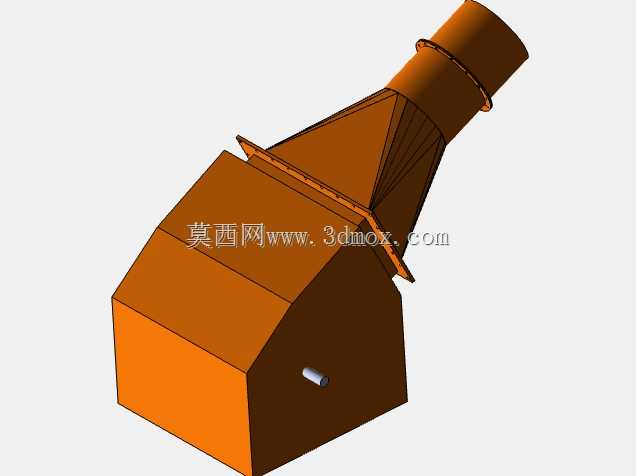

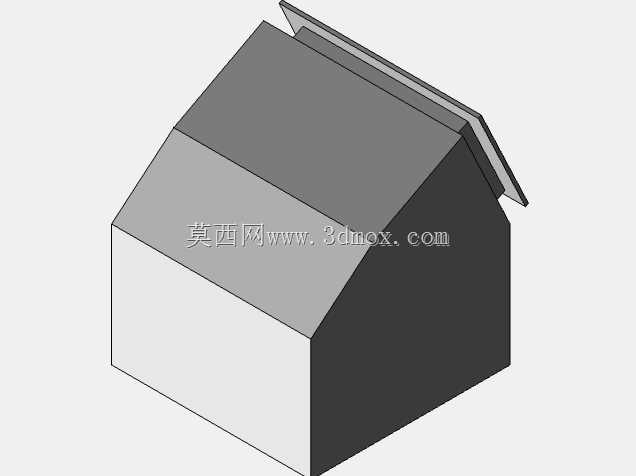

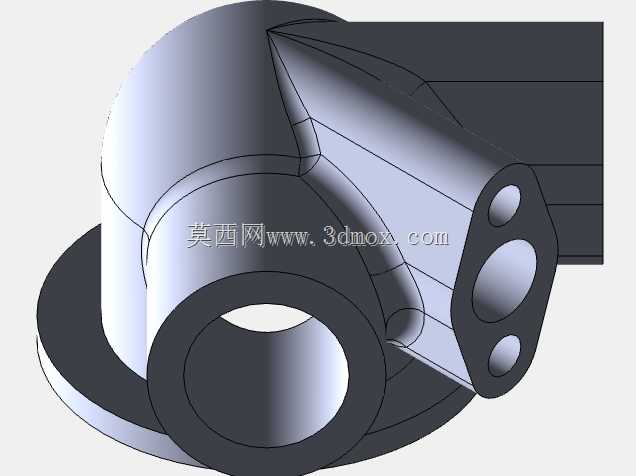

　　涡轮腔体采用渐扩式流道设计，水流从侧向进水口进入后，会沿径向穿过涡轮叶片栅格，在腔体内完成两次能量交换后从轴向出水口排出，这种流道结构对水流的杂质容忍度更高，即便水体中裹挟少量泥沙、落叶等杂物，也不容易出现叶片卡滞的问题，适合在水质条件一般的开式引水场景中长期运行。设计阶段重点考量了动平衡匹配问题，涡轮叶轮与输出轴采用锥面过盈配合，配合平键传递扭矩，叶轮叶片采用等厚圆弧截面，沿轮毂周向均匀排布，在建模过程中对每一片叶片的安装角度做了阵列约束，保证转动时的径向力均匀分布，减少运行过程中的振动传递。

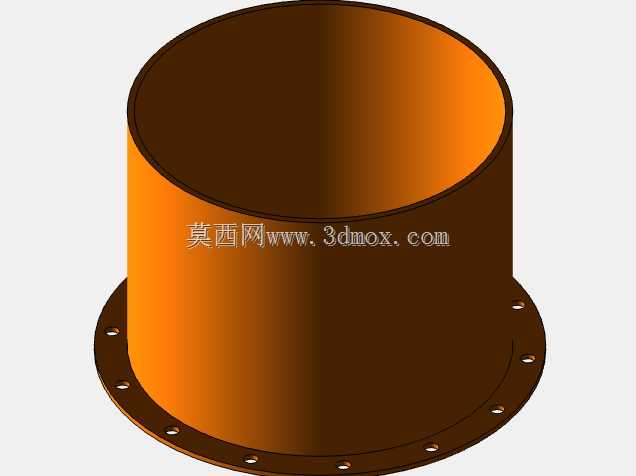

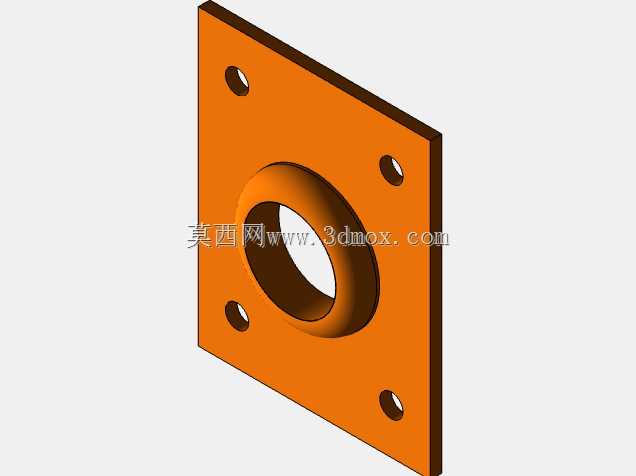

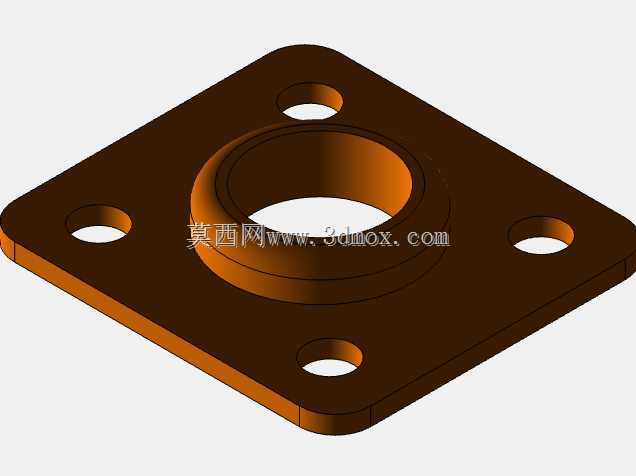

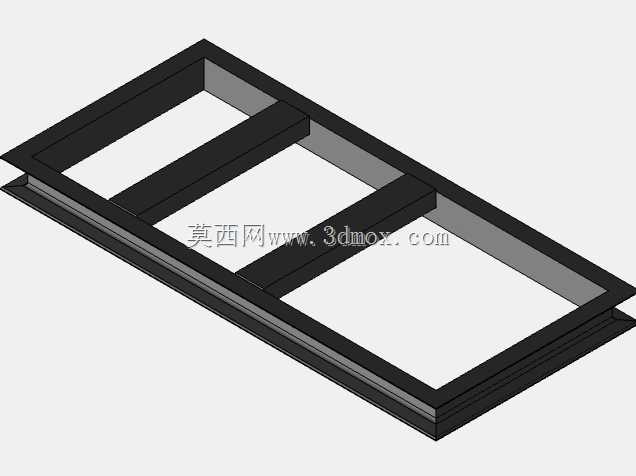

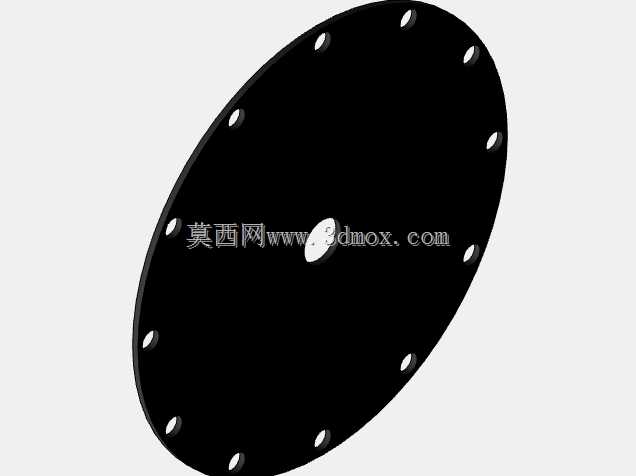

　　配套的驱动单元采用标准卧式安装结构，接线盒位于机壳顶部，防护等级满足户外露天安装的基本要求，机壳表面的散热筋沿轴向排布，能够在机组运行时通过自然对流带走绕组产生的热量，不需要额外配置强制冷却风扇，降低了附属设备的能耗。底座采用槽钢焊接框架结构，涡轮腔体和电机的安装位置都预留了调整长孔，能够在装配时微调两者的同轴度，补偿焊接加工带来的形位误差，底座底部预留了地脚螺栓安装孔，可直接固定在混凝土基础上，安装边界的长宽尺寸控制在紧凑范围内，适合在空间狭窄的渠边、车间余压管道旁布置。进出水口均采用标准圆形法兰接口，法兰螺栓孔的排布符合通用管道连接标准，可直接对接现有输水管道，不需要额外制作过渡接头。

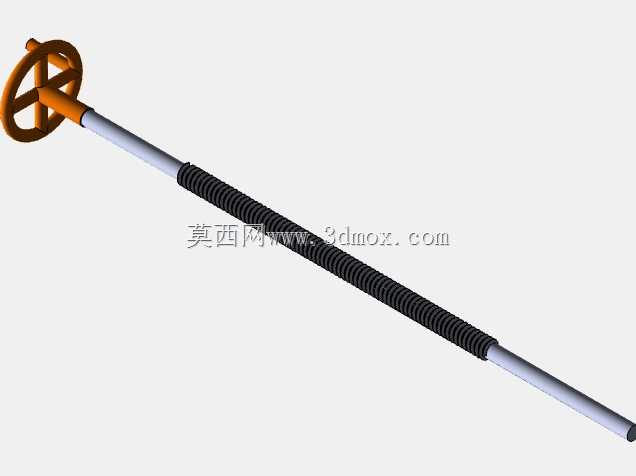

　　涡轮腔体的侧面预留了检修口，日常维护时不需要拆解整个流道，只需要打开检修盖板就能清理叶片间隙缠绕的杂物，检查密封件的磨损情况。在密封结构设计上，输出轴与腔体的配合位置采用机械密封加骨架油封的双重密封结构，能够有效防止腔体内的压力水沿轴缝隙渗漏到轴承位置，延长轴承的维护周期。轴承座采用分体式设计，固定在涡轮腔体的端盖上，可单独拆解更换轴承，不需要对整个涡轮腔体做破坏性拆解。整套结构的受力路径清晰，水流冲击叶轮产生的扭矩直接通过输出轴传递到配套的动力单元，中间没有多余的传动环节，机械效率损失控制在较低水平。建模过程中对所有配合面都做了公差约束，转动件与固定件之间预留了合理的运行间隙，避免热胀冷缩导致的运动卡滞，同时对所有标准件都采用了通用规格选型，后期维护更换时不需要定制特殊配件，降低了全生命周期的运维成本。针对不同的水头工况，只需要调整叶轮的叶片数量和进水口的导叶角度，就能适配不同的流量和压力参数，结构的模块化程度较高，可在基础模型上快速衍生出不同功率等级的变体，缩短系列化产品的设计开发周期。
