低成本数控等离子切割设备结构设计

在中小规模钣金加工、五金件下料、小型钢结构预制的作业场景里，高成本的进口数控等离子切割设备往往让作坊式加工厂、个体加工户望而却步，这套低预算取向的数控等离子切割结构，正是瞄准这类细分场景的实际需求做的适配设计。从实际作业用途来看，这套设备主要承担厚度30mm以内碳钢板、15mm以内不锈钢及有色金属板材的异形轮廓切割、直边下料、坡口预加工任务，相比手持等离子切割，它能把重复下料的轮廓精度控制在±0.5mm范围内，减少后续打磨、校形的工时消耗，同时降低操作人员长时间持握割枪的劳动强度，也能减少手持作业时弧光、烟尘对操作人员的直接伤害。

设计思路上全程围绕成本控制做取舍，没有盲目追求过高的运行速度与极限精度，传动部分没有选用高价的进口直线导轨与研磨级丝杠，而是采用冷拔圆钢配直线轴承的导向结构，配合同步带传动实现X、Y轴的平面运动，Z轴则采用简易的浮动跟踪结构，保证割嘴与板材表面的距离始终维持在合理区间，避免因板材翘曲、放置不平整导致的割嘴撞损或者切割断弧问题。整体机架采用标准矩形钢管焊接后做时效处理，没有采用铸件床身，大幅降低了材料成本与加工周期，机架底部预留了可调脚杯的安装位置，可根据车间地面的平整度调整设备水平，不需要额外做专用的设备安装基础，拆箱后简单调平就能接电投入使用。

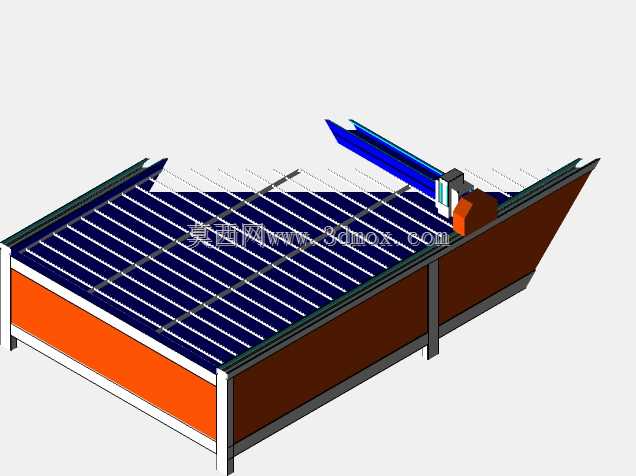

从安装边界与外形尺寸来看，这套设备的有效切割幅面覆盖1.2m×2.5m的常规板材规格，完全适配市面上主流的冷轧钢板、不锈钢板的出厂幅面，不需要提前对板材做裁边预处理；设备整体占地长度约3.2m，宽度约1.8m，Z轴方向的最大抬升高度为150mm，可满足带一定翘曲变形的旧板材、叠层薄板材的切割空间需求。设备侧边预留了等离子电源、控制系统的安装位，不需要额外制作独立的电气柜支架，所有走线都通过机架内部的穿线孔布置，避免切割过程中飞溅的熔渣烫损线缆。

功能特性上，这套结构预留了通用等离子割枪的安装夹头，可适配市面上绝大多数国产手持等离子电源，不需要采购专用的机用割枪总成，进一步压缩了整套设备的配套成本；横向移动的龙门架采用轻量化设计，运动惯量小，搭配步进电机驱动就能满足每分钟0-6m的切割走刀速度需求，针对薄板快速切割、厚板慢速穿孔的不同工艺要求，都能通过控制系统调整走刀参数适配。设备两端的行程位置都设置了硬限位块与软限位触发开关，避免运行过程中出现超程脱轨的问题，割枪位置还预留了点火、弧压反馈的接线端口，后续如果需要升级自动弧压调高功能，不需要对整体结构做大规模改动，直接加装对应模块即可。

在实际作业的适配性上，这套结构没有设计封闭的防护罩壳，一方面是控制成本，另一方面也方便操作人员上下料，针对长度超出有效幅面的长条形工件，还可以通过分段编程、移位接刀的方式完成切割，适配小型加工厂多样化的零散加工订单。导轨位置都设计了简易的刮屑板，能在轴系移动的时候自动扫掉导轨表面落的氧化渣、金属碎屑，减少日常维护的工作量，不需要频繁拆解清洁导轨副；气路管线采用拖链收纳，随龙门架移动的时候不会出现管线拖拽、弯折漏气的问题，所有气管接头都采用快插式结构，后期更换易损件的时候不需要复杂的工具就能完成拆装。
