超声波焊接机用机械振动放大助推器结构

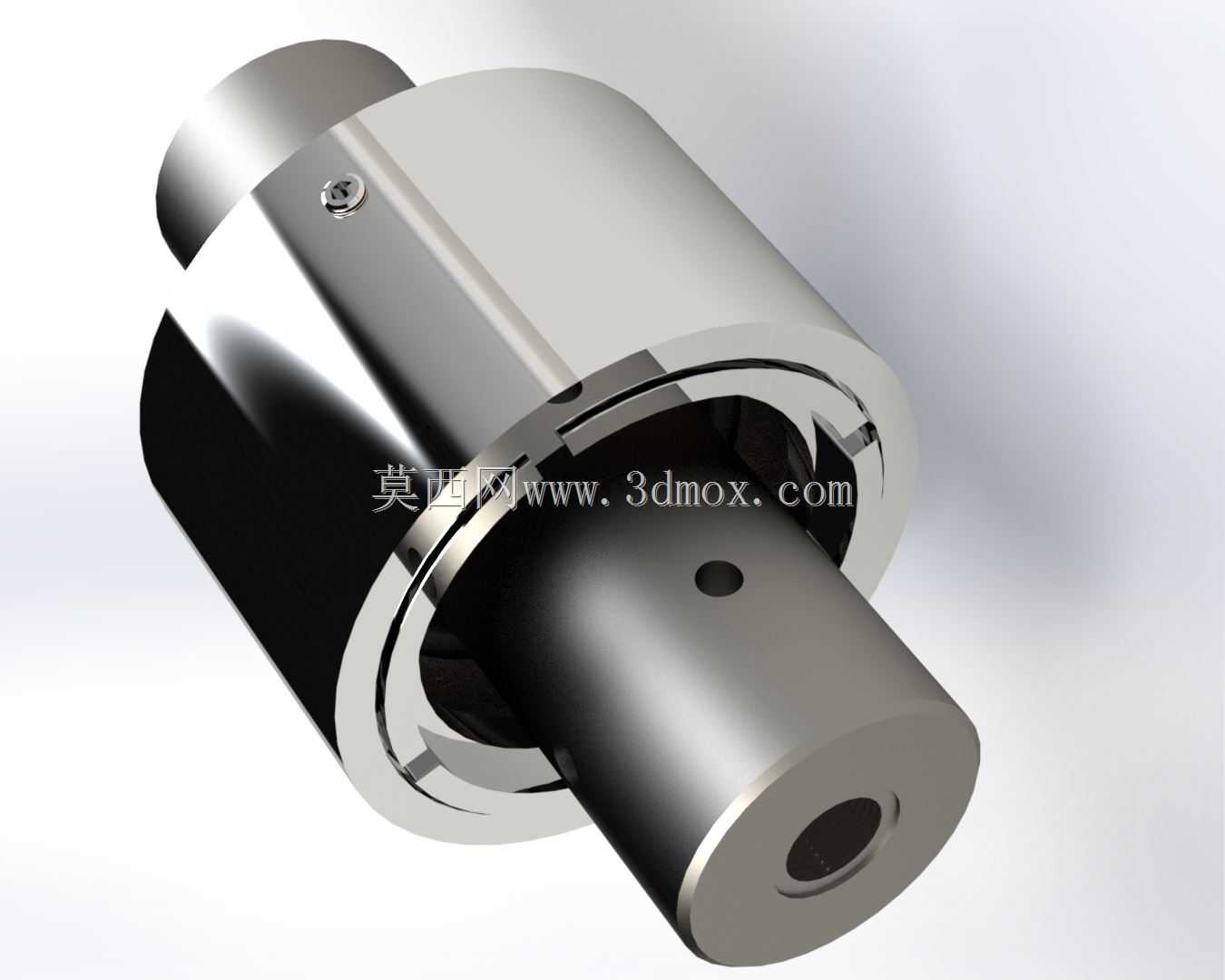

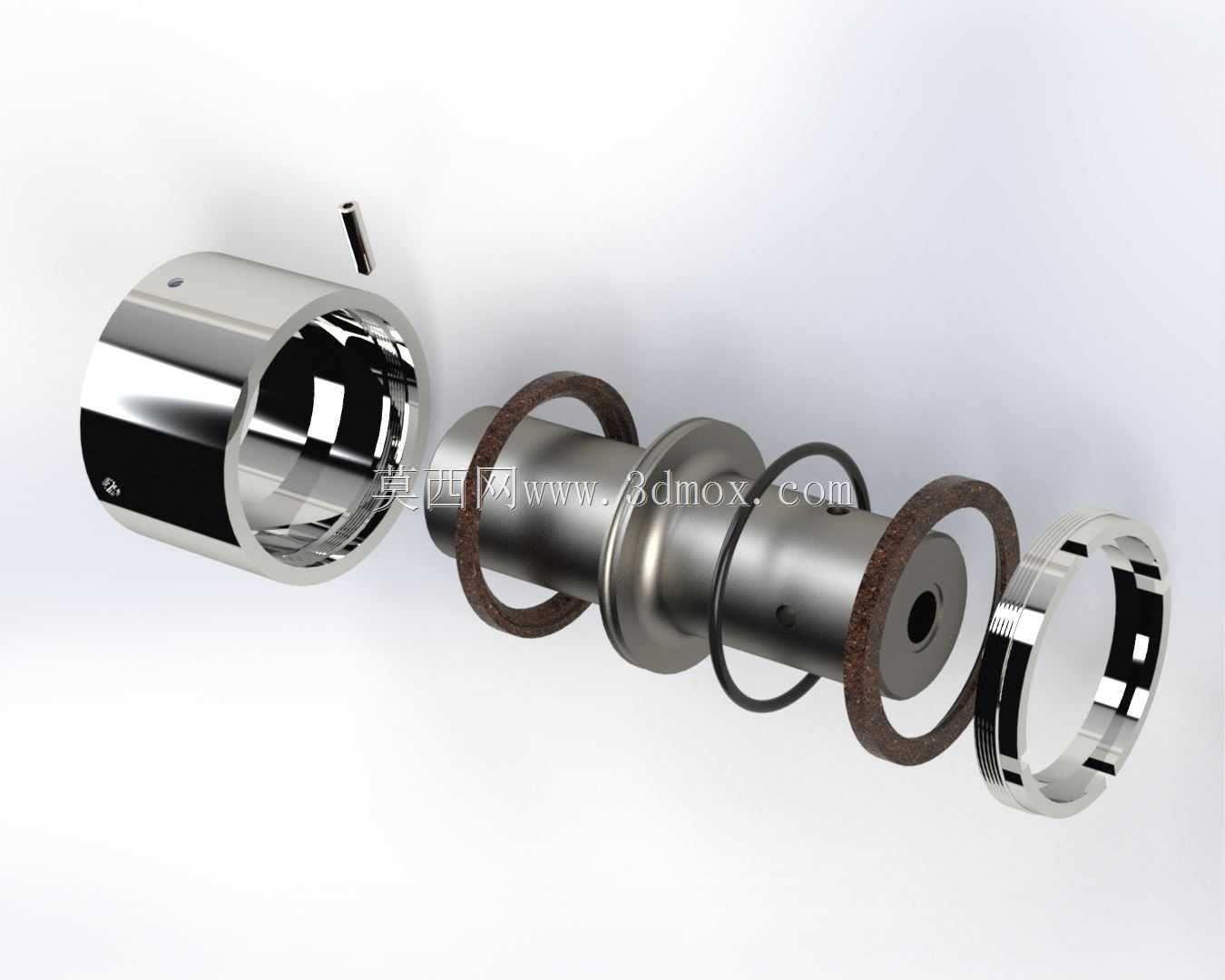

　　在超声波塑料焊接、金属焊接的产线工位上，这类振动放大助推器是直接决定焊接良率的核心传动部件，它安装在换能器与焊接焊头之间的传动链路上，核心作用是将换能器输出的小幅高频机械振动进行幅值放大，匹配不同焊接工况下的振幅需求，避免换能器直接输出大振幅带来的负载过载、发热过快问题。从结构设计来看，该部件采用同轴回转体对称布局，整体为圆柱状阶梯轴配合外套筒的组合结构，这种对称结构能最大程度降低高频振动下的径向偏振，保证振动能量沿轴向直线传递，减少不必要的能量损耗。外套筒与内部芯轴之间采用紧定螺钉做周向定位，安装时可根据焊头的对位需求调整周向角度，对位完成后锁紧紧定螺钉即可实现无相对滑移的刚性连接，避免高频振动下连接位出现松动、异响。

　　芯轴的两端分别设置不同直径的连接接口，一端对接换能器输出端，另一端对接焊接焊头，接口处的同轴度公差控制在0.02mm以内，避免高速振动下因偏心产生附加弯矩，损坏换能器的压电陶瓷片。从安装边界来看，该部件的最大外圆直径适配常规20kHz频率段超声波焊接机的安装腔体尺寸，整体轴向长度可根据设备的安装空间做适配调整，外套筒上的定位台阶可直接卡入设备的固定支架内，不需要额外设计定制转接法兰，能直接替换同规格的常规变幅杆使用。

　　在功能特性上，该结构的放大比经过匹配计算，能将换能器输出的10μm左右的原始振幅放大到焊接所需的20-30μm区间，满足ABS、PC等常用塑料以及薄铝片、铜片等金属材料的焊接振幅需求，同时自身的谐振频率与整套振动系统保持一致，工作过程中不会出现频率偏移导致的发热异常问题。设计过程中，芯轴与外套筒的配合面采用小间隙配合后做锁紧定位，既保证装配时的同轴度调校余量，又能在锁紧后实现刚性传力，配合面的表面粗糙度控制在Ra1.6以下，减少接触界面的能量损耗。

　　部件上设置的径向小孔是频率调校工艺孔，在生产调试阶段可通过调整小孔的深度、直径来微调部件的固有谐振频率，让整套振动系统的谐振点偏差控制在±50Hz以内，保证设备工作在最佳谐振状态，降低电源的负载率。在实际产线应用中，这类助推器除了用于schunk品牌的超声波焊接机，也可适配同频率段的其他品牌超声波焊接设备，更换时只需要核对两端连接接口的尺寸、整体谐振频率即可完成替换，不需要对设备的其他结构做改动。日常使用中，该部件的连接端面需要定期检查是否有磨损、凹坑，避免端面接触不良导致振动传递效率下降，紧定螺钉需要定期检查锁紧力矩，防止长期高频振动下出现退丝松动。不同于普通的刚性连接件，这类振动传递部件的材质选择上优先采用高强度、低损耗的合金结构钢，经过热处理后保证足够的刚度与疲劳强度，能承受长期高频交变载荷的作用，不会出现疲劳断裂问题。结构上没有多余的异形凸起，整体外圆光滑，安装时不会与设备的周边护板、驱动结构产生运动干涉，两端的中心孔可用于加工时的同轴度找正，也可作为安装时的对位基准，保证装配后整套振动系统的同轴度符合要求。
