五叶轴流排气扇结构设计方案

日常做通风系统配套设计时，这类五叶轴流结构的排气部件是工业与民用场景里都高频用到的核心风动元件，不同于高压离心风机的风压特性，这类轴流结构的排气扇主打大流量、低风阻的通风需求，在厂房侧墙通风、设备机柜散热、厨卫空间排风、畜牧养殖舍换气等场景里都有广泛适配。从实际使用的角度看，这类排气部件的核心作用是驱动空气沿轴向流动，在有限的安装空间内实现单位时间内足够的空气置换量，不需要复杂的风道转向结构，安装维护的门槛很低，适合批量配套在各类需要空气流通的设备与空间节点上。

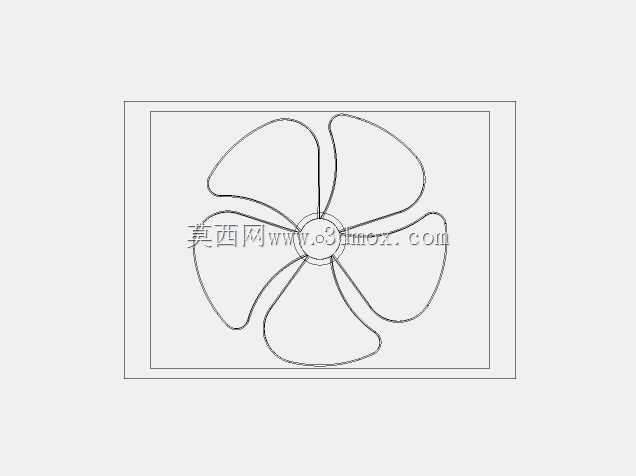

这次的风叶结构设计，首先从叶型的气动效率出发做考量，五片叶片的布局是在动平衡控制与送风效率之间做的平衡选择——相比三叶结构，五叶的单叶载荷更低，运转时的气流脉动更小，产生的气动噪音也更易控制；相比七叶及以上的多叶结构，五叶的模具成型难度更低，批量生产时的良品率更有保障，整体转动惯量也控制在合理区间，匹配小功率驱动电机就能达到额定转速，不需要过高的启动扭矩。叶片的型线采用变截面扭曲设计，从叶根到叶梢的安装角逐渐递减，这个细节是为了让整个叶片展向上的气流攻角保持在合理区间，避免叶根区域气流分离产生涡流损失，也能减少叶梢部位的气流泄漏，让整个风轮的做功效率保持在较高水平。叶根与中心轮毂的过渡位置做了大圆角顺滑处理，一方面是降低应力集中，避免长期运转时叶根位置出现疲劳断裂，另一方面也能减少轮毂附近的气流乱流，降低风阻损耗。

从安装边界的尺寸匹配来看，这类风轮的外圆直径需要和安装框架的内圈预留3-5mm的安全间隙，既不能间隙过大导致气流回流损失，也不能间隙过小导致运转时叶梢碰擦外框，中心轮毂的内孔尺寸需要和驱动电机的输出轴做公差配合，一般采用H7/k6的过渡配合，搭配紧定螺钉做周向固定，保证扭矩传递的可靠性，不会出现长期运转后松旷打滑的问题。安装面的轴向尺寸需要匹配电机的轴伸长度，保证风轮安装后不会和后方的电机端盖、防护网产生干涉，前端面和防护网的距离也要控制在10mm以上，避免异物触碰运转的叶片。

设计过程中首先要确定额定工况下的风量需求，根据目标通风空间的容积、每小时要求的换气次数反推需要的风量参数，再结合预设的转速确定风轮的直径范围，之后再对叶片的扭曲角、弦长、叶型厚度做参数化调整。叶片的厚度从叶根到叶梢逐渐减薄，叶根位置厚度更大以保证结构强度，能承受启动瞬间的扭矩冲击与长期运转的离心力载荷，叶梢位置厚度更薄以减少转动惯量，降低电机的负载。整个风轮的动平衡等级需要达到G6.3以上，在建模完成后要对整个转动部件做质量配平，在轮毂对应的位置预留去重或加重的结构位，避免高速运转时产生振动，传递到安装框架后产生共振噪音，也能延长配套电机的轴承使用寿命。

在实际配套选型时，还要考虑使用场景的介质特性，如果是用在有油污、粉尘的环境里，叶片的表面要做光滑处理，减少污物附着，避免长期使用后叶片积尘导致动平衡失效；如果是用在有腐蚀气体的场景，还要调整叶片的材质选型，不过从结构设计本身来说，这个五叶轴流风轮的结构已经适配绝大多数常规通风场景的安装需求，和标准的方形安装框架、防护网、驱动电机都能实现便捷适配，不需要额外做定制化的结构修改，就能直接组装成完整的排气扇单元，安装到对应的通风点位上实现空气置换的功能。
