方形工业壁式排气扇结构设计

在工业厂房、商用后厨、设备机房这类需要持续空气置换的场景里，壁式方形排气扇是应用频次极高的通风末端设备，本次建模的FA-40规格排气扇，就是针对常规墙面开孔安装场景做的结构还原。从实际使用逻辑来看，这类排气扇不需要复杂的风管接驳，直接嵌入墙体预留开孔即可完成安装，核心作用是将室内滞留的闷热空气、油烟废气、设备散热产生的热浊空气直接排至室外，维持室内空间的空气流通效率，避免局部区域废气积聚、温度过高影响作业或者设备运行。

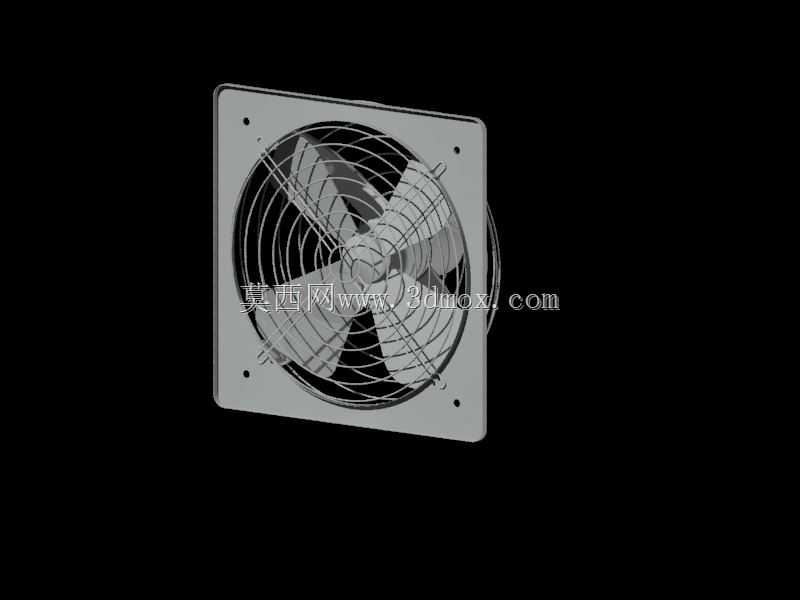

从结构设计的思路来看，整个产品优先考虑安装的便捷性与运行的稳定性，外框采用一体冲压的方形金属壳体，四个角预留的固定安装孔位，刚好匹配常规墙体膨胀螺栓的安装间距，安装时不需要额外做转接支架，只要墙面开孔尺寸与外框内嵌尺寸匹配，就能直接推入固定，外框边缘的折边结构刚好贴合墙面，既可以避免安装后出现缝隙漏风，也能提升整体结构的抗形变能力，避免长期运行震动导致框体变形。扇叶部分采用等距四叶布局，叶片做了符合空气动力学的扭角设计，在相同转速下可以获得更大的排风量，同时降低叶片切割空气产生的风噪，叶片与后方的防护网罩保持足够的安全间隙，避免运行过程中异物触碰扇叶引发安全隐患，网罩采用密集钢丝焊接结构，网格间距控制在安全范围内，既不会遮挡过多风阻影响排风效率，也能有效阻挡较大的杂物被吸入扇体。

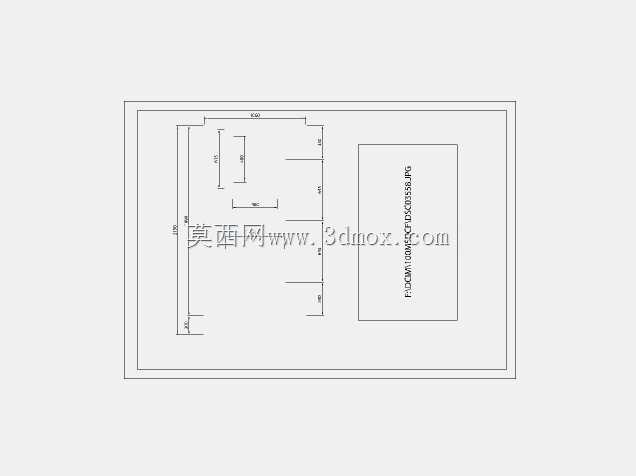

从安装边界尺寸来看，这款40规格的排气扇，方形外框的边长适配常规400mm级别的墙面开孔，整体安装深度控制在墙体厚度适配范围内，不会出现室内侧突出过多或者室外侧探出过长的问题，安装时只需要在墙体预留对应尺寸的方孔，将扇体嵌入后通过四个角的安装孔打螺栓固定，再接上对应供电线路即可投入使用，不需要复杂的调试步骤。在功能特性上，这类直排式排气扇没有多余的复杂结构，核心就是电机直连扇叶驱动，结构故障率极低，日常维护只需要定期清理网罩和扇叶上附着的油污、灰尘即可，不需要频繁拆解保养，非常适合长时间连续运行的使用场景。

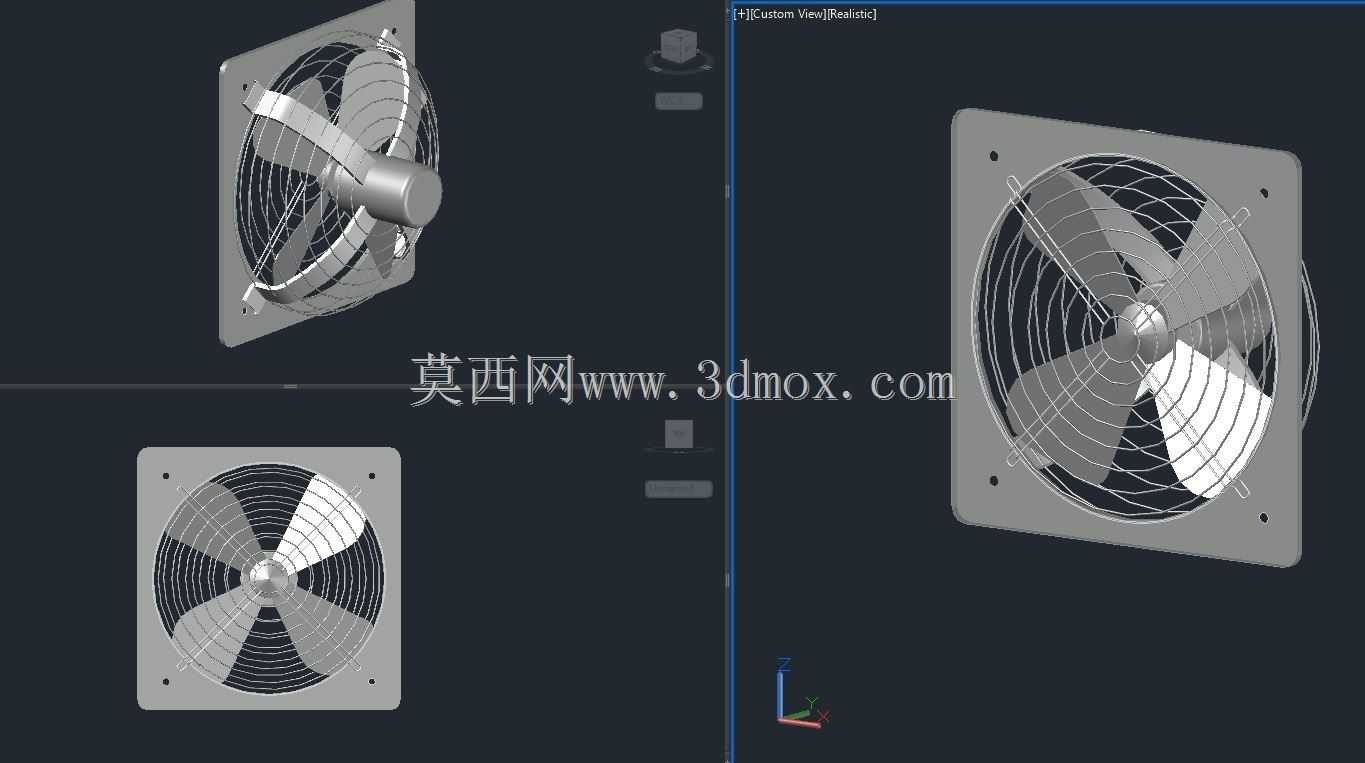

建模过程中对各个部件的装配关系做了完整还原，外框的冲压折边、扇叶的扭角弧度、网罩的钢丝排布、电机与框体的固定连接位都按照实际产品的装配逻辑做了对应，各个部件之间不存在干涉问题，扇叶与网罩、外框内壁的间隙都符合实际产品的安全距离要求，既可以直接用于选型阶段的安装位置模拟，也可以作为同类型通风设备结构设计的参考样本，帮助设计人员快速核对安装空间、评估排风点位的布置合理性。在实际工程选型中，这类方形壁式排气扇通常会根据空间容积、所需换气次数来匹配对应规格，40规格的机型适配中等面积的空间排风需求，单台设备的排风覆盖范围可以满足常规中小型机房、小型后厨或者车间局部排风点位的使用要求，安装位置通常选择在空间侧墙的上部区域，利用热空气上升的原理，更高效地将积聚在空间上部的热浊空气排出，提升整体通风换气的效率。
