FRC竞赛用反向安装双CIM换挡传动变速箱

在青少年机器人竞赛的机械设计场景中，动力传输单元的布局合理性直接决定了整车的赛场表现，这款反向安装的双CIM电机换挡变速箱，正是针对FRC赛事紧凑车架空间开发的动力传递部件。从实际赛场使用需求来看，FRC赛事的机器人往往需要在短时间内完成冲刺、搬运、对抗等多种动作，单一速比的传动结构很难同时兼顾高速移动与大扭矩输出的需求，这款两挡变速箱的设计初衷，就是通过换挡机构切换传动比，匹配不同工况下的动力输出要求。

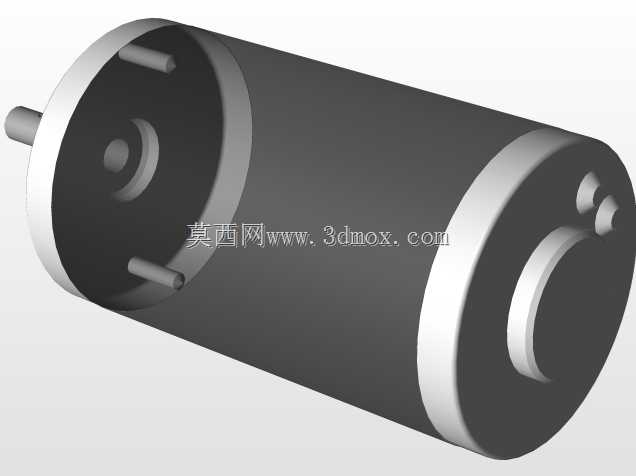

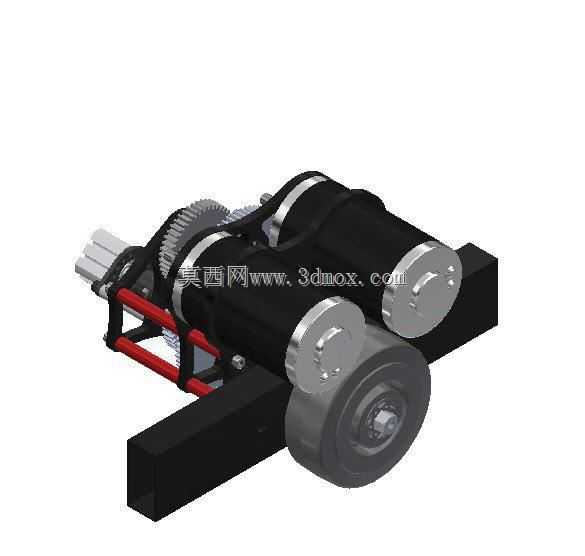

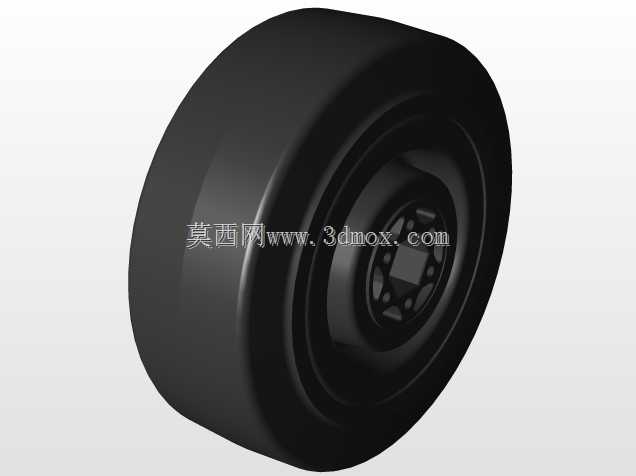

设计阶段首先要解决的是电机安装空间的问题，常规的CIM电机同轴输出布局会占用车架纵向大量空间，很多参赛队伍的车架前部需要布置拾取、投射机构，纵向空间余量极小，因此这款变速箱采用了电机反向安装的布局形式，将两台CIM电机的输出端朝向与动力输出轴方向垂直布置，通过中间齿轮组完成动力换向与汇流，大幅压缩了传动单元的纵向安装尺寸，给前端作业机构留出了充足的布置空间。从安装边界来看，整个变速箱的主体框架采用标准铝型材搭建，安装孔位完全匹配FRC赛事常用的2英寸孔距安装标准，不需要额外加工转接件就可以直接固定在标准车架上，输出轴的伸出长度、轴径都和常规轮系安装接口兼容，队伍在改装替换时不需要重新设计轮系连接结构，能够大幅缩短整车装配调试的周期。

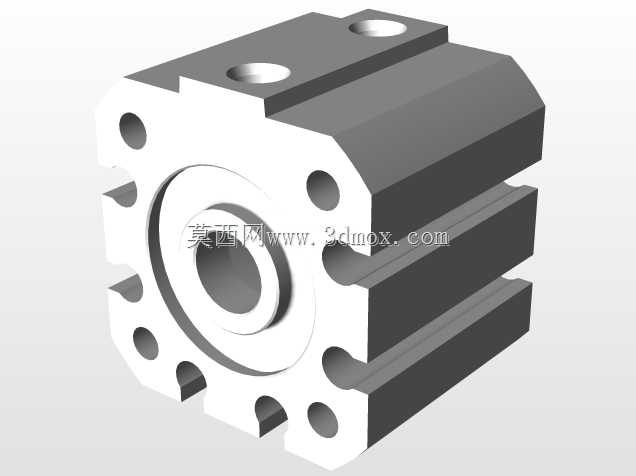

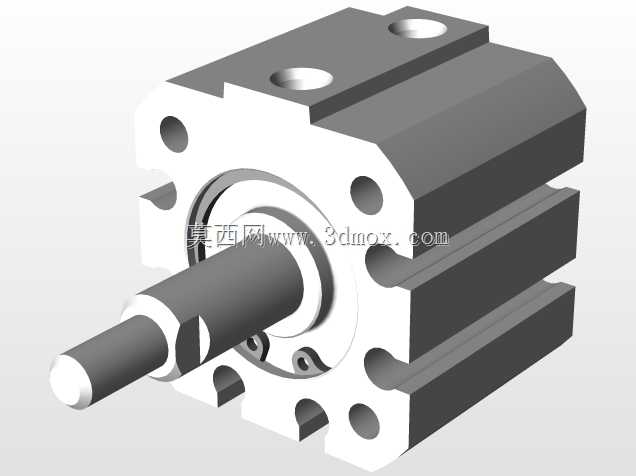

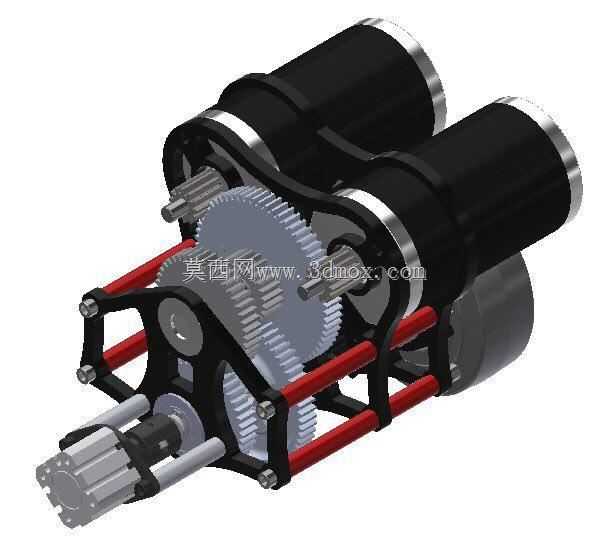

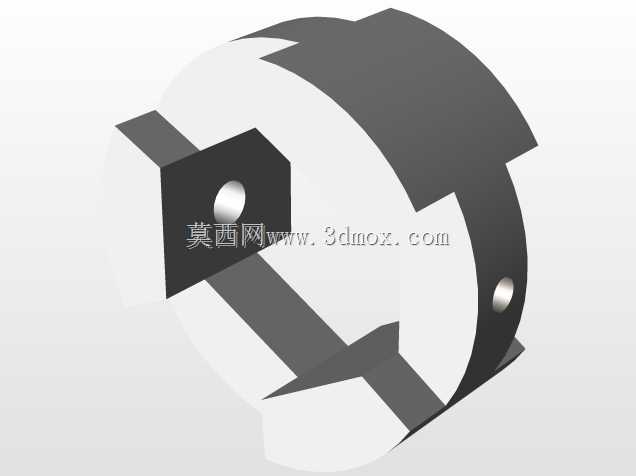

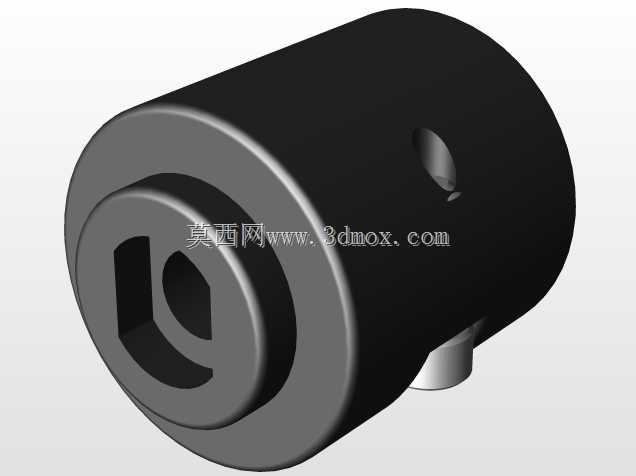

功能特性上，这款变速箱设置了两个传动挡位，高速挡对应的整车移动速度可以达到16.5英尺每秒，能够满足赛场长距离冲刺移动的需求，在抢位、快速转移场景下可以获得速度优势；低速挡对应的整车移动速度为6.5英尺每秒，这个挡位下输出扭矩更大，在攀爬斜坡、推动重物、对抗顶推的场景下能够提供足够的动力，不会出现电机堵转、传动打滑的问题。换挡机构采用直推式换挡拨叉设计，换挡行程短，挡位定位清晰，配合常规的气缸或者舵机就可以实现自动换挡控制，不需要复杂的执行机构就能完成挡位切换，降低了控制端的编程与调试难度。

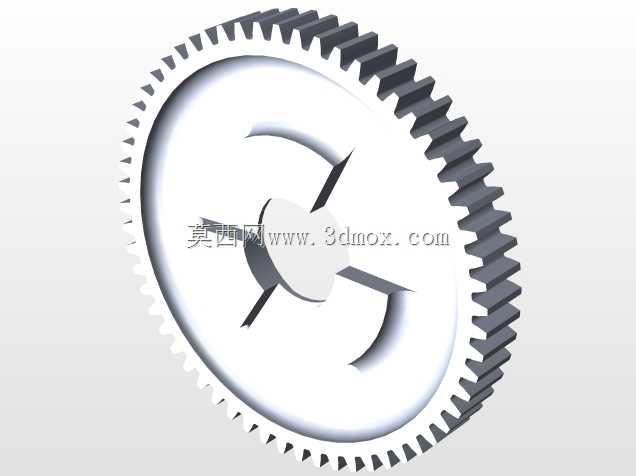

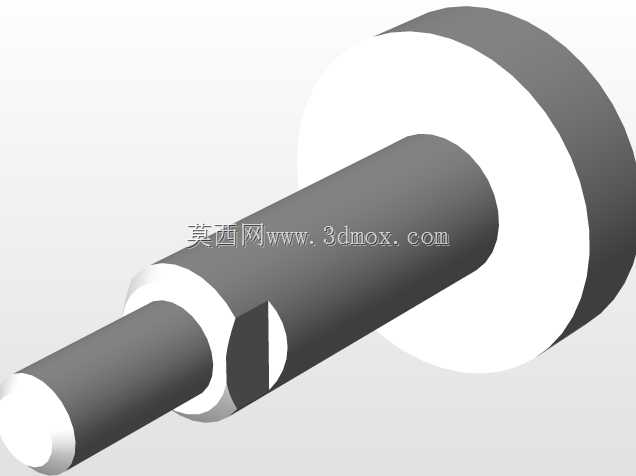

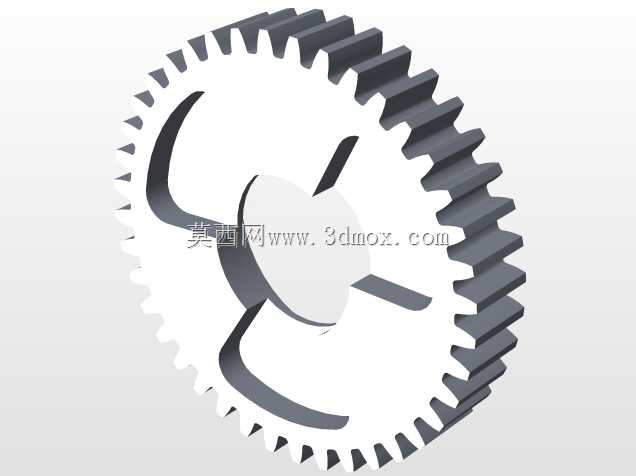

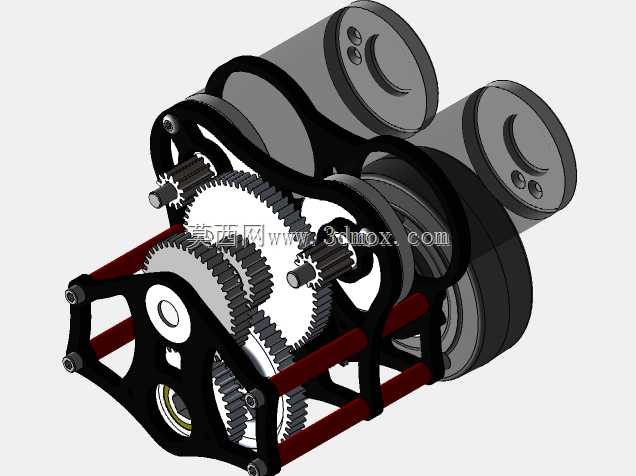

从传动结构的设计细节来看，双CIM电机的动力首先通过各自的输入齿轮传递到中间传动轴，在中间轴上完成动力汇流后，再通过换挡齿轮组将动力传递到输出轴，所有传动齿轮都采用直齿圆柱齿轮设计，加工难度低，传动效率高，参赛队伍即使自行加工替换齿轮也能快速完成备件制作，不需要依赖高精度的加工设备。齿轮的模数选择兼顾了强度与轻量化需求，在满足赛事对抗强度要求的前提下，尽可能减少了齿轮组的整体重量，避免传动单元过重导致整车重心偏高的问题。框架部分的结构件采用镂空设计，在保证安装刚度的前提下去除了非受力区域的多余材料，进一步降低了整体自重。

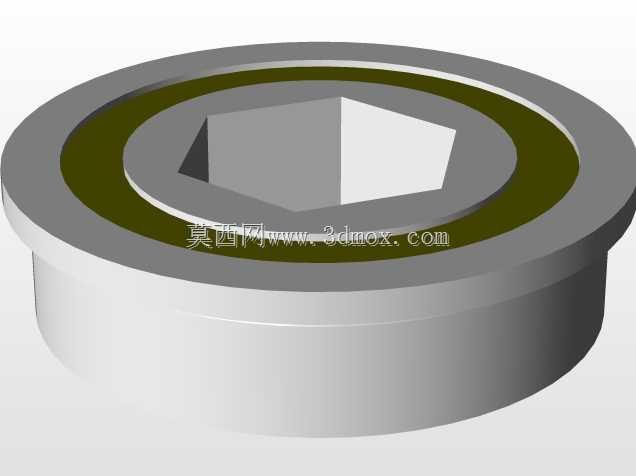

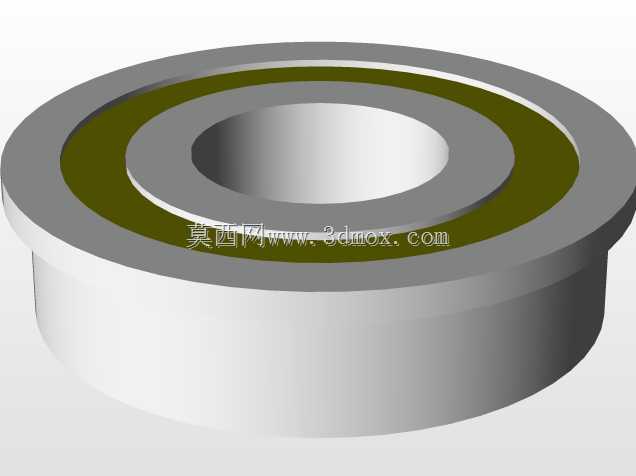

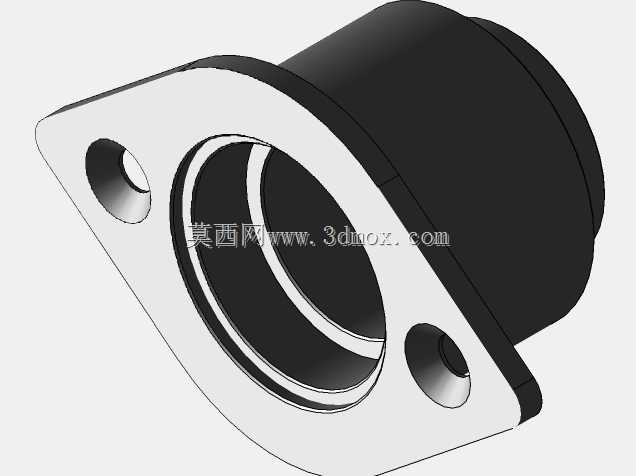

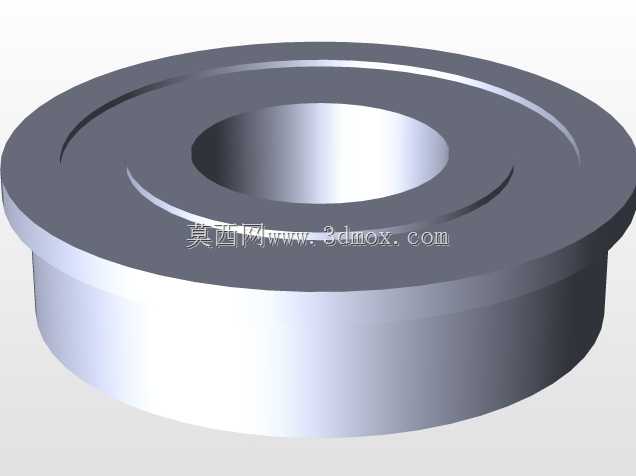

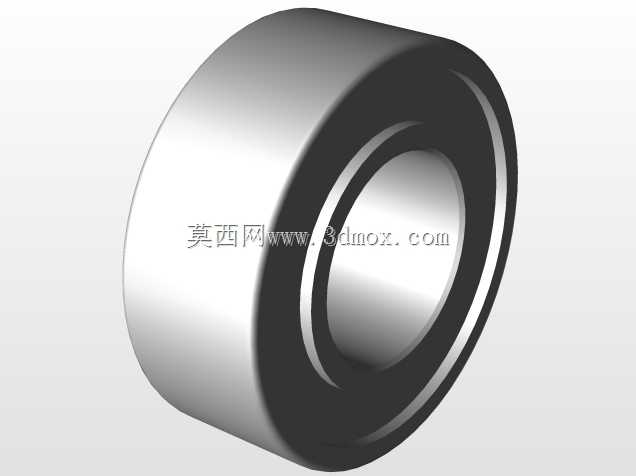

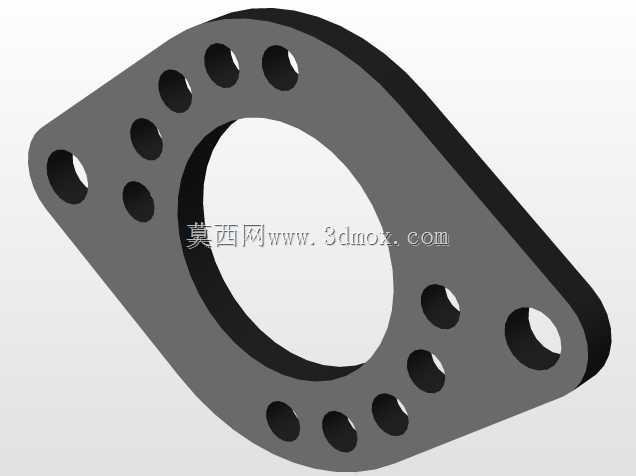

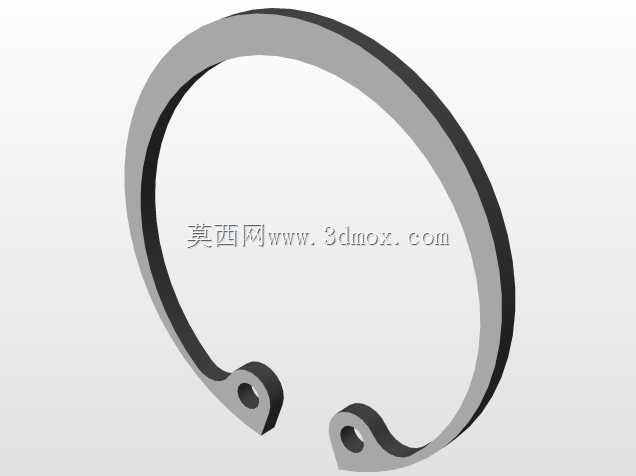

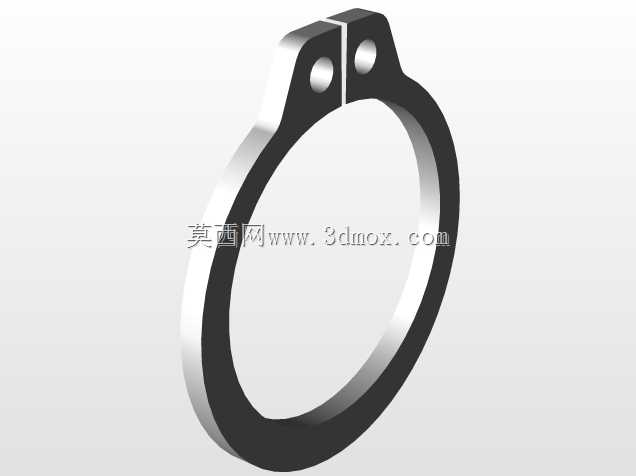

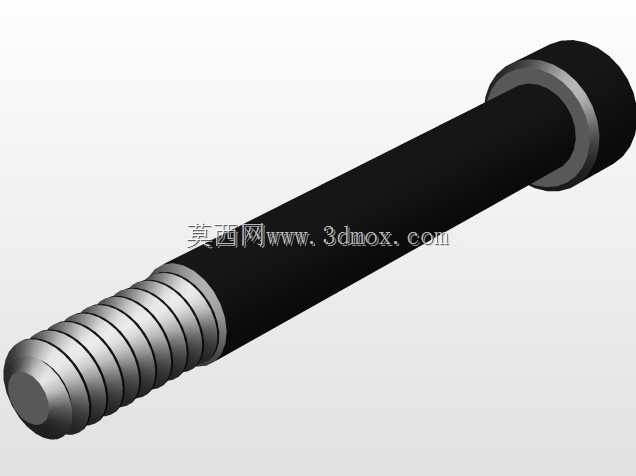

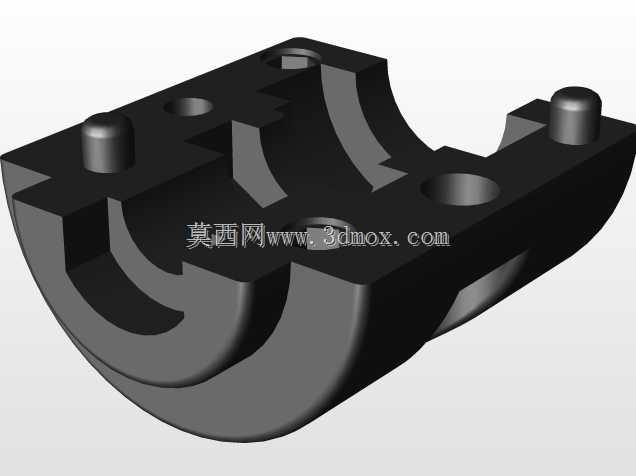

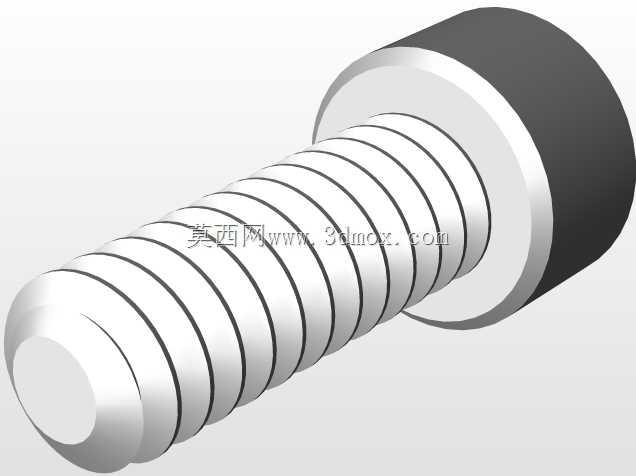

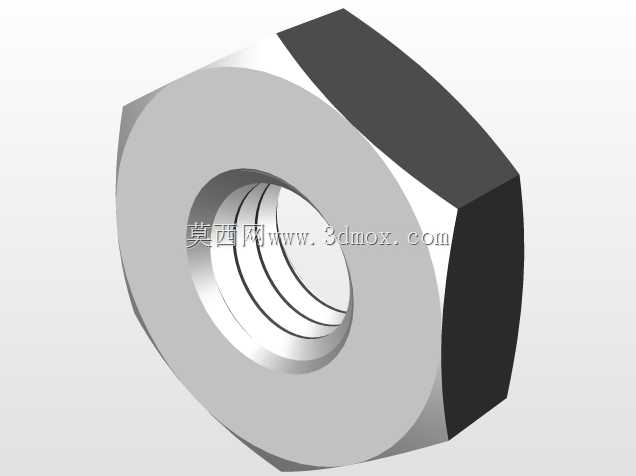

实际装配调试过程中，这款变速箱的维护便利性也做了针对性设计，所有轴承位都采用标准通孔设计，齿轮与轴的配合采用常规的键连接加顶丝固定的形式，日常维护时只需要拆开侧端盖就可以更换齿轮、调整轴承间隙，不需要完全拆解整个变速箱主体，在赛事间隙的紧急维修场景下，能够大幅缩短故障排查与修复的时间。电机安装位采用快拆式压板固定，更换电机时不需要拆解齿轮组，松开压板螺丝就可以直接抽出电机，适配赛事中高频次的电机维护更换需求。

从赛场应用的实际反馈来看，这种反向安装的布局还有一个额外的优势，就是电机的散热面朝向车架外侧，在机器人持续运行的过程中，行驶带来的迎面气流可以直接带走电机外壳的热量，避免长时间高负载运行下电机过热退磁的问题，延长了电机在赛事中的连续工作时间。同时整个变速箱的重心位置更靠近车架中心，在机器人做急停、转向动作时，不会因为传动单元偏重导致车身侧倾幅度变大，提升了整车行驶的稳定性，在对抗碰撞场景下也不容易因为重心偏移出现侧翻的情况。

在进行三维建模的过程中，所有零件的装配关系都完全按照实际装配公差设置，齿轮的啮合间隙、轴承的安装配合量都参考实际机加工的公差范围设定，设计人员可以直接参考模型中的孔位、尺寸来完成车架的配套设计，不需要再二次测量安装尺寸，也可以基于这个模型做进一步的轻量化改进，比如更换不同齿数的齿轮调整速比，或者修改框架结构适配不同规格的电机，都可以在原有模型基础上快速调整，减少重复建模的工作量。
