教学用正齿轮两级传动变速箱结构设计

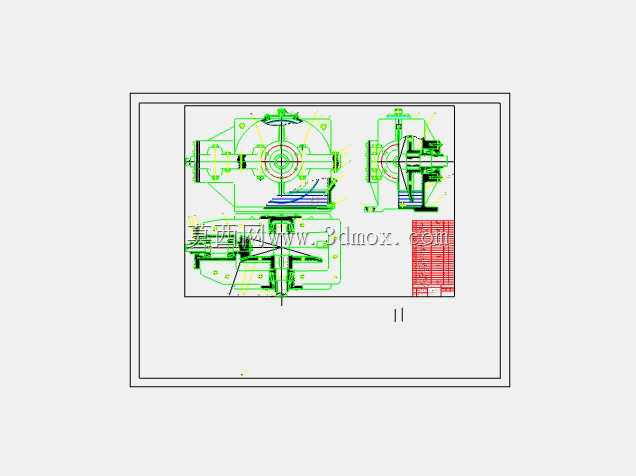

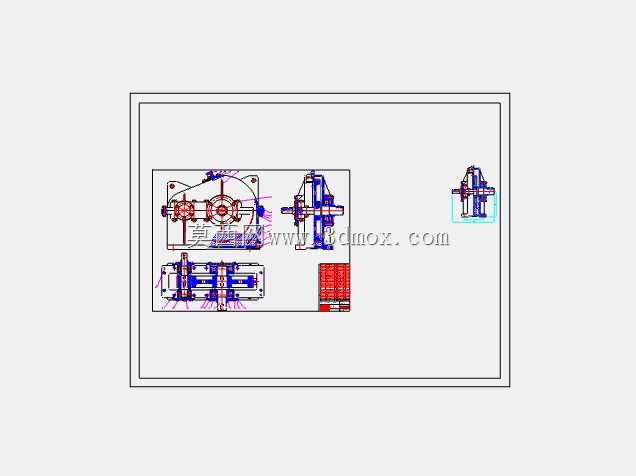

这款正齿轮变速箱的结构设计，核心围绕定轴轮系的传动比分配展开，输入轴与输出轴采用平行轴布置，适配常规教学场景下的传动演示需求，也可作为小型输送台、实验台架的动力传递单元使用。从安装边界来看，箱体底部采用一体式铣削安装底座，预留四个对称分布的地脚螺栓孔，孔位间距适配常规100mm规格的工业铝型材安装槽，整机安装后重心落在底座支撑面中心区域，满负载运行时不会出现偏载倾覆的问题，输入轴、输出轴的轴伸长度均控制在标准联轴器的适配范围内，轴端加工有标准平键键槽，可直接匹配GB/T 1096规定的普通平键，无需额外二次加工即可完成与动力端、负载端的连接。

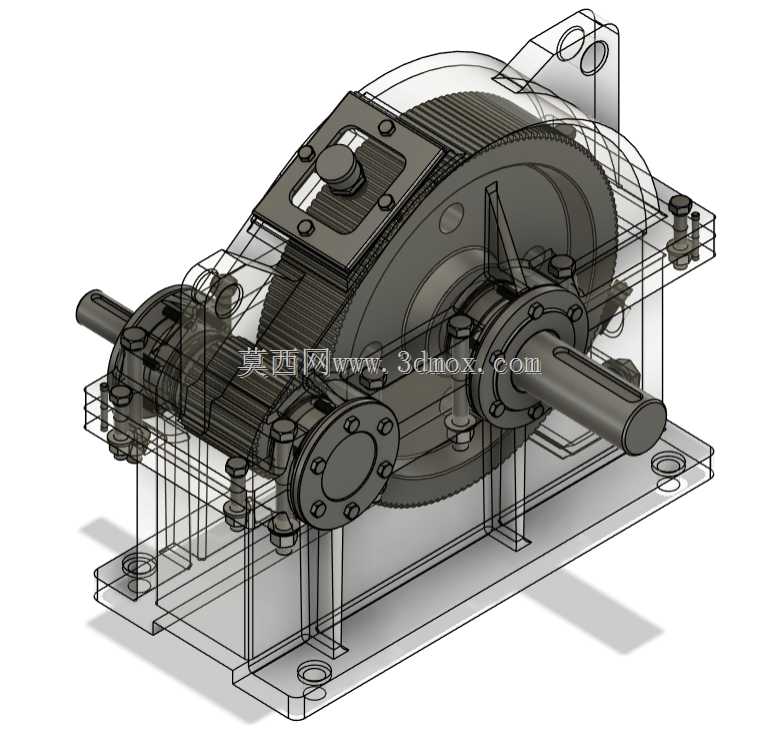

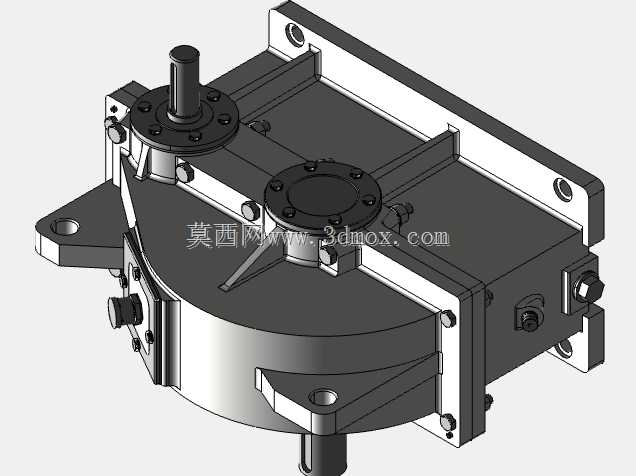

设计过程中优先考虑了轮系的啮合合理性，各级齿轮均采用标准渐开线直齿圆柱齿轮，齿宽系数选取常规闭式传动的推荐区间，避免齿面载荷分布不均导致的偏磨问题，齿轮与轴的连接采用平键加轴肩定位的方式，轴向固定通过轴端挡圈实现，确保高速运转时齿轮不会出现轴向窜动。箱体采用剖分式结构，上下箱盖通过螺栓组连接，结合面加工有密封槽，可加装密封垫防止润滑油渗漏，箱盖顶部预留注油孔与透气塞安装位，底部设置放油螺塞孔，日常维护时无需完全拆解箱体即可完成润滑油更换。轴承选型适配轴系的径向载荷需求，输入轴、中间轴、输出轴均采用深沟球轴承支撑，轴承端盖采用凸缘式结构，通过螺栓固定在箱体侧壁，端盖与轴接触位置加装毡圈油封，避免润滑油泄漏同时阻挡外部粉尘进入箱体内部。

从实际应用场景来看，这类定轴式正齿轮变速箱结构简单、传动效率高，不存在斜齿轮传动的轴向力问题，对支撑轴承的载荷要求更低，非常适合用于机械原理课程的轮系传动演示，也可作为小型非标设备的动力减速单元，适配小功率电机的动力输出减速需求，比如小型实验用输送线、桌面级工装夹具的动力传递，都可以通过调整齿轮齿数匹配不同的传动比，获得需要的输出转速与扭矩。设计时充分考虑了加工工艺性，所有轴类零件的轴肩高度均符合轴承内圈拆卸的工艺要求，齿轮的轮毂长度、孔径尺寸均适配常规圆钢加工的工艺余量，箱体的剖分面、轴承孔的加工精度要求控制在常规卧式铣床、镗床的加工能力范围内，不需要特殊定制刀具即可完成全部零件的加工，大幅降低了实物制作的成本与加工难度。

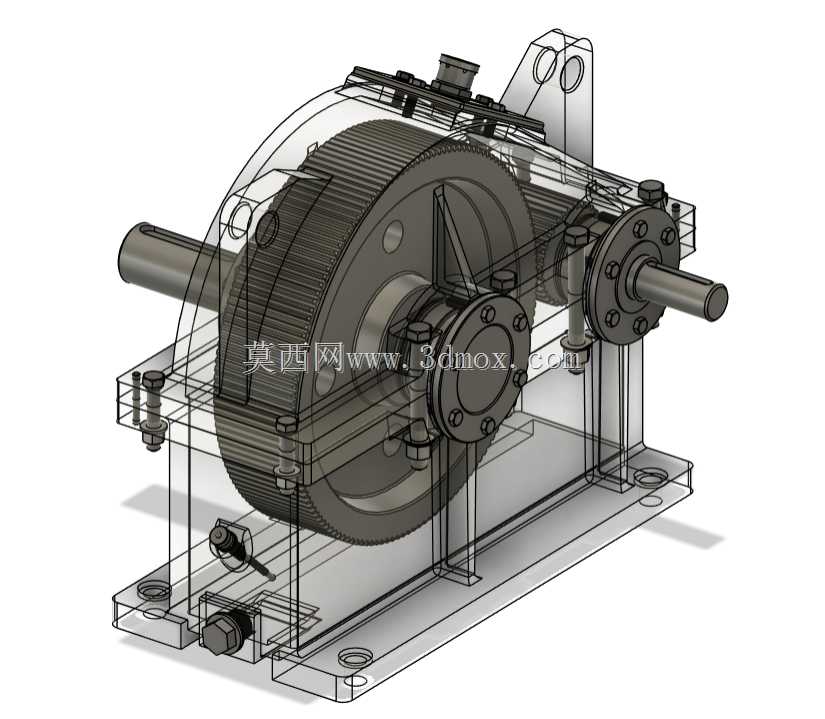

在结构细节处理上，箱体内腔预留了足够的齿轮运转间隙，避免齿轮转动时与箱体内壁发生剐蹭，同时内腔的油池深度满足齿轮浸油润滑的要求，低速级齿轮浸入油面的深度控制在1-2个齿高范围内，既可以保证齿轮啮合时的充分润滑，又不会因为浸油过深导致搅油损失过大、油温升高过快。箱体外部的加强筋布置在轴承孔对应的侧壁位置，提升箱体的刚性，避免轴承孔受力变形导致齿轮啮合精度下降，输入轴侧的轴承孔外侧预留了密封件安装空间，可根据使用需求更换不同类型的密封元件，适配有防尘、防溅要求的使用场景。整个轮系的传动比分配遵循“前小后大”的原则，高速级采用小模数齿轮降低高速运转时的振动与噪声，低速级采用稍大模数的齿轮承受更大的输出扭矩，各级齿轮的强度校核均满足闭式软齿面齿轮传动的接触强度与弯曲强度要求，在额定负载下长期运行不会出现齿面点蚀、轮齿折断的失效问题。
