带集水盘方形工业冷却塔结构设计

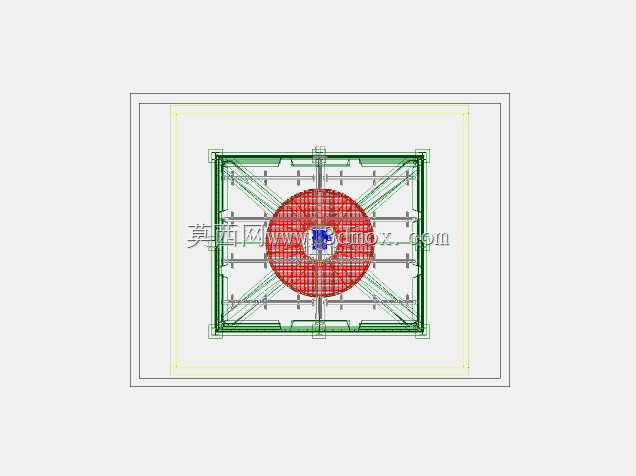

在工业循环水系统与暖通空调系统的热排放环节，带水盆的冷却塔是核心热交换终端设备，其结构设计直接决定整厂循环水系统的冷却效率与运行稳定性。从结构布局来看，该款冷却塔采用方形外框架搭配中心圆形散热核心区的设计，外围框架采用型钢拼接的十字斜撑加固结构，能够在户外露天安装场景下抵御常规风载，避免设备长期运行过程中出现框架形变，中心圆形区域为散热填料与布水系统的安装位，圆形布局能够让布水器喷出的循环水均匀覆盖填料层，最大化水与空气的接触面积，提升蒸发散热效率。底部集成的水盆（集水盘）是该结构的核心设计点，区别于无集水盘的冷却塔型号，集成式水盆能够直接承接填料层下落的冷却后水体，无需额外现场砌筑混凝土集水池，大幅降低现场安装的土建成本与施工周期，同时水盆的边缘做了外翻挡水边设计，能够避免大风工况下冷却水溅出设备外，减少循环水的无谓损耗。

从实际应用场景出发，该结构的冷却塔适配多类工业场景：在炼油、石化类化工厂区，可承接生产装置换热后的高温循环水，通过蒸发换热将水温降至工艺要求的区间后，再泵送回生产换热环节循环使用，避免高温水体直排造成的热污染与水资源浪费；在火力发电、核电站的辅机循环水系统中，该类冷却塔可承担冷端散热的辅助功能，配合主冷凝系统稳定机组真空度；在商用与工业建筑的暖通空调HVAC系统中，该设备可作为冷水机组的室外散热终端，将制冷机组产生的冷凝热排放到大气中，保障室内制冷系统的稳定运行。

从设计思路层面拆解，该结构在建模阶段优先考虑了安装边界的适配性：方形外轮廓的长宽尺寸采用模块化设计，可根据现场安装场地的尺寸灵活调整单台处理量，多台并联安装时可直接并排拼接，无需预留额外的框架间隙，节省占地空间；底部水盆的深度设计兼顾了停泵水锤的缓冲需求，当循环水泵突然停机时，管道内回流的水体可直接汇入集水盆，不会出现溢水现象，同时水盆底部设置了统一的排污口与回水口，回水口位置低于水盆常规运行水位，能够避免空气吸入循环水泵造成气蚀，排污口设置在水盆最低点，方便日常运维时排空盆内积污与清洗。

结构细节上，框架的斜撑布局采用中心对称设计，所有受力节点均做了加强筋处理，在三维建模阶段已完成静力学仿真验证，确保在满载运行（填料含水、设备自重叠加风载）的工况下，框架形变量控制在允许范围内，不会出现散热组件移位、布水管道错位的问题。中心圆形散热区的外围设置了导流围板，能够引导进风气流均匀穿过填料层，避免出现局部通风短路导致的散热效率下降，围板与外框架之间预留了检修通道空间，运维人员可通过框架侧面的检修门进入设备内部，更换损坏的填料、检修布水喷头，无需拆解整体框架，降低后期运维难度。

从安装边界来看，该款冷却塔的底部安装脚位采用标准化的地脚螺栓孔布局，可直接适配常规的混凝土设备基础，安装时只需调整设备水平度即可连接进出水管道，进出水管道的接口位置统一设置在设备侧面的下部区域，与集水盆的回水口、布水系统的进水口直接对接，减少现场管道弯折的施工量。设备顶部预留了风机安装位的接口，可根据实际处理风量匹配对应功率的轴流风机，风机支架与顶部框架采用螺栓连接，方便后期风机的维护与更换。

在功能特性上，集成式水盆的设计让该设备的水循环路径更短，冷却后的水体直接在设备底部汇集后被泵送回系统，减少了冷却水在外部集水池停留过程中的二次温升，同时水盆内可直接加装电加热与液位控制组件，在北方冬季低温工况下，可避免盆内存水结冰冻裂设备结构，液位组件可实时监测盆内水位，自动控制补水管路的电磁阀补水，维持循环水系统的水量稳定，无需人工频繁巡检补水。
