静音式柴油发电机组外罩顶盖结构设计

在商用备用电源、户外施工供电、数据中心应急保电等场景中，开架式发电机组的运行噪音、露天老化问题一直是现场运维的核心痛点，配套的外罩顶盖作为整机防护的核心结构件，直接决定了机组的环境适应性与降噪表现。本次设计的发电机组顶盖，是针对300kW级静音型柴油发电机组开发的顶部防护构件，匹配机组整体外罩的模块化装配逻辑，在结构设计阶段就同步兼顾了防护性能、降噪需求与装配便利性。

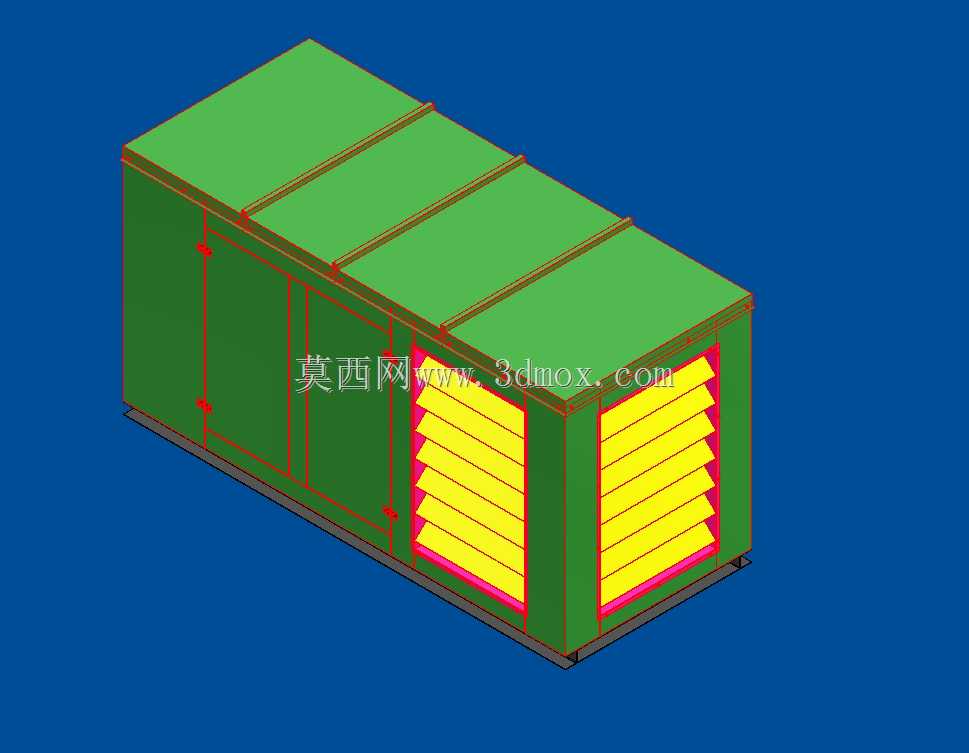

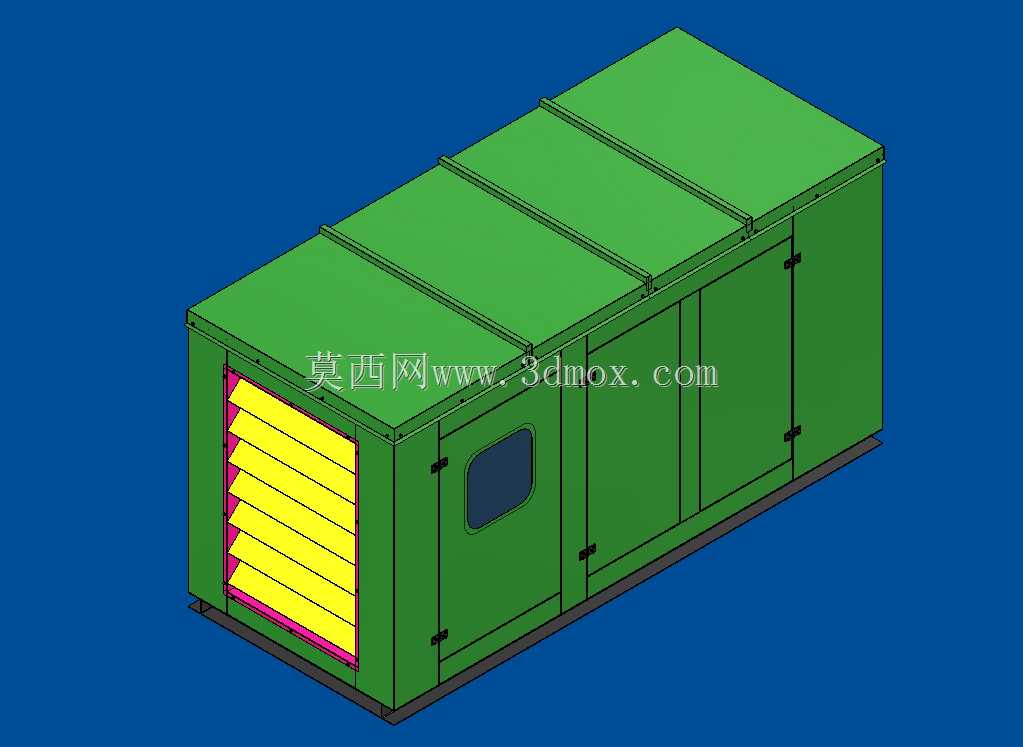

从实际使用场景出发，这类顶盖首先要解决露天部署的防护问题：户外工地、厂区露天备用电源场景下，机组需要长期耐受日晒雨淋、冬季积雪、扬尘侵入的考验，顶盖采用多段式拼接的坡形结构，沿机组长度方向设置3°的微小排水坡度，避免顶部积水渗漏；拼接缝处设计有外翻边搭扣结构，配合密封胶条安装槽，装配后可实现IP54级的顶部防护等级，完全阻断雨水、扬尘从顶部接缝进入机组舱内的路径，避免内部发电机、控制器、油路系统受水汽侵蚀出现故障。

降噪性能是这类静音机组顶盖的核心设计指标，区别于普通设备外罩的单层钣金结构，该顶盖采用双层夹芯结构设计：外层为2mm厚冷轧钢板折弯成型，表面做户外粉末喷涂处理，耐候性满足5年以上户外使用不脱落、不生锈；内层预留25mm厚的吸音棉填充腔，搭配穿孔率23%的镀锌冲孔板作为内饰面，可有效吸收机组运行时向上辐射的中高频噪音，配合侧罩的吸音结构，整机1米处运行噪音可控制在65分贝以内，满足居民区、商业综合体周边的备用电源噪音排放标准。

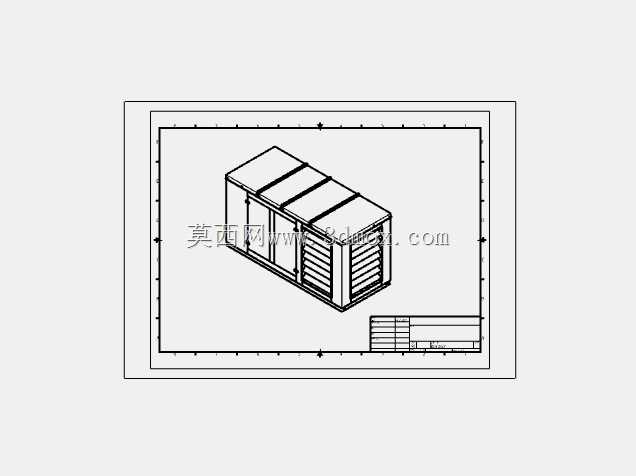

在安装边界与尺寸匹配上，该顶盖严格对应配套机组的外框尺寸设计，整体长度适配3.8米长的标准静音机组舱体，宽度方向与侧罩的顶部安装边完全贴合，每段顶盖单元的重量控制在25kg以内，无需起重设备即可由两名运维人员完成拆装，方便后期对机组顶部的排气系统、燃油加注口进行检修维护。顶盖的侧边预留有与侧罩立柱连接的自攻螺丝安装孔位，孔位采用长圆孔设计，可吸收钣金焊接、折弯过程中产生的±2mm装配公差，降低现场装配的对位难度；顶盖前端对应机组散热风口的位置，预留了通风百叶的安装避让位，与侧部的进风结构形成顺畅的散热风道，不会因为顶盖的安装阻挡机组的散热气流，避免机组运行时出现舱内温度过高的问题。

从结构强度设计角度，顶盖的折弯边设置有15mm高的加强翻边，每段顶盖的背面焊接有两道U型加强筋，可承受顶部150kg的集中载荷，满足北方地区冬季积雪、运维人员临时踩踏检修的强度需求，不会出现钣金凹陷、变形的问题。顶盖的分段式设计也兼顾了生产运输的便利性，拆分后的单段构件可通过标准物流货车运输，无需定制超宽运输方案，降低生产端的物流成本；同时不同功率段的同系列机组，可通过调整中间段顶盖的数量来适配不同长度的舱体，实现结构件的通用化设计，减少钣金模具的开模数量，降低整体生产成本。

在细节设计上，顶盖的所有外露折弯边均做了R3圆角处理，避免装配、检修过程中划伤运维人员；表面喷涂采用草绿色户外塑粉，适配工地、厂区的常规设备配色要求，也可根据客户需求调整喷涂颜色。顶盖与排气烟囱的接触位置，设计有耐高温密封套的安装位，避免高温烟囱与钣金直接接触造成漆面老化，同时阻断烟囱位置的噪音泄漏通道。不同于很多一体化顶盖的设计，这种分段拼接结构在局部出现磕碰损坏时，仅需更换对应的单段顶盖即可，无需整体拆卸更换，大幅降低后期的运维成本。
