单型腔手动成型落料冲压工装结构

　　在小批量五金件试制、维修车间零散配件加工、职业院校模具实训教学这类场景里，自动化连续模的投入产出比极低，这类单型腔手动冲压成型工装恰好填补了这一应用空白，无需搭配高速冲床的固定安装工位，也不用布设复杂的送料收料管线，单人即可完成上料、合模、取件的全流程操作，适配厚度0.5-3mm的冷轧钢板、铝板、黄铜板等常用冲压板材加工。这套工装的核心设计逻辑是将落料与成型工序集成在同一模架内，不同于常规落料模成品从下模漏料的结构，它采用上模成型顶出的结构逻辑，冲裁完成的成品部件最终停留在模具顶部区域，不会顺着下模座的漏料孔掉落，既避免了薄壁成型件在落料过程中出现磕碰变形，也省去了在模架下方额外设置接料盒的空间需求，在台钳固定或者小型手动压力机配套使用时，操作空间的适配性更强。

　　从结构组成来看，整套工装分为上模部分、下模部分、合模导向组件三个核心模块，上模部分集成了成型凸模与落料凸模的复合结构，凸模的刃口做了二次硬化处理，冲裁间隙按照板材厚度的5%-8%设置，兼顾冲裁断面的光洁度与刃口的耐磨寿命；下模部分对应设置落料凹模与成型型腔，型腔的尺寸公差严格按照冲压件未注公差的m级精度控制，成型圆角根据板材厚度做了差异化处理，避免成型过程中出现应力集中导致的板材开裂。导向组件采用四根独立导柱搭配无油导套的结构，导柱的安装垂直度控制在0.02mm/100mm以内，合模过程中不会出现偏载啃模的问题，手动操作时即便施力角度存在小幅偏差，导柱导套的配合也能保证凸凹模的对中精度。

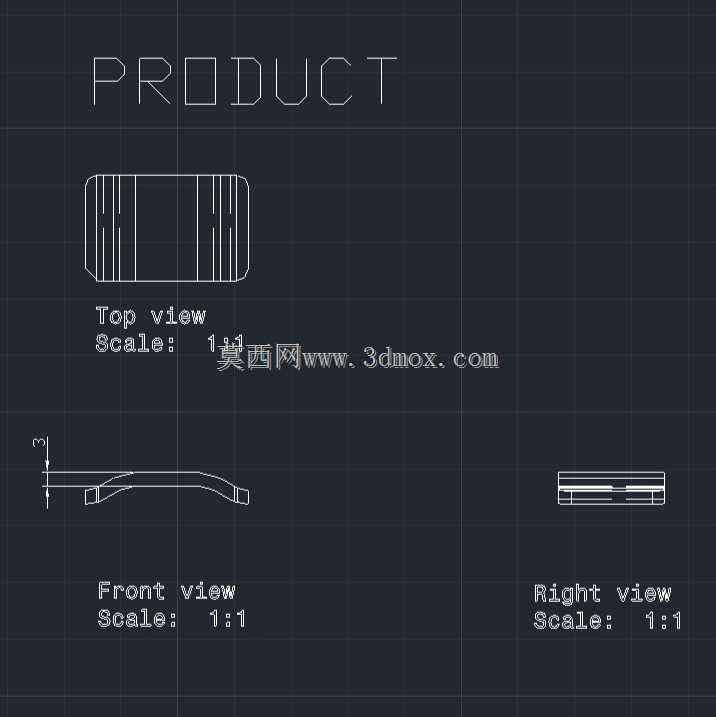

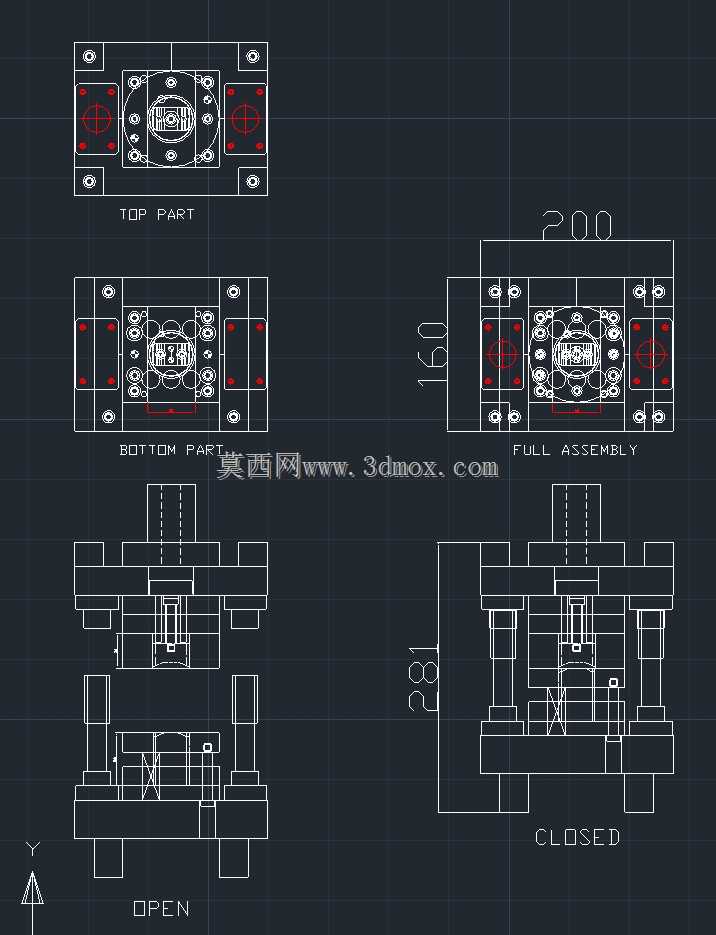

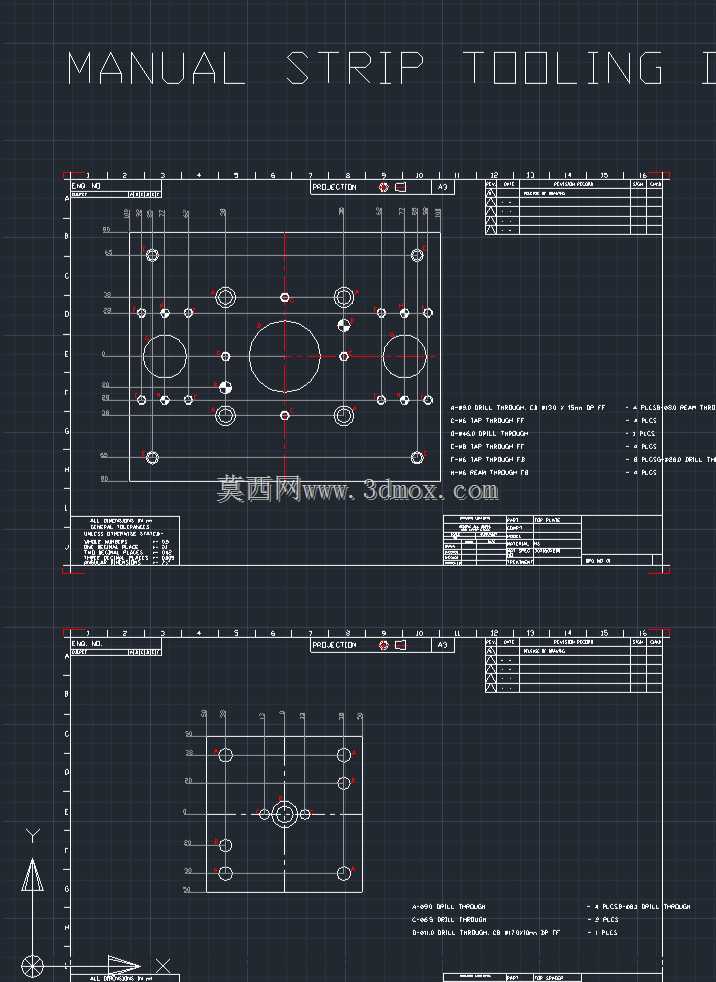

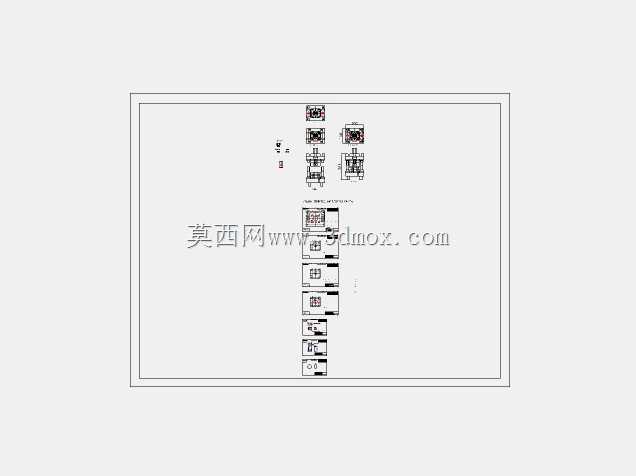

　　从安装边界尺寸来看，整套模架的闭合高度为281mm，开模状态下的最大开模间距满足手工取件的操作空间需求，下模座的安装孔位按照通用手动压力机的工作台T型槽间距设置，既可以直接通过压板固定在手动压力机工作台上，也可以通过台钳夹持下模座的侧边完成固定，不需要额外加工定制安装底座。图纸里完整呈现了上模部件、下模部件、总装闭合状态、总装开模状态的多视图结构，所有配合面的尺寸公差、形位公差都做了明确标注，导柱安装孔、凸模固定孔的位置度公差控制在0.01mm以内，保证加工完成后模架的装配精度。

　　在实际使用过程中，操作人员只需要将条料对准下模的定位销放置到位，手动驱动上模下行完成冲裁与成型动作，上模回程后成型好的成品会被顶料块顶到上模表面，直接用手或者镊子取件即可，单次冲压循环的操作时长不超过10秒，对于批量在百件级的小订单加工来说，省去了连续模调试、设备参数适配的大量准备时间，加工灵活性远高于大型自动化冲压模具。这套工装的结构设计也充分考虑了维护便利性，凸模与凹模都采用镶块式结构，刃口出现磨损后只需要拆卸更换对应的镶块，不需要整体报废模架，后期维护成本仅为整体式模具的30%左右；导套位置预留了润滑脂注油孔，日常保养只需要定期注入少量润滑脂，就能保证导柱导套的滑动顺畅，不会出现卡滞问题。针对手动操作的安全特性，模架的合模区域做了防夹手的间隙设计，上模下行到距离下模15mm位置时，操作人员的手指无法伸入合模刃口区域，避免手动操作过程中出现工伤事故。成型型腔的排气槽设置在分型面的非成型区域，深度控制在0.03mm，既可以排出成型过程中型腔内的空气，避免成型件表面出现气痕缺陷，也不会在冲裁过程中产生飞边。
