立式推力球轴承脚座结构二维设计

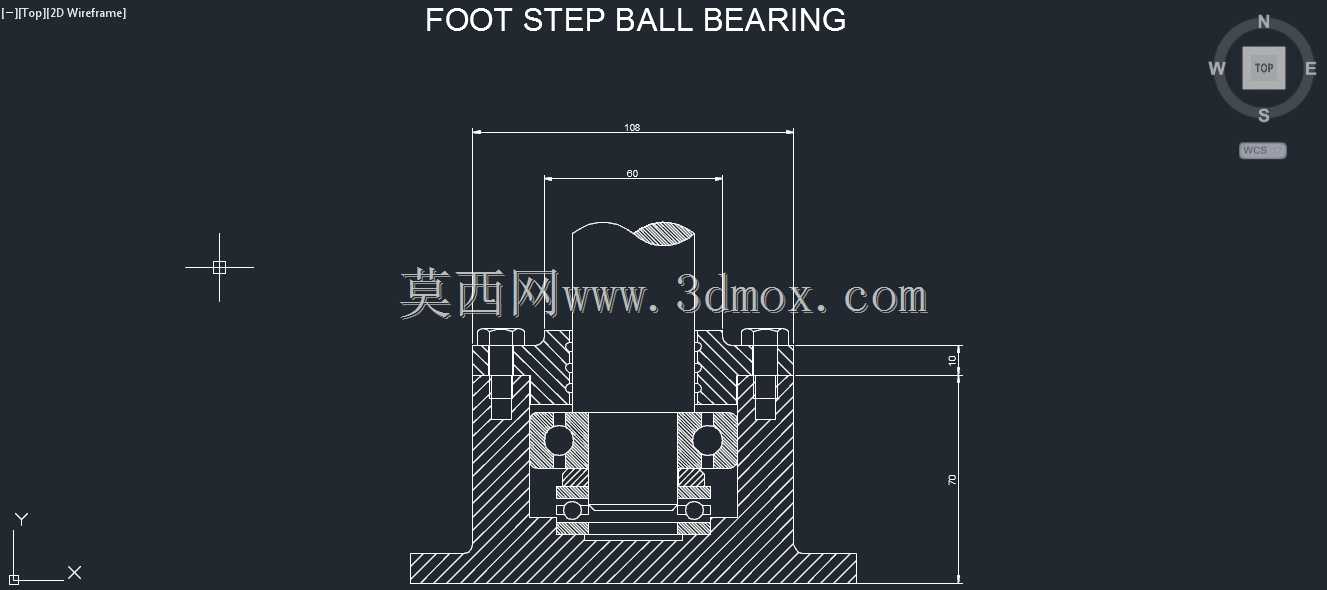

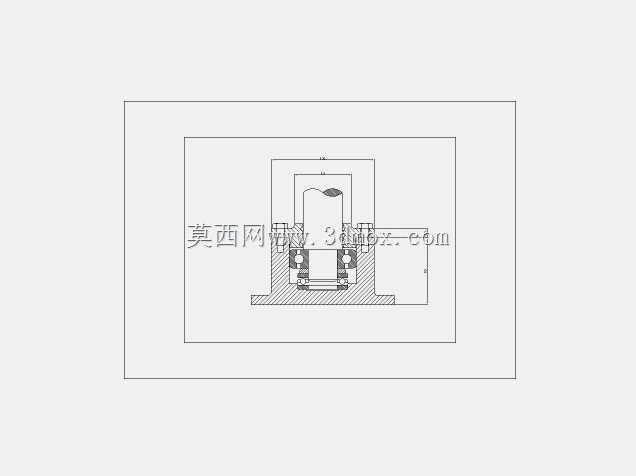

　　在立式旋转轴系的支撑场景中，这类脚座式推力球轴承结构是承担轴向载荷同时兼顾径向定位的核心部件，常见于立式泵组、小型立式搅拌装置、轻工输送线的立轴支撑工位，区别于卧式轴承座的安装逻辑，这类脚座结构直接通过底部法兰面固定在设备安装基板上，不需要额外的支撑托架，能大幅缩减立式轴系的安装空间占用。从结构剖面能看到，整个组件采用一体式铸钢基座作为承载主体，基座内腔设计有阶梯式定位台阶，最下方的台阶用于定位推力球轴承的下座圈，中间段的环形槽用于容纳深沟球轴承的外圈，实现径向的限位支撑，最上方的内孔则设计有密封槽位，可加装毡圈油封或者骨架油封，阻挡外界粉尘、切削液进入轴承滚道内部，延长轴承的维护周期。设计这类结构时，首先要核算轴系的轴向载荷上限，推力球轴承的滚道接触角为90度，只能承受单向的轴向载荷，因此基座底部的轴承安装面必须保证足够的平面度，平面度公差需要控制在0.02mm以内，避免轴承安装后出现偏载，导致滚道局部应力集中提前失效。径向支撑的深沟球轴承与基座内孔采用过渡配合，与旋转轴采用过盈配合，配合公差选择H7/k6，既保证装配时不会出现松旷，也方便后续维护时的轴承拆卸更换。

　　基座的底部法兰设计有均匀分布的安装螺栓孔，螺栓孔的位置度公差需要控制在Φ0.1mm以内，保证安装时螺栓能顺利穿入设备基板的安装孔，不会出现别劲的情况，法兰面与轴承安装基准面的垂直度公差控制在0.03mm/100mm，避免轴系安装后出现倾斜，导致旋转时出现径向跳动超标的问题。从尺寸边界来看，这类脚座轴承的整体径向尺寸根据适配轴径的不同有对应的规格区间，适配30mm轴径的规格整体外径通常在120mm左右，总高度在150mm上下，安装螺栓孔的中心圆直径在100mm左右，安装时需要在设备基板上预留对应的沉孔空间，保证基座底部能完全贴合安装面，不会出现悬空。

　　在实际应用场景中，这类脚座轴承不需要额外的轴承端盖来固定轴承外圈，基座内腔的台阶直接实现轴承的轴向定位，顶部的锁紧螺母配合止动垫圈固定轴承内圈与轴的相对位置，能承受立式轴系自身的重量以及工作时产生的轴向冲击力，比如小型立式搅拌设备工作时桨叶产生的轴向反力，立式输送线主动轴的轴向窜动力，都可以通过这类结构传递到设备基座上，避免轴系出现轴向窜动影响设备运行精度。设计过程中还要注意轴承腔的润滑空间预留，基座内腔在轴承安装完成后需要预留1/3到1/2的空腔填充润滑脂，不能将内腔完全填满，否则轴承运转时润滑脂搅拌发热会导致温度过高，加速润滑脂变质失效。

　　同时基座的外壁可以根据散热需求设计少量的散热筋，在连续运转的工况下帮助轴承腔散热，降低运行温度。这类结构的优势在于集成度高，安装维护方便，不需要复杂的安装调试工序，只需要将基座通过螺栓固定在设备基板上，再将装配好轴承的轴穿入基座内，锁紧顶部的锁紧螺母即可完成安装，相比分体式的轴承支撑结构，能减少至少30%的安装工时，同时整体的刚性更好，承载能力更强，在中小载荷的立式轴系中应用非常广泛。在建模设计时，需要重点关注各个配合面的公差匹配，轴承安装位的同轴度必须严格控制，否则会导致轴承装配后出现卡滞，旋转阻力过大的问题，推力轴承的支撑面与径向轴承安装孔的垂直度也要反复校核，避免轴系旋转时出现端面跳动超标的情况，影响设备的运行稳定性。
