十字轴式万向联轴器传动结构

项目分类:3D模型 发布时间:2021-08-05 ID:222596
  • 十字轴式万向联轴器传动结构
  • 十字轴式万向联轴器传动结构
  • 十字轴式万向联轴器传动结构
  • 十字轴式万向联轴器传动结构

在各类需要补偿两轴间角度偏差、径向偏移的传动场景中,万向联轴器是应用极广的轴系连接部件,从冶金设备的轧辊传动、工程机械的动力输出,到轻工机械的输送辊组驱动,但凡存在安装对中误差、工作中两轴相对位置会发生动态偏移的传动部位,都能见到这类部件的身影。这款十字轴式万向联轴器的核心作用,是在两轴轴线不共线、存在夹角的工况下,可靠传递旋转扭矩,同时补偿安装过程中产生的同轴度误差,以及设备运行时因机架形变、载荷冲击带来的轴系位置变动,避免轴系因附加弯矩产生疲劳断裂、轴承异常磨损等问题。

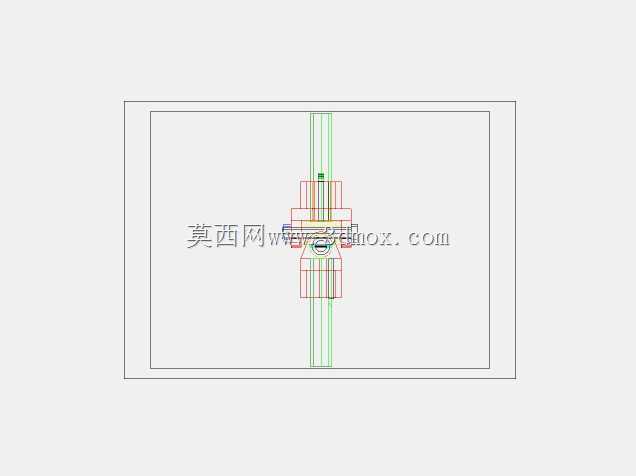

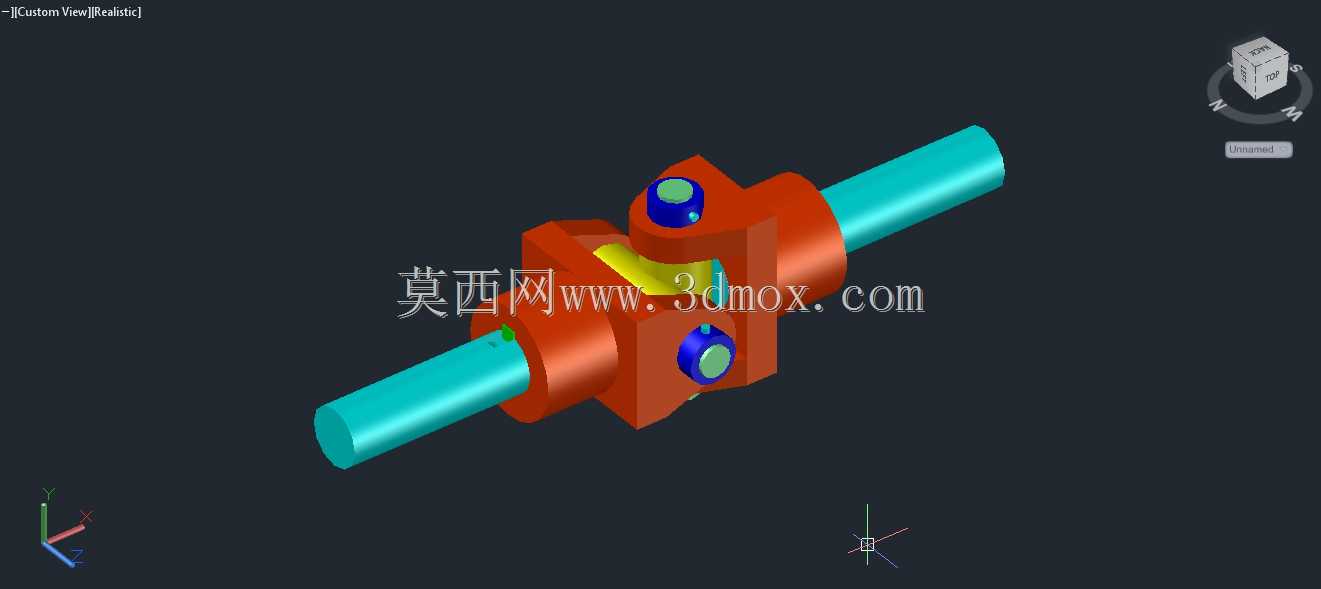

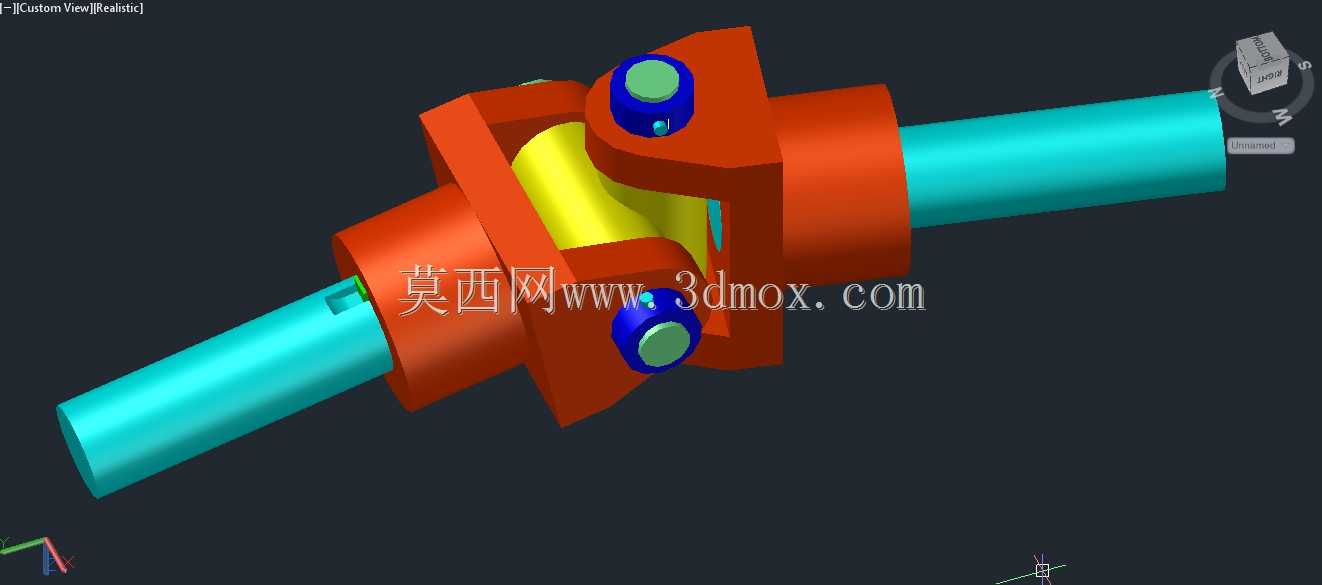

从结构设计来看,该联轴器采用十字轴作为核心传动中间体,两端的叉形接头分别与主动轴、从动轴配合连接,十字轴的四个轴颈通过耐磨衬套与叉形接头的轴孔配合,可实现两个垂直方向的角度摆动,单节结构可适配最大35度左右的轴间夹角,完全覆盖常规工业传动的偏角补偿需求。设计过程中优先考虑了载荷传递的均匀性,叉形接头采用对称式结构布局,确保扭矩传递过程中十字轴各轴颈受力均衡,避免局部应力集中导致的部件失效;轴端采用平键连接的配合方式,既保证扭矩传递的可靠性,也方便现场安装拆卸,无需专用工装即可完成轴系的对接与拆分。

从安装边界来看,该联轴器的径向最大轮廓尺寸适配直径50mm以内的轴系配套,轴向安装长度可根据轴端插入深度进行小幅调整,安装时无需严格保证两轴的绝对同轴,允许存在1-3mm的径向偏移以及0-30度的角度偏差,大幅降低了现场安装的对中难度,尤其适合机架加工精度有限、工作中存在小幅振动的设备场景。叉形接头与中间十字轴的配合间隙经过合理设定,既保证转动过程的灵活性,不会出现卡滞现象,也不会因间隙过大产生传动冲击、反向回差过大的问题,可适配中低速、中等扭矩的传动工况,常规工况下传递扭矩范围覆盖100N·m到800N·m,能够满足多数通用机械设备的传动需求。

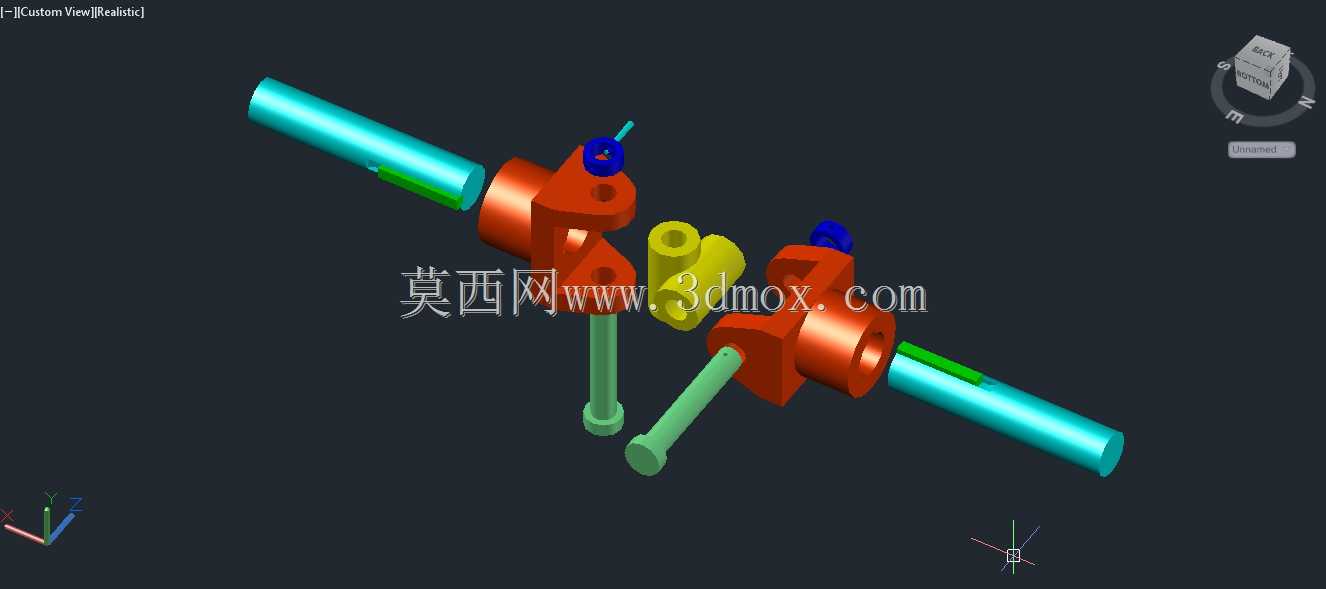

实际应用中,这类联轴器不需要额外的润滑维护结构,衬套采用自润滑耐磨材质,可在无定期注油的工况下长期稳定运行,减少了设备运维的工作量。结构上没有外露的易损部件,整体刚性充足,能够承受一定程度的瞬时冲击载荷,在频繁正反转的传动场景下也能保持稳定的传动性能,不会因冲击出现连接松动、传动失效的问题。建模过程中严格按照实际装配关系搭建各部件的配合约束,还原了十字轴与叉头的转动自由度、轴与接头的键连接配合关系,可直接用于设备整体装配的干涉检查、传动运动模拟,帮助设计人员在方案阶段验证轴系布局的合理性,提前规避安装干涉、传动卡滞等设计问题。
