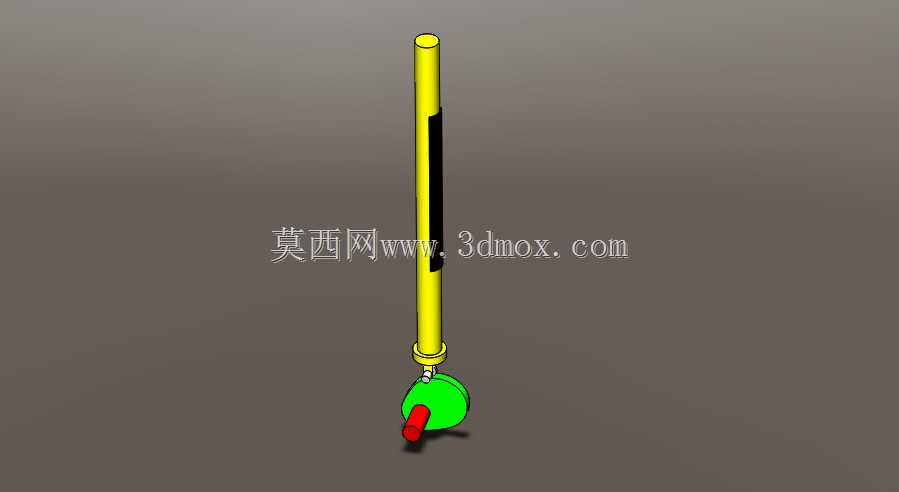

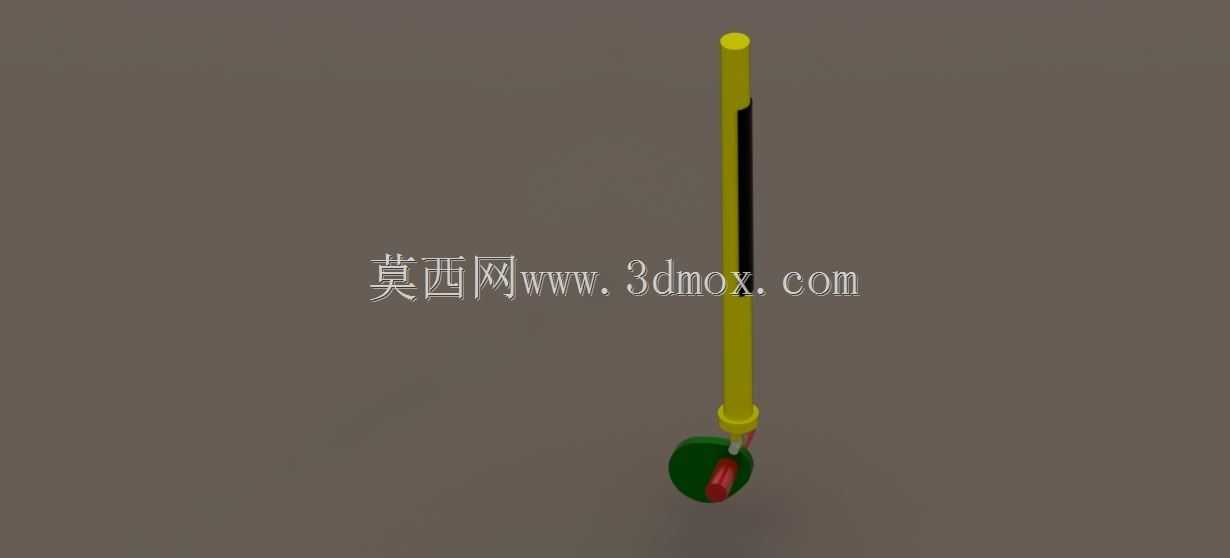

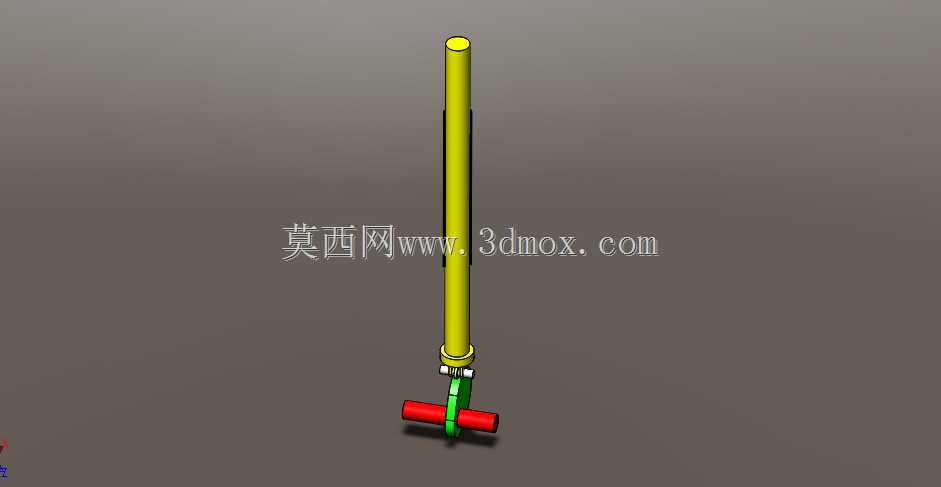

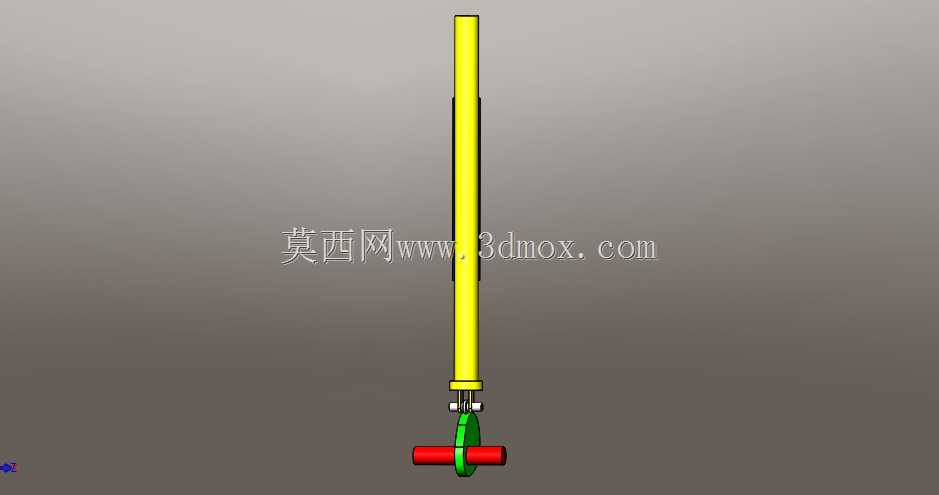

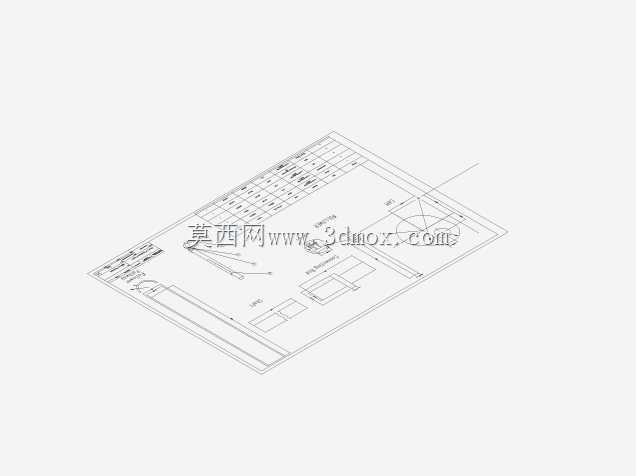

直动滚子推杆盘形凸轮传动结构

这套直动滚子推杆凸轮结构，是自动化设备里实现周期性直线往复动作最常用的基础传动单元之一，在轻工包装、食品灌装、纺织机械的送料、工位切换、节拍触发环节应用极广，相比连杆、气缸类往复驱动方案，它能通过凸轮轮廓线的定制化设计，精准匹配工位动作的时序要求，无需额外添加电控程序就能实现固定节拍的稳定动作，在高速运转的专机设备里可靠性远高于气动元件，不会出现气源波动导致的动作错位问题。

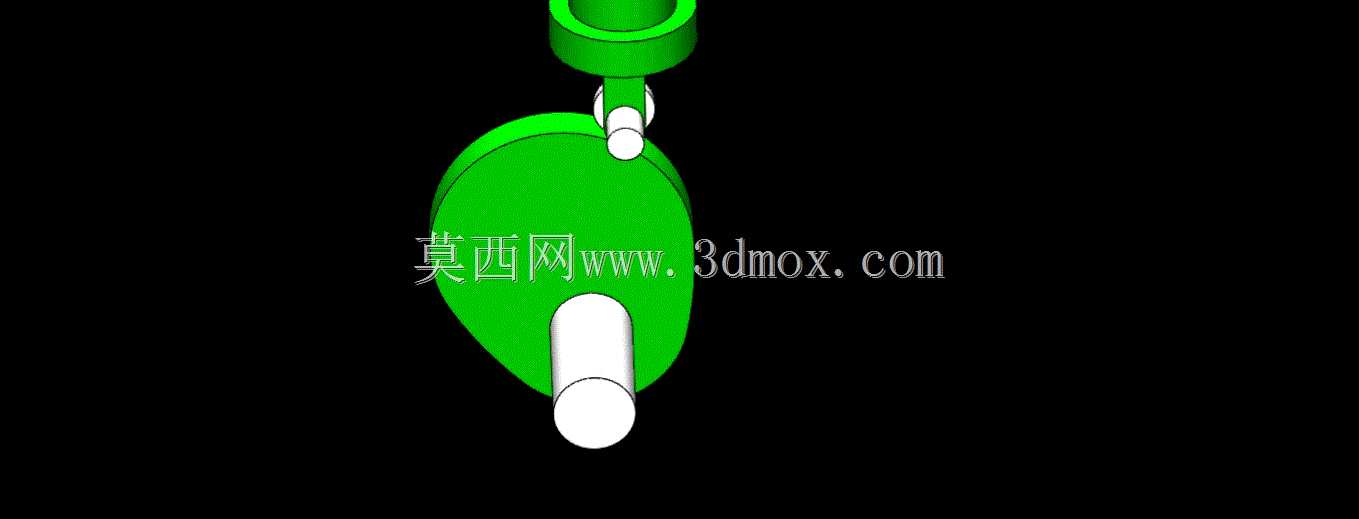

从实际功能来看，这套结构核心是把凸轮的连续回转运动，转化为推杆沿垂直导轨方向的直线往复运动，端部的滚子设计能大幅降低凸轮轮廓与从动件接触端的滑动摩擦，相比尖顶推杆结构，接触应力降低60%以上，耐磨性能提升数倍，适合中高速、中等载荷的往复动作场景，比如包装机的推料工位、灌装机的阀芯启闭、印刷机的进纸抬升动作，都能看到同原理结构的应用。

设计这套结构时，首先要根据设备的动作节拍确定凸轮的基圆半径，基圆尺寸不能过小，否则会导致推杆运动过程中压力角超过许用值，出现传动卡滞、磨损加剧的问题，一般直动推杆凸轮机构的推程压力角要控制在30度以内，回程压力角不超过70度，才能保证传动顺畅无自锁。推杆部分采用细长杆结构，设计时要校核长细比，避免推杆受压时出现失稳弯曲，同时要给推杆配套对应的直线导向约束，导向段的长度不能过短，否则推杆往复运动时会出现偏摆，导致滚子与凸轮轮廓接触错位，出现异常磨损甚至卡死。

安装边界上，凸轮部分需要与驱动轴同轴固定，键连接的公差要控制在H7/k6的过渡配合区间，保证凸轮运转时无径向窜动，避免推杆运动行程出现偏差。推杆的导向轴线需要严格通过凸轮的回转中心，偏心误差控制在0.02mm以内，否则会额外增加侧向载荷，加剧导向件与凸轮轮廓的磨损。滚子与凸轮轮廓的接触间隙要调整到0.01-0.03mm之间，间隙过大会导致动作末端出现冲击，间隙过小则会增大运转阻力，提升驱动功耗。

结构的运动特性完全由凸轮轮廓曲线决定，针对不同的工况可以选择不同的轮廓线：高速轻载场景可以选用正弦加速度运动规律，能大幅降低运转过程中的刚性冲击与柔性冲击，噪音与振动都能控制在较低水平；中低速重载场景则可以选用等速运动规律加过渡修正段，保证动作行程的匀速段占比，满足工位动作的平稳性要求。推杆端部的滚子采用销轴铰接固定，销轴与滚子之间需要添加滑动轴承或者微型滚动轴承，保证滚子能随凸轮轮廓转动灵活，避免滚子出现滑动摩擦导致轮廓面快速磨损失效。

在实际设备集成时，这套结构通常会安装在设备的传动侧板上，凸轮轴端同步连接链轮或者同步带轮，与设备主传动系统联动，保证推杆动作与其他工位的动作时序完全匹配，不需要额外设置独立驱动与电控检测元件，就能实现全机械联动的稳定动作，在一些追求高可靠性、低维护成本的专用设备上，这种纯机械凸轮传动结构的故障率远低于伺服驱动加直线模组的方案，尤其适合24小时连续运转的量产生产线，能大幅降低设备的运维成本与停机风险。
