四足仿生蜘蛛行走连杆机构

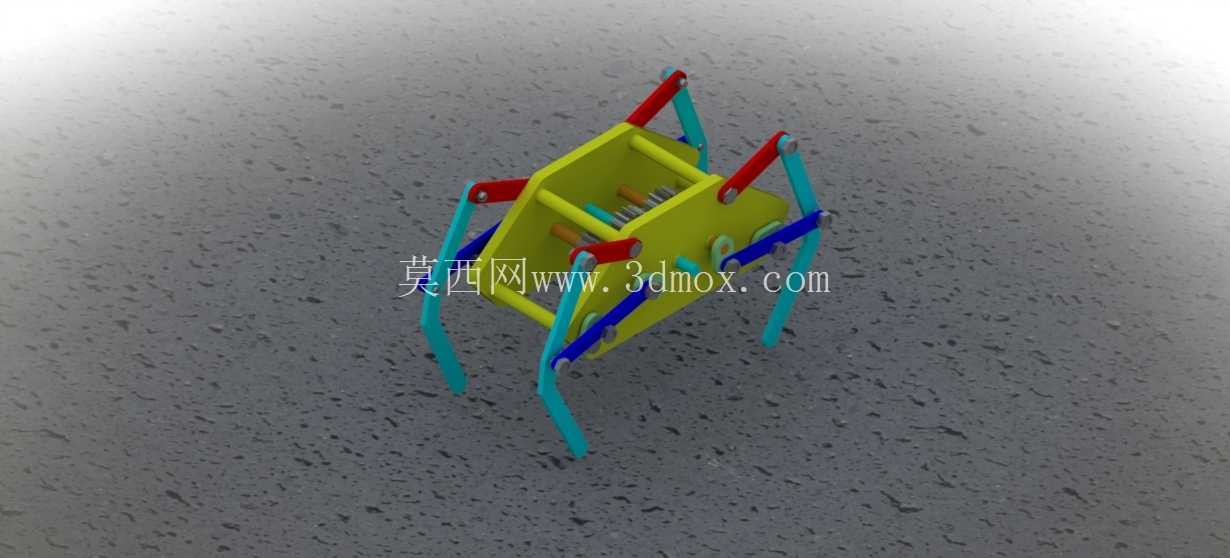

　　这套四足仿生行走机构以蜘蛛类节肢动物的步态为参考，将复杂的多足运动简化为可由连杆、转轴和机架实现的机械结构，适合用于教学演示、小型移动平台开发以及仿生机器人原理验证。整机采用对称布置，中部为承载机架，四条腿部分布于机身两侧，通过多段杆件串联形成具有确定运动轨迹的腿部机构。

　　从实际用途看，该机构主要解决小型平台在平面内稳定行走的问题。与轮式移动相比，足式结构对地面起伏、缝隙和轻微障碍具有更好的适应能力；与完整伺服控制的多足机器人相比，纯连杆方案结构直观、零件数量少、维护方便，更适合展示曲柄连杆、摇杆摆动和步态协调等机械原理。它可以作为自动化专业课程设计、机器人创新实验、机构运动分析以及小型科普展品的基础载体。

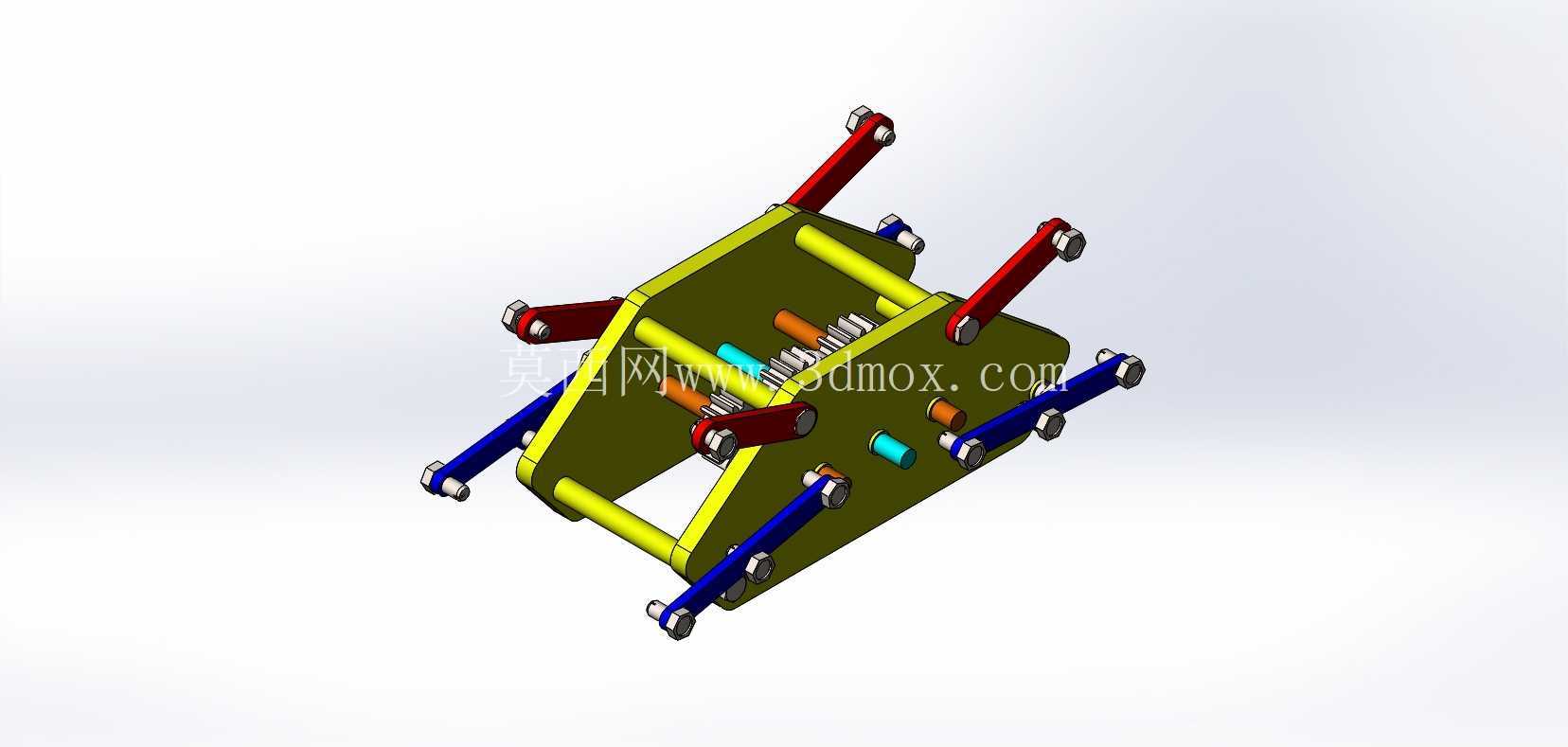

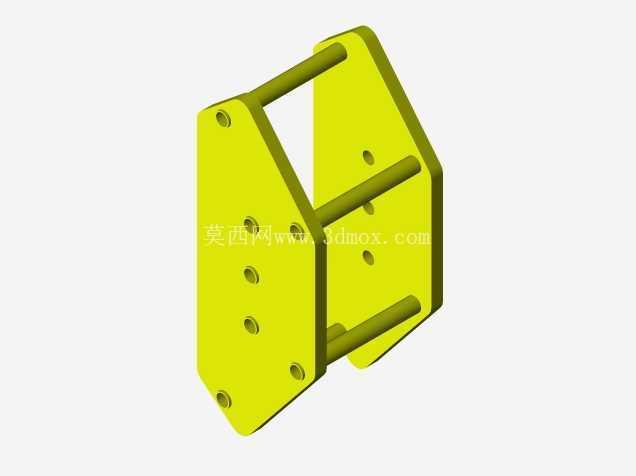

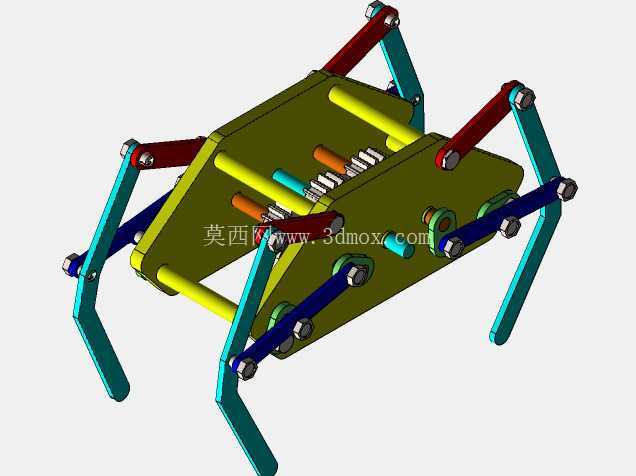

　　结构设计上，机身框架承担动力输入、杆件铰接和外部载荷传递功能。框架内部预留了杆件摆动空间，各连接点按照腿部运动轨迹进行布置，使输入轴转动时能够带动腿部杆件按预定相位运动。每条机械腿由大腿段、小腿段、支撑足端以及若干连杆组成，杆件之间通过销轴或回转副连接。红蓝配色的杆件在模型中用于区分不同功能层级，便于观察主动杆、从动杆和支撑腿之间的运动关系。

　　腿部机构的核心在于连杆几何关系。足端轨迹并非简单圆周运动，而是由多杆耦合后形成近似抬升、前摆、落地、后蹬的闭合路径。设计时需要重点控制几个参数：一是机架铰接点间距，它决定腿部杆件的安装边界；二是主动曲柄长度，直接影响步幅大小；三是连杆与摇杆的长度比例，关系到足端抬升高度和支撑阶段的稳定性；四是左右腿相位差，若相位布置不合理，机身上下波动会明显增大，甚至出现支撑不足。

　　在步态协调方面，四足结构通常需要保证任意时刻都有足够数量的足端与地面接触。模型中两侧腿部通过统一的传动区域进行组织，可在后续设计中加入齿轮、同步带或连杆相位轴，使对角腿或侧序腿按规律动作。对于低速演示平台，对角步态具有较好的稳定性；对于追求连续平滑运动的方案，则可通过优化杆件相位，让机身重心波动降低。

　　外形尺寸方面，该模型属于紧凑型小型机构，机身宽度主要由两侧腿部展开距离决定，长度方向需要容纳中部传动杆件和输入轴位置。腿部向下展开后形成整机高度，足端外伸量则影响支撑多边形面积。安装边界上，机身顶面和内部框架可预留电机、电池、控制板或传感器的安装位置；若用于实验台演示，也可将输入轴外接手轮或减速电机，固定在支架上观察单腿轨迹。

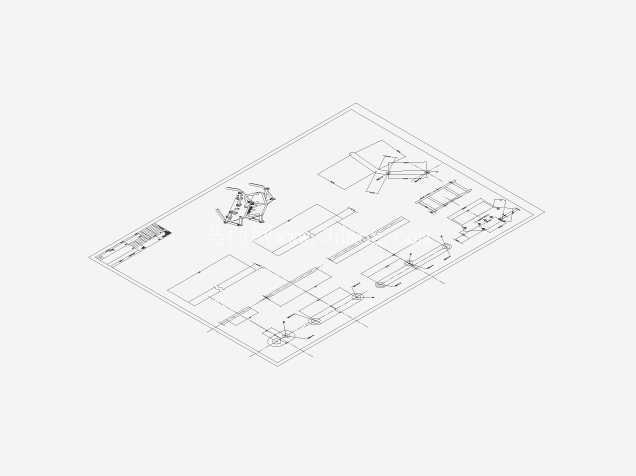

　　工程建模时，回转副位置应保证同轴度，腿部杆件在极限摆动位置不能与机身框架发生干涉。足端可采用圆弧或小平面接触形式，以降低对地面平整度的敏感程度。杆件截面宜选用轻量化板材或型材，在保证销轴孔强度的同时减少惯量。销轴连接处需考虑耐磨衬套或间隙控制，间隙过大会造成足端轨迹偏差，间隙过小则会增加转动阻力。

　　该机构的价值不在于直接替代成熟足式机器人，而在于用清晰的机械语言表达仿生行走逻辑。通过调整杆长、铰接点和相位关系，设计者可以直观比较步幅、抬腿高度、机身稳定性和传动连续性之间的权衡，为后续加入驱动控制、负载平台和足端优化提供可靠的机械基础。
