移动式农用玉米脱粒作业设备结构设计

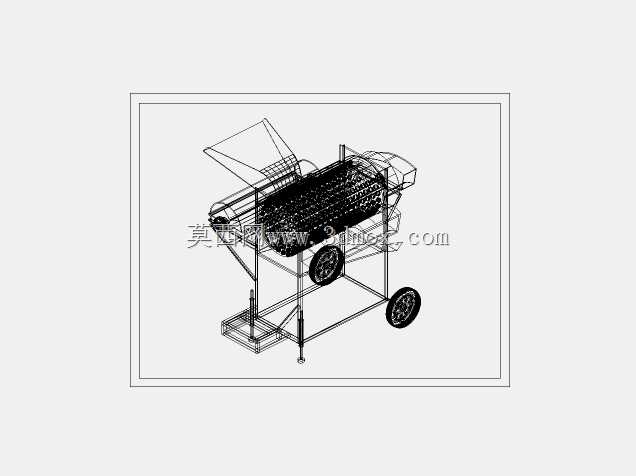

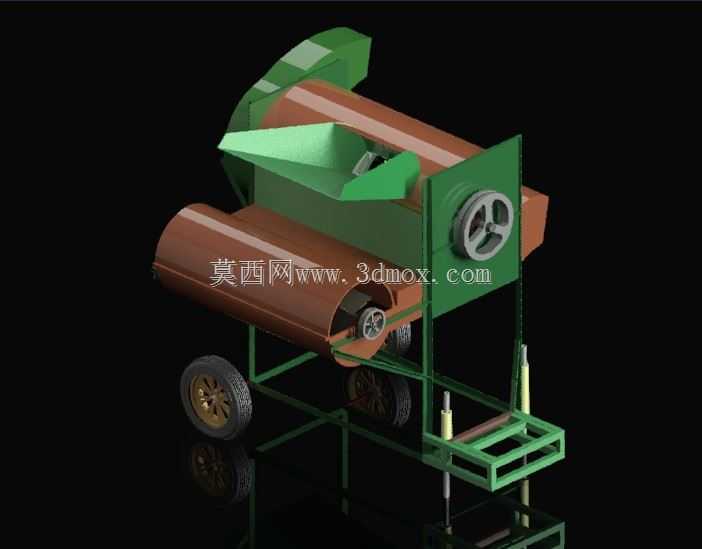

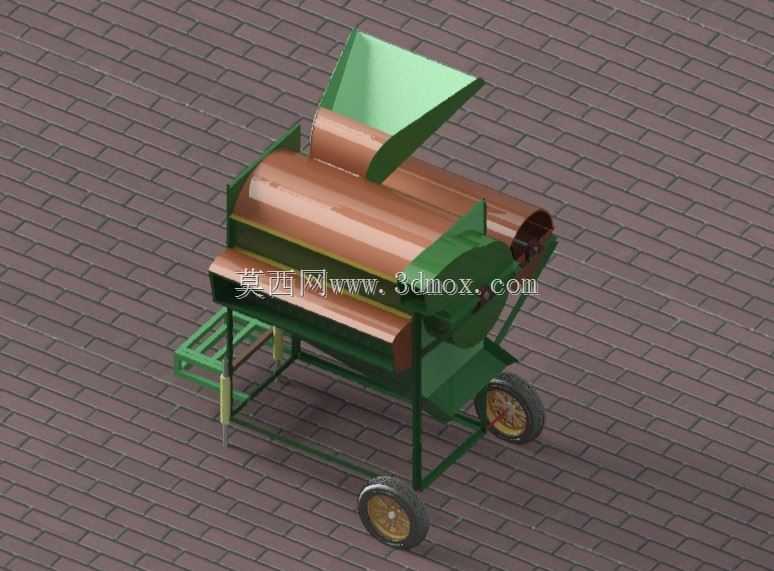

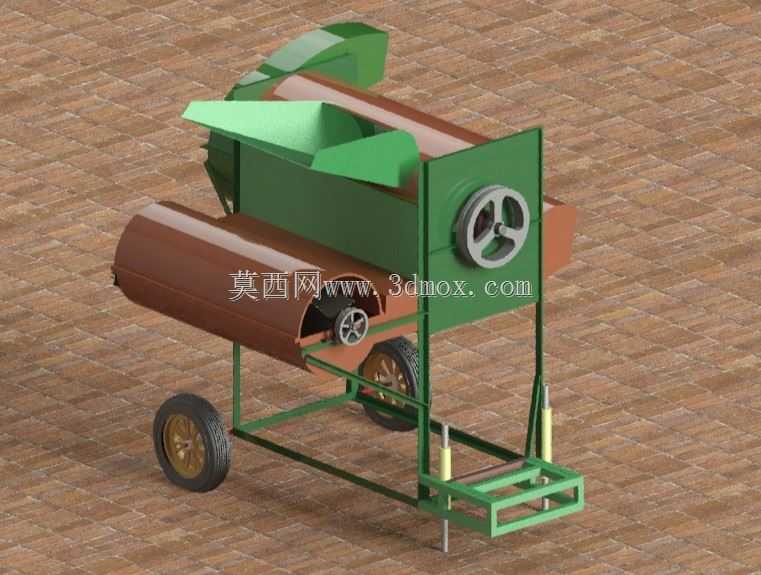

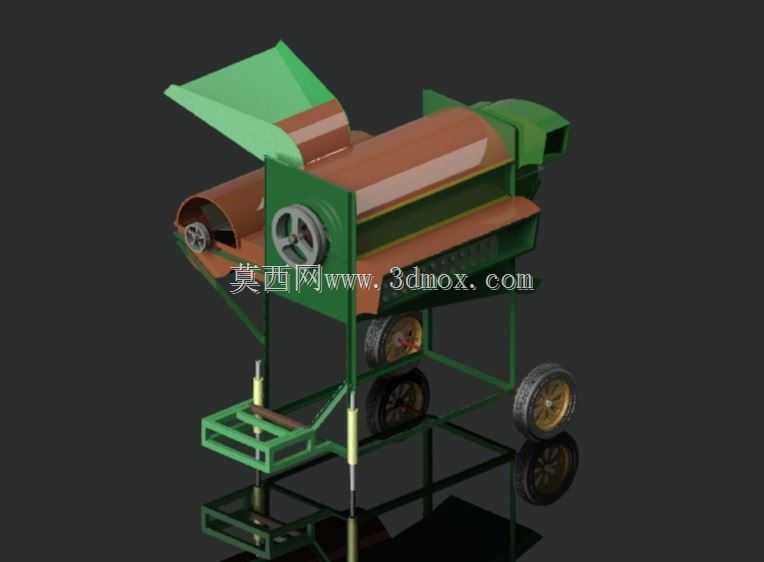

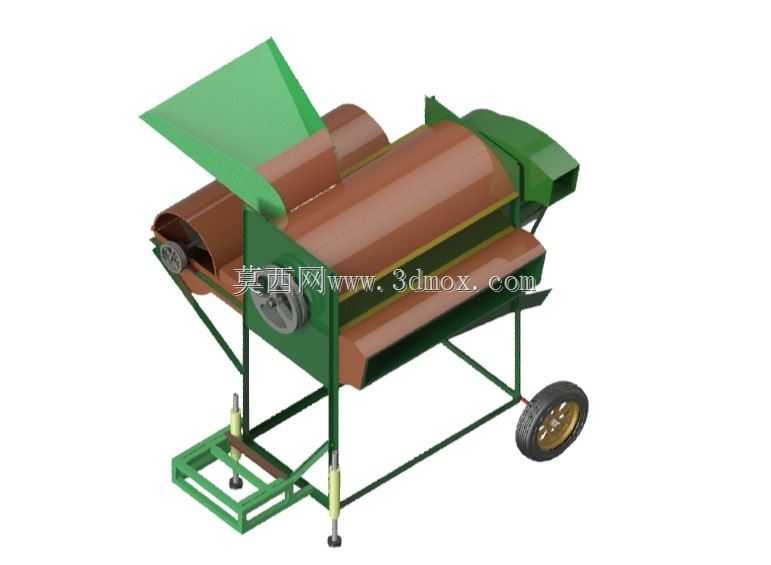

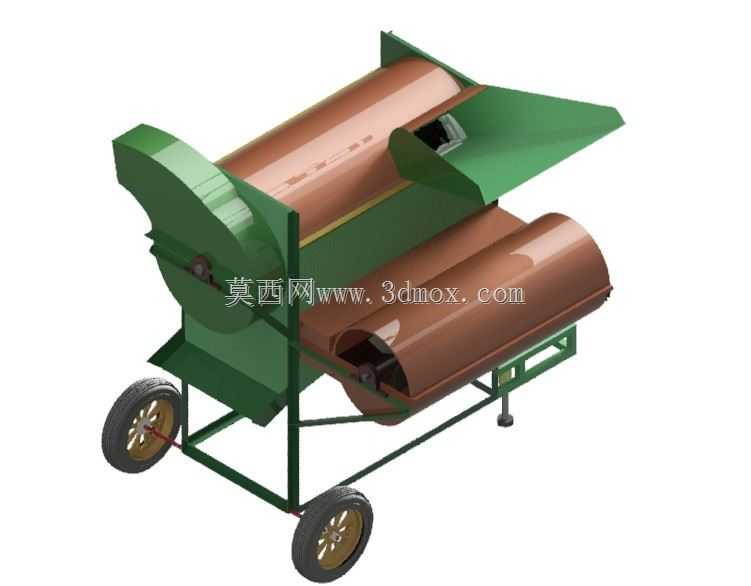

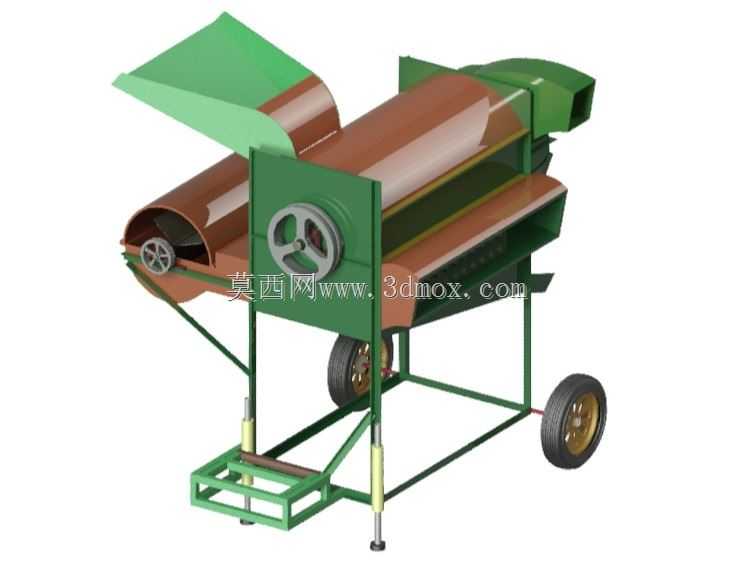

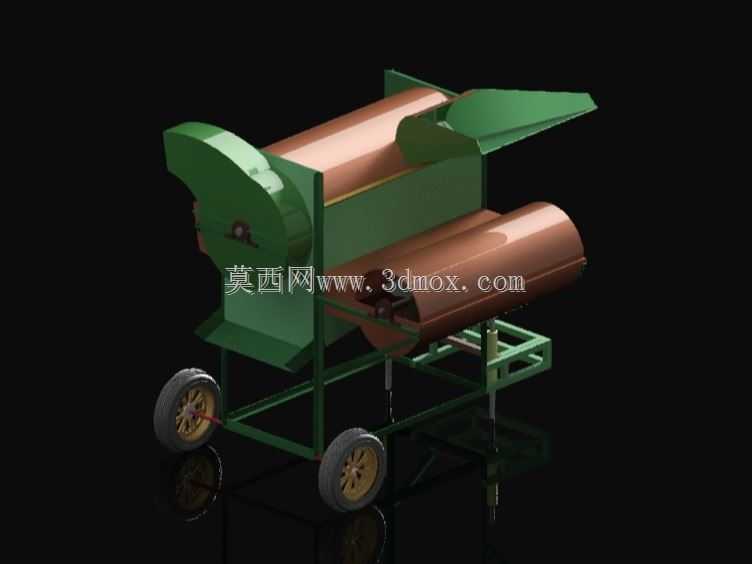

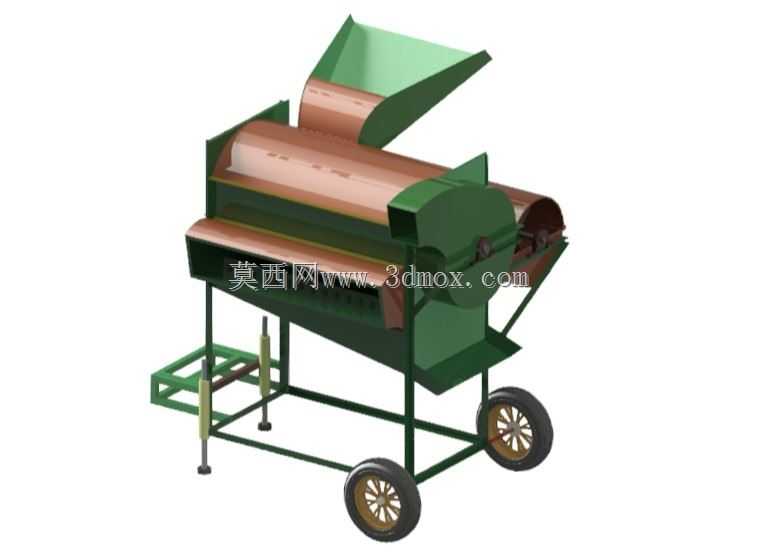

　　这款玉米脱粒设备的三维结构设计，核心围绕散户种植、村级粮食收储点的小规模玉米脱粒作业场景展开，区别于大型粮库配套的固定式脱粒生产线，该设备优先考虑转场便捷性与场地适配能力，可直接驶入田间地头、农户院坝完成脱粒作业，无需额外搭建固定作业台位，适配丘陵、山地等大型农机难以进入的零散种植区域作业需求。设备整体采用框架式焊接承载结构，底部配置两个充气橡胶行走轮与两个可调节高度的支撑支腿，转场时可通过人力或小型拖拉机牵引移动，到达作业点位后将支腿下调至与地面接触，抵消脱粒作业时滚筒高速旋转产生的振动，避免设备移位或侧翻，支腿调节行程覆盖150mm至300mm，可适配不平整的泥土地、院坝水泥地等不同作业地面，无需额外做地面硬化处理。

　　设备上部的进料斗采用倾斜式敞口设计，进料口宽度设置为680mm，可同时容纳2至3人连续投喂带芯玉米，进料斗内侧设置有导向导流板，可将投喂的玉米有序导向脱粒滚筒区域，避免进料口卡堵；脱粒核心采用钉齿式滚筒结构，滚筒直径320mm，工作长度1100mm，滚筒表面的钉齿采用交错排布方式，相邻钉齿的间距设置为45mm，既保证对玉米果穗的击打、揉搓脱粒效果，又不会过度破碎玉米芯，减少玉米粒中的碎芯杂质含量，滚筒转速设计为每分钟750转，匹配常规农用4级电机的输出转速，无需额外配置大减速比减速机构，降低整体制造成本与后期维护难度。设备的出料区域分为两个独立通道，玉米粒通过滚筒下方的栅格筛网下落至出料溜槽，栅格筛网的间隙设置为12mm，可将大部分未脱净的玉米芯、碎苞叶阻隔在筛网上方，随滚筒转动推送至侧面的玉米芯出料口排出，玉米粒出料溜槽倾斜角度设置为35度，依靠玉米粒自身重力即可完成出料，可直接对接编织袋或小型粮食收集筐，无需额外配置出料输送装置；玉米芯出料口设置在设备侧下方，排出的玉米芯可直接堆积在设备侧面，定期清理即可，不会与玉米粒混杂。

　　设备的传动系统采用皮带轮传动结构，电机安装位设置在设备框架的侧部，预留有电机安装调节滑轨，可通过调整电机位置张紧传动皮带，皮带轮外侧配置全封闭安全防护罩，避免作业过程中衣物、工具卷入传动部件造成安全事故；设备整体的外形长度控制在1600mm，宽度850mm，高度1250mm，整体重量控制在180kg左右，普通农用三轮车即可完成跨区域转运，对作业空间的要求极低，最小作业占地仅需4平米左右，非常适合小规模种植户的日常脱粒作业需求。

　　在结构设计过程中，充分考虑了农村地区的设备维护能力，所有易损部件均采用标准通用件，钉齿磨损后可单独更换，无需整体更换滚筒，筛网采用螺栓固定方式，可根据脱粒玉米的品种、干湿程度更换不同间隙的筛网，适配不同含水率玉米的脱粒作业需求，当玉米含水率较高时可更换间隙稍大的筛网，避免筛网堵塞，当玉米含水率较低时可更换间隙稍小的筛网，减少玉米粒中的碎芯含量；设备框架全部采用标准方管焊接而成，焊接处做了倒角处理，避免应力集中导致的框架开裂，所有转动部位均配置密封式轴承，可适应多粉尘的作业环境，减少日常注油维护的频次。
