烟草叶片切碎加工专用设备结构

　　这款烟草切碎设备主要面向烟叶初加工、秸秆类纤维物料裁切的生产场景，在烟草制丝前段工序、农业剩余秸秆资源化处理的小型加工点位都能适配，区别于大型工业化流水线的裁切设备，该结构更偏向小规模加工、作坊式生产的使用需求，不需要配套复杂的生产线联动，单机即可完成进料、裁切、出料的完整作业流程。从实际功能来看，设备核心是通过动刀与定刀的配合剪切，将送入的整叶烟草、切段秸秆类物料切割成均匀的小段或丝状，裁切间隙可以根据加工需求调整，切出的物料尺寸一致性较好，能满足后续烘丝、制料或者秸秆粉碎还田、饲料加工前的预裁切要求。

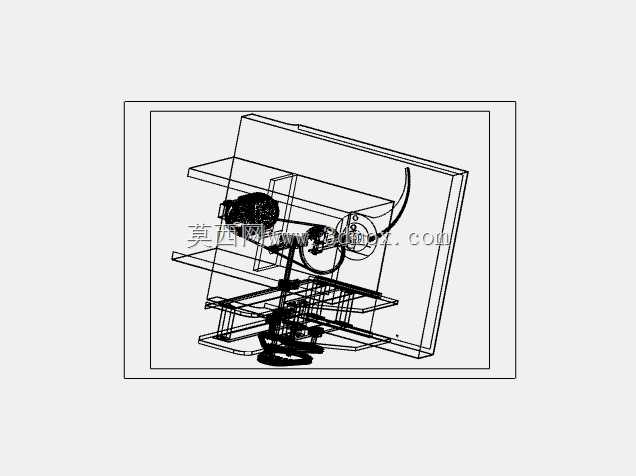

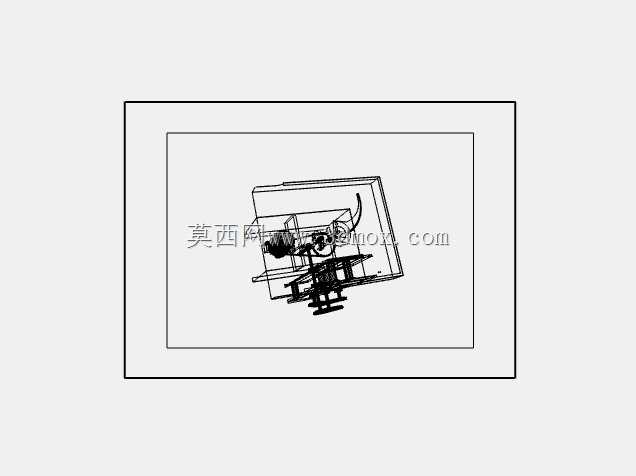

　　设备的进料端设置了倾斜导料结构，物料依靠自重和进料侧的拨料组件送入裁切腔，不需要人工持续推送，能避免操作时的安全风险，裁切腔外侧做了半封闭的护罩结构，既可以防止裁切过程中碎屑飞溅，也能阻隔操作人员接触运动刀组，护罩采用快拆式的连接结构，日常清理刀组、更换磨损刀片时不需要完全拆解设备主体，维护操作比较便捷。设计思路上，整体采用立式排布的结构，动力组件布置在设备侧下方，通过带传动将动力传递到刀组转轴，带传动的结构可以在裁切遇到硬物料卡滞时起到过载缓冲的作用，避免电机直接堵转烧毁，刀组采用多片平行刀片叠加的安装方式，刀片通过压块固定在刀辊上，单块刀片磨损后可以单独更换，不需要更换整个刀辊，降低后期使用的配件成本。

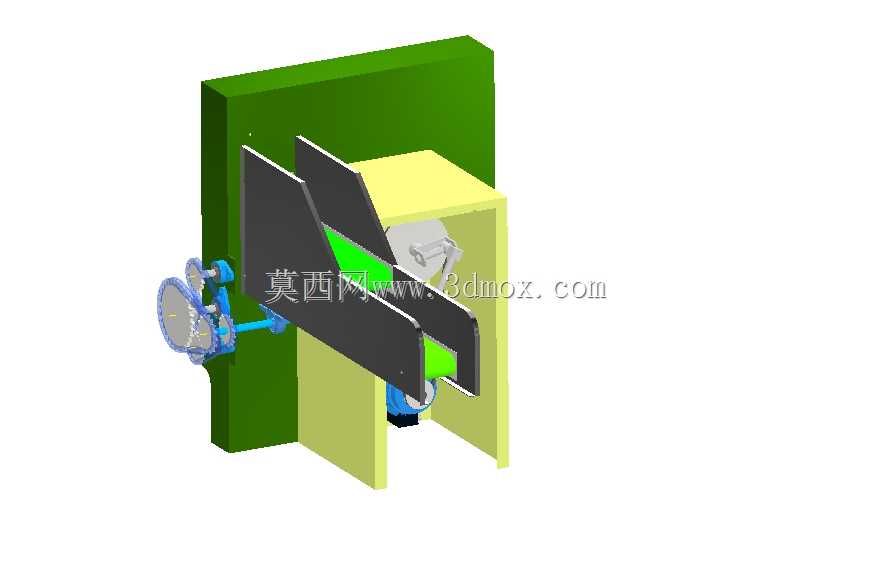

　　设备的安装底座预留了地脚螺栓固定孔，整体安装边界的宽度控制在小型加工工位的适配范围内，不需要占用过大的生产场地，整机的重心偏下，运行时的振动幅度较小，不需要额外做混凝土基础加固，放置在硬化的平整地面上固定即可投入使用。侧方的手轮结构用于调整定刀与动刀之间的间隙，转动手轮时通过丝杆带动定刀座平移，调整刻度可以直接在侧边的标尺上读取，能精准控制裁切后的物料宽度，适配不同加工场景对物料尺寸的要求。设备的护板部分采用不同颜色做功能区分，绿色的后侧护板是固定的机身防护结构，浅黄色的侧护板是可开合的维护舱门，打开后可以直接接触到传动带和刀组的连接部位，方便日常检查传动件的张紧度、及时更换老化的传动带。

　　裁切后的物料直接从设备下方的出料口排出，可以直接对接收纳容器或者小型输送装置，不需要额外设置出料导向结构，整体结构没有冗余的复杂构件，加工制造的难度较低，普通的机加工车间即可完成所有零部件的加工和装配，对于需要小型裁切设备的加工点位来说，该结构的实用性较强，没有多余的功能堆砌，所有结构设计都围绕裁切作业的实际需求展开，操作门槛较低，操作人员经过简单培训即可掌握设备的使用、调整和日常维护方法。刀组的动平衡在设计时已经做了校准，额定转速下运行不会出现异常振动，传动部位全部设置在护罩内部，外露的运动部件只有操作手轮，安全防护等级满足小型加工设备的安全要求，进料口的尺寸适配人工铺料或者小型输送带自动送料的需求，既可以单人手动喂料作业，也可以对接前端的送料设备实现半自动化连续生产。
