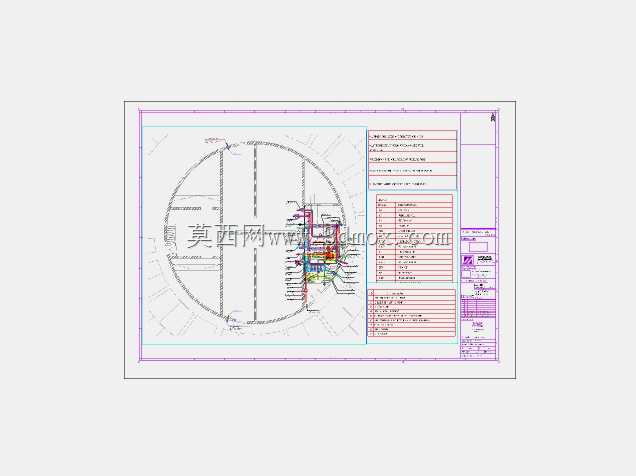

圆形消防泵房管路布局三维设计

　　在市政配套、商业综合体、工业厂区的消防供水体系搭建中，圆形泵房的空间利用率优势一直是结构设计阶段需要重点考量的方向，这类弧形边界的机房不同于常规矩形泵房，管路走向、泵组排布、检修通道预留都需要贴合弧形墙面的曲率做适配，稍有偏差就会出现管路干涉、检修空间不足、设备吊装预留位被占用的问题。这套泵房设计方案针对圆形机房的特殊空间形态做了全维度的结构适配，核心围绕消防供水的稳压、输水功能做布局规划，首先在泵组选型排布上，将主消防泵、稳压泵、备用泵组沿弧形墙面的径向做错位布置，避开圆心区域的主通道，保证日常巡检时人员可以顺畅到达每台泵组的操作端，同时预留出足够的设备拆装空间，单台泵组周边预留的操作边界不小于800mm，满足设备维护时的工具操作、部件拆卸移位需求。

　　管路设计阶段充分考虑圆形空间的曲率特性，主输水干管沿弧形墙面做贴墙排布，减少管路弯折带来的水头损失，支管从干管径向引出对接各泵组进出口，在管路的弯头、阀门、法兰连接位置都预留了足够的安装操作空间，避免出现后期安装时扳手等工具无法操作的死角。在功能分区上，将进水端的过滤器、闸阀、软接头集中布置在靠近进水井的一侧，出水端的止回阀、压力表、泄压阀组集中布置在靠近出水总管的区域，既符合流体输送的逻辑顺序，也方便后期运维时按功能段排查故障。

　　设计过程中还重点考虑了安装边界的适配性，所有管路的最低标高满足机房内排水坡度的要求，最高标高不触碰机房顶部的桥架、通风管道排布层，泵组基础的尺寸结合圆形地面的弧度做了切边处理，保证基础与地面贴合紧密，不会出现边角悬空的问题，同时基础的高度满足泵组排污、减震垫安装的需求，预留的地脚螺栓孔位与泵组底座的安装孔完全对位，避免现场安装时重新打孔破坏基础结构。针对消防系统的可靠性要求，备用泵组的管路与主泵管路做了完全独立的阀组配置，单台泵组检修时可以通过关闭对应阀组隔离，不影响其他泵组的正常运行，管路的支吊架排布结合弧形墙面的受力点做了定制化设计，每个支吊架的固定点都选在墙体的结构承重位置，避免长期运行时管路震动导致固定点松动。

　　在检修通道的规划上，主通道沿圆心区域做环形布置，宽度满足小型配件搬运、人员双向通行的需求，通道边缘与各设备突出部件的安全距离不小于200mm，避免巡检时磕碰。另外设计中还考虑了后期设备更换的吊装需求，在泵组正上方的顶板区域预留了吊装锚点的安装位置，锚点的承重能力匹配单台泵组的最大重量，不需要额外搭建吊装支架就能完成设备的更换作业。整套布局在有限的圆形空间内实现了泵组、管路、阀组、检修空间的最优配置，既满足消防供水的流量、压力设计要求，也解决了异形机房空间利用率低、管路易干涉的常见问题，对于同类型圆形消防泵房的设计、建模、现场安装都有实际的参考价值，建模过程中所有部件的装配关系都按照实际工程的安装顺序做了约束，管路的连接位置、阀组的安装方向都与现场施工要求一致，可直接用于施工交底、方案展示、碰撞检查等场景。
