泵用机械密封组件结构设计

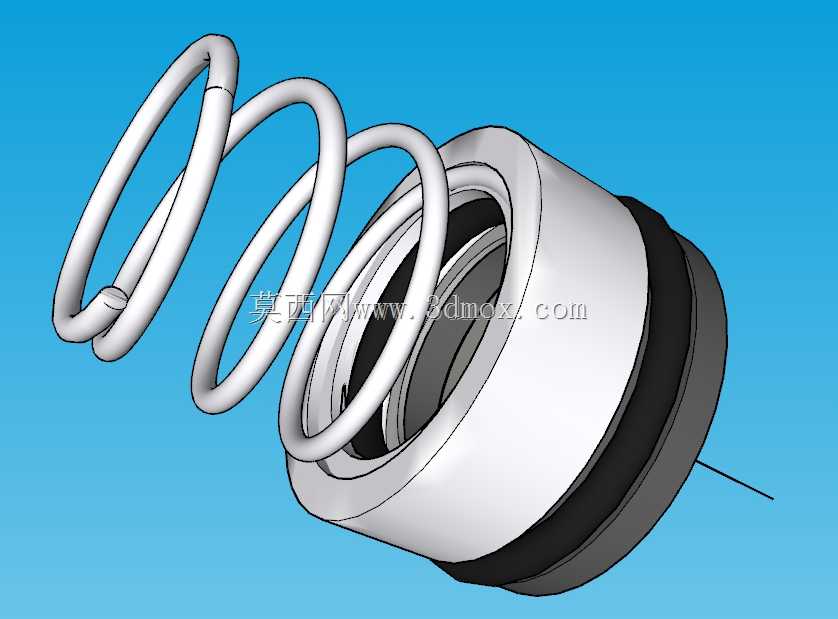

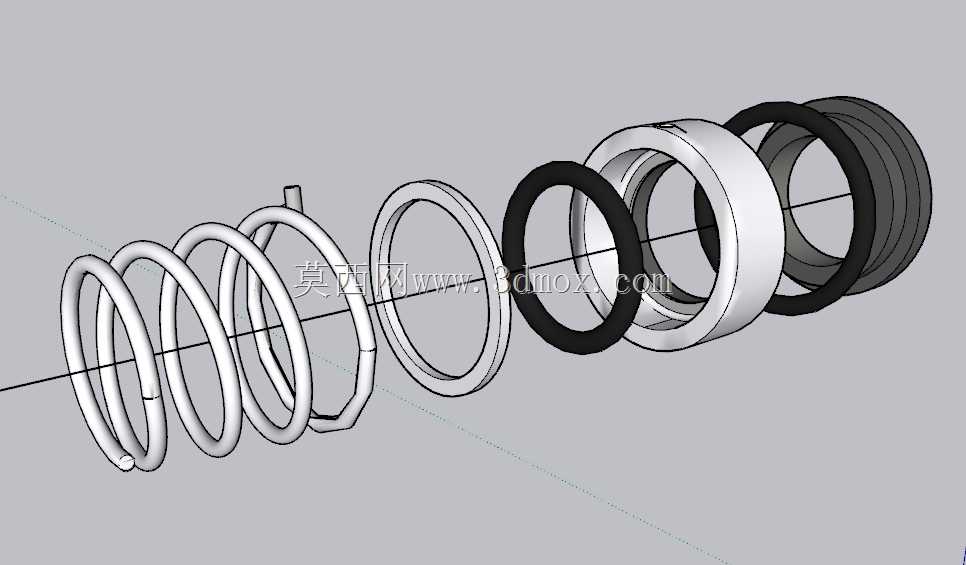

　　这套密封组件主要面向离心泵、化工流程泵等旋转类流体输送设备的轴端密封需求，在实际工业场景中，这类密封件是解决泵轴贯穿泵壳位置介质泄漏的核心部件，广泛应用在给排水、化工介质输送、暖通循环、油品转运等多个工况中，替代传统填料密封实现更低的泄漏量与更长的维护周期。从结构组成来看，整套组件沿轴向依次排布了补偿弹簧、推环、动环辅助密封圈、动环、静环、静环辅助密封圈以及防转销相关结构，各零件沿装配轴线同轴布置，安装时需要保证各环面的端面跳动值控制在允许公差范围内，避免运行过程中出现偏磨导致密封失效。

　　设计过程中首先考虑的是密封端面的比压匹配，弹簧的刚度选型经过反复校核，既能够保证设备启动、停转以及介质压力波动时，动环始终能贴合静环端面形成稳定密封面，又不会因为弹簧压力过大造成端面过度磨损，缩短密封使用寿命。动环与静环采用了不同的材质配对逻辑，动环选用硬度较高、耐磨性能优异的材质，静环则选用自润滑性较好的材质，二者配对在运行时可以在接触面形成极薄的液膜，既起到密封作用，又能润滑摩擦面带走摩擦产生的热量。外形尺寸方面，这套密封的径向尺寸完全匹配对应型号泵的密封腔安装空间，轴向安装长度预留了足够的弹簧压缩量调整余量，安装时不需要对原有泵体的密封腔进行额外加工，直接替换原有密封件即可完成装配，适配性较强。

　　从安装边界来看，组件的弹簧端需要抵靠在轴套的台阶面上，静环端需要嵌入泵盖的密封腔止口内，静环部位的防转结构需要与泵盖的防转槽对齐，避免静环随轴转动造成密封面错位。实际运行过程中，弹簧会持续提供轴向补偿力，当密封端面出现正常磨损、或者轴出现少量轴向窜动时，弹簧会推动动环沿轴向微量移动，始终保持两个密封端面的紧密贴合，避免输送介质从轴与泵壳的间隙处泄漏。辅助密封圈分别布置在动环与轴套、静环与泵盖的配合位置，阻断了介质沿配合间隙渗漏的路径，同时还能起到一定的缓冲作用，吸收设备运行时产生的小幅振动。

　　在结构细节处理上，弹簧采用了大节距的圆柱螺旋弹簧设计，避免介质中的细小杂质卡入弹簧间隙导致弹簧补偿失效，同时弹簧的丝径经过核算，在长期压缩状态下不会出现明显的塑性变形，保证整个服役周期内补偿压力的稳定性。动环与静环的密封端面都经过高精度研磨，表面粗糙度达到镜面级别，两个端面贴合后几乎不存在宏观间隙，能够有效阻挡高压介质的穿透。这套密封结构在设计时还考虑了不同工况的适配性，通过更换不同材质的辅助密封圈，可以适配清水、弱腐蚀性化工介质、油品等不同输送介质的使用需求，不需要改动整体结构尺寸就能覆盖多数常规泵型的密封改造与配套需求。装配过程中需要注意各零件的清洁度，尤其是密封端面不能沾染铁屑、沙粒等硬质杂质，否则设备运行时杂质会划伤密封端面，直接造成密封泄漏失效；同时轴套的表面粗糙度需要达到设计要求，避免动环辅助密封圈在轴向补偿移动时被轴套表面划伤，影响密封效果。
