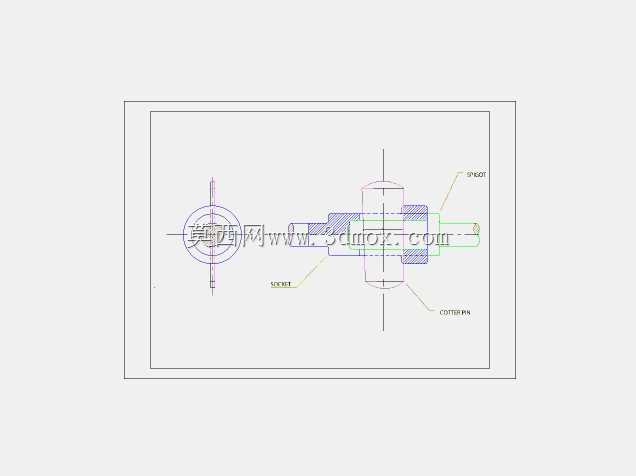

销接式联轴接头二维结构工程设计图

　　在中小载荷的传动轴系布设场景里，这类销接接头是实现两根同轴轴段快速装拆、传递额定转矩的常用连接件，常见于轻工输送线、小型农机传动组、台式机床进给机构的轴系衔接位置，不需要复杂的锁紧工装就能完成轴段的对接与拆分，日常维护时的拆装效率远高于过盈配合的轴套连接结构。从结构设计逻辑来看，这类接头采用横置销杆作为核心传力载体，两个对接轴端分别加工出匹配的插接榫头与卡槽，对接完成后将楔形销杆沿径向贯穿两个轴端的预制销孔，依靠销杆与孔壁的挤压接触传递转矩，同时楔形结构的自锁特性可以避免轴系运转过程中销杆受振动脱出，不需要额外加装防松挡圈或者锁紧螺钉，零件总数少，加工工序简单，普通车铣设备就能完成全部零件的加工，适合小批量的维修替换场景。

　　从视图呈现的结构边界来看，接头的径向最大轮廓不超过对接轴径的1.8倍，轴向安装预留长度为轴径的2.2倍左右，安装时不需要对轴端做复杂的改性处理，只需要在对接轴端加工出对应尺寸的榫槽与销孔即可，适配的轴径区间覆盖10mm到50mm的中小直径传动轴，传递转矩范围可以覆盖10N·m到500N·m的常规轻载传动场景，不适合高速重载或者频繁正反转的传动工况，因为销杆与孔壁的接触属于刚性挤压接触，频繁冲击载荷下容易出现销杆剪切变形或者孔壁压溃的问题。设计这类接头结构时，首先要根据目标轴系的额定转矩计算销杆的剪切强度，销杆的直径通常取对接轴径的0.25到0.3倍，材料选用中碳钢调质处理即可，不需要做表面渗碳等强化处理，降低加工成本；两个对接轴端的插接配合间隙控制在0.02mm到0.05mm之间，既保证装配时的顺畅度，又避免间隙过大导致运转时出现冲击异响；销孔的位置度公差要控制在0.03mm以内，保证销杆穿入后两个轴段的同轴度误差不超过0.1mm，减少轴系运转时的径向跳动。

　　在实际设备维护场景中，这类销接接头的故障点大多集中在销杆的剪切断裂，多数是因为过载或者销杆材料未达到调质硬度要求导致，替换时只需要打出旧销杆，更换同规格的调质销杆即可完成维修，不需要拆解整个轴系的支撑轴承，大幅缩短设备停机维护时间。另外这类接头的结构没有复杂的曲面特征，二维工程图就可以完整表达所有尺寸与形位公差要求，不需要额外构建三维模型就能指导车间加工，对于小型机修车间或者单件维修场景来说，图纸的可读性更强，加工人员不需要借助三维建模软件就能直接读取所有加工尺寸，减少技术沟通成本。

　　在传动系统布局时，这类接头的安装位置要预留足够的径向操作空间，方便使用手锤或者冲杆拆装销杆，预留的操作空间径向尺寸不小于接头外径的1.5倍即可，不需要预留轴向的拆装位移，因为接头是径向穿销固定，不需要轴向移动轴段就能完成拆装，适合轴系轴向安装空间受限的场景。从结构的受力特性来看，销杆同时承受两个剪切面的剪切力，属于双剪切面受力结构，相比单剪切面的销接结构，同等直径的销杆可以传递更大的转矩，这也是这类接头在中小载荷轴系中被广泛应用的核心原因。设计时还要注意楔形销的斜度控制在1:50到1:30之间，斜度过大会导致自锁性能下降，运转时销杆容易松动脱出，斜度过小则会导致拆装时需要过大的敲击力，增加维护难度。接头的外露端面不需要做额外的装饰性加工，只需要去除毛刺飞边即可，所有配合面的表面粗糙度控制在Ra3.2就能满足使用要求，非配合面的粗糙度达到Ra12.5即可，进一步降低加工成本。
