大尺寸高超声速膨胀风洞试验舱结构设计

高超声速地面模拟试验是航空航天飞行器气动设计、热防护验证环节不可或缺的核心支撑手段，超高速膨胀隧道作为能够复现高超声速飞行气流环境的核心试验设备，其主体舱段的结构设计直接决定了试验流场品质、设备运行安全边界与可开展试验的工况覆盖范围。本次设计的超高速膨胀隧道主体舱段，核心功能是为高超声速气流膨胀加速、试验段流场建立提供密闭的承压空间，同时预留各类测试传感器、光学观测窗口、试验件安装接口的安装位置，满足不同类型高超声速试验的搭载需求。

从实际工程应用场景来看，这类大尺寸膨胀隧道可覆盖高超声速飞行器气动布局选型、热防护材料性能考核、超燃冲压发动机点火与燃烧特性验证、航天器再入大气层气动特性模拟等多类试验场景，相较于常规激波风洞，膨胀隧道能够提供更长的有效试验时间，更适合开展需要持续气流环境的燃烧类、动态响应类试验项目。在结构设计思路上，整个舱段采用分段式模块化设计思路，沿气流轴向划分为主膨胀腔、过渡连接段、试验段、下游消能段多个独立舱节，各舱节之间采用法兰+密封结构实现刚性连接，既可以根据试验需求灵活调整舱段总长度、更换不同口径的试验段，也能降低大尺寸构件的加工、运输与现场安装难度，避免整体式大尺寸舱体加工精度难以控制、后期维护无法局部拆解的问题。

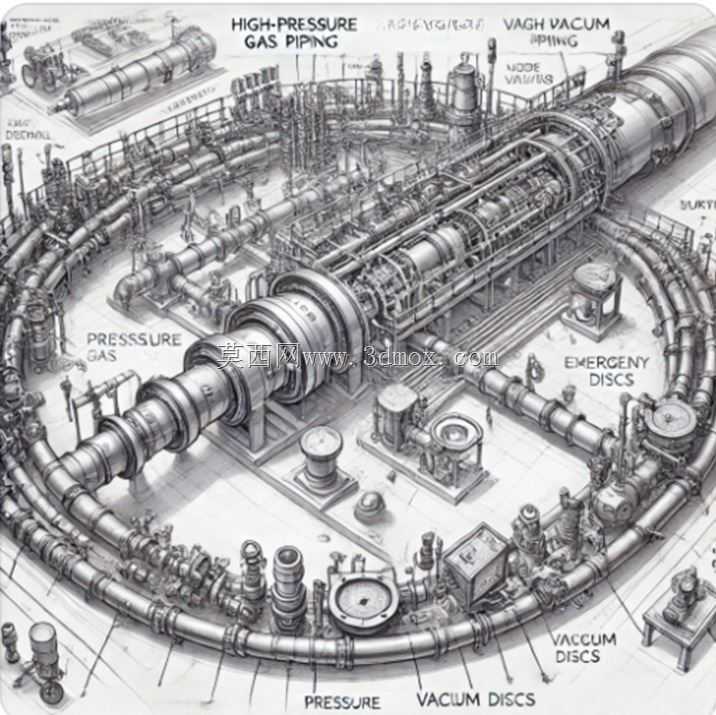

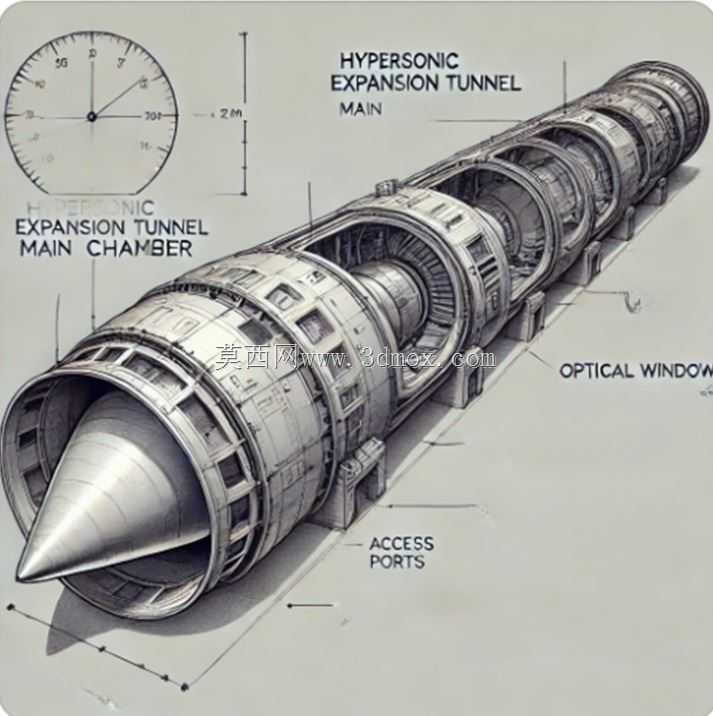

外形尺寸与安装边界方面，整个舱段主体内径为2米，沿气流轴向总长度为150米，单节舱体长度控制在6米以内，单节舱体底部设置两组可调式支撑支座，支座可沿垂直方向实现±50mm的高度调节，用于抵消舱体加工误差、基础沉降带来的轴线偏移，保证整段舱体的同轴度误差控制在2mm/m以内，避免因舱段轴线偏差导致气流偏折、流场品质下降。主膨胀腔作为气流膨胀加速的核心区域，内壁采用光滑圆弧过渡设计，避免截面突变产生的激波干扰流场，腔室侧壁预留多组标准化传感器安装接口，可同时安装压力传感器、热流传感器、光谱测量探头，用于实时监测气流膨胀过程中的参数变化。

舱体侧壁专门设置了多组光学观测窗口，窗口采用高透光率的耐高温耐压石英玻璃，通过法兰压盖结构实现密封，可满足纹影仪、高速相机、PIV粒子成像测速设备的观测需求，能够无遮挡捕捉试验段内的流场结构、激波形态与试验件动态响应过程。沿舱体轴向均匀布置的检修人孔采用快开式密封结构，日常维护时无需拆解整段舱体即可进入舱内完成传感器更换、内壁清洁、试验件安装调试等操作，大幅降低设备运维的时间成本。舱体入口段采用锥形整流结构，与上游激波发生段的出口平滑对接，锥段内壁设置多道整流槽，用于破碎上游来流中的大尺度涡流，提升进入膨胀腔的气流均匀性。

考虑到设备运行时舱内会在短时间内承受高温高压气流的冲击，同时在排气阶段会形成瞬时高真空环境，舱体结构采用高强度低合金钢焊接成型，内壁做抛光处理降低气流摩擦阻力，外壁设置多道环形加强筋提升舱体的承压与抗变形能力，通过有限元仿真对各工况下的舱体应力、变形量进行校核，确保在最高工作压力、极限真空度工况下，舱体最大变形量不超过0.5mm，不会出现密封失效、结构变形影响流场的问题。下游消能段内部设置多级多孔缓冲结构，用于消耗高速气流的剩余动能，降低高速气流直接冲击下游真空罐带来的结构振动与噪声，同时避免气流夹带的颗粒杂质对下游设备造成冲蚀损伤。

在接口设计上，整段舱体除了两端与上下游设备连接的主法兰接口外，所有外接管路、传感器、观测窗口的接口均采用标准化通用尺寸，能够兼容现有多数高超声速试验设备的配套部件，无需单独定制转接件即可完成设备对接与部件更换，提升设备的通用适配性。支撑支座底部设置预埋板安装结构，安装时需要与实验室混凝土地基的预埋钢板牢固焊接，同时在支座与舱体之间设置减振垫，降低设备运行时的振动传递，保证光学测量设备的成像稳定性。
