田宫RS-540小型直流驱动马达结构

　　在遥控模型、小型桌面自动化装置、学生科创竞赛作品的动力选型环节，这类小尺寸直流有刷马达一直是应用频次极高的动力元件，本次建模还原的RS-540规格马达，是模型领域沿用多年的经典动力规格，适配田宫系列拼装模型的动力安装位，能直接替换同规格原厂动力部件，无需额外修改安装结构。从实际使用场景来看，这类马达除了适配1:10比例遥控车、遥控船模的动力输出，还常被用于小型传送带驱动单元、桌面级3D打印机的辅助送料机构、学生机械创新大赛作品的动力源，其扭矩输出区间刚好匹配小负载连续运转的需求，不会因为动力冗余造成结构重量浪费，也不会因为输出不足导致机构卡滞。

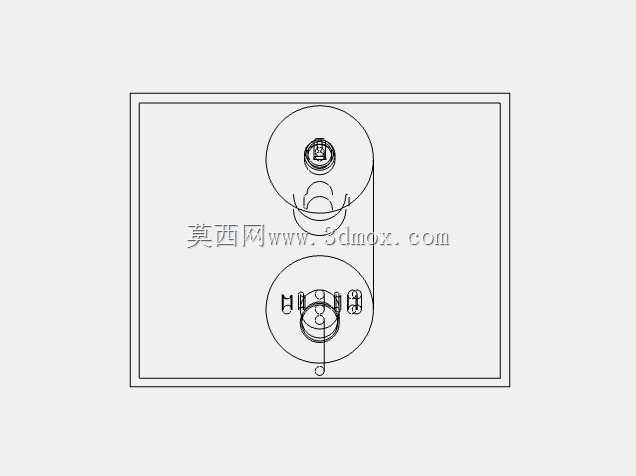

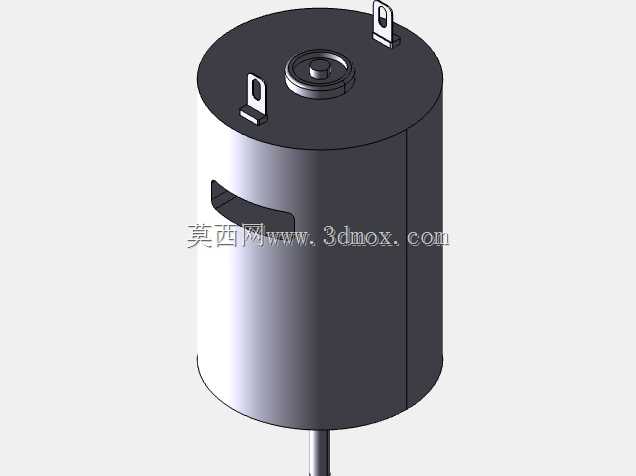

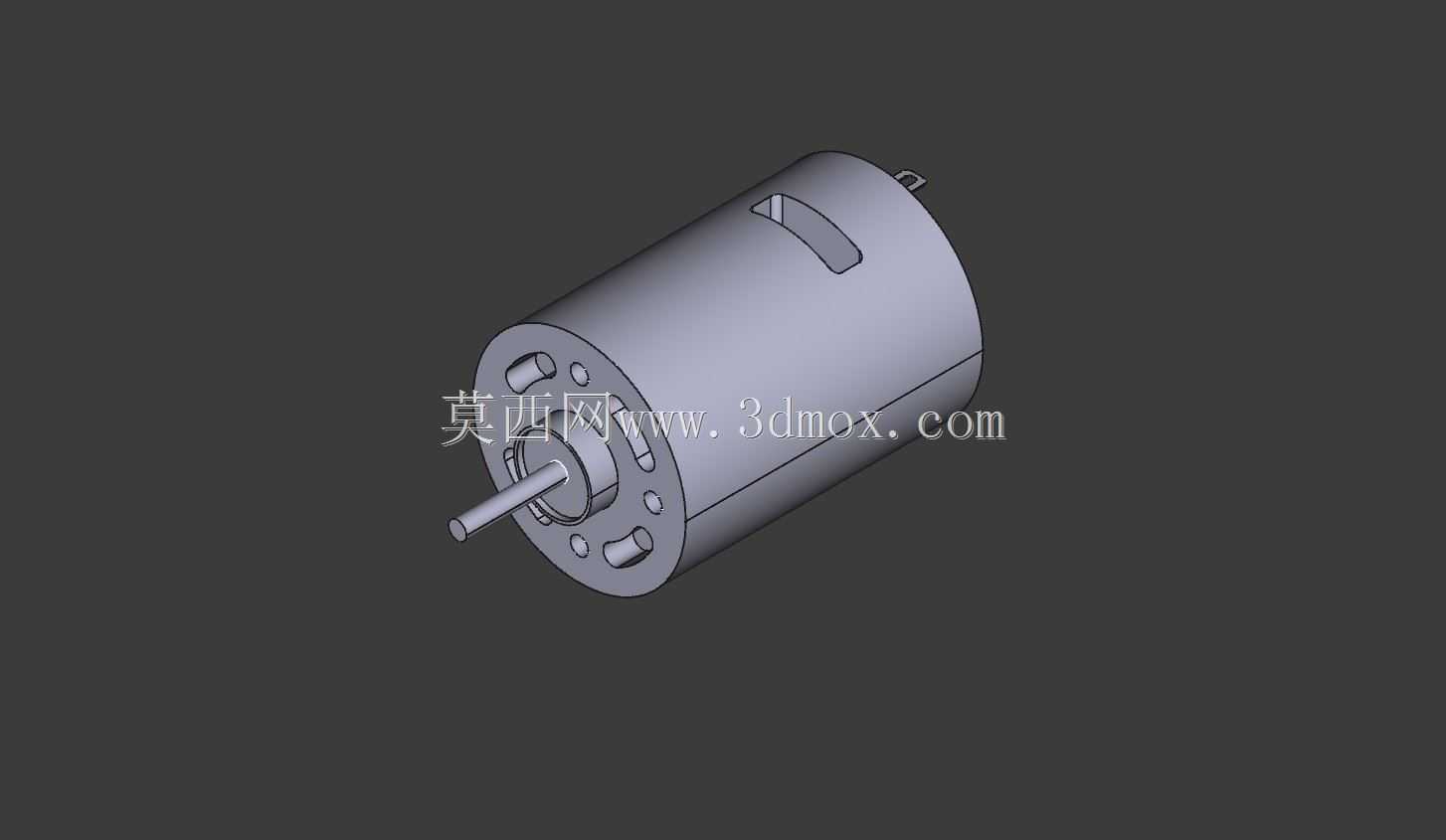

　　建模过程中优先还原了马达的实际安装边界，主体圆柱直径为35.8mm，输出轴直径与伸出长度严格匹配原厂安装尺寸，轴端的D型切面结构也做了精准还原，避免装配时出现轴孔配合打滑的问题；马达尾部的安装定位凸台、侧面的散热卡槽结构都按照实物测绘尺寸建模，能直接导入装配体做干涉检查，不需要二次修整模型尺寸。从结构设计逻辑来看，这类小型马达的外壳采用卷边压合结构，建模时还原了端盖与主体壳体的配合止口，端盖上的三个安装定位缺口对应模型马达座的卡接位置，装配时不需要额外螺丝固定，依靠卡爪就能完成马达的轴向定位，适配快拆式模型动力舱的设计需求。

　　输出轴端的轴承安装位、换向器对应的外壳开窗位置都做了结构还原，能直观展示马达内部动力传递的路径，对于做动力舱散热结构设计的工程师来说，可以直接参考外壳表面的空气流动路径设计导流风道，避免马达长时间高负载运转出现过热退磁的问题。在实际选型匹配时，这类马达的安装孔位跨距是通用标准尺寸，同系列不同转速的540马达都能互换安装，建模时特意保留了安装位的公差冗余空间，导入装配体后可以直接模拟不同转速马达的装配效果，不需要反复调整安装座的尺寸。马达输出轴的负载配合段长度做了精准控制，装配配套的铜齿、联轴器时不会出现轴端顶死或者啮合长度不足的问题，对于做传动链匹配的设计人员来说，可以直接在装配环境下调整齿轮啮合间隙，省去单独测绘马达尺寸的步骤。

　　从结构细节来看，马达外壳的散热槽深度、端盖的电刷检修口位置都和实物一致，做设备维护结构设计时，可以参考检修口的位置预留维护操作空间，不需要拆解整个动力舱就能完成电刷更换的操作。这类马达的重量分布也在建模时做了质心还原，对于做动态仿真的用户来说，导入模型后可以直接赋予对应材质属性，准确计算动力机构的转动惯量，提升仿真结果的参考价值。在小型自动化设备的设计中，这类马达常被搭配减速齿轮组使用，建模时还原的输出轴同轴度参数，可以直接用于齿轮组的同轴度校验，避免因为马达轴倾斜导致齿轮传动噪音过大、磨损加快的问题。
